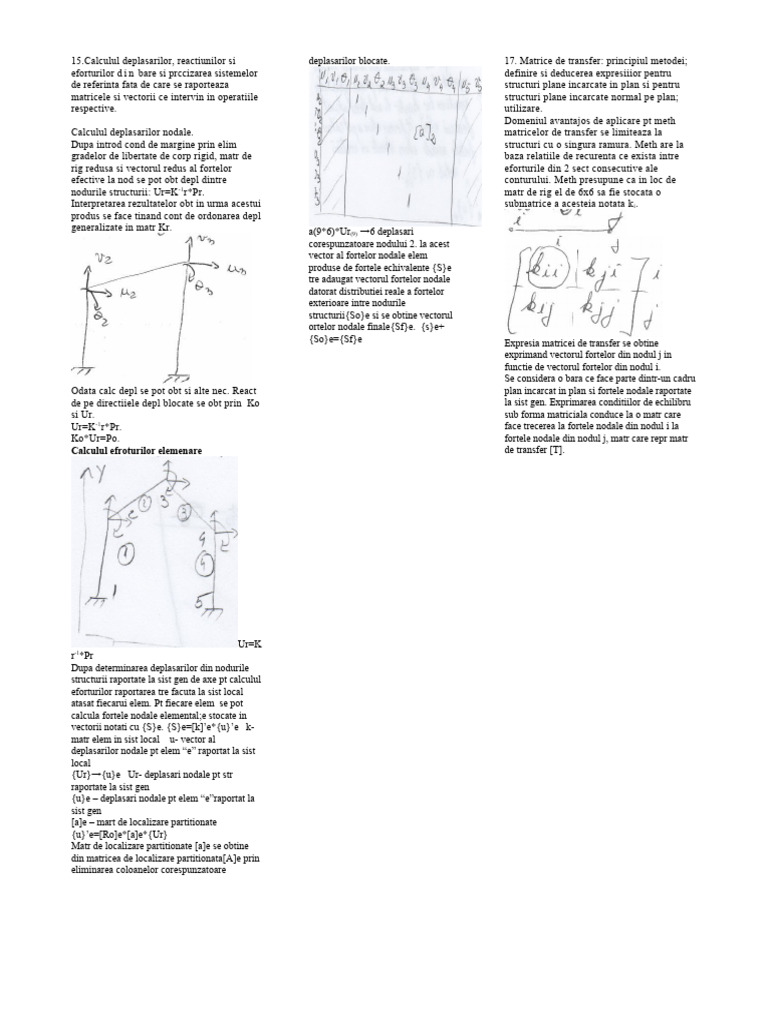

15.Calculul deplasarilor, reactiunilor si deplasarilor blocate. 17.

Matrice de transfer: principiul metodei;

eforturilor d i n bare si prccizarea sistemelor
de referinta fata de care se raporteaza
matricele si vectorii ce intervin in operatiile
respective.
Calculul deplasarilor nodale.
Dupa introd cond de margine prin elim
gradelor de libertate de corp rigid, matr de
rig redusa si vectorul redus al fortelor
efective la nod se pot obt depl dintre
nodurile structurii: Ur=K -1r*Pr.
Interpretarea rezultatelor obt in urma acestui
produs se face tinand cont de ordonarea depl
generalizate in matr Kr.
Odata calc depl se pot obt si alte nec. React
de pe directiiele depl blocate se obt prin Ko
si Ur.
Ur=K -1r*Pr.
Ko*Ur=Po.
Calculul efroturilor elemenare
a(9*6)*Ur(9) →6 deplasari
corespunzatoare nodului 2. la acest
vector al fortelor nodale elem
produse de fortele echivalente {S}e
tre adaugat vectorul fortelor nodale
datorat distributiei reale a fortelor
exterioare intre nodurile
structurii{So}e si se obtine vectorul
ortelor nodale finale{Sf}e. {s}e+
{So}e={Sf}e
definire si deducerea expresiiior pentru
structuri plane incarcate in plan si pentru
structuri plane incarcate normal pe plan;
utilizare.
Domeniul avantajos de aplicare pt meth
matricelor de transfer se limiteaza la
structuri cu o singura ramura. Meth are la
baza relatiile de recurenta ce exista intre
eforturile din 2 sect consecutive ale
conturului. Meth presupune ca in loc de
matr de rig el de 6x6 sa fie stocata o
submatrice a acesteia notata k i .
Expresia matricei de transfer se obtine
exprimand vectorul fortelor din nodul j in
functie de vectorul fortelor din nodul i.
Se considera o bara ce face parte dintr-un cadru
plan incarcat in plan si fortele nodale raportate
la sist gen. Exprimarea conditiilor de echilibru
sub forma matriciala conduce la o matr care
face trecerea la fortele nodale din nodul i la
fortele nodale din nodul j, matr care repr matr
de transfer [T].

Ur=K
r-1*Pr
Dupa determinarea deplasarilor din nodurile
structurii raportate la sist gen de axe pt calculul
eforturilor raportarea tre facuta la sist local
atasat fiecarui elem. Pt fiecare elem se pot
calcula fortele nodale elemental;e stocate in
vectorii notati cu {S}e. {S}e=[k]’e*{u}’e k-
matr elem in sist local u- vector al
deplasarilor nodale pt elem “e” raportat la sist
local
{Ur}→{u}e Ur- deplasari nodale pt str
raportate la sist gen
{u}e – deplasari nodale pt elem “e”raportat la
sist gen
[a]e – mart de localizare partitionate
{u}’e=[Ro]e*[a]e*{Ur}
Matr de localizare partitionate [a]e se obtine
din matricea de localizare partitionata[A]e prin
eliminarea coloanelor corespunzatoare
