Nume si prenume:……………………...

Fundamente de inginerie electrica

Grupa:…………… I AC/CTI+IS

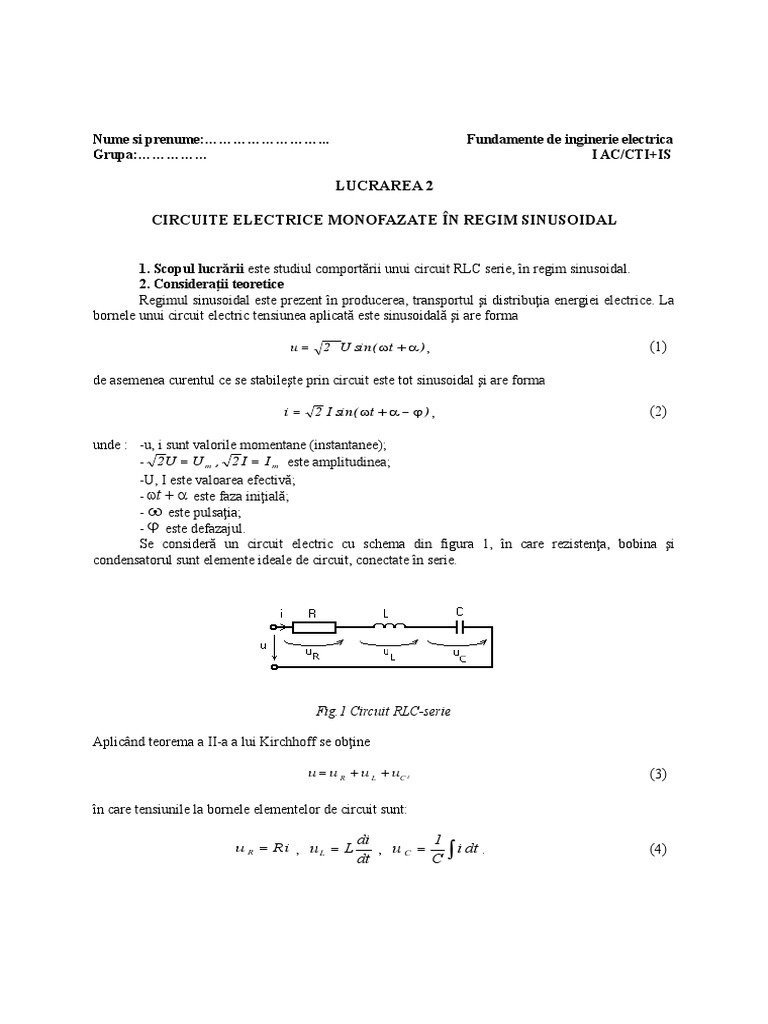

LUCRAREA 2

CIRCUITE ELECTRICE MONOFAZATE ÎN REGIM SINUSOIDAL

1. Scopul lucrării este studiul comportării unui circuit RLC serie, în regim sinusoidal.
2. Consideraţii teoretice
Regimul sinusoidal este prezent în producerea, transportul şi distribuţia energiei electrice. La
bornele unui circuit electric tensiunea aplicată este sinusoidală şi are forma

u 2 U sin( t   ) , (1)

de asemenea curentul ce se stabileşte prin circuit este tot sinusoidal şi are forma

i 2 I sin( t     ) , (2)

unde : -u, i sunt valorile momentane (instantanee);

- 2U  U m , 2 I  I m este amplitudinea;
-U, I este valoarea efectivă;
- t   este faza iniţială;
-  este pulsaţia;
-  este defazajul.
Se consideră un circuit electric cu schema din figura 1, în care rezistenţa, bobina şi
condensatorul sunt elemente ideale de circuit, conectate în serie.

Fig.1 Circuit RLC-serie

Aplicând teorema a II-a a lui Kirchhoff se obţine

u  u R  u L  uC , (3)

în care tensiunile la bornele elementelor de circuit sunt:

di 1
u R  R i , uL  L
dt
, uC 
C  i dt . (4)
 Pentru mărimile cu variaţie sinusoidală în timp, se foloseşte avantajos reprezentarea în
complex
U  U e j  , I  I e j (  ) . (5)
Astfel relaţia (3) devine
1
U  R I  jL I  I ZI, (6)
jC
în care Z este impedanţa complexă
1 (7)
Z  R  j( L  )  R  jX .
C
Valoarea efectivă a curentului este
U
I , (8)
R 2 ( X L  X C )2
unde R 2  ( X L  X C ) 2  R 2  X 2
Z este impedanţa circuitului, iar X  X L X C este
reactanţa circuitului.
Puterea activă primită pe la borne de circuit are expresia
P  UI cos  , (9)
unde
X
  arctg , (10)
R
este defazajul dintre tensiune si curent.
Circuitul R, L, C serie poate avea:
- caracter inductiv dacă X L > X C , curentul fiind defazat în urma tensiunii (  > 0 );
- caracter capacitiv dacă X C > X L , curentul fiind defazat înaintea tensiunii (  < 0 );
- cacacter rezistiv (la rezonanţă) dacă X L  X C , curentul este în fază cu tensiunea (   0 ).
În figura 2a este reprezentată calitativ diagrama fazorială pentru cazul unui circuit cu caracter
inductiv. (UL > UC ; aceasta este o relaţie echivalentă cu X L > XC, pentru că se poate obţine din relaţia
între reactanţe, prin înmulţire cu I, curentul prin circuitul serie, deci având aceeaşi valoare prin toate
elementele circuitului). Similar este reprezentată diagrama fazorială pentru cazul circuitului cu
caracter capacitiv UC > UL , (fig.2b), respectiv la rezonanţă UL = UC (fig.2c).

Fig.2a Fig.2b Fig.2c

3. Partea experimentală
Se realizează montajul cu schema din figura 3, în care se cunosc: U = V, f = Hz,
R=  , L, RL o bobina cu miez de fier, cu N= spire, C=  F.
 Fig.3. Schema circuitului electric

3.1. Menţinând tensiunea de alimentare constantă, se modifică inductivitatea L a bobinei sau

capacitatea C a condensatorului, realizându-se astfel cele trei tipuri de circuite: inductiv, capacitiv,la
rezonanţă. Mărimile măsurate se trec în tabelul 1;
Tabelul 1
Tipul φ
circuitului U[V] U1[V] U2[V] U3[V] I[A] P[W] 1 2

Inductiv

Capacitiv

La rezonanţă

3.2. Se vizualizează pe osciloscop pentru cele 3 cazuri tensiunea la bornele circuitului şi

curentul prin circuit, determinând defazajul dintre aceste două mărimi;
3.3. Pentru cazul circuitului la rezonanţă se vizualizează pe osciloscop tensiunea la bornele
bobinei şi a condensatorului, urmărind defazajul dintre ele;
3.4. Se calculează cu relaţia (9) puterea activă primită pe la borne de circuit;
3.4. Se reprezintă la scară pe hârtie milimetrică diagramele fazoriale în cele trei cazuri;
3.5. Se determină din diagramele fazoriale defazajul în cele trei cazuri şi se trec în
tabelul 1, la coloana 2, comparându-le cu cele obţinute la punctul 3.2..

4. Simulare asistată de calculator:

4.1. Se realizează circuitul cu schema din figura 3, cu ajutorul programului de simulare
MULTISIM, în care elementele de circuit sunt cunoscute.
4.2. Se deschide un nou fişier , căruia i se atribuie un nume.
4.3. Se realizează circuitul folosind următoarele elementele de circuit:
- generatorul de semnal situat pe bara (verticală din dreapta spaţiului de lucru) cu elemente de
circuit, setat pe forma de semnal sinusoidal, la frecvenţa şi tensiunea corespunzătoare;
- rezistorul, bobina, şi condensatorul, precum şi aparatele de măsură (pe bara de sus cu
elemente de circuit). Aparatele de măsură vor fi setate pe domeniul de curent alternativ. Se atribuie
elementelor de circuit valorile corespunzătoare. Pentru vizualizarea tensiunii şi a curentului, în vederea
determinării defazajului şi deci a tipului de circuit, se va utiliza un osciloscop cu două canale (de pe
bara verticală).
4.4. Se stabilesc cele trei tipuri de circuite: inductiv, capacitiv şi la rezonanţă (prin
modificarea unuia dintre parametrii: L, C, sau f), urmărindu-se pe osciloscop defazajul dintre
tensiunea şi curentul la bornele circuitului.şi se compară cu cele obţinute experimental. La rezonanţă
se va urmări şi defazajul dintre tensiunea la bornele bobinei şi tensiunea la bornele condensatorului.
5. Concluzii:
