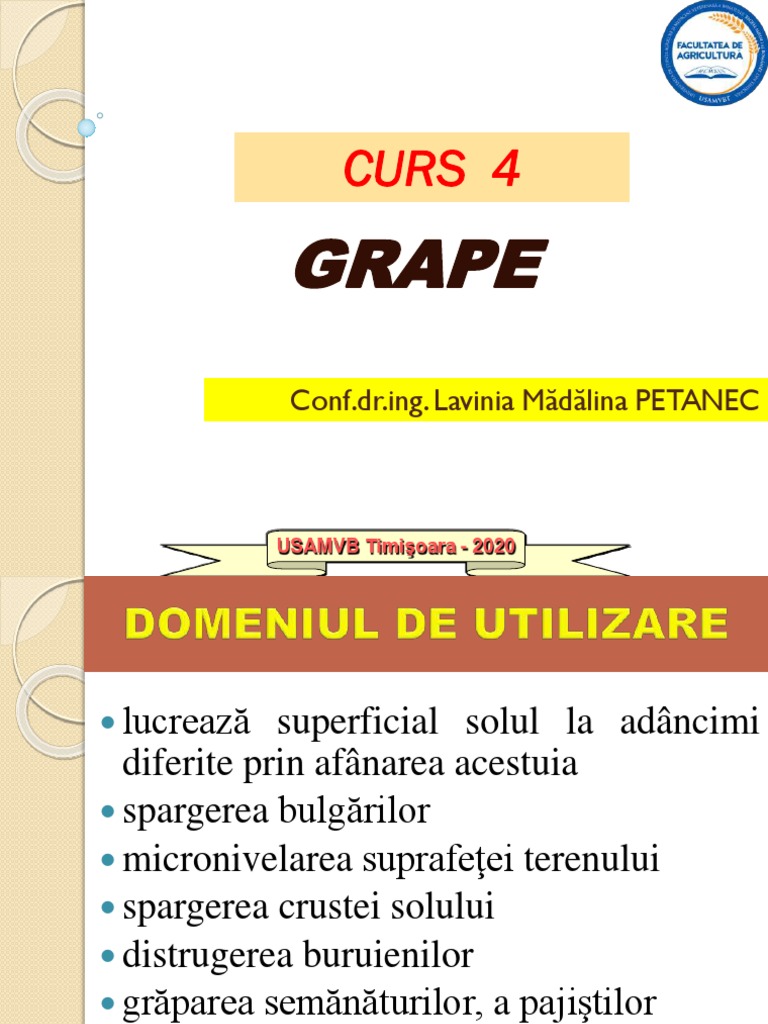

CURS 4

GRAPE
Conf.dr.ing. Lavinia Mădălina PETANEC

USAMVB Timişoara - 2020

 lucrează superficial solul la adâncimi
diferite prin afânarea acestuia
 spargerea bulgărilor
 micronivelarea suprafeţei terenului
 spargerea crustei solului
 distrugerea buruienilor
 grăparea semănăturilor, a pajiştilor
 îngroparea în sol a seminţelor mici şi a
îngrăşămintelor.
 CLASIFICARE
I. După forma organelor de lucru:
 grape cu colţi
 grape stelate
 grape cu discuri
 grape cu vergele
II. După modul de acţionare în lucru:
 grape fixe (târâte)
 grape rulante
 grape oscilante
Grape cu colti
Grapa-stelată
Grapa cu discuri
Grapă rotativă fixă
Grapa cu Discuri Rotative
 CLASIFICARE
III. După felul sursei energetice de tracţiune:
 grape cu tracţiune animală
 grape cu tracţiune mecanică: tractate,
semipurtate şi purtate
IV. După masa ce revine pe un organ de
lucru:
 grape uşoare
 grape mijlocii
 grape grele
Grapa Carpinet – cu tracțiune
animală
Grapa cu discuri tractata 3,2 m

Grapa cu discuri in V semipurtata

Grapă cu discuri purtată

 ALCĂTUIREA GRAPELOR
1. Organe de lucru:
 colți – sub formă rigidă clasică;
- elastică cu secțiune circulară;
- lamă tăietoare.
 pt. soluri grele și mijlocii grape cu colţii
drepţi cu secţiune pătrată;
 pt. adâncimi mai mari grape cu colţii cu
secţiune pătrată, cu vârful curbat;
 pt.soluri ușoare și semănături grape cu colţii
drepţi cu secţiune circulară şi eliptică
 ALCĂTUIREA GRAPELOR

 Colţii grapelor pot fi dispuşi vertical sau

înclinat.
 Colții pot fi antrenați într-o mișcare de dute-
vino sau circulară.
 ALCĂTUIREA GRAPELOR
stelelecu colți: drepți sau curbați, cu un
număr de 4 – 16 colți fiecare.
 cele cu colți curbați se montează liber pe ax;
 cele cu colți drepți se montează rigid, pe un ax cu
secțiune pătrată care este liber în lagărele lui.
 stele: - cu colți curbați, denumite sape rotative.
 discuri: - cu muchia continuă
concave - cu muchia crestată
conice - cu muchia continuă
- cu muchia crestată
 ALCĂTUIREA GRAPELOR
 Bateriile cu discuri sunt montate rigid sau
articulat pe cadrul grapei, dispuse în formă
de X sau V.
 la cele dispuse în X: discurile din față
antrenează solul din inetrior către exterior și
discurile din spate, din exterior către
interior, la mijlocul grapei rămânând solul
nelucrat; de aceea se va monta și
scormonitoare.
 ALCĂTUIREA GRAPELOR

 lacele dispuse în V: pe aceeași urmă trec

două baterii și nu rămân porțiuni de sol
nelucrat între baterii. O baterie deplasează
solul de la dreapta la stânga și alta de la
stânga spre dreapta, mărunțind energic solul.
La fiecare disc se prevede și un răzuitor,
pentru a curăța solul ce aderă, în timpul
lucrului.
vergele: din sârmă sau din bare cu diferite
profile, montate pe bare suport
 ALCĂTUIREA GRAPELOR
2. Organe ajutătoare
 cadrul : - rigid – la grapele cu colți
- articulat
- flexibil
La grapele cu stele și colți este format dintr-o ramă de
oțel laminat, de diferite profile, pe care se montează
lagărele în care rulează axele cu stele.
La grapele cu discuri este format din diferite profile
metalice, asamblate între ele prin șuruburi sau sudate,
formând o construcție rigidă pe care sunt montate în
lagăre bateriile cu discuri, roțile, mecanismele,
triunghiul de tracțiune sau de prindere.
La grapele cu vergele este construit dintr-o ramă
metalică pe care este fixat axul.
ALCĂTUIREA GRAPELOR

a - grapă cu cadru
rigid;
b - grapă cu cadru
articulat

grapa cu cadru flexibil

 ALCĂTUIREA GRAPELOR

dispozitive de tracțiune și cuplare:

 la grapele cu colți tractate, cuplează mai
multe secții de grape (2 – 12) la tractor;
 la grapele cu stele cu discuri și cele cu
vergele, tractate, au triunghiuri de tracțiune
simple, formate dintr-o bară principală de
tracțiune și mai mulți tiranți.
 la grapele purtate au triunghi de prindere în
trei puncte, care se cuplează la mecanismul
de suspendare al tractorului.
 ALCĂTUIREA GRAPELOR
 roțile:
 la grapele cu discuri sunt pneumatice sau
metalice;
 la grapele stelate se folosesc roțile metalice,
montate pentru poziția de transport.
 mecanismele:
 la grapele cu colți reglabili: sector dințat cu manetă sau
pt mișcarea de du-te-vino a colților; tip cu furcă
oscilantă sau bielă manivelă cu excentric;
 la grapele cu discuri: un cilindru hidraulic;
 la grapele pt livezi: mecanisme pt dezaxarea grapei față
de tractor sau bateriilor de discuri între ele.
Grape cu discuri în X
Grapa cu discuri grea pentru livezi
Grapa cu discuri pentru vie
 https://www.youtube.com/watch?v=gS4pZ_ZRdW

https://www.youtube.com/watch?v=R2Mn
OOZKIhM

https://www.youtube.com/watch?v=-e1D97IUGFQ
Vă mulțumesc pentru atenție !
