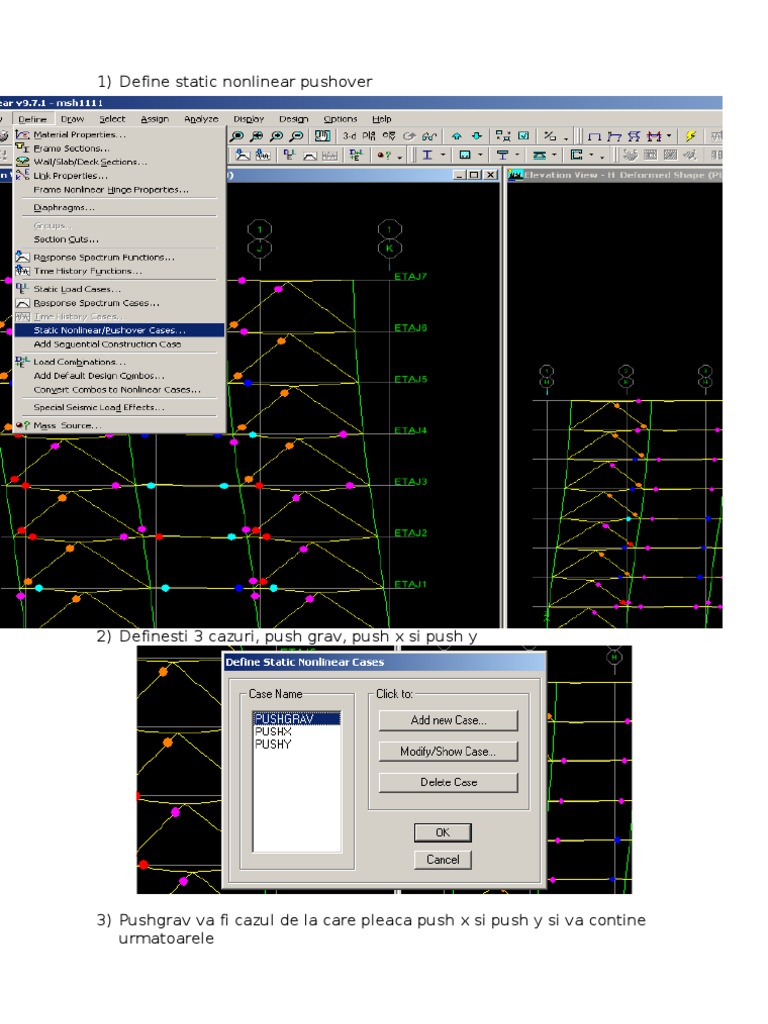

1) Define static nonlinear pushover

2) Definesti 3 cazuri, push grav, push x si push y

3) Pushgrav va fi cazul de la care pleaca push x si push y si va contine urmatoarele

La load pattern definesti cazurile de incarcari din gruparea speciala (cu coeficientii din gruparea speciala, adica 1.00 pentru permanente si 0.40 pentru variabile - utila,zapada) Start from previous case se lasa neaparat gol, active structure neaparat sa fie toata activa (adica active group ALL). Geometric nonlinearity se lasa none. 4) Se defineste cazul pushx Push to disp. Magnitude este valoarea driftului maxim absolut in punctul cel mai inalt al cladirii. se calculeaza ca fiind drift maxim = 0.0075 x H total x q x c unde H total = H maxim cladire q = factor de comportare c = coeficient, care ia o valoare intre 1.3 si 1.5 (la alegere)

Start from previous case trebuie sa fie neaparat PUSHGRAV definit anterior. Fiind cazul PUSHX se va urmari deplasarea pe X respectiv MONITOR UX la etajul maxim. Load pattern va lua in considerare modul de vibratie pe directia deplasarii UX monitorizate (in cazul de fata, modul 1 de vibratie este translatia pe directia x cu 75% din masa antrenata). 5) Analog se defineste PUSHY, cu monitor UY si modul de vibratie de pe directia Y . 6) Se definesc articulatiile plastice astfel: (Cazul de fata este o structura metalica contravantuita)

Fiecare tip de element are un tip de articulatie plastica. Contravantuirile lucreaza la compresiune cu flambaj si intindere, fiind prinse articulat. Astfel vor avea tipul de articulatie plastica P (forta axiala)

Se debifeaza default, pentru a se defini comportamentul individual al contravantuirii, din Modify/Show for P. Aceasta are un coeficient de flambaj (de aici comportamentul individual in functie de sectiune) care va trebui introdus in comportarea asimetrica intindere-compresiune.

Se debifeaza symmetric si se bifeaza jos la type - stress-strain cu hinge length 1 bifand sa fie lungime relativa. Yield Stress positive si negative este rezistenta la curgere a metalului in uz (in cazul de fata 355000 kN/mp, S355). Yield strain va fi o valoare standard din FEMA273 de 0.001775 m. Coordonatele din diagrama stress-strain sunt cele din figura, cu indicatia ca valorile B -si C- sunt practic -1 x (la stress/SF) respectiv pentru D- E- valoarea este - 0.4 x - coeficient flambaj (notat cu in SREN1993-1)

7) Stalpii vor avea urmatorul tip de articulatie P-M2-M3

Debifram default si dam modify - show for PMM

Axial load se bifeaza Proportional to Moment - Rotation si se da click pe Define/Show Interaction.

Se bifeaza STEEL FEMA 273 si expected Yield strength va fi rezistenta la curgere a metalului utilizat (in cazul de fata 355000 kN/mp S355). 8) Se defineste articulatia pentru grinda (asta-i mai simpla don't worry)

Se bifeaza Moment M3 si se lasa default. 9) SI GATA! Dar mai punem articulatiile si pe bare acum :) 10) Se da assign pe fiecare element articulatia plastica cu relative length 1 si 0 respectiv. EXCEPTIE face linkul scurt, pe care se defineste o singura articulatie plastica de tip V2 default in mijlocul barei (forta taietoare actioneaza continuu asupra intregii sectiuni, plastificand inima integral)

Stalpii la fel, in ambele extreme pot forma articulatii plastice (desi nu e niciodata de dorit). 11) Se va observa dupa rularea normala a programului ca apare un alt buton, respectiv RUN STATIC NONLINEAR ANALYSIS

12) Si asa se realizeaza. In diagrama de deplasari se poate observa in cazurile PUSHX si PUSHY pe trepte cum se formeaza articulatiile plastice si unde. De evitat sunt articulatiile plastice in stalpi, mai ales cele rosii care inseamna cedarea. 13) SUCCES!
