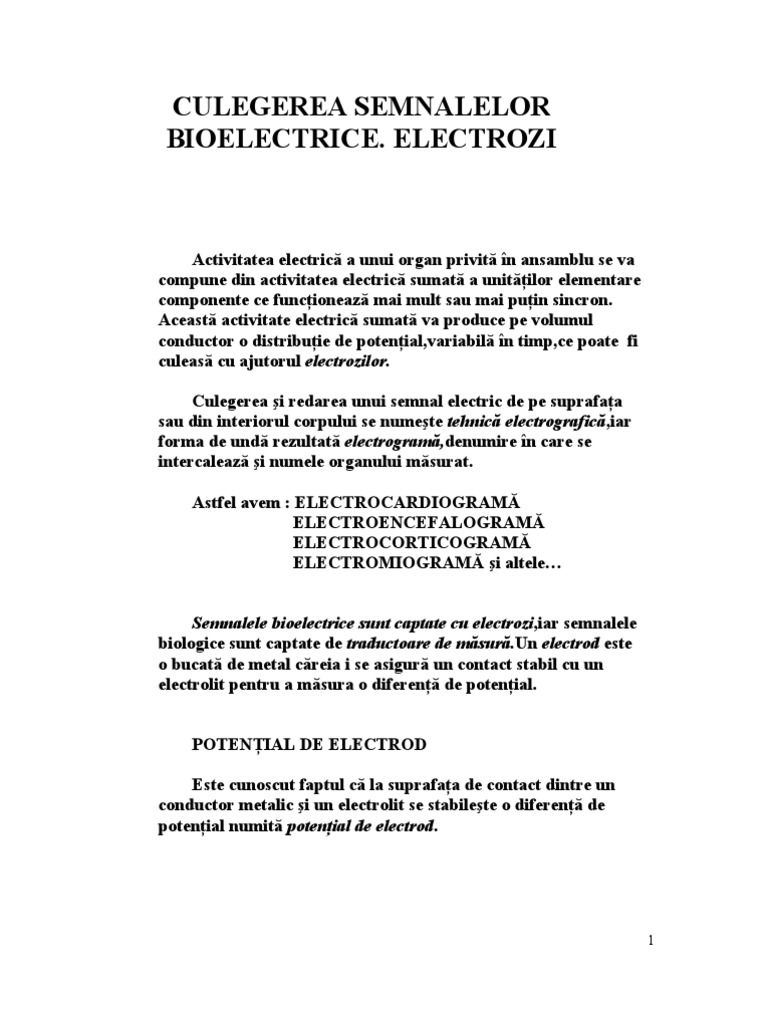

CULEGEREA SEMNALELOR

BIOELECTRICE. ELECTROZI

Activitatea electrică a unui organ privită în ansamblu se va

compune din activitatea electrică sumată a unităţilor elementare
componente ce funcţionează mai mult sau mai puţin sincron.
Această activitate electrică sumată va produce pe volumul
conductor o distribuţie de potenţial,variabilă în timp,ce poate fi
culeasă cu ajutorul electrozilor.

Culegerea şi redarea unui semnal electric de pe suprafaţa

sau din interiorul corpului se numeşte tehnică electrografică,iar
forma de undă rezultată electrogramă,denumire în care se
intercalează şi numele organului măsurat.

Astfel avem : ELECTROCARDIOGRAMĂ

ELECTROENCEFALOGRAMĂ
ELECTROCORTICOGRAMĂ
ELECTROMIOGRAMĂ şi altele…

Semnalele bioelectrice sunt captate cu electrozi,iar semnalele

biologice sunt captate de traductoare de măsură.Un electrod este
o bucată de metal căreia i se asigură un contact stabil cu un
electrolit pentru a măsura o diferenţă de potenţial.

POTENŢIAL DE ELECTROD

Este cunoscut faptul că la suprafaţa de contact dintre un

conductor metalic şi un electrolit se stabileşte o diferenţă de
potenţial numită potenţial de electrod.

1
 Electrozii pot fi clasificaţi în :

-electrozi de speţa întâia

-electrozi de speţa a doua, se mai numesc electrozi
impolarizabili.

Conducţia electrică în electrolit (ţesut)este realizată de

ioni,conducţia electrică în metale se realizează prin electroni.La
interfaţa electrod-electrolit au loc fenomene de oxido-reducere.
În practica medicală se impune micşorarea acestor potenţiale de
oxido-reducere prin clorurarea electrozilor de argint(soluţie
NaCl 0.96%ţi densitatea de curent 1,3mA⁄cm2 ,3min.)obţinînd
astfel electrozi de speţa a doua.

Electrozii mai pot fi clasificaţi şi după :

-După funcţia pe care o îndeplinesc :

-electrozi de captare(de culegere a potenţialelor
bioelectrice).
-electrozi de stimulare(livrează energie ţesuturilor).

-După forma lor :

-rectangulari(35*50)
-circulari (Ф =48mm)
-cu secţiune(electrozi precordiali)
-electrozi cu bandă adezivă.

ELECTROZI IMPLANTABILI

În timpul operaţiilor pe creier activitatea electrică se

urmăreşte culegînd potenţiale direct de pe cortex cu electrozi
sferici din argint(Ф =1mm)numiţi sonde NELATON.

Electrozii utilizaţi în neurochirurgie sau explorări

EMGsunt cei aciculari sau electrozi ac.Electrozii sunt construiţi
din oţel inoxidabil pentru cămaşa exterioară,iar ca miez platina
sau platina iridată.Acul concentric are lungimi obişnuite de
40 ÷60mm(EMG),dar poate atinge 12÷15cm în neurochirurgie.

2
 Impedanţa şi zgomotul electrozilor
Impedanţa pe care o prezintă un electrod depinde de natura
stratului dublu electric format la interfaţa cu ţesutul,de aceea
mai este numită impedanţa de polarizare.

Stabilitatea electrică a unui electrod este dictată de

stabilitatea stratului dublu electric şi de mărimea în valoare
absolută a potenţialului de electrod.Procesele electrochimice,însă
suferă fluctuaţii în timp şi astfel ia naştere o tensiune cu
amplitudine variabilă în timp şi datorită instabilităţiilor
supărătoare.Aceste modificări pot fi lente(de ordinul
minutelor)şi poartă denumirea de derivă iar componentele lor
rapide se numesc zgomotul electrozilor.

Pentru măsurarea cît mai exactă a tensiunii bioelectrice

între două puncte alese de pe suprafaţa corpului omenesc se
urmăreşte satisfacerea relaţiei:

Im(Z1+Z2)<<ImZ1

În care Im=curentul de măsură(util)

Z1şiZ2=impedanţele echivalente introduse de electrozii
aşezaţi pe tegumente
Zi =impedanţa de intrare a amplificatorului

Ancorarea electrozilor de suprafaţă se realizează de obicei

cu leucoplast deşi se fabrică o largă varietate de rondele adezive
care se utilizează numai pentru un anumit electrod Pentru
aplicarea de scurtă durată (ECG) electrodul cu secţiune se
fixează cu cordon de cauciuc.

3
 Sterilizarea se poate face doar pentru electrozii reutilizabili
în autoclav la 144ºC, 4 bari,10minute, sau la rece folosind lichide
dezinfectante(compuşi de amoniu).Se mai utilizează sterilizarea
gazoasă în oxid de etilenă sau vapori de formalină.

Mijloacele de captare trebuie să îndeplinească următoarele

condiţii:
-să nu afecteze fenomenul studiat
-să fie uşor manevrabile ţi să poată fi amplasate fără
dificultate
-să nu irite şi să nu distrugă organismul viu cu care intră în
contact
-să respecte normele de sterilizare ,în cazul cînd acestea se
impun
-să aibă o bună stabilitate în timp
