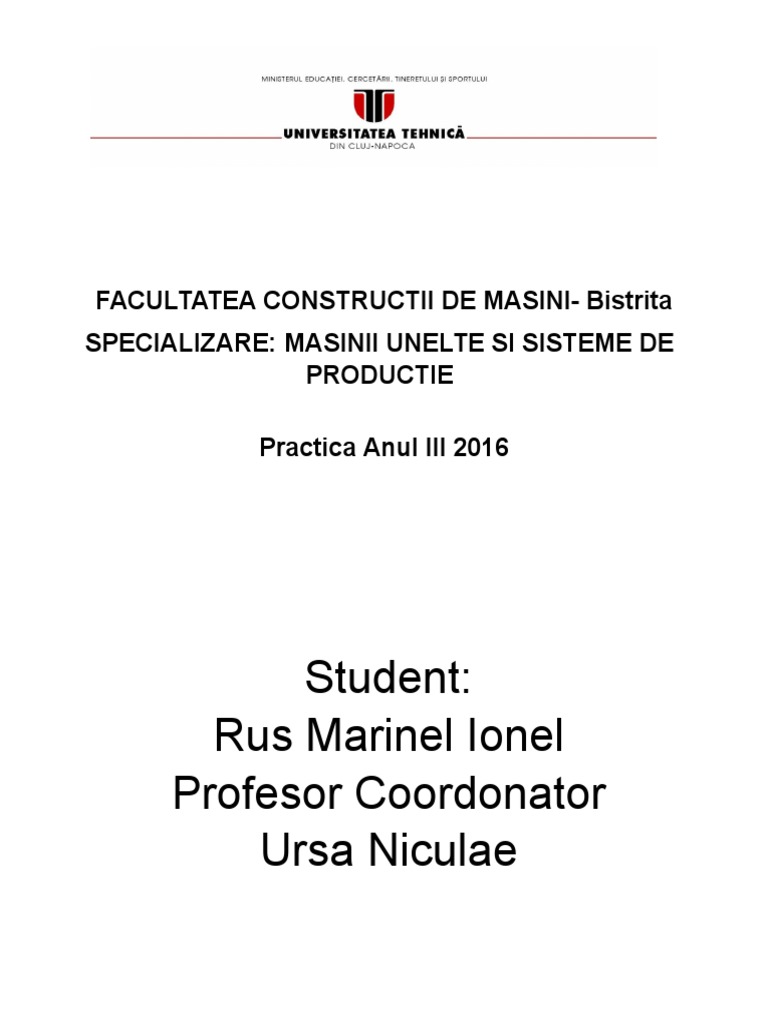

Student:
Rus Marinel Ionel
Profesor Coordonator
Ursa Niculae
Contents
I.Masini unelte pentru prelucrarea lemnului....................................................3
Avantaje........................................................................................................3
1. Ferastraie pentru lemn................................................................................4
1.2 Ferastrau vertical de formatizat panouri Winter Challenge Digit
.....................................................................................................................5
CARACTERISTICI TEHNICE..........................................................................6
2. Masina pentru frezat cu role BERNARDO T 500 R........................................7
3. Masini pentru rindeluire si grosime (abric)..................................................9
Avantaje......................................................................................................10
3.1 Masina de grosime lemn BERNARDO DH 630..............................11
4. Fierastraie cu banda..................................................................................13
Montarea si instalarea................................................................................13
Setari si reglaje...........................................................................................13
Ghidajul benzii.........................................................................................14
Setarea inaltimii de taiere.......................................................................14
4.1 Ferastrau panglica, banzic Holzstar HBS 351-2..........................14
5. Masini pentru slefuit lemn.........................................................................15
5.1 Masina pentru slefuit cu banda lata BERNARDO 950R-P..........17
Bibliografie.....................................................................................................18
In operatiile de tamplarie de lemn sau tamplaria lemnului stratificat se folosesc o mare diversitate
de masini si utilaje. Aceste agregate pentru prelucrarea lemnului sunt categorisite in functie de
modalitatea de prelucrare a acestuia. Regasim utilaje pentru tamplarie, scule pentru prelucrarea
lemnului, unelte si accesorii pentru acestea. O masina de prelucrat lemn de calitate are un pret si
o garantie corespunzatoare, diferite de un utilaj pentru tamplarie mai slab calitativ.
Majoritatea utilajelor folosite in tamplarie realizeaza diferite operatiuni de prelucrare a lemnului
prin taiere, aschiere, slefuire, sculptare. Marele avantaj al acestora fata de a lucrul manual este
prezenta motorului electric ce scade semnificativ timpul de lucru al utilizatorului, ducand la o
eficienta sporita si rentabilitate economica. Cu ajutorul acestor operatiuni putem prelucra piesele
din lemn exact la formele si marimea planificate.
Prezente in orice atelier care prelucreaza lemnul aceste utilaje se pot utiliza manual de catre
operator sau prin intermediul calculatorului. In mici ateliere le vom intalni pe cele operate
manual iar cand prelucram la un volum mai mare sau este nevoie de precizie foarte mare la
debitare le vom utiliza pe cele controlate de computer.
Avantaje
Prin utilizarea utilajelor pentru prelucrarea lemnului in tamplarie se evita nivelul mare de zgomot
si vibratia resimtita in timpul operarii manuale. De asemenea finisarile sunt mai bune rezultand o
calitate sporita a produsului final. Mesterii pot folosi aceste masini si realiza piese cu simt
artistic, diminuandu-se semnificativ timpii de lucru. Sunt des intalnite in ateliere care modeleaza,
taie, sculpteaza, fasoneaza, gauresc materialul lemnos.
Pentru toate aceste diferite operatii sunt folosite utilaje specifice fiecareia. Ele trebuie alese cat
mai bine pentru nevoile corecte si nivelul de cunostinte tehnice ale utilizatorilor:
- astfel vom folosi un fierastrau (circular sau cu masa) cand trebuie debitat cu mare finete sau
intr-un unghi foarte ascutit, ele pot fi inclinate permitand o adaptabilitate in prelucrari variate si
foarte utile oferind acuratete cand se prelucreaza lungimi mai mari. Este de baza in orice locatie
unde se folosesc utilaje pentru prelucrat lemn, in mod special de dimensiuni mai mari si se pot
realiza debitari unghiulare, drepte sau la rotund.
- pentru finisari si mai fine se recomanda o masina de frezat cu ajutorul careia vom obtine
rezultate mult mai precise. Piesa prelucrata este fixata cu un manson ce permite utilizatorului
debitarea exacta a acesteia.
- o masina de gaurit pentru lemn va fi folosita pentru mai multe functii, nu doar pentru cea
principala de gaurire. Aceste gauri pot fi date si intr-un unghi diferit, permitand flexibilitate in
operarea piesei.
- fierastraul mecanic debiteaza lemnul la diverse dimensiuni realizandu-se in acest mod tot felul
de produse de la jucarii la piese decorative, elemente artistice de sculptura.
- cand spatiul nu este foarte permisiv in atelier se poate utiliza un fierastrau banda, care este
foarte compact si manevrabil.
Majoritatea utilajelor pentru prelucrarea lemnului cresc productivitatea, scad eventualele
pierderi, permit obtinerea de debitari precise precum si fasonarea rapida a lemnului. Aceste
utilaje ne vor ajuta in meserie si vor scurta timpii de lucru, permitand obtinerea de lucrari de
calitate in orice domeniu: fabricarea mobilei, realizarea de jucarii, prelucrare cherestea
1. Ferastraie pentru lemn
Pentru lucrarile de debitare a lemnului sunt utilizate ferastraiele pentru lemn, care asigura
acuratetea si atingerea scopului procesului de prelucrare. Din categoriile ferastraielor pentru
lemn amintim: ferastraie pentru decupat, ferastraie circulare, ferastraie circulare cu masa,
ferastraie circulare de formatizat, ferastraie circulare universale, ferastraie circulare pentru
santiere, ferastraie pendulare etc.
Ferastraiele pentru decupat sunt echipate cu panza de tip sabie si sunt foarte inguste si subtiri.
Debitarea se face prin impingerea lemnului de debitat impotriva benzii de taiat. Acest tip de
ferastraie sunt folosite pentru a decupa forme distincte in lemn.
Ferastraiele circulare sunt echipate cu o panza circulara cu zimti din metal de-a lungul
perimetrului lor. Acestea sunt utilizate de regula pentru taierea lineara a butucilor sau a pieselor
din lemn, debitarea facandu-se prin procedeul de presare a panzei rotative pe lemnul folosit
pentru debitare.
Echipate cu o panza circulara fixata pe axul aflat in partea inferioara a mesei utilajului,
ferastraiele circulare cu masa sunt utilizate la debitarea lemnului prin impingerea lemnului pe
masa utilajului contra panzelor circulare rotative. Acest tip de ferastraie se folosesc la multiple
procedee de debitare, precum si la procesul de formatizare a pieselor din lemn.
Un alt tip de ferastraie sunt cele circulare de formatizat care sunt prevazute cu o singura sau cu
mai multe panze circulare. Pentru a formatiza placi din PFL si PAL sunt folosite ferastraiele
prevazute cu doua panze circulare, cea de-a doua fiind mai mica ca dimensiune, fiind situata in
fata panzei incizoare.
4
CARACTERISTICI TEHNICE
Diametru hota exhaustare
Putere cedata a motorului S1 100%
Tensiune de alimentare
Dimensiuni (L x l x h)
Greutate aproximativa
Dimensiuni maxime panza circulara (diametru exterior
x diametru interior)
Turatie panza principala
Turatie panza incizoare
Unitate incizoare
Lungime taiere orizontala
Inaltime taiere
Adancime taiere
100 mm
3,0 kW (4,0 CP)
400 V
5000 x 1150 x
2980 mm
665 kg
250 x 30 mm
5800 rpm
7800 rpm
cu incizor
4100 mm
2200 mm
40 mm
Caracteristici:
Accesorii standard:
Panza circulara
Panza incizoare
Hota de exhaustare
Role de transport
Scule
Caracteristici:
Masa de lucru fara torsiune, din fonta, pentru o cea mai mare precizie
Accesorii standard:
Masa mobila
Dispozitiv de strangere
Limitator liniar
600 x 400 mm
400 x 250 mm
Inaltimea de lucru
860 mm
Diametru ax
30 mm
110 mm
Lungime de prindere
90 mm
150 mm
150 mm
Deschidere masa
170 mm
Turatii ax
100 mm
Tensiune de alimentare
230 V
Dimensiuni masina (L x l x h)
98 kg
In aceasta categorie gasiti masini de rindeluit si degrosat (grosier). Aceste utilaje se gasesc in
variante de masini combinate cu abricht (rindeluire, indreptat) si degrosare, sau in variante ce
realizeaza doar operatiunile individuale: masini (doar) de rindeluit, respectiv masini (doar) de
degrosat (grosime).
9
Cand avem nevoie sa obtinem placi (scanduri) plane si de grosime constanta, vom folosi masina
de tip Abric cu ambele functii: rindeluire si degrosare. Astfel, mai intai se va indrepta una din
fete folosindu-se Abrichtul si apoi se va indrepta cealalta fata raportata la cea deja indreptata - cu
ajutorul grosimii - avand ca rezultat suprafete drepte si cu aceeasi grosime. Aceste utilaje care
pot realiza ambele operatiuni sunt numite masini de rindeluire si grosime sau abricht (abric).
Avantaje
Masinile de tip abricht sunt disponibile in diferite dimensiuni, de la cele usoare usor de
transportat, care pot fi folosite pe santier, pana la cele de atelier profesionale, cu masa mare dar
care produc un zgomot aferent. Diferite tipuri de motoare - de puteri diferite - sunt disponibile, in
functie de necesarul lucrarii, insa permit setari pentru adaptarea abric-ului la esentele de lemn cu
care se lucreaza.
O atentie deosebita trebuie avuta in cazul unui Abricht cu grosime la avansul din timpul utilizarii,
la o sustinere corecta a lemnului in timpul alimentarii si la reglajele masinii, altfel putem obtine
grosimi inegale la capete.
Ca si alta denumire a acestora intalnim: masina de grosime, abricht cu morteza, masina
degrosare, abric cu masina de grosime, masina rindeluit si degrosat. Cu aceste utilaje pentru
prelucrarea lemnului se pot realiza operatiuni de rabotat si ajustat.
10
Acest model este conceput pentru a raspunde cerintelor cele mai ridicate ale utilizatorilor
profesionisti pretandu-se productiilor de serie. Motorul cu alimentare in trei faze (400 V) al
masinii asigura o pornire rapida a acesteia (blocul taietor ajunge la turatia de lucru in maxim 1
secunda) si o rezerva mare de putere (5.5 KW).
Caracteristici:
Zgomotul este mentinut la un nivel redus de catre carcasa protectoare a blocului taietor;
Role de degrosare ajustabile necesare pentru prelucrarea lemnului de esenta tare sau a
lemnului umed.
Accesorii standard:
Avans continuu
630 mm
15 - 300 mm
1060 x 630 mm
Valturi
2 buc.
6 mm
254 mm
120 mm
Numar cutite
4 bucati
5000 rpm
Viteza de avans
0 - 16 m/min
125 mm
12
Tensiune de alimentare
400 V
Dimensiuni masina (L x l x h)
710 Kg
4. Fierastraie cu banda
Unul dintre cele mai intalnite utilaje pentru debitarea lemnului poarta numele de fierastrau cu
banda de tip bazic. In vederea evitarii oricaror probleme de exploatare, punerea in functiune
trebuie realizata intr-un mod corect. Veti regasi in continuare regulile pentru o realizare corecta a
montarii si instalarii.
Montarea si instalarea
Prima etapa este reprezentata de plasarea mesei unde va fi folosit fierastraul vertical. Datorita
greutatii mari a acesteia se recomanda ca fixarea sa nu fie realizata doar de o persoana. Vom
realiza urmatorii pasi pentru aceasta etapa:
- dupa despachetarea din ambalajul cu care a venit masa se va da drumul la piulita plasata intre
fus si masa;
- in centrul acestui fus este prezenta o gaura prin care se va insera boltul;
- dupa coborarea fusului masa va fi stransa cu piulita si saiba corespunzatoare;
- este nevoie de reglarea mesei pentru ca panza sa treaca prin mijlocul canalului mesei;
Setari si reglaje
Pentru aceasta reglare a mesei, care este pasul urmator in cadrul instalarii unui fierastrau vertical,
se vor face urmatoarele setari:
- prima data se vor slabi suruburile din partea de jos a mesei;
13
- apoi pozitionam masa astfel ca in centrul canalului mesei sa fie plasata panza;
Masa poate fi ajustata pentru aceste fierastraie verticale:
- se poate regla masa pana la un unghi de 45 de grade, fusul prezinta un surub care trebuie slabit;
- dupa slabire se poate regla masa, insa trebuie sa realizeze cu panza un unghi de 90 de grade;
- trebuie verificat ca intre panza si masa sa fie exact 90 de grade.
In continuare trebuie realizata fixarea fierastraului in vederea unei stabilitati necesare pentru un
lucru in siguranta. El se poate prinde prin intermediul unor suruburi de podea, de un banc sau o
masa de lucru.
In timpul folosirii fierastraului vertical se aduna rumegus si praf, care trebuie inlaturat in cazul in
care acesta se foloseste in mediu inchis. Pentru acest lucru se vor folosi exhaustoare dedicate.
Aceste reziduri rezultate in urma debitarii lemnului nu sunt numai periculoase pentru operatori
dar prezinta un risc crescut de incendiu.
O operatie uzuala in timpul utilizarii este reglarea si inlocuirea panzelor. Un fierastrau cu banda
vine dotat standard cu o panza pentru taiere. Operatiunea de inlocuire a acesteia incepe cu
slabirea surubului de pe masa, care apoi este indepartat, apoi se actioneaza o manivela de pe
roata din partea de sus care duce la detensionarea panzei. Se inlocuieste cu alta panza si se
urmeaza procesul invers pentru a o tensiona. Reglarea panzei trebuie facuta astfel incat sa fie
centrata pe volante pentru a nu risca sa sara. Putem actiona manual volanta din partea de sus
pentru a ne ajuta la reglare.
Ghidajul benzii
Este operatiune prin care obtinem o debitare corecta. Pentru aceasta, rulmentii prezenti la volanta
din partea de sus se vor seta la o distanta de panza de doi milimetri. In cazul celorlalti rulmenti se
va realiza doar curatarea acestora. Distanta fata de panza a rulmentilor este necesara pentru a
evita atingerea care poate duce la uzura si chiar distrugerea acestora.
Setarea inaltimii de taiere
In cadrul unui fierastrau vertical este necesara setarea ghidajului panzei cat de mult se poate
aproape de material. In vederea acestui lucru vom slabi un surub dintr-un lateral al partii de sus
care permite sa setam panza la distanta necesara.
Un alt tip de fierastraie cu panza panglica poarta numele de gater. Aceste utilaje au in dotare un
sistem ce permite alimentarea si ghidarea pentru debitarea bustenilor sau taierea grinzilor. Pentru
o durata mare de exploatare si pastrarea caracteristicilor pentru debitat busteni se va realiza
mentenanta regulata a acestor utilaje.
14
345
Inaltime de taiere
200
Lungime banda
2490
Viteza de taiere
438/900
Dimensiuni masa
548 x 400
Tensiune de alimentare
230 V
Dimensiuni masina (L x l x h)
520x380x1155
70
In aceasta categorie regasim masini pentru slefuirea lemnului. O masina pentru slefuit lemn
(slefuitor lemn) realizeaza operatii de slaif lemn sau slefuire lemn si calibrare lemn.
15
Masinile pentru slefuit lemn sunt necesare in prelucrarea secundara a lemnului. In procesul de
prelucrare a lemnului orice bucata din lemn necesita unele finisari care sunt facute cu ajutorul
masinilor de slefuit lemn.
Masinile pentru slefuit canturi sunt unelte prevazute cu o masa unde ruleaza o banda abraziva in
mod continuu. Masa pe care gliseaza banda ofera posibilitatea de a fi asezata atat pe verticala, cat
si pe orizontala.
Masinile pentru slefuit cu disc sunt unelte prevazute cu un singur sau cu doua discuri abrazive
care ruleaza pe verticala. Procesul de slefuire se desfasoara prin fixarea bucatii de prelucrat pe
masa de slefuit (aceasta este fixata in extremitatea discului de slefuire).
Masinile pentru slefuit combinate sunt prevazute cu o banda de slefuit, dar si cu un disc abraziv
sau polisat sau perie din sarma. Aceste tipuri de masini de slefuit sunt intalnite in atelierele de
dimensiuni nu foarte mari.
Polizoarele de slefuit sunt prevazute cu discuri abrazive. Acestea sunt folosite pentru mai multe
procese
de
slefuire
a
lemnului.
Masinile combinate polizor cu slefuitor sunt prevazute cu disc abraziv, dar si cu perie pentru
slefuit.
Masinile pentru slefuit cu banda si disc sunt unelte prevazute atat cu o banda de slefuit, cat si cu
un disc. Aceste tipuri de masini pentru slefuit lemn ofera multe posibilitati de slefuire si sunt cel
mai des intalnite in atelierele care nu au dimensiuni foarte mari.
Masinile pentru slefuit cu ax oscilant sunt prevazute cu un ax care fac ca bucsa abraziva sa aiba o
actiune oscilanta. Aceste unelte sunt recomandate pentru slefuirea pieselor de lemn rotunjite.
In categoria masinilor pentru slefuit lemn intra si masinile cilindrice pentru slefuit care sunt
prevazute cu banda transportatoare care da un avans pentru bucata de lemn ce urmeaza sa fie
slefuita. Aceste utilaje sunt prevazute cu un tambur metalic care ajuta la fixarea cu niste cleme a
benzii abrazive. Piesa din lemn va trece ulterior pe sub un tambur cilindric care permite slefuirea
ei.
Masinile pentru slefuit cu banda lata se deosebesc prin latimea mare de slefuire data de tamburi.
La masinile pentru slefuit cu banda lata procesul de slefuire este efectuat de doi sau de trei
tamburi de slefuire. Aceste masini-unelte sunt utilaje complexe si sunt deseori folosite in
atelierele de mari dimensiuni.
Masinile de slefuit parchet, prevazute cu un tambur cu cleme care ajuta la fixarea benzii abrazive
sau a unei benzi continue ce este utilizata cu ajutorul celor doi tamburi, fiind folosite pentru
slefuirea parchetului.
16
50 - 950 mm
350 mm
3 - 100 mm
Viteza avans
4 - 14 m/min
15,0 kW
190 mm
23 m/sec
7,5 kW
90 mm
17 m/sec
Motor de avans
1,1 kW
Motor de ridicare
0,37 kW
Dimensiuni banda
960 x 2200 mm
8 bar
150 mm
23,97kW
Tensiune de alimentare
400 V
Tambur slefuire
70 mm
Dimensiuni masina (L x l x h)
1800kg
Bibliografie
17
https://masiniunelte.store.ro
18
