3.

Dotarea navelor cu echipamente şi mijloace de stingere a incendiilor

3.3.5.2 Instalaţii de prevenire şi stingere cu gaz inert

Pentru prevenirea şi stingerea incendiilor, mai ales la navele ce transportă
petrol, s-au impus ca principal mijloc de luptă pentru menţinerea vitalităţii navei
instalaţiile cu gaze inerte. La petroliere se foloseşte ca gaz inert, gazul de
eşapament prelucrat şi care este supus spre analiză unde trebuie să rezulte
următorii compuşi de concentraţie: azot 79%, bioxid de carbon (12…14,5)%,
bioxid de sulf (0.02…0,03)%, oxigen (2,5…4,5)% şi restul, vapori de apă.

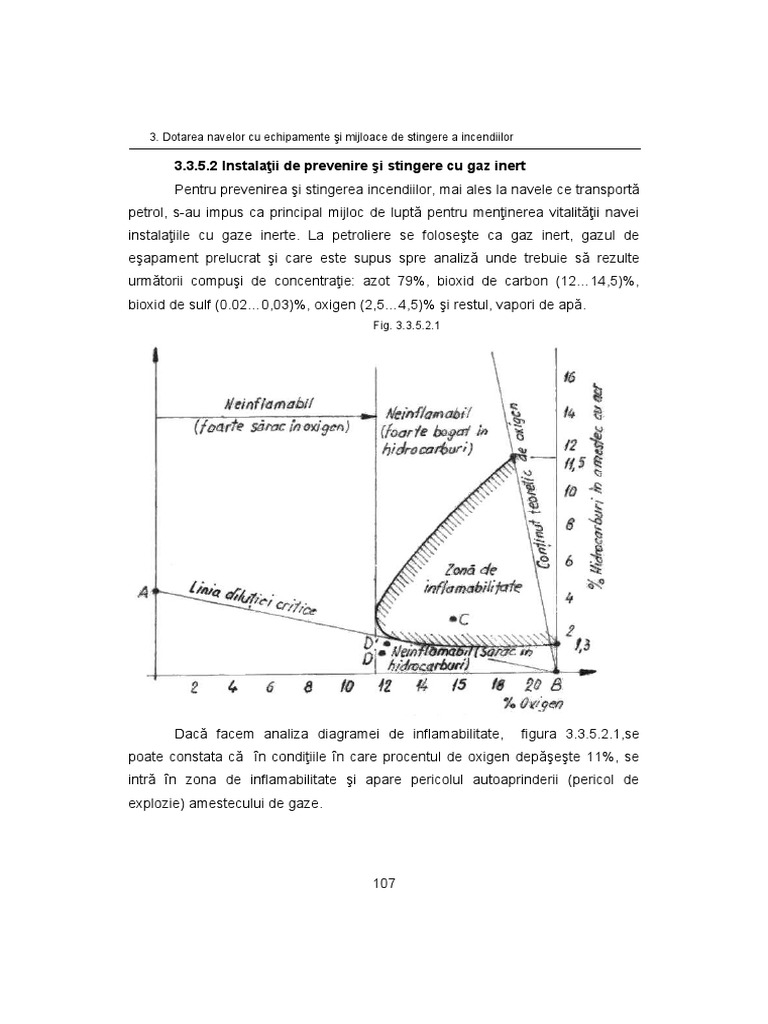

Fig. 3.3.5.2.1

Dacă facem analiza diagramei de inflamabilitate, figura 3.3.5.2.1,se

poate constata că în condiţiile în care procentul de oxigen depăşeşte 11%, se
intră în zona de inflamabilitate şi apare pericolul autoaprinderii (pericol de
explozie) amestecului de gaze.

107
 Ionel Popa – Instalaţii mecanice şi hidraulice la bordul navelor maritime

De aici rezultă marea importanţă a instalaţiei de gaz inert, pentru că la

golirea magaziilor de marfă (ţiţei) în loc de aer, care conţine oxigen, se introduce
gaz inert, ceea ce face improbabilă apariţia unui incendiu sau explozie la bord.
Fig. 3.3.5.2.2

În figura (3.3.5.2.2) este reprezentată schema unei instalaţii cu gaz inert

rezultat din produsele de ardere ale motorului principal la o navă tip petrolier.
Gazele arse sunt trimise prin armăturile 6 în turnul de spălare 1 (unde
sunt răcite şi curăţate de compuşii sulfuroşi), de unde sunt aspirate de
ventilatoarele 4 prin separatoarele de picături 8 şi refulate prin armăturile 7 în
închizătorul hidraulic 5. De aici gazul inert, prin filtrul de cocs 10, este trimis în
tancurile de marfă care sunt astfel protejate la explozie şi incendiu. Închizătorul
hidraulic 5 are rolul de a împiedica vaporii de hidrocarburi să migreze din tancuri
spre galeria de evacuare a caldarinelor.

108
 3. Dotarea navelor cu echipamente şi mijloace de stingere a incendiilor

Instalaţie sunt prevăzute o serie de dispozitive automate de semnalizare

care realizează protecţia magaziilor de marfă, prin închiderea gazului inert după
cum urmează:
- analizatoare de oxigen 11, care semnalizează creşterea concentraţiei
de oxigen peste valoarea de 8%;
- traductoare de temperatură, care semnalizează depăşirea temperaturii
peste limita de 40 C;
- traductoare de presiune 13, care semnalizează limita inferioară de 0,02
bari;
- traductoare de presiune 14, care semnalizează lipsa presiunii apei de
răcire;
Observaţie: Traductoarele de temperatură şi presiune apă deconectează
ventilatorul, iar cel de presiune gaz, la presiune minimă admisă de 0,02 bari,
deconectează pompele de marfă, care au debit prea mare în raport cu debitul
instalaţiei de gaz inert.
Pornirea instalaţiei începe, în mod necesar, cu alimentarea cu apă a
închizătorului hidraulic 5 şi a turnului de spălare 1.
În condiţiile în care cantitatea de gaze furnizate de caldarină nu este
suficientă, (debitul de gaze de ardere trebuie să fie suficient de mare pentru a
putea alimenta în decurs de o oră cel puţin 25% din volumul celui mai mare
compartiment protejat în acest mod), acestea vor fi furnizate într-un generator
automat de gaz inert
Observaţie: Rezervele de combustibil pentru funcţionarea instalaţiei de
producere a gazului inert trebuie să fie suficiente pentru o perioadă de cel puţin
72 ore.

109
