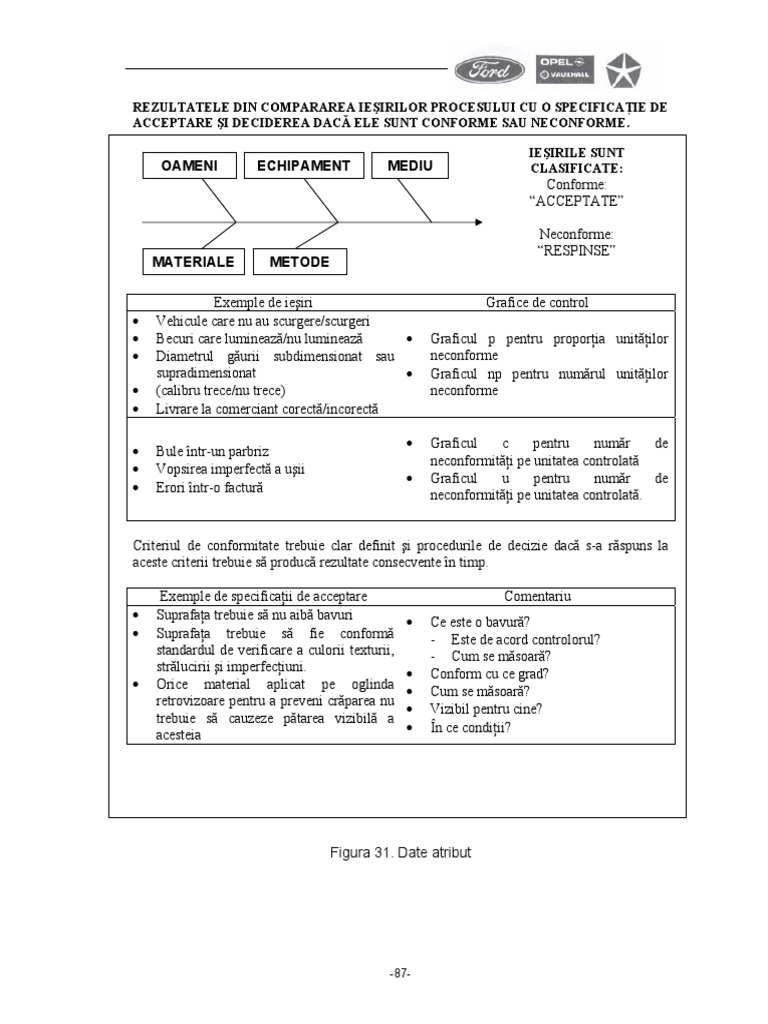

IEŞIRILE SUNT
OAMENI ECHIPAMENT MEDIU CLASIFICATE:
Conforme:
“ACCEPTATE”
Neconforme:
“RESPINSE”
MATERIALE METODE
Criteriul de conformitate trebuie clar definit şi procedurile de decizie dacă s-a răspuns la
aceste criterii trebuie să producă rezultate consecvente în timp.
-87-
CAPITOLUL III
GRAFICE DE CONTROL PENTRU ATRIBUTE
Deşi graficele de control sunt mai des gândite în termenii variabilelor) aşa cum s-a arătat în capitolul
II), au fost dezvoltate de asemenea variante pentru atribute (vezi Figura 31.) Datele de atribut au
numai două valori (conform/neconform, admis/respins, merge/nu merge, prezent/absent) dar ele pot fi
luate în consideraţie pentru înregistrări şi analize.* Exemplele includ prezenţa unei etichete necesare,
continuitatea unui circuit electric, sau erori într-un document bătut la maşină. Alte exemple sunt ale
caracteristicilor care sunt măsurabile dar unde rezultatele sunt înregistrate într-un mod simplu da/nu
cum este conformitatea unui diametru al axului când este măsurat cu un calibru trece/nu trece,
acceptabilitatea marginilor uşilor la o verificare vizuală sau cu un instrument sau performanţa
livrărilor la timp. Graficele de control pentru atribute sunt importante din câteva motive:
• Situaţiile datelor atribut există în orice proces tehnic sau administrativ, deci tehnicile de analiză a
atributelor sunt folositoare în multe aplicaţii: cea mai semnificativă dificultate este dezvoltarea
definiţiilor operaţionale precise a ceea ce este neconformitate.
• Datele atribut sunt deja valabile în multe situaţii – oriunde există controale, descrieri amănunţite
pentru reparaţii, material sorturi de material respins, etc. În aceste cazuri, nu sunt implicate nici un
fel de cheltuieli suplimentare pentru colectarea datelor, doar efortul de convertire a datelor într-o
formă de grafic de control.
• Când trebuie culese noi date, informaţiile atribut se obţin în general ieftin şi rapid şi cu
verificatoare simple (de exemplu calibru trece nu trece) adesea nu este nevoie de abilităţi speciale
de colectare.
• Mai multe date culese pentru raportul sumar de management este o formă de atribut şi se poate
inspira din analiza graficelor de control. Exemplele include secţia, performanţa primei rulări, rata
rebuturilor, audituri de calitate şi respingerea materialelor. Datorită abilităţii de a distinge
variaţiile din cauze comune şi speciale, analiza graficelor de control poate fi valoroasă în
interpretarea acestor rapoarte de management.
• Când se introduc grafice de control într-o organizaţie, este important de a determina aria prioritară
şi a utiliza graficele unde ele sunt cele mai necesare. Semnalele problemă pot veni de la costul
sistemului de control, plângerile utilizatorilor, gâtuiri interne, etc., Utilizarea unui grafic de
control pt. atribute la măsurări generale de calitate cheie poate adesea să puncteze zona specifică
procesului care are nevoie de examinare detaliată – inclusiv utilizarea posibilă a graficelor de
control pentru variabile.
*Acest manual va utiliza în toate discuţiile cu privire la atribut conform/neconform, deoarece 1)
acestea sunt utilizate “tradiţional”, 2) organizaţiile care de abia au început cu structura de îmbunătăţire
continuă în mod obişnuit încep cu aceste categorii şi 3) multe din exemplele la dispoziţie în literatură
folosesc aceste categorii. Acestea nu trebuiesc interpretate ca singurele categorii “acceptabile” sau că
graficele de atribute nu pot fi utilizate în procese situate în cazul 1(vezi pagina 13) (Vezi Anexa H).
Următoarele patru secţiuni acoperă fundamentele a patru tipuri majore de grafice de control pentru
atribute:
• Secţiunea 1 – Graficul p pentru proporţii de unităţi neconforme (din eşantioane nu este necesar ca
mărimea să fie egală)
• Secţiunea 2 – Graficul np pentru număr de unităţi neconforme (din eşantioane egale în mărime)
• Secţiunea 3 – Graficul c pentru număr de neconformităţi (din eşantioane cu mărimi egale)
• Secţiunea 4 . Graficul u pentru număr de neconformităţi pe unitate (din eşantioane care nu au
neapărat mărimi egale)
Primele discuţii, pe graficul p, sunt mai lungi decât celelalte, deoarece se introduc conceptele majore.
Celelalte trei secţiuni se concentrează pe trăsăturile care fac distincţia acestor grafice.
-88-
PREGĂTIREA PENTRU UTILIZAREA GRAFICELOR DE CONTROL
-89-
III GRAFICE DE CONTROL PENTRU ATRIBUTE
Secţiunea 1
GRAFICUL p PENTRU PROPORŢII DE UNITĂŢI NECONFORME
-91-
III GRAFICE DE CONTROL PENTRU ATRIBUTE
-92-
Figura 33. Graficul p pentru proporţia neconformităţilor – calcularea limitelor de
control, foaia 1
-93-
III GRAFICE DE CONTROL PENTRU ATRIBUTE
Secţiunea 1. Graficul p (Continuare)
unde n1p1, n2p2,…nkpk şi n1, n2…, nk sunt numărul de piese neconforme şi numărul de piese
controlate din fiecare subgrup. Trebuie avut grijă să nu confundaţi procentul (px100) cu
proporţia de defecte (p).
B.2. Calculul limitelor superioare şi inferioare de control (UCL, LCL) (vezi figura 33,
foaia 1.)
Limitele de control sunt media procesului plus sau minus un interval permis pentru variaţie la
care ne aşteptăm dacă procesul a fost în control statistic împărţit la mărimea subgrupei. Pentru
perioada studiului a k subgrupe, calculaţi limita superioară şi inferioară cu:
p(1 − p)
UCL p = p + 3
n
p(1 − p)
LCL p = p − 3
n
unde n este mărimea constantă a eşantionului.
Notă: când p este scăzut şi/sau n este mic, LCL poate fi uneori un număr negativ. În aceste
cazuri nu există limită inferioară de control şi de atunci o valoare a lui p=0 pentru o perioadă
particulară este în limitele variaţiei aleatoare.
-94-
Figura 33. Graficul p pentru proporţia neconformităţilor – Calcularea limitelor de
control, foaia 2.
-95-
III GRAFICE DE CONTROL PENTRU ATRIBUTE
Secţiunea 1. (continuare)
NOTĂ: Calculele limitei de control date mai sus sunt corespunzătoare când toate mărimile
subgrupelor sunt egale (ar trebui să fie în situaţia de eşantionare controlată). Teoretic, oricând
se schimbă mărimea eşantionului (chiar şi numai pentru un singur grup), limitele de control se
schimbă, şi limitele unice vor fi calculate pentru fiecare subgrup având o mărime unică a
eşantionului. Oricum, în scopuri practice, limitele de control calculate cu o mărime medie a
eşantionului ( n ) este acceptabilă când mărimea individuală a subgrupei diferă de medie cu nu
mai mult de +25% (tipic pentru volumele de producţie reale sub condiţii relativ stabile).
p(1 − p)
Pentru aceste situaţii: UCLp , LCLp = p ± 3 . Când mărimea subgrupului variază mai
n
mult decât cu această valoare, sunt necesare limite separate de control pentru perioade cu
eşantioane particulare mai largi sau mai mici. O procedură raţională (care poate fi
documentată în secţiunea “Comentarii” a formularului) este:
Determinarea intervalului mărimilor eşantionului care poate diferi de medie cu +25%;
identificarea tuturor subgrupelor cu mărimi ale eşantionului care depăşesc acest interval.
Recalcularea limitelor precise pentru aceste puncte după cum urmează:
p(1 − p) p(1 − p)
UCLp , LCLp = p ± 3 = p±3
n n
unde n este mărimea eşantionului a subgrupei particulare. Numai n se schimbă de la punct la
punct.
Înscrieţi noua limită superioară şi inferioară pe grafic (vezi Figura 33, foaia 2) pentru
subgrupe schimbate şi folosiţi-le ca bază pentru identificarea cauzelor speciale.
Notaţi că orice procedură pentru stăpânirea limitelor variabile de control devine greoaie şi
multe din acestea duc la confuzii potenţiale printre oamenii care încearcă să interpreteze
graficele. Este mult mai bine, oricând posibil, să structuraţi datele colectate planificând să se
folosească mărimea eşantionului constantă.
-96-
Figura 34. Graficul p pentru proporţia neconformităţilor – puncte în afara limitelor de control
-97-
III GRAFICE DE CONTROL PENTRU ATRIBUTE
Secţiunea 1. Graficul p (continuare)
a) Puncte în afara limitelor de control (vezi figura 34.) – prezenţa a unui sau mai multor
puncte în afara oricărei limite de control este evidenţa instabilităţii în acel punct. Atât cât
punctele în afara limitelor vor fi foarte rare, dacă procesul a fost stabil şi numai cauze
comune de variaţie au fost prezente, presupunem că a fost înregistrată o cauză specială
pentru valoarea extremă. Cauza specială poate să fie favorabilă sau nefavorabilă; ambele
situaţii atrag investigaţii imediate Acesta este regula primordială a deciziei pentru
intervenţie asupra oricărui grafic de control. Orice punct în afara limitelor de control
trebuie marcat.
Un punct deasupra sau dedesubtul limitei de control (proporţie de neconformităţi
superioare ) este în general un semn a uneia sau mai multor din următoarele:
• Limitele de control sau punctele înscrise sunt eronate
• Performanţa procesului s-a înrăutăţit, fie în acest punct în timp sau ca parte a tendinţei
• Evaluarea sistemului a fost schimbată (de exemplu, controlorul, instrumentul).
Un punct peste limita inferioară de control (proporţie de neconformităţi inferioare) este în
general un semn al unei sau mai multor din următoarele:
• Limitele de control sau punctele înscrise sunt eronate
• Performanţa procesului s-a îmbunătăţit (aceasta trebuie studiată pentru îmbunătăţiri
care pot fi încorporate în bazele permanente).
• Sistemul de măsură a fost schimbat.
Structuri sau tendinţe în limitele de control – Prezenţa unei structuri sau tendinţe
neobişnuite, chiar şi atunci când toate punctele sunt în limitele de control, pot evidenţia
non controlul sau schimbare în nivelul performanţei procesului pe parcursul perioadei
tendinţei sau structurii. Aceasta poate da o avertizare în avans a condiţiilor care, dacă sunt
corectate greşi pot da puncte în afara limitelor de control.
Notă: Când numărul mediu de piese neconforme pe subgrup (n p ) este moderat mare (9
sau mai mult), distribuţia p-ului subgrupului este apropiată de normală şi analiza
tendinţei similară cu cea utilizată pentru graficul X poate fi utilizată. Când
n p devine mic (5 sau mai multe), următoarele reguli nu sunt direct aplicate.
-98-
Figura 35. Graficul p pentru proporţia neconformităţilor – salturi
-99-
III GRAFICE DE CONTROL PENTRU ATRIBUTE
b). Salturi (vezi figura 35.) – Într-un proces sub control, cu n p moderat de larg, aproximativ
un număr egal de puncte pot cădea în cele două părţi ale mediei. Unele dintre următoarele
pot fi un semn că procesul s-a schimbat sau tendinţa a început:
• 7 puncte într-o linie deasupra mediei
• 7 puncte într-o linie care cresc consecvent (egal sau mai mare decât punctul
precedent) sau descresc consecvent.
În aceste cazuri, punctul care marchează decizia trebuie marcat (de exemplu al şaptelea
punct deasupra mediei); poate fi de ajutor extinderea unei linii de referinţă înapoi la
începutul saltului. Analiza trebuie să considere timpul aproximativ la care a apărut că
trendul sau schimbarea a început prima dată.
Salturi peste media procesului, sau salturi în sus, în general semnifică una sau amândouă
din următoarele:
• Performanţa procesului s-a înrăutăţit – şi se poate înrăutăţi în continuare.
• Evaluarea sistemului s-a schimbat
Salturi sub media procesului, sau salturi în jos, în general semnifică una sau amândouă
din următoarele:
• Performanţa procesului a fost îmbunătăţită (cauzele trebuiesc studiate pentru o
încorporare permanentă)
• Evaluarea sistemului s-a schimbat
NOTĂ: Când n p este mic (sub 5), salturile aleatoare sub p cresc, deci un salt de lungime 8
sau mai mult poate fi în mod necesar un semnal al descreşterii în proporţia
neconformităţilor.
-100-
Figura 36. Graficul p pentru proporţia neconformităţilor – Structuri nealeatoare
-101-
III GRAFICE DE CONTROL PENTRU ATRIBUTE
Secţiunea 1. Graficul p (continuare) – Explicaţii pentru control
c. Structuri clar nealeatoare (vezi Figura 36) – Alte structuri distincte pot indica prezenţa
cauzelor speciale de variaţie, deşi atenţie trebuie acordată pentru a nu suprainterpreta datele.
Printre aceste structuri sunt tendinţele, cicluri, răspândirea neobişnuită a datelor punctuale în
limitele de control şi relaţiile în jurul valorilor din subgrupe (de exemplu dacă toate piesele
neconforme apar în primele câteva citiri luate din subgrup). Un test pentru răspândire
neobişnuită descris mai jos:
Distanţa dintre puncte şi media procesului: În general, într-un proces sub control statistic, cu o
singură cauză comună de variaţie prezentă şi n p moderat de larg, în jur de 2/3 din punctele
înscrise vor fi în treimea de mijloc a regiunii dintre limitele de control; în jur de 1/3 din
puncte vor fi în celelalte două treimi ale regiunii; în jur de 1/20 vor fi relativ aproape de
limitele de control (în regiunile treimilor înspre exterior).
Dacă în mod substanţial mai mult de 2/3 din punctele înscrise sunt apropiate de media
procesului (pentru 25 de subgrupe dacă mai mult de 90% sunt în treimea de mijloc a regiunii
limitelor de control) aceasta poate însemna una sau mai multe din următoarele:
• Limitele de control sau punctele înscrise au fost greşit calculate sau înscrise greşit.
• Procesul sau metoda de eşantionare sunt stratificate; fiecare subgrupă conţine în mod
sistematic măsurători din două sau mai multe fluxuri din proces care au medii ale
procesului foarte diferite (de exemplu , ieşiri mixate din două linii de producţie paralele).
• Datele au fost editate (valorile care deviază mult de la medie au fost modificate sau
eliminate).
Dacă în mod substanţial mai puţin de 2/3 din puncte înscrise sunt aşezate apropiat de media
procesului (pentru 25 de subgrupe dacă 40% sau mai puţine sunt în treimea de mijloc) acest
lucru poate însemna una sau ambele din următoarele:
Limitele de control sau punctele înscrise sunt greşit calculate sau greşit înscrise.
Procesul sau metoda de eşantionare face ca subgrupe succesive să conţină măsurători din două
sau mai multe fluxuri din proces care au foarte diferită media performanţei (de exemplu
diferenţe de performanţe dintre schimburi).
Dacă sunt prezente câteva procese în flux, ele trebuiesc identificate şi trasate separat.
-102-
Figura 37. Graficul p pentru proporţia neconformităţilor – Recalcularea limitelor de control.
-103-
III GRAFICE DE CONTROL PENTRU ATRIBUTE
C.2. Găsirea şi Corectarea Cauzelor Speciale (vezi Figura 37.)
Notă: Pentru discuţii mai largi de interpretare, teste pentru date aleatoare şi rezolvarea
problemelor, vezi Anexa H, Referinţele 6 până la 12.
-104-
CALCULUL CAPABILITĂŢII PROCESULUI
Din exemplu:
p = .312
Capabilitatea procesului este în mod curent 3,12% căderi în verificarea funcţională (96,88%
OK)
-105-
III GRAFICE DE CONTROL PENTRU ATRIBUTE
Secţiunea 1. Graficul p (continuare)
Când rezultatele controlului au foste rezolvate (cauzele speciale identificate, analizate şi când
a fost cazul corectate/prevenite la reapariţie) graficul de control reflectă capabilitatea
fundamentală a procesului. Pentru graficul p (şi toate celelalte grafice de atribute),
capabilitatea procesului diferă de cea a datelor variabile în sensul că fiecare punct de pe
graficul pentru atribute indică direct procentul sau rata de produse neconforme (în afara
specificaţiei) la cerinţele clientului, în timp ce punctele de pe graficele pentru variabile indică
ce anume produce procesul, indiferent de specificaţiilor tehnice. De aceea, pentru graficele de
atribut, capabilitatea este simplu definită ca proporţia sau rata medie de produse neconforme,
în timp ce capabilitatea pentru grafice de variabile se referă la variaţiile totale
(inerente)( 6σˆ R / 2 ) produse de un proces (stabil), cu şi/sau fără reglajele pentru centrarea
procesului la specificaţiile ţintă.
D.1. Calcularea capabilităţii procesului
• Pentru un grafic p, capabilitatea procesului este reflectată de către media
neconformităţilor procesului, p , calculat când toate punctele sunt în control. Dacă se
doreşte, aceasta poate fi exprimată ca proporţia pieselor conformităţilor cu specificaţia
(1- p ).
• Pentru o estimare preliminară a capabilităţii procesului, folosiţi date istorice, dar excludeţi
datele punctuale asociate cu cauzele speciale.
• Pentru un studiu formal al capabilităţii procesului, trebuiesc aduse noi date, preferabil
pentru 25 sau mai multe perioade, cu punctele care toate reflectă controlul statistic. p -ul
pentru aceste perioade consecutive în control este o estimare mai bună a capabilităţii reale
a procesului.
-106-
ÎMBUNĂTĂŢIŢI CAPABILITATEA PROCESULUI
-107-
III GRAFICE DE CONTROL PENTRU ATRIBUTE
• Când intervenţii sistematice în sistem au fost făcute, efectele lor trebuie să devină
aparente în graficele de control; graficul devine o cale de verificare a eficacităţii acţiunii.
• Când schimbarea procesului este implementată, graficul de control trebuie monitorizat cu
grijă. Această perioadă de schimbare poate fi catastrofală operaţiilor, potenţial putând
cauza noi probleme de control care ar putea ascunde efectul adevărat a l schimbării
sistemului.
• După ce au fost identificate şi corectate orice cauze speciale de variaţie care au apărut pe
perioada de schimbare, procesul va fi în control statistic la o nouă medie a procesului.
Această nouă medie care reflectă performanţa în control poate fi utilizată ca bază pentru
controlul continuu al procesului. Oricum, trebuie să continue investigaţia şi îmbunătăţirea
procesului.
-108-
Figura 38. Graficul np pentru numărul neconformităţilor.
-109-
III GRAFICE DE CONTROL PENTRU ATRIBUTE
Secţiunea 2
GRAFICUL np PENTRU NUMĂRUL NECONFORMITĂŢILOR
Graficul np (vezi figura 38.) măsoară numărul de piese neconforme (cu discrepanţe sau aşa
numite piese defecte) dintr-un lot în control. Este identic cu graficul p cu excepţia că este
înregistrat numărul real de piese neconforme şi nu proporţia lor în eşantion. Atât graficul p cât
şi np sunt potrivite pentru aceleaşi situaţii de bază, cu posibilitatea de trece la graficul np dacă
(a) numărul real de neconformităţi este mai plin de semnificaţii sau mai simplu pentru a
raporta atunci proporţia şi (b) mărimea eşantionului rămâne constantă de la perioadă la
perioadă. Detaliile instrucţiunilor pentru graficul np sunt virtual identice cu acelea pentru
graficul p, excepţiile sunt notate mai jos.
A. CULEGEREA DATELOR
(Vezi Secţiunea 1, Partea A a acestui capitol, excepţiile sunt notate mai jos)
Mărimea eşantionului de control trebuie să fie egală. Perioada de subgrupare trebuie să aibă
sens în termenii intervalelor de producţie şi sistemelor feedback, şi eşantioanele trebuie să fie
suficient de largi pentru a permite mai multe piese neconforme să apară în fiecare subgrup.
Înregistraţi mărimea eşantionului pe formular.
Înregistraţi şi înscrieţi numărul de neconformităţi în fiecare subgrup (np).
-110-
Figura 39. Graficul c pentru numărul de neconformităţi.
-111-
III GRAFICE DE CONTROL PENTRU ATRIBUTE
Secţiunea 3
GRAFICUL c PENTRU NUMĂRUL DE NECONFORMITĂŢI
Graficul c (vezi Figura 39) măsoară numărul de neconformităţi (discrepanţe sau aşa numitele
defecte) într-un lot în control (opus numărului de unităţi găsite neconforme, cum sunt înscrise
în graficul np). Graficul c necesită o mărime a eşantionului constantă sau valoarea
materialului controlat. El este aplicat în două tipuri majore de situaţii de control:
Când neconformităţile sunt risipite în fluxul continuu al produsului (de exemplu, bavurile pe
un bolţ de vinil, bulele în parbriz, sau punctele de izolaţie subţire pe un conductor) şi unde
trata medie de neconformităţi poate fi exprimată (de exemplu bavuri pe 100m2 de vinil).
Unde neconformităţile din surse potenţiale diferite pot fi găsite într-o singură unitate de
control (de exemplu, instrucţiuni de reparaţii la o secţie din staţia de reparaţii, unde fiecare
vehicul individual sau componentă are una sau mai multe varietăţi largi de neconformităţi
potenţiale).
Următoarele reprezintă paşi în construirea şi aplicarea graficului c, care este similar cu modul
de bază descris anterior la graficul p; excepţiile sunt notate mai jos:
A. CULEGEREA DATELOR
(vezi Secţiunea 1, Partea A a acestui capitol; excepţiile sunt notate mai jos).
• Mărimea eşantionului controlat (nr. de unităţi, suprafaţa fabricii, lungimea sârmei, etc.)
trebuie să fie egală, astfel valorile înscrise a lui c vor reflecta schimbarea în calitatea
performanţei (rata apariţiei neconformităţilor, c) mai mult decât schimbări în expunere
(aceiaşi mărime, n). Înregistraţi mărimea eşantionului pe formular.
• Înregistraţi şi înscrieţi numărul de neconformităţi în fiecare subgrup (c).
-112-
Figura 40. Graficul u pentru neconformităţi pe unitate
-113-
III GRAFICE DE CONTROL PENTRU ATRIBUTE
Secţiunea 4
GRAFICUL u PENTRU NECONFORMITĂŢI PE UNITATE
Graficul u (vezi Figura 40) măsoară numărul de neconformităţi (discrepanţe sau aşa numitele
defecte) pe unitatea raportată de control în subgrupe care pot avea mărimi ale eşantionului
diferite (sau valori ale materialului controlat). Este similar cu graficul c cu excepţia că
numărul neconformităţilor este exprimat pe baza unei unităţi. Atât graficul c cât şi graficul u
sunt corespunzătoare pentru aceleaşi situaţii de bază; oricum, graficul u poate fi folosit dacă
eşantionul conţine mai mult de o “unitate” (pentru a face raportul mai semnificativ), şi trebuie
folosit dacă mărimea eşantionului poate varia de la perioadă la perioadă. Detaliile
instrucţiunilor pentru graficul u sunt similare cu acelea pentru graficul p; excepţiile sunt
notate mai jos:
A. CULEGEREA DATELOR
(Vezi Secţiunea 1, Partea A a acestui capitol; excepţiile sunt notate mai jos)
Mărimile eşantioanelor nu trebuie să fie constante de la subgrup la subgrup, deşi ţinându-le în
limita a 25% deasupra sau dedesubtul mediei putem simplifica calculul limitelor de control.
Înregistraţi şi înscrieţi neconformităţile pe unitate în fiecare subgrup (u):
c
u=
n
-114-
Figura 41. Graficul u – Recalcularea limitelor de control
-115-
III GRAFICE DE CONTROL PENTRU ATRIBUTE
NOTĂ: (Vezi Figura 41.) Dacă mărimea eşantionului oricărui subgrup individual este mai
mare cu 25% peste sau sub media mărimii eşantionului, recalculaţi limitele precise de
u
control aşa cum urmează: UCLu, LCLu = u ± 3 u / n = u ± 3 unde u este media
n
procesului iar n este mărimea eşantionului (număr de unităţi raportate controlate) a
subgrupei particulare. Schimbaţi limitele pe grafic şi folosiţi-le ca bază pentru
identificarea cauzelor speciale.
Notaţi că orice folosire a limitelor de control variabile este greoaie şi creează
potenţiale confuzii. Este mult mai indicat, acolo unde este posibil, să evitaţi această
situaţie prin folosirea de mărimi constante ale eşantioanelor subgrupei.
-116-
