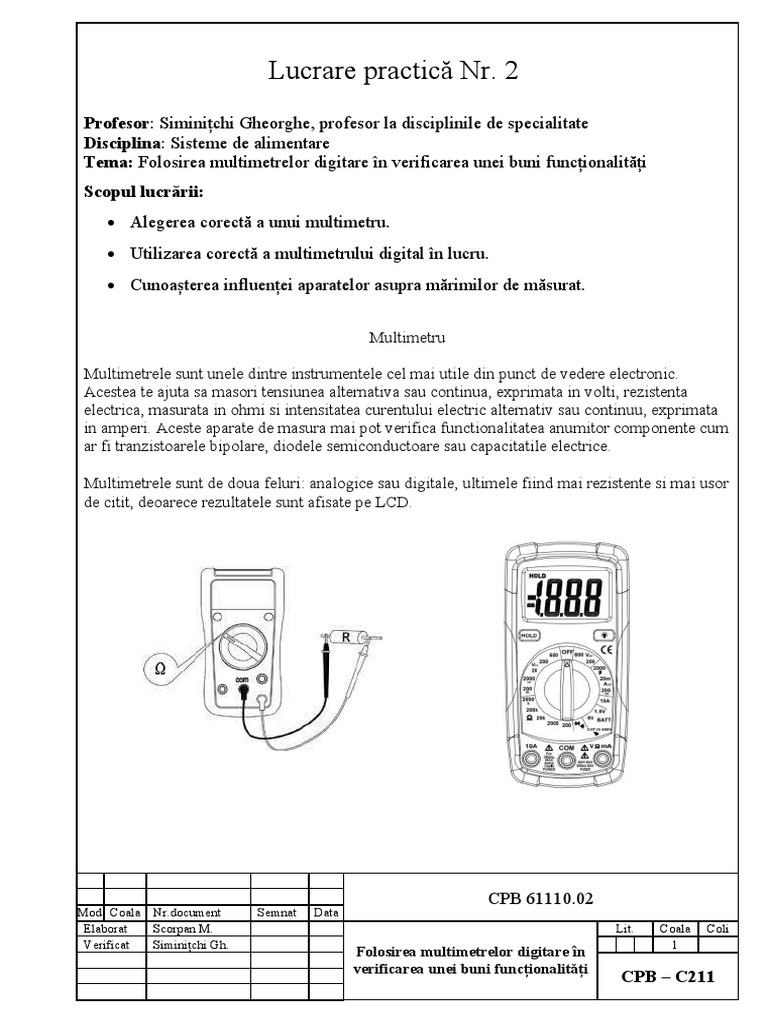

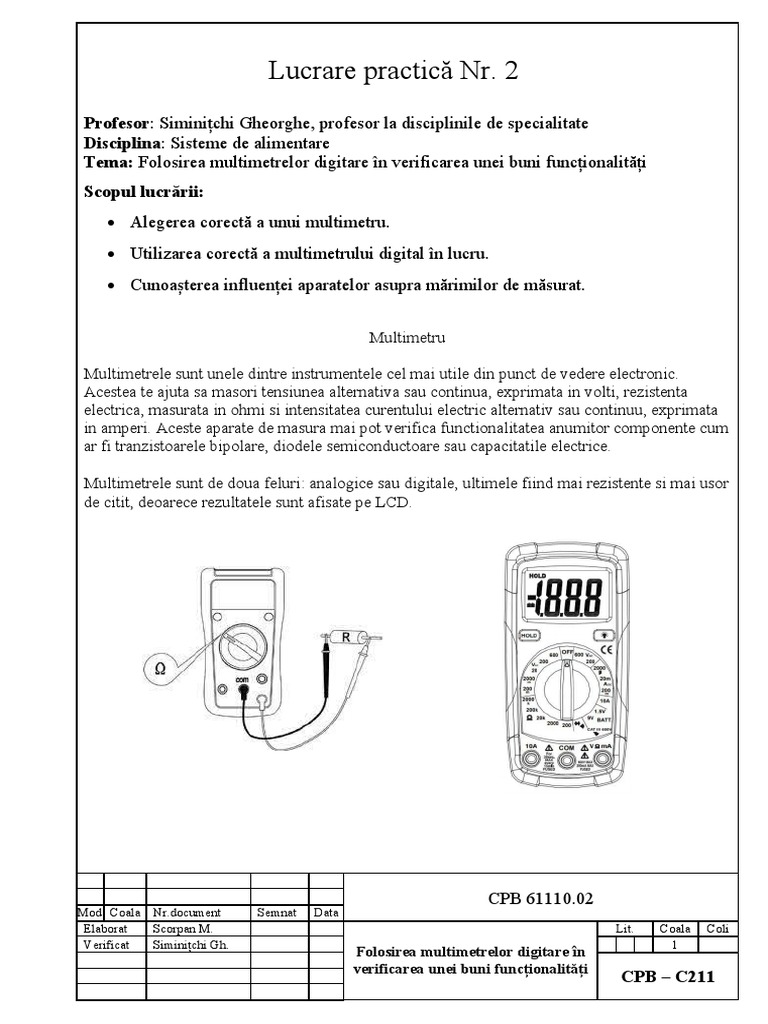

Lucrare practică Nr.

2
Profesor: Siminițchi Gheorghe, profesor la disciplinile de specialitate
Disciplina: Sisteme de alimentare
Tema: Folosirea multimetrelor digitare în verificarea unei buni funcționalități
Scopul lucrării:
 Alegerea corectă a unui multimetru.
 Utilizarea corectă a multimetrului digital în lucru.
 Cunoașterea influenței aparatelor asupra mărimilor de măsurat.

Multimetru

Multimetrele sunt unele dintre instrumentele cel mai utile din punct de vedere electronic.
Acestea te ajuta sa masori tensiunea alternativa sau continua, exprimata in volti, rezistenta
electrica, masurata in ohmi si intensitatea curentului electric alternativ sau continuu, exprimata
in amperi. Aceste aparate de masura mai pot verifica functionalitatea anumitor componente cum
ar fi tranzistoarele bipolare, diodele semiconductoare sau capacitatile electrice.

Multimetrele sunt de doua feluri: analogice sau digitale, ultimele fiind mai rezistente si mai usor
de citit, deoarece rezultatele sunt afisate pe LCD.

CPB 61110.02
Mod Coala Nr.document Semnat Data
Elaborat Scorpan M. Lit. Coala Coli
Verificat Siminițchi Gh. 1
Folosirea multimetrelor digitare în
verificarea unei buni funcționalități
CPB – C211
 Modul de lucru al multimetrelor digitale:
 Butonul On – permite pornirea si
oprirea aparatului de masura.
 Butonul Hold – cu ajutorul lui pe
ecranul LCD al multimetrului se
mentine valoarea afisata, pana la
relaxarea butonului.
 Selector gama de lucru – permite
masurarea marimilor si
determinarea componentelor, dar
si selectarea gamei de masura
pentru marimile electrice.
 Sonde de masura – acestea se
conecteaza la circuit sau la
componente.

Tipuri de multimetre

Există diferite tipuri de multimetre, cum ar fi multimetre analogice, digitale și Fluke.

Multimetru analogic

Multimetrul analogic sau VOM (Volt-Ohm-Milliammeter) este construit folosind un

bobinometru în mișcare și un indicator pentru a indica citirea pe scară. Contorul de
bobină în mișcare constă dintr-o bobină înfășurată în jurul unui tambur plasat între doi
magneți permanenți.

Pe măsură ce curentul trece prin bobină, câmpul magnetic este indus în bobină, care
reacționează cu câmpul magnetic al magneților permanenți, iar forța rezultată face ca
indicatorul atașat tamburului să devieze pe scară, indicând citirea curentului. De
asemenea, este format din arcuri atașate la tambur, care oferă o forță opusă mișcării
tamburului pentru a controla devierea indicatorului

Multimetre digitale

Cel mai folosit este un multimetru digital (DMM). DMM îndeplinește toate funcțiile de la AC la
DC, altele decât cele analogice. Are două sonde pozitive și negative indicate cu negru, iar
culoarea roșie este prezentată în figură. Sonda neagră conectată la COM JACK și sonda roșie
conectată la cerința utilizatorului pentru a măsura ohmi, volt sau amperi.

Concluzie:
În această lucrare de laborator numită: multimetre, am avut ca scop să descriem modul de
funcționare a acestora, elementele folosite în realizarea sa și să clasificăm dupa tipurile și
aplicațiile acestora, astfel pot concluziona că am îndeplinit scopurile propuse.
