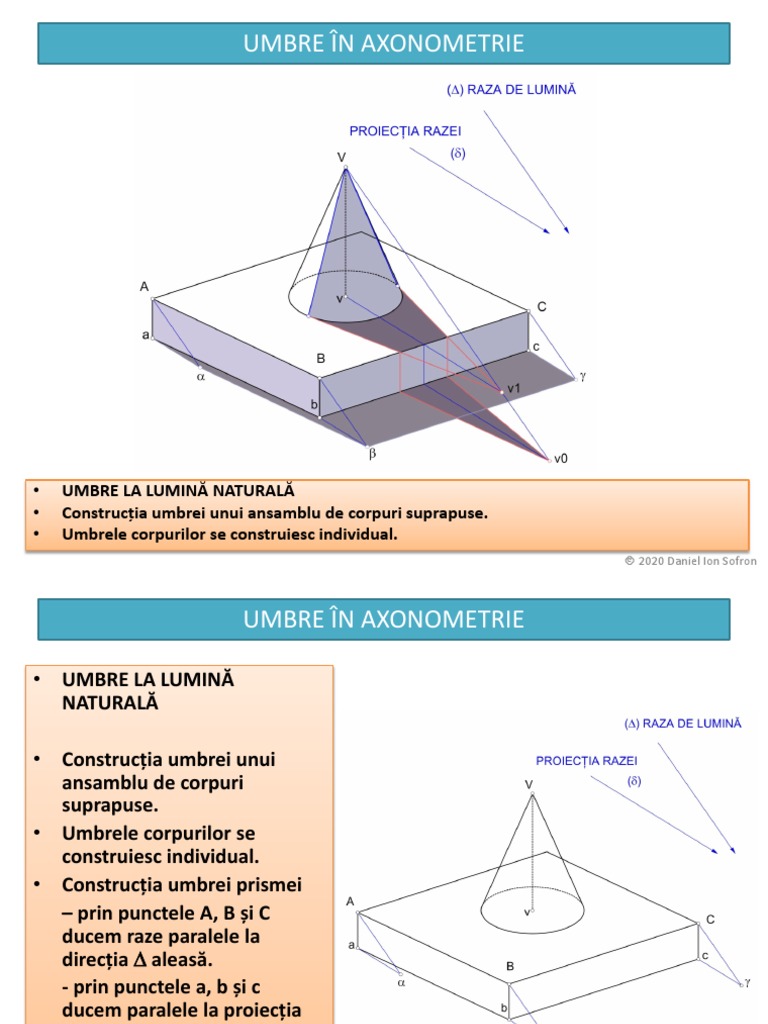

UMBRE ÎN AXONOMETRIE

• UMBRE LA LUMINĂ NATURALĂ

• Construcția umbrei unui ansamblu de corpuri suprapuse.
• Umbrele corpurilor se construiesc individual.
 2020 Daniel Ion Sofron
 UMBRE ÎN AXONOMETRIE

• UMBRE LA LUMINĂ
NATURALĂ

• Construcția umbrei unui

ansamblu de corpuri
suprapuse.
• Umbrele corpurilor se
construiesc individual.
• Construcția umbrei prismei
– prin punctele A, B și C
ducem raze paralele la
direcția ∆ aleasă.
- prin punctele a, b și c
ducem paralele la proiecția
razei - δ.
- determinăm umbrele
punctelor A, B și C pe plan
orizontal, respectiv α, β și γ.
 2020 Daniel Ion Sofron
 UMBRE ÎN AXONOMETRIE

• UMBRE LA LUMINĂ NATURALĂ

• Construcția umbrei unui

ansamblu de corpuri suprapuse.
• Umbrele corpurilor se construiesc
individual.
• Construcția umbrei prismei
– construim traseul umbrei
aruncate de prismă pe plan
orizontal unind punctele a, α, β,
γ, c.
- segmentul αβ ca umbră a
muchiei orizontale AB este
paralelă și egală cu aceasta.
- segmentul βγ ca umbră a
muchiei orizoantale BC este
paralelă și egală cu aceasta.
- segmentele αa, βb și γc sunt
umbrele muchiilor verticale Aa,
Bb și Cc și au ca direcție proiecția
razelor de lumină δ

 2020 Daniel Ion Sofron

 UMBRE ÎN AXONOMETRIE

• UMBRE LA LUMINĂ NATURALĂ

• Construcția umbrei unui

ansamblu de corpuri suprapuse.
• Umbrele corpurilor se construiesc
individual.
• Construcția umbrei conului
– construim umbra înălțimii
conului Vv.
- prin vârful V ducem paralelă la
direcția razei de lumină aleasă ∆.
- prin vârful v (aflat pe fața
superioară a prismei) ducem o
paralelă la proiecția razei - δ.
- determinăm umbra vârfului
conului v1
- Punctul v1 se află poziționat
înafara feței superioare a prismei.
– Se deduce de aici că umbra
conului va ajunge pe planul
orizontal de cotă 0.

 2020 Daniel Ion Sofron

 UMBRE ÎN AXONOMETRIE
• UMBRE LA LUMINĂ NATURALĂ

• Construcția umbrei unui

ansamblu de corpuri
suprapuse.
• Umbrele corpurilor se
construiesc individual.
• Construcția umbrei conului
– construim umbra înălțimii
conului Vv.
- umbra înălțimii conului
(trasată din punctul v) ajunge la
muchia prismei, va coborî pe
fața verticală pe planul de cotă
0, apoi își va continua traseul
după direcția δ până la
intersecția cu raza de lumină
trasată prin V.
- apare punctul v0 ca umbră a
vârfului conului pe planul de
cotă 0.

 2020 Daniel Ion Sofron

 UMBRE ÎN AXONOMETRIE

• UMBRE LA LUMINĂ NATURALĂ

• Construcția umbrei unui

ansamblu de corpuri
suprapuse.
• Umbrele corpurilor se
construiesc individual.
• Construcția umbrei conului
– construim traseul umbrei
conului pe fața superioară a
prismei – din punctul v0 se
duc tangente la elipsă.
- din cele două puncte de pe
elipsă se duc generatore
spre vârful conului (aceste
generatoare formează
SEPARATRICEA care separă
zona luminată de zona
umbrită de pe suprafața
conului).
 2020 Daniel Ion Sofron
 UMBRE ÎN AXONOMETRIE

• UMBRE LA LUMINĂ NATURALĂ

• Construcția umbrei unui

ansamblu de corpuri
suprapuse.
• Umbrele corpurilor se
construiesc individual.
• Construcția umbrei conului
– de pe muchia prismei,
traseul umbrei conului
coboară pe fața verticală a
prismei până la planul de
cotă 0, apoi continuă spre
punctul v0.
- umbra aruncată de con se
proiectează parțial pe fața
superioară a prismei, parțial
pe planul orizontal de cotă 0.

 2020 Daniel Ion Sofron

 UMBRE ÎN AXONOMETRIE

• UMBRE LA LUMINĂ NATURALĂ

• Construcția umbrei unui

ansamblu de corpuri
suprapuse.
• Umbrele corpurilor se
construiesc individual.
• Construcția umbrelor proprii
ale celor 2 corpuri.
• Umbra proprie a CONULUI
este determinată de
SEPARATRICE și apare în
zona care nu este expusă
luminii.
• Umbra proprie a PRISMEI
apare pe cele două fețe
verticale care aruncă umbră
pe planul orizontal.

 2020 Daniel Ion Sofron

 UMBRE ÎN AXONOMETRIE

• UMBRE LA LUMINĂ NATURALĂ

• Construcția umbrei unui

ansamblu de corpuri
suprapuse.
• Umbrele corpurilor se
construiesc individual.
• Construcția UMBRELOR
ARUNCATE de cele două
corpuri.
• Umbrele se redau prin
aceeași valoare pe toată
suprafața, fără a fi
degradate.
• UMBRELE ARUNCATE sunt
MAI ÎNCHISE decât
UMBRELE PROPRII.

 2020 Daniel Ion Sofron
