Otel INOX

12/29/2022

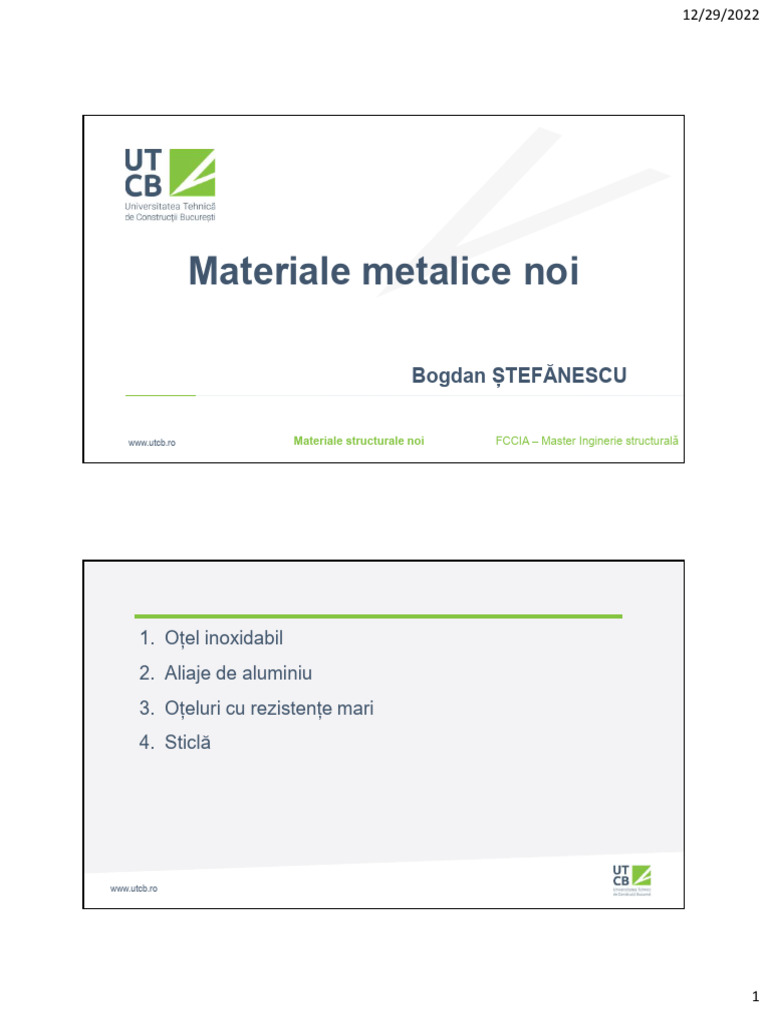

Materiale metalice noi
Bogdan ȘTEFĂNESCU
www.utcb.ro Materiale structurale noi FCCIA – Master Inginerie structurală
1. Oțel inoxidabil
2. Aliaje de aluminiu
3. Oțeluri cu rezistențe mari
4. Sticlă
www.utcb.ro
1
12/29/2022
Oțel inoxidabil
Bogdan ȘTEFĂNESCU
www.utcb.ro Materiale structurale noi FCCIA – Master Inginerie structurală
1. Cum apare nevoia de oțel inoxidabil

2. Ce este oțelul inoxidabil
3. Proprietăți ale oțelurilor inoxidabile
4. Mărci de oțel inoxidabil și alegerea materialului
5. Verificări ale elementelor structurale
6. Exemple de utilizare a oțelurilor inoxidabile în construcții
7. Resurse bibliografice
www.utcb.ro
2
12/29/2022
1. Nevoia de oțel inoxidabil

Practic, orice construcție poate fi realizată din oțel.
Probleme la utilizarea oțelului ca material de construcții:
• Rezistența redusă la coroziune;
• Rezistența redusă la foc (rezistențele și modulele de
elasticitate au scăderi importante la temperaturi de câteva
sute de grade);
• Prețul mai ridicat în comparație cu alte materiale de
construcție tradiționale.
www.utcb.ro
1. Cum apare nevoia de oțel inoxidabil

Soluții disponibile pentru combaterea coroziunii sau pentru evitarea
apariției acesteia:
• vopsire;
• galvanizare;
• utilizarea oțelurilor patinabile (rezistente la coroziune);
• utilizarea oțelului inoxidabil.
www.utcb.ro
3
12/29/2022

Oțel inoxidabil – o familie de oțeluluri rezistente la coroziune
și la temperatură, care conțin cel puțin 10,5% crom (Cr) [1].
Alte elemente de aliere:

• Carbon (C); • Siliciu (Si);
• Nichel (Ni); • Sulf (S);
• Mangan (Mn); • Fosfor (P);
• Molibden (Mo); • Azot (N).
• Cupru (Cu);
www.utcb.ro

2.1. Noțiuni de metalurgie
Structura cristalină a oțelului
Alotropie (polimorfism) – proprietatea unui metal de a cristaliza în diferite
sisteme cristaline, în fucție de temperatură și de alți factori.
www.utcb.ro
4
12/29/2022

2.1. Noțiuni de metalurgie – diagrama Fe-C [2]
www.utcb.ro

Ferita – fierul α; constituentul de bază al oțelului la temperatura ambiantă;
www.utcb.ro
5
12/29/2022

Austenita – fierul γ; constituent al oțelului la temperaturi ridicate;
Ferita
www.utcb.ro

Martensita – constituent dur și fragil al oțelului; are rezistențe mari; este o
ferită suprasaturată cu carbon; apare dacă răcirea se face cu o viteză mai
mare decât o anumită valoare; apare mai rar în cazul oțelurilor cu conținut
redus de carbon (până la 0,3%).
Austenita
Ferita
www.utcb.ro
6
12/29/2022

2.2. Tipuri de oțeluri inoxidabile [3]:
• Oțeluri inoxidabile austenitice;
• Oțeluri inoxidabile feritice;
• Oțeluri inoxidabile martensitice;
• Oțeluri inoxidabile duplex;
• Oțeluri durificate prin precipitare.
www.utcb.ro

• Oțeluri inoxidabile austenitice • cele mai utilizate;
• microstructură austenitică la temperatura
camerei;
• Oțeluri inoxidabile martensitice; • în general, au conținut mare de nichel (Ni);
• ductilitate ridicată;
• bună sudabilitate;
• Oțeluri durificate prin precipitare. • rezistență bună la coroziune;
• rezistențe mecanice bune.
www.utcb.ro
7
12/29/2022

• Oțeluri inoxidabile austenitice; • microstructură feritică la temperatura
camerei;
• Oțeluri inoxidabile feritice
• în general, au conținut mic de nichel (Ni);
• Oțeluri inoxidabile martensitice; • ductilitate mai slabă decât cele austenitice;
• sudabilitate mai slabă decât cele
austenitice;
• Oțeluri durificate prin precipitare. • în general, rezistență la coroziune mai
slabă decât cele austenitice dar rezistență
mai bună la fisurare sub tensiuni în mediu
coroziv.
www.utcb.ro

• Oțeluri inoxidabile austenitice; • în general, nu sunt utilizate pentru
construcții sudate;
• permit obținerea unor rezistențe mari
• Oțeluri inoxidabile martensitice prin tratamente termice;
• în general, restul proprietăților sunt mai
slabe decât în cazul celorlalte oțeluri
• Oțeluri durificate prin precipitare. inoxidabile.
www.utcb.ro
8
12/29/2022

• Oțeluri inoxidabile austenitice; • cunoscute și ca “oțeluri austenito-feritice”;
• microstructură mixtă;
• combină cele mai bune proprietăți ale
• Oțeluri inoxidabile martensitice; oțelurilor austenitice și ale celor feritice;
• rezistențe mecanice mai mari decât
• Oțeluri inoxidabile duplex
oțelurile austenitice; sudabilitate similară;
• Oțeluri durificate prin precipitare. • rezistență similară sau mai bună decât
cele austenitice la fisurare sub tensiuni în
mediu coroziv.
www.utcb.ro

• Oțeluri inoxidabile austenitice; • au rezistențele mecanice cele mai mari,
obținute în urma unor tratamente termice;
• în mod normal, nu sunt utilizate pentru
• Oțeluri inoxidabile martensitice; construcții sudate.
• Oțeluri durificate prin precipitare.
Informații mai detaliate, incluzând valori numerice, despre aceste tipuri de
oțeluri inoxidabile se pot obține consultând și SCI_P413 - Design Manual for
Structural Stainless Steel (4th edition - 2017) [1].
www.utcb.ro
9
12/29/2022

3.1. Diagrame de comportare pentru oțeluri inoxidabile
3.2. Definirea limitei de curgere convenționale
3.3. Câteva observații referitoare la proprietăți
3.4. Câteva comentarii referitoare la impactul asupra mediului
www.utcb.ro

3.1. Diagrame de comportare pentru oțeluri inoxidabile [1]
Oțelurile inoxidabile nu
au palier de curgere.
SCI_P413 [1] - Fig. 2.2
www.utcb.ro
10
12/29/2022

3.1. Diagrame de comportare pentru oțeluri inoxidabile [1]
Comportarea până la
ε = 0,75%.
SCI_P413 [1] - Fig. 2.1
www.utcb.ro

3.2. Definirea limitei de curgere convenționale [1]
SCI_P413 [1] - Fig. 2.3
www.utcb.ro
11
12/29/2022

3.3. Câteva observații referitoare la proprietăți [1]:
• În comparație cu oțeluri carbon, proprietățile oțelurilor inoxidabile sunt mai
mult influențate de procesele metalurgice de obținere produselor;
• Rezistențele oțelurilor inoxidabile pot fi mărite prin formare la rece, în
special în cazul celor austenitice;
• Ca urmare a formării la rece, produsele din oțelurile inoxidabile:
• au o nesimetrie sporită în comportarea la întindere și la compresiune;
• sunt anizotrope (curbe de comportare diferite în lungul direcției de
laminare, perpendicular pe aceasta).
www.utcb.ro

3.4. Câteva comentarii referitoare la impactul asupra mediului [1]:
• O problemă tot mai actuală – evaluarea ciclului de viață (LCA – life cycle
assessment) – luarea în considerare a următorilor factori:
• Costurile inițiale;
• Costurile generate de întreținere;
• Diminuarea cantităților de materiale care ajung la groapa de gunoi;
• Utilizarea materialelor reciclate;
• Durata de viață;
• Probleme de mediu.
www.utcb.ro
12
12/29/2022

• În această idee, chiar în condițiile unor costuri inițiale mai mari, utilizarea
unui material o rezistență mai bună la coroziune:
• poate reduce semnificativ costurile generate de întreținere;
• poate reduce duratele de nefuncționare, în cazul echipamentelor
industriale;
• poate reduce numărul elementelor necesar a fi înlocuite în viitor.
• Costul inițial al unor elemente structurale din oțel inoxidabil – semnificativ
mai mare decât costul unor elemente echivalente din oțel-carbon.
www.utcb.ro

• Utilizarea unui oțel (inoxidabil) cu o rezistență mai bună reduce costurile –
secțiunile necesare sunt mai mici și compensează creșterea de preț;
• Utilizarea unui oțel inoxidabil:
• reduce costurile implicate de protecția anticorozivă;
• poate reduce numărul necesar de inspecții periodice, precum și costurile
acestora;
• În general, la producerea oțelului inoxidabil – cel puțin 60% material reciclat;
• Ca și oțelul-carbon, oțelul inoxidabil – 100% reciclabil.
www.utcb.ro
13
12/29/2022
4. Mărci și alegerea materialului

4.1. Denumirea oțelurilor inoxidabile
4.2. Coroziunea
4.3. Recomandări referitoare la alegerea materialului
www.utcb.ro
4. Mărci de oțel și alegerea materialului

4.1. Denumirea oțelurilor inoxidabile [1]
În Europa, oțelurile inoxidabile sunt denumite, conform familiei de standarde
EN 10088 [4], [5], [6], atât în sistem numeric, cât și simbolic. De exemplu,
oțelul inoxidabil 1.4307 este cunoscut și ca X2CrNi18-9.
1. 43 07
Oțel O familie de oțeluri inoxidable Identificarea mărcii
X 2 CrNi 18-9
Oțel înalt 100 × % de Simbolurile chimice ale % principalelor
aliat carbon principalelor elem. de aliere elemente de aliere
www.utcb.ro
14
12/29/2022

Familii de oțeluri inoxidabile, conform SR EN 10027-2 [7]:
1.40XX Oțel inoxidabil cu Ni < 2,5% fără Mo, Nb și Ti
1.41XX Oțel inoxidabil cu Ni < 2,5% și Mo dar fără Nb și Ti
1.43XX Oțel inoxidabil cu Ni ≥ 2,5% fără Mo, Nb și Ti
1.44XX Oțel inoxidabil cu Ni ≥ 2,5% și Mo dar fără Nb și Ti
1.45XX Oțeluri inoxidabile cu adaosuri speciale
1.46XX Oțeluri inoxidabile și aliaje de Ni refractare
Ni – nichel; Mo – molibden ; Nb – niobiu ; Ti – titan
www.utcb.ro

Familii de oțeluri inoxidabile, conform SR EN 10037-2 [7]:
Ni – nichel; Mo – molibden ; Nb – niobiu ; Ti – titan
www.utcb.ro
15
12/29/2022

4.2. Coroziunea
Principala diferență din punctul de vedere al coroziunii (SR EN 1993-1-4 [8]):
• Oțeluri carbon protecția și, implicit, durata medie de viață – separat față
de calculul structural, determinată de tratamentele de protecție ulterioare;
• Oțeluri inoxidabile durata medie de viață determinată prin:
• alegerea materialului;
• procesul de calcul;
• procedurile de fabricație;
• conformarea la condițiile de mediu.
www.utcb.ro

4.2. Coroziunea
Spre deosebire de cazul oțelurilor carbon, oxidul se formează și pe suprafața
oțelurilor inoxidabile (SR EN 1993-1-4 [8]) dar este:
• Bogat în crom (Cr), stabil și neporos;
• Foarte aderent la metal;
• Capabil să se autorefacă în prezența aerului sau a mediului coroziv;
• Foarte rezistent la coroziune chimică;
-6
• O peliculă pasivă foarte subțire (cca. 5 × 10 mm).
www.utcb.ro
16
12/29/2022

4.2. Coroziunea
Tipuri de coroziune (SR EN 1993-1-4 [8] – Anexa A):
• Coroziunea în puncte;
• Coroziune prin fisurare;
• Coroziunea bimetal;
• Fisurare datorită efectului combinat al coroziunii și tensiunii;
• Coroziunea generală;
• Corodarea intercristalină și dezintegrarea sudurilor.
www.utcb.ro

4.2. Coroziunea
Tipuri de coroziune (Dalban [2]):
www.utcb.ro
17
12/29/2022

4.2. Coroziunea
Medii corozive de avut în vedere (SCI_P413 [1]):
• Atmosfera (aer liber);
• Apa de mare;
• Alte ape;
• Medii chimice;
• Soluri (terenuri de fundare).
www.utcb.ro

4.2. Coroziunea
Importanța detaliilor
(SCI_P413 [1] Fig. 3.1)
www.utcb.ro
18
12/29/2022

4.3. Recomandări referitoare la alegerea materialului [1], [8]
SR EN 1993-1-4 [8] – Anexa A recomandă o procedură pentru alegerea
materialului în cazul oțelurilor inoxidabile austenitice și austenito-feritice.
Această procedură nu ține cont de (SCI_P413 [1]):
• Disponibilitatea mărcii sau a produsului;
• Cerințele de finisare a suprafeței, generate de exigențe arhitecturale sau
de igienă;
• Metodele (detaliile) de îmbinare.
www.utcb.ro

Procedura (SCI_P413 [1]) presupune îndeplinite următoarele condiții:
• Mediul de exploatare este relativ neutru (pH între 4 și 10);
• Elementul structural nu este expus unui flux generat de vreun proces
chimic și nici nu este parte a acestuia;
• Mediul de exploatare nu este submersat în apă de mare nici permanent și
nici în mod frecvent.
În situația în care aceste condiții nu sunt îndeplinite, trebuie cerut ajutorul
specialiștilor în domeniu.
www.utcb.ro
19
12/29/2022

În aceste condiții, procedura (SCI_P413 [1]) presupune parcurgerea
următorilor pași:
1. Calculul factorului (coeficientului) de rezistență la coroziune (CRF) al
mediului de exploatare;
2. Calculul clasei de rezistență la coroziune (CRC) pentru CRF calculat;
3. Alegerea materialului (a mărcii de oțel inoxidabil).
Desigur, alegerea concretă se face și în funcție de rezistența necesară și de
disponibilitatea produselor respective.
www.utcb.ro

CRF (SCI_P413 [1]) depinde de severitatea condițiilor de mediu și se
calculează ca:
CRF = F1 + F2 + F3
în care:
F1 = Riscul de expunere la cloruri din apa sărată sau din săruri de dezghețare;
F2 = Riscul de expunere la dioxid de sulf;
F3 = Regimul de curățare sau expunerea la spălare prin ploaie.
.
www.utcb.ro
20
12/29/2022

SCI_P413 [1] recomandă alegerea valorilor din următoarele tabele:
www.utcb.ro

SCI_P413 [1] recomandă alegerea valorilor din tabele (Tab 3.3 – continuare):
www.utcb.ro
21
12/29/2022

www.utcb.ro

www.utcb.ro
22
12/29/2022
5. Verificări ale elementelor

Prezentare a unor elemente specifice din SR EN 1993-1-4 [8]
prin comparație cu prevederi echivalente din SR EN 1993-1-1 [9].
5.1. Comentarii generale
5.2. Diferențe pentru SLS
5.3. Diferențe pentru SLU
www.utcb.ro

γM SR EN 1993-1-4 SR EN 1993-1-1
5.1. Comentarii generale [8]
γM0 1,1 1,0
Diferențe – valori γM recomandate γM1 1,1 1,0
γM2 1,25 1,25
www.utcb.ro
23
12/29/2022

5.1. Comentarii generale [8] E SR EN 1993-1-4 SR EN 1993-1-1
Diferențe – valori E diferite E (MPa) Valori diferite 210000
www.utcb.ro

SR EN 1993-1-4 SR EN 1993-1-1
Diferențe – clasa secțiunii
(Exemplu – inimă solicitată la
încovoiere)
www.utcb.ro
24
12/29/2022

SR EN 1993-1-4 SR EN 1993-1-1
Diferențe – clasa secțiunii
(Exemplu – talpă în consolă
comprimată uniform)
www.utcb.ro

5.2. Diferențe pentru SLS – calculul săgeților [8]
Diferențe – comportare neliniară un modul de elasticitate secant
SCI_P413 [1] - Fig. 2.1
www.utcb.ro
25
12/29/2022

Diferențe – modul secant Es,ser E SR EN 1993-1-4 SR EN 1993-1-1
E (MPa) Es,ser 210000
www.utcb.ro

Diferențe – modul secant Es,ser E SR EN 1993-1-4 SR EN 1993-1-1
E (MPa) Es,ser 210000
www.utcb.ro
26
12/29/2022

5.3. Diferențe pentru SLU [8] – flambaj bare comprimate și încovoiate
SR EN 1993-1-4 SR EN 1993-1-1
N Ed M y , Ed  M y , Ed M  M z , Ed
 k yy  k yz z , Ed 1 (6.61)
 y N Rk M y , Rk M z , Rk
 LT
 M1  M1  M1
N Ed M y, Ed  M y, Ed M  M z , Ed
 k zy  k zz z , Ed 1 (6.62)
 z N Rk M y, Rk M z , Rk
 LT
 M1  M1  M1
www.utcb.ro

SR EN 1993-1-4 SR EN 1993-1-1
www.utcb.ro
27
12/29/2022

SR EN 1993-1-4 SR EN 1993-1-1
www.utcb.ro

SR EN 1993-1-4 SR EN 1993-1-1
www.utcb.ro
28
12/29/2022

SR EN 1993-1-4 SR EN 1993-1-1
www.utcb.ro

5.3. Diferențe pentru SLU (SR EN 1993-1-8 [10]) – îmbinări cu șuruburi
SR EN 1993-1-4 SR EN 1993-1-8
SR EN 1993-1-4 SR EN 1993-1-8
www.utcb.ro
29
12/29/2022
6. Exemple de utilizare
Câteva exemple de utilizare a oțelurilor inoxidabile în construcții,
prezentate în ghidul american AISC Design Guide 27 –
Structural Stainless Steel [11]
www.utcb.ro
6. Exemple de utilizare [11]
www.utcb.ro
30
12/29/2022
www.utcb.ro
www.utcb.ro
31
12/29/2022
www.utcb.ro
www.utcb.ro
32
12/29/2022
www.utcb.ro
www.utcb.ro
33
12/29/2022
www.utcb.ro
www.utcb.ro
34
12/29/2022
O selecție de surse de informare la zi
www.utcb.ro
1. SCI_P413 – Design Manual for Structural Stainless Steel (4th edition - 2017) -
http://www.steel-stainless.org/media/1446/p413-designmanual-structuralstainless-steelbiz.pdf
www.utcb.ro
35
12/29/2022
1. SCI_P413 – Design Manual for Structural Stainless Steel (4th edition - 2017)
2. Dalban C., Chesaru E., Dima S., Serbescu C. – Construcții cu structură metalică, Editura
Didactică și Pedagogică, 1997
www.utcb.ro
3. SCI_P421 – Design Manual for Structural Stainless Steel (4th edition - 2017) – Commentary
http://www.steel-stainless.org/media/1425/p421-dmsss4-commentary-steelbiz.pdf
www.utcb.ro
36
12/29/2022
3. SCI_P421 – Design Manual for Structural Stainless Steel (4th edition - 2017) – Commentary
4. EN 10088-1 – Stainless steels – Part 1: List of stainless steels
5. EN 10088-2 – Stainless steels – Part 2: Technical delivery conditions for sheet/plate and strip
for general purposes
6. EN 10088-3 – Stainless steels – Part 3: Technical delivery conditions for semi-finished
products, bars, rods and sections general purposes
7. SR EN 10037-2 – Sisteme de simbolizare pentru oțeluri – Partea 2: sistemul numeric
www.utcb.ro
8. SR EN 1993-1-4 – Eurocod 3: Proiectarea structurilor de oțel – Partea 1-4: Reguli generale –
Reguli suplimentare pentru elemente structurale din oțeluri inoxidabile
www.utcb.ro
37
12/29/2022
9. SR EN 1993-1-1 – Eurocod 3: Proiectarea structurilor de oțel – Partea 1-1: Reguli generale și
reguli pentru clădiri
www.utcb.ro
10. SR EN 1993-1-8 – Eurocod 3: Proiectarea structurilor de oțel – Partea 1-8: Proiectarea
îmbinărilor
www.utcb.ro
38
12/29/2022
îmbinărilor
11. AISC Design Guide 27 – Structural Stainless Steel
www.utcb.ro
îmbinărilor
12. ANSI/AISC 370-21 – Specification for Structural Stainless Steel Buildings
https://www.aisc.org/globalassets/aisc/publications/standards/a370-21w.pdf
www.utcb.ro
39
12/29/2022
îmbinărilor
13. AISC 313-21 – Code of Standard Practice for Structural Stainless Steel Buildings
https://www.aisc.org/globalassets/aisc/publications/standards/a313-21w.pdf
www.utcb.ro
îmbinărilor
13. AISC 313-21 – Code of Standard Practice for Structural Stainless Steel Buildings
www.utcb.ro
40
12/29/2022
Vă mulțumesc!
www.utcb.ro
41

Otel INOX

Încărcat de

Informații document

Drepturi de autor

Formate disponibile

Partajați acest document

Partajați sau inserați document

Opțiuni de partajare

Vi se pare util acest document?

Este necorespunzător acest conținut?

Drepturi de autor:

Formate disponibile

Otel INOX

Încărcat de

Drepturi de autor:

Formate disponibile

12/29/2022

Materiale metalice noi

www.utcb.ro Materiale structurale noi FCCIA – Master Inginerie structurală

www.utcb.ro Materiale structurale noi FCCIA – Master Inginerie structurală

1. Cum apare nevoia de oțel inoxidabil

1. Nevoia de oțel inoxidabil

1. Cum apare nevoia de oțel inoxidabil

2. Ce este oțelul inoxidabil

Alte elemente de aliere:

2. Ce este oțelul inoxidabil

2. Ce este oțelul inoxidabil

2. Ce este oțelul inoxidabil

2. Ce este oțelul inoxidabil

2. Ce este oțelul inoxidabil

2. Ce este oțelul inoxidabil

2. Ce este oțelul inoxidabil

2. Ce este oțelul inoxidabil

2. Ce este oțelul inoxidabil

2. Ce este oțelul inoxidabil

2. Ce este oțelul inoxidabil

3. Proprietăți ale oțelurilor inoxidabile

3. Proprietăți ale oțelurilor inoxidabile

SCI_P413 [1] - Fig. 2.2

3. Proprietăți ale oțelurilor inoxidabile

SCI_P413 [1] - Fig. 2.1

3. Proprietăți ale oțelurilor inoxidabile

SCI_P413 [1] - Fig. 2.3

3. Proprietăți ale oțelurilor inoxidabile

3. Proprietăți ale oțelurilor inoxidabile

3. Proprietăți ale oțelurilor inoxidabile

3. Proprietăți ale oțelurilor inoxidabile

4. Mărci și alegerea materialului

4. Mărci de oțel și alegerea materialului

4. Mărci de oțel și alegerea materialului

4. Mărci de oțel și alegerea materialului

Ni – nichel; Mo – molibden ; Nb – niobiu ; Ti – titan

4. Mărci de oțel și alegerea materialului

4. Mărci de oțel și alegerea materialului

4. Mărci de oțel și alegerea materialului

4. Mărci de oțel și alegerea materialului

4. Mărci de oțel și alegerea materialului

4. Mărci de oțel și alegerea materialului

4. Mărci de oțel și alegerea materialului

4. Mărci de oțel și alegerea materialului

4. Mărci de oțel și alegerea materialului

4. Mărci de oțel și alegerea materialului

4. Mărci de oțel și alegerea materialului

4. Mărci de oțel și alegerea materialului

4. Mărci de oțel și alegerea materialului

4. Mărci de oțel și alegerea materialului

5. Verificări ale elementelor

5. Verificări ale elementelor structurale

5. Verificări ale elementelor structurale

5. Verificări ale elementelor structurale

5. Verificări ale elementelor structurale

5. Verificări ale elementelor structurale

SCI_P413 [1] - Fig. 2.1

5. Verificări ale elementelor structurale

5. Verificări ale elementelor structurale

5. Verificări ale elementelor structurale

5. Verificări ale elementelor structurale

5. Verificări ale elementelor structurale

5. Verificări ale elementelor structurale

5. Verificări ale elementelor structurale
