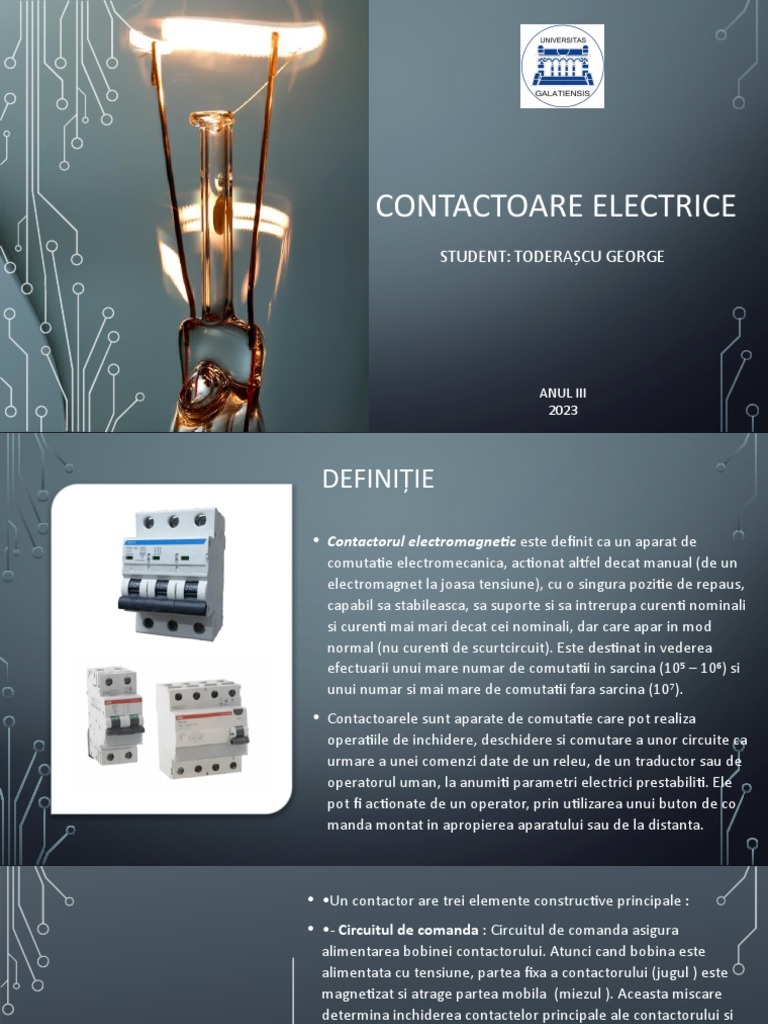

CONTACTOARE ELECTRICE

STUDENT: TODERAȘCU GEORGE

ANUL III
2023
 DEFINIȚIE

• Contactorul electromagnetic este definit ca un aparat de

comutatie elec­tro­mecanica, actionat altfel decat manual (de un
electromagnet la joasa tensiune), cu o singura pozitie de repaus,
capabil sa stabileasca, sa suporte si sa intrerupa curenti nominali
si curenti mai mari decat cei nominali, dar care apar in mod
normal (nu curenti de scurtcircuit). Este destinat in vederea
efectuarii unui mare numar de comutatii in sarcina (105 – 106) si
unui numar si mai mare de comutatii fara sarcina (107).
• Contactoarele sunt aparate de comutatie care pot realiza
operatiile de in­chi­dere, deschidere si comutare a unor circuite ca
urmare a unei comenzi date de un releu, de un traductor sau de
operatorul uman, la anumiti parametri electrici prestabiliti. Ele
pot fi actionate de un operator, prin utilizarea unui buton de co­
manda montat in apropierea aparatului sau de la distanta.
 • •Un contactor are trei elemente constructive principale :
• •- Circuitul de comanda : Circuitul de comanda asigura
alimentarea bobinei contactorului. Atunci cand bobina este
alimentata cu tensiune, partea fixa a contactorului (jugul ) este
magnetizat si atrage partea mobila  (miezul ). Aceasta miscare
determina inchiderea contactelor principale ale contactorului si
asfel   se stabileste trecerea curentului prin circuitul principal.
COMPONENTELE Atunci cand bobina nu este alimentata, miezul
CONTACTOARELOR electromagnetului revine la pozitia initiala, sub presiunea unui
resort, contactele principale sunt deschse si astfel curentul prin
ELECTRICE circuitul principal este intrerupt.
• •- Circuitul principal: Este circuitul pe care contactorul il
inchide/deschide prin intermediul contactelor principale.
Circuitul principal al contactoarelor este, de regula, un circuit
trifazat.
• •- Circuitul auxiliar: este compus contactele auxiliare destinate
a fi incluse in afara circuitului principal.
• Starea contactelor auxiliare este dependenta de starea contactelor
principale ale contactorului; exista doua tipuri  de contacte
auxiliare
• 1) Contacte Normal Deschise (ND) care se comporta ca si
contactele principale ale contatorului (adica, daca contactele
pricipale se deschid, se deschid si ele, si invers).
• 2) Contacte Normal Inchise (NI) care se comporta invers (adica,
daca contactele principale se deschid, ele se inchid  si invers).
• Unele contactoare sunt prevazute cu camere de stingere a arcului
electric, care le maresc durata de viata.
•   Din datele inscrise pe placuta contactorului se vor identifica
principalele caracteristici tehnice:
        - tensiunea de intrare pentru actionarea electromagnetului;
        - curentul nominal;
        - curentul maxim de rupere si conditiile de stingere arcului
electric.
CLASIFICAREA CONTACTOARELOR
ELECTROMAGNETICE
• Exista mai multe criterii de clasificare a contactoarelor
electromagnetice. Dintre acestea cele mai importante sunt:
A. Dupa felul curentului comutat (din circuitul cailor principale de cu­
rent):
    -contactoare de curent alternativ, monofazate sau trifazate.
     -contactoare de curent continuu.
B. Dupa felul curentului din circuitul de comanda (curent de excitatie):
      -comandate in curent continuu;
      -comandate in curent alternativ monofazat sau trifazat.
C. Dupa numarul polilor:
      -monopolare;
      -multipolare.
D. Dupa sistemul de actionare:
    -electromagnetice;
    -electropneumatice.
E. Dupa felul miscarii contactelor:
    -cu miscare de translatie pe orizontala (cazul contactoarelor de c.a. in aer);
    -cu miscare de rotatie (cazul contactoarelor de c.c.);
    -cu miscare combinata, de rotatie si translatie (cazul contactoarelor de c.a. de curenti mari);
    -cu miscare de translatie pe verticala (cazul contactoarelor in ulei).
F. Dupa tipul sarcinii (conform recomandarii CEI 158/1 si STAS 4479/74): Contactoarele de curent alternativ se
clasifica in 4 grupe:
    AC1 – pentru comanda receptoarelor cu sarcini neinductive sau slab inductive
    AC2 – pentru pornirea motoarelor cu inele de contact si la franarea prin contracurent;
    AC3 – pentru pornirea motoarelor in scurtcircuit si la oprirea acestora in plin mers;
    AC4 – pentru pornirea motoarelor in scurtcircuit la mersul cu locuri si la inversarea sensului de rotatie al
motoarelor.
DOMENII DE UTILIZARE A
CONTACTOARELOR ELECTRICE

• Contactoarele electrice pot fi folosite într-o mare varietate

de domenii și în foarte multe aplicații care implică circuitele
electrice. Tocmai de aceea există o mare varietate de
contactoare electrice pe piața de astfel de echipamente.
Contactoarele electrice pot avea ca și domenii de utilizare
conectarea și deconectarea cu frecvență ridicată pentru
circuitele electrice a consumatorilor electrici rezistivi în cazul
iluminatului electric și a furnizării de agent termic pe bază
de curent electric, a consumatorilor care au nevoie de
motoare sau a consumatorilor care folosesc baterii
condensatoare. Pentru toate aceste domenii de utilizare
sunt disponibile diferite modele și tipuri de contactoare
electrice.
 CATEGORII DE UTILIZARE A CONTACTOARELOR ELECTROMAGNETICE DE C.A.
Categorii de utilizare Tipul consumatorului
AC-1 Sarcini neinductive sau uşor inductive (cuptoare cu rezistenţǎ)

AC-2 Motoare asincrone cu rotor bobinat, funcţionare la conectare-deconectare

AC-3 Motoare asincrone cu rotor în scurtcircuit (conectare-deconectare)

AC-4 Motoare asincrone cu rotor în scurtcircuit (conectare-deconectare şi inversare de sens)

AC-5a Alimentarea lǎmpilor cu vapori de mercur

AC-5b Alimentarea lǎmpilor cu incandescenţǎ

AC-6a Alimentarea transformatoarelor

AC-6b Comutarea bateriilor de condensatoare

AC-7a  Alimentarea sarcinilor slab inductive pentru aplicaţii domestice şi similare

AC-7b Alimentarea motoarelor pentru aplicaţii domestice şi similare

AC-8a Alimentarea compresoarelor ermetice de la instalaţii frigorifice

AC-8b  Alimentarea cu reanclanşare automatǎ a circuitelor cu declanşatoarelor de suprasarcinǎ
