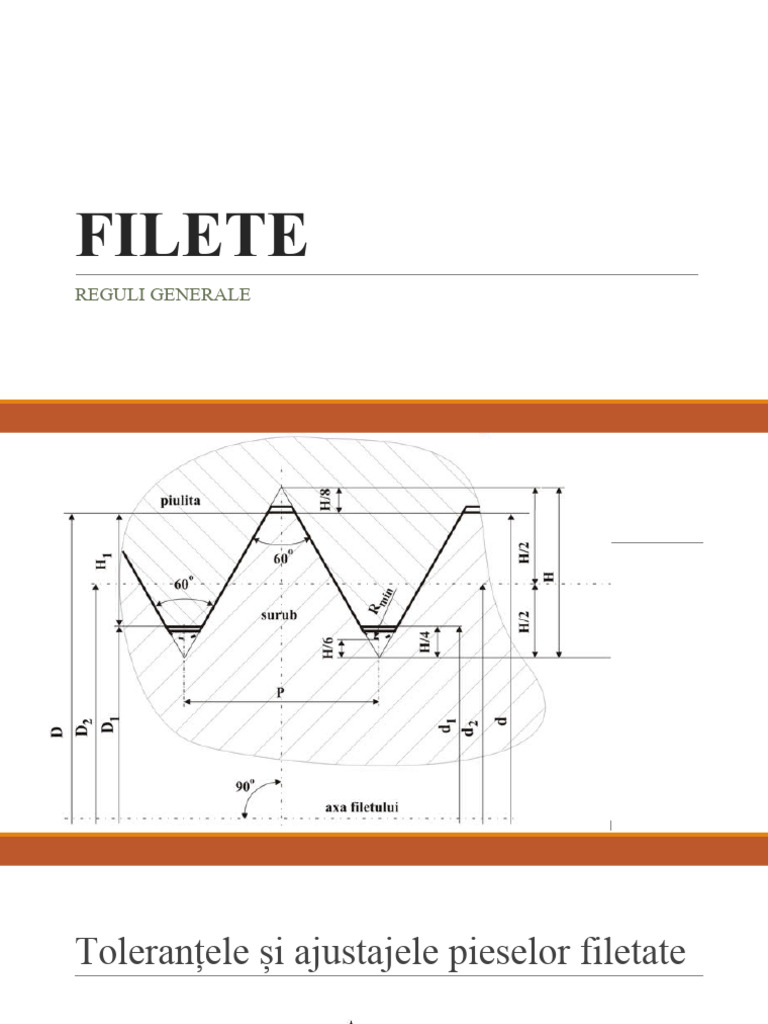

FILETE

REGULI GENERALE
Toleranțele și ajustajele pieselor filetate
 Câmpuri de toleranţă recomandate
pentru piese filetate
S – lungime de înșurubare scurtă
lmin  2,24 · p · d 0,2
N – lungime de înșurubare normală
lmax  6,7 · p · d0,2
L – lungime de înșurubare lungă
G H e f g h
Grupa de lungimi de înşurubare
Clasa de
S N L S N L S N L S N L S N L S N L
execuţie
Câmp de toleranţă

Fină 4H 5H 6H 3h4h 4h 5h4h

Mijlocie 5G 6G 7G 5H 6H 7H 6e 7e6e 6f 5g6g 5g 7g6g 5h6h 6h 7h6h
Grosolană 7G 8G 7H 8H 8g 8g
 Reguli de alegere, calcul
 TD1 şi Td depind numai de pasul şi precizia piesei

 TD2 și Td2 depind de diametrul nominal al filetului (D, d), de pasul şi de

treapta de precizie
 Toleranţa la diametrul exterior maxim al piuliţei Dmax nu se standardizează.
Se consideră diametrul exterior minim al piuliţei egal cu diametrul nominal
 Diametrul interior al şurubului d1 nu H
se tolerează, se limitează prin raza
minimă Rmin  0 ,125  p 
7
7H 17H
d1 min  d   0 ,28868  p  d 
4 12
Exemple de cotare
 M6x1 – 5g 6g: filet metric (șurub) cu diametrul nominal 6 și pasul 1 având
pentru diametrul mediu câmpul de toleranță 5g, iar pentru diametrul exterior
6g
 M6x1 – 5g 6g - 30: filet metric (șurub) cu diametrul nominal 6 și pasul 1
având pentru diametrul mediu câmpul de toleranță 5g, iar pentru diametrul
exterior 6g, având lungimea de înșurubare 30 [mm]
 M6x1 – 6H: filet metric (piuliță) cu diametrul nominal 6, pasul 1, câmpul de
toleranță al diametrului mediu și interior 6H
 M6x1 – 6H/5g 6g: ajustaj filetat cu diametrul nominal 6, pasul 1, având
câmpul de toleranță al diametrului mediu și interior al piuliței, 6H, respectiv
câmpul de toleranță al diametrului mediu al șurubului 5g, iar al diametrului
exterior 6g
Influența abaterilor de pas

2 p p 
fp    p ctg
  2
2tg tg
2 2
Influența abaterilor de unghi

2H 1 
f  
sin  2
