ALFRED

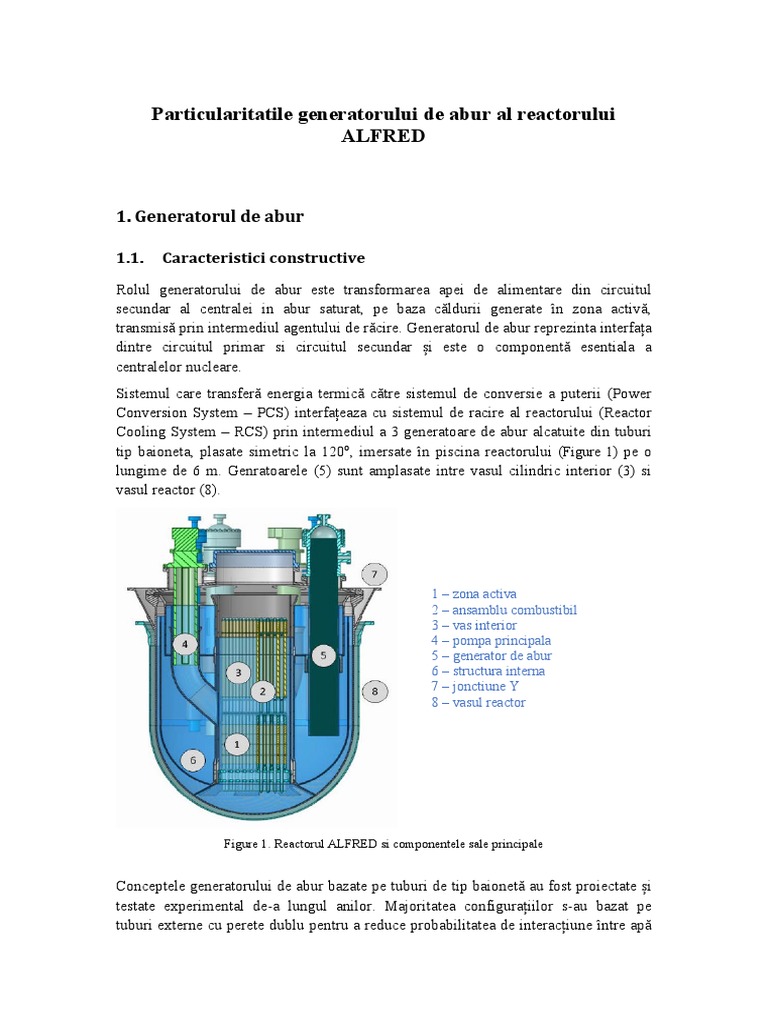

1. Generatorul de abur
1 – zona activa
2 – ansamblu combustibil
3 – vas interior
4 – pompa principala
5 – generator de abur
6 – structura interna
7 – jonctiune Y
8 – vasul reactor
Detalii constructive ale generatorului de abur in cea mai recenta configuratie a sa,
realizata in 2020, sunt prezentate in Figure 2[1].
Figure 2. Vedere de ansamblu a generatorului cu abur (stanga); secțiune transversală (mijloc); detalii
ale tubului baioneta (dreapta) (1-colector apa; 2–colector gaz; 3-tub interior (izolator); 4–tub central
(coborator); 5–tub exterior (ridicator)[1]
Generator de abur
In conceptul reactorului comercial ELFR, generatorul de abur este alcatuit din dintr-
un numar de fascicule de tuburi înfășurate în spirală pentru a maximiza suprafata de
transfer termic [2], ilustrat in Figure 5.
Figure 5. Fascicul de tuburi in spirala [3]
Capetele de admisie și evacuare ale fiecărui tub sunt conectate la alimentarea cu apă și
respectiv la evacuarea aburului, ambele dispuse deasupra plăcii de acoperire a
reactorului.
Spiralele tubului, câte o spirală pentru fiecare tub, două spirale pe strat, sunt aranjate
una deasupra celeilalte și distanțate in mod egal.
Temperaturile de intrare și ieșire ale zonei active pentru primele doua etape de
operare ale demonstratorului ALFRED sunt 400°C și 480°C, cu alte cuvinte, agentul
de racire (plumbul lichid) are la intrarea in zona activa 400°C, iar la iesirea din zona
activa 480°C, permițând o marjă suficientă în zona rece intre punctul de solidificare a
agentului de răcire si temperatura in conditii de operare.
Ca urmare, domeniul de temperatura a agentului primar in care va functiona
generatorul de abur este asadar cuprins intre aceste limite: 480°C la partea superioara
si respectiv 400°C cea inferioara.
Acest domeniul de temperatura reduce potențialul de fragilizare (pentru structurile in
contact cu plumbul rece) și coroziunea (pentru structurile aflate in contact cu plumb
lichid fierbinte).
Viteza maximă a agentului de răcire primar este de 2m/s (10 m/s doar la vârfurile
paletelor pompei) pentru a limita eroziunea.
Prin proiectare si prin amplasarea componentelor reactorului, agentul de racire primar
are un circuit de curgere foarte simplu. Locațiile sursei de căldură (în interiorul zonei
active) și ale generatorului de abur permit o circulație naturală eficientă a lichidului de
răcire în condițiile opririi de urgență.
Domeniile de temperatura si presiune ale agentului secundar sunt cuprinse intre
335oC si 18.8 MPa (temperatura si presiunea apei la intrare) si respective 450oC si
17.5 MPa (temperature si presiunea abururului la iesire), schimbul de caldura
realizandu-se in contracurent.
Debitul masic al agentului primar (plumb topit) la nivelul fiecarui generator este
5615.2 kg/s, iar debitul de apa care sa asigure evacuarea caldurii de 67MW este de
44.3 kg/s.
Figure 6. Vedere laterală (stânga) și inferioară (dreapta) a pompei agentului de răcire al reactorului
ALFRED [1]
(6)
viteza de variatie a lui c la punctul de observare, plus rata cu care proprietarea c este
transportata cu viteza u.
Legea conservarii proprietatii/cantitatii c este:
(7)
unde:
sursele volumice
Ecuatia de continuitate pentru masa (bilantul masic)
In absenta unor surse sau a unui receptor, masa unui fluid este transportata doar de
campul de viteze al curgerii. Astfel, c = 1 (masa/masa=1), J = 0 si Φ = 0
(8)
Deoarece lichidele metalice sunt incrompesibile sub punctul de topire,
(9)
In mod asemanator, pentru energie (c=e=energia pe unitatea de masa) se obtine
urmatoarea relatie pentru bilantul energiei:
Avem pe rand:
(10)
unde:
(lichid incompresibil)
reprezinta variatiile in energie la presiune constanta
(11)
unde T este temperatura, λ este conductivitatea termica, iar cp capacitatea specifica la
presiune constanta.
Deoarece ecuația căldurii este de ordinul doi în coordonatele spațiale, pentru a descrie
complet o problemă de transfer de căldură, trebuie să se aplice două condiții la limita
sietemului considerat pentru fiecare direcție a sistemului de coordonate de-a lungul
căreia transferul de căldură este semnificativ. Prin urmare, pentru probleme
bidimensionale trebuie specificate patru condiții la limită și șase condiții la limită
pentru probleme tridimensionale.
Cele mai frecventa tipuri de condiții la limită întâlnite în transferul de căldură sunt:
unde:
qs este densitatea fluxului de caldura local pe suprafata
K – conductivitatea materialului
dT/dx – gradientul de temperatura
Un caz special al acestei condiții corespunde suprafeței perfect izolate pentru care
∂T/∂x = 0
Transferul de căldură printr-o suprafață izolată (conditii adiabatice) poate fi considerat
zero, deoarece o izolație adecvată reduce transferul de căldură printr-o suprafață la
niveluri neglijabile. Matematic, această condiție la limită poate fi exprimată ca:
Un alt caz foarte important, care poate fi utilizat pentru rezolvarea problemelor de
transfer de căldură care implică elemente combustibil, este simetria termică. De
exemplu, cele două limite ale unei plăci fierbinți mari cu grosimea L suspendate
vertical în aer vor fi supuse acelorași condiții termice și astfel distribuția temperaturii
va fi simetrică (adică într-o jumătate a plăcii va fi același profil de temperatură ca că
în cealaltă jumătate) (Figure 7).
Ca rezultat, trebuie să existe un maxim în linia centrală a plăcii, linia centrală putand
fi privită ca o suprafață izolată (∂T / ∂x = 0). Condiția termică la acest plan de
simetrie poate fi exprimată ca:
Există două tipuri de probleme deschise în acest domeniu. Primul este legat de natura
fundamentală a Plumbului topit.
Numărul Prandtl al plumbului topit (Pr Pb = 0.019 la 400°C) este cu mai mult de doua
ordine de mărime mai mic decât cel al apei și a aerului. Acest lucru se datorează
faptului că metalele lichide grele au o conductivitate termică semnificativ mai mare (λ
[W/mK]), căldură specifică mai mica cp [J/(kgK)] și o vâscozitate cinematică mai
scăzută.
O valoare mica a numarului Prandtl indica faptul ca difuzivitatea termica domina
comportarea fluidului, conductia termica fiind semnificativ mai importanta decat
convectia.
Figure 9. Ilustrarea influentei numarului Prandtl (Pr) asupra grosimii straturilor limita vascos (δv) si
respectiv termic (δt) pentru o curgere bi-dimensionala (Tw – temperatura meterialului solid, To
temperatura interioara a fluidului)
