Din grupa a treia de incluziuni solide care sunt corpuri straine incorporate in masa de metal depus,
fac parte urmatoarele defecte:

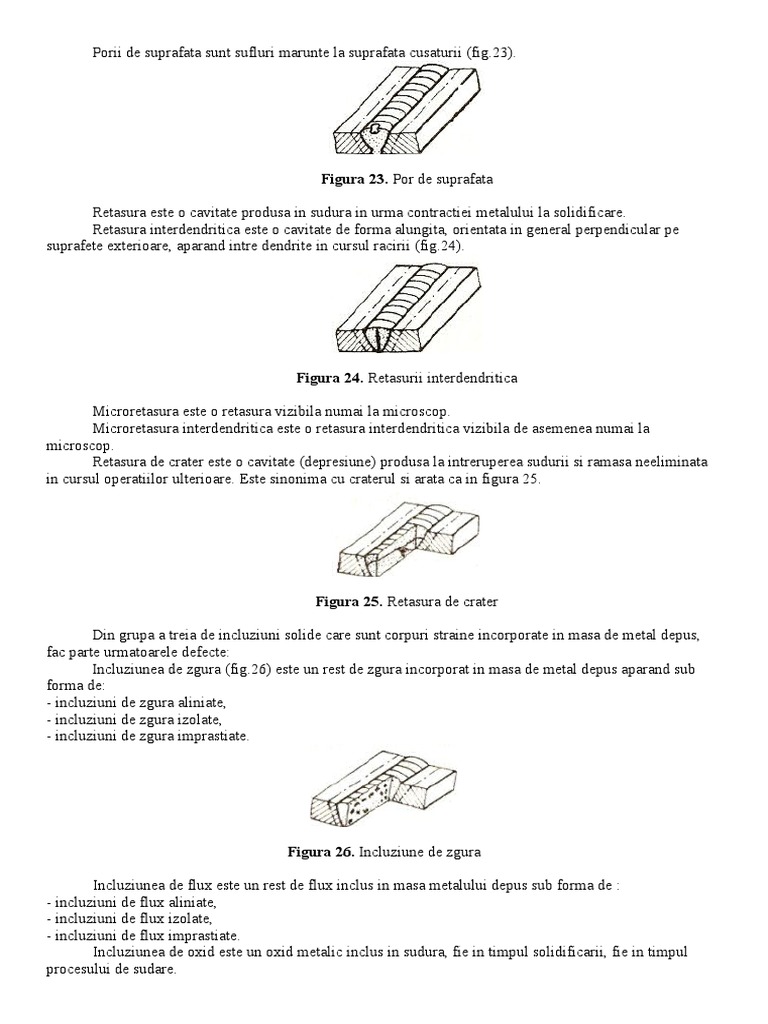

Incluziunea de zgura (fig.26) este un rest de zgura incorporat in masa de metal depus aparand sub
forma de:
- incluziuni de zgura aliniate,
- incluziuni de zgura izolate,
- incluziuni de zgura imprastiate.
Incluziunea de flux este un rest de flux inclus in masa metalului depus sub forma de :
- incluziuni de flux aliniate,
- incluziuni de flux izolate,
- incluziuni de flux imprastiate.
Incluziunea de oxid este un oxid metalic inclus in sudura, fie in timpul solidificarii, fie in timpul
procesului de sudare.
Pelicula de oxid se prezinta sub forma de membarne de oxizi metalici, dispuse in straturi, formandu-
se in special in cazul aliajelor usoare.
Incluziunea metalica este o particula de metal strain inclusa in masa metalului depus, care poate fi:
- wolfram,
- cupru,
- alte metale.
O alta grupa este lipsa de topire si de patrundere, ambele defecte fiind cuprinse chiar in denumirea
grupei si anume:
Lipsa de topire se caracterizeaza prin lipsa de legatura dintre metalul depus si metalul de baza sau
dintre straturile succesive ale metalului depus (fig. 27).
Se deosebesc:
- lipsa de topire laterala,
- lipsa de topire intre straturi,
- lipsa de topire la radacina.
Lipsa de patrundere se manifesta prin lipsa de patrundere a metalului topit pe toata sectiunea
necesara sudurii astfel incat ramane un spatiu neumplut cu metal depus. Este sinonima cu patrunderea (fig.
28).
Penultima grupa o constituie defectele de forma, care sunt abateri ale formei imbinarii sudate sau ale
suprafetei exterioare, fata de forma, respectiv,fata corecta. Dintre defectele de forma deosebim:
Crestatura este o adancitura longitudinala la marginea cusaturii sau a unui strat sudat paralela la axa
sudurii.
Crestatura continua este adancitura pe o anumita lungime, in general pe ambele laturi ale cusaturii
(fig.29).
Crestatura intermitenta apare sub forma unor adancituri cu caracter local pe una sau pe ambele
margini ale cusaturii sau intre straturile ei (fig.30).
Figura 30. Crestatura intermitenta
Excesul de patrundere (fig.33) este un exces de metal la radacina, produs prin scurgerea metalului
prin rost de suduri dintr-o singura trecere, sau prin metalul depus anterior la suduri cu mai multe treceri.
Scurgerea de metal apare sub forma unui exces de metal depus care se scurge peste marginea
cusaturii pe metalul de baza netopit, fara legatura intima cu acesta din urma (fig.35).
Defectul de aliniere este deplasarea cu o distanta a axei unei piese in raport cu pozitia corecta,axele
pieselor mentinandu-se in general paralele (fig.36).
Figura 36. Defect de aliniere
Defectul unghiular este nerespectarea paralelismului dintre axele pieselor sudate sau a unghiului
prescris (fig.37).
Supratopirea reprezinta curgerea sub actiunea gravitatiei a metalului topit, datorita temperaturii
excesive, provocand un exces sau lipsa de metal si aparand sub forma de:
- supratopire in cornise (fig. 38),
- supratopire de plafon (orizontala) (fig. 39),
- supratopire in colt (fig.40),
- supratopire pe muchie (fig. 41).
Strapungerea este data de cufundarea baii topite, care in general provoaca perforarea sudurii (fig.42).
Subtierea este o depunere insuficienta- locala sau continua – de metal topit (fig. 43).
Sudura nesimetrica reprezinta nerespectarea formei cusaturii de colt fata de bisectoarea unghiului sau
sudura deplasata fata de axa x – x a rostului la cusaturile cap la cap (fig. 44).
Latimea neregulata este latimea cusaturii necorespunzatoare fata de cea prescrisa, datorita sanfrenarii
sau asamblarii incorecte; latimea poate fi prea redusa sau prea mare de-a lungul cusaturii (fig.45).
Figura 45. Latime neregulata
Retasura la radacina sau crestatura la radacina este o adancitura la radacina sudurii provocata de
contractarea metalului topit; poate fi simpla sau bilaterala (fig.47).
Suprafata spongioasa este o formatie spongioasa la radacina sudurii, provocata de fierberea metalului
topit in momentul solidificarii.
Reluarea defectuoasa este o neregularitate locala a suprafetei in locul intreruperii sudurii (fig.48).
Defectele imbinarilor sudate prin topire care nu se incadreaza in cele cinci grupe prezentate mai sus
se constituie intr-o grupa separata sub titlul alte defecte. Din aceasta grupa fac parte:
Arsura care este o urma de deteriorare a suprafetei metalului de baza, datorita amorsarii accidentale a
arcului in vecinatatea sudurii.
Stropul este o picatura de metal topit proiectat in cursul operatiei de sudare si fixat aderent de
metalul de baza, sau pe suprafata deja solidificata a cusaturii.
Stropul de wolfram este o particula de wolfram proiectata pe piesa in timpul sudarii.
Ruptura locala este deteriorata locala a metalului de baza produsa in timpul demontarii pieselor
sudate provizoriu.
Urma de slefuire si urma de daltuire sunt deteriorari locale produse printr-o slefuire, respectiv
daltuire, incorecta.
Slefuirea excesiva este reducerea grosimii cusaturii printr-o slefuire exagerata.
