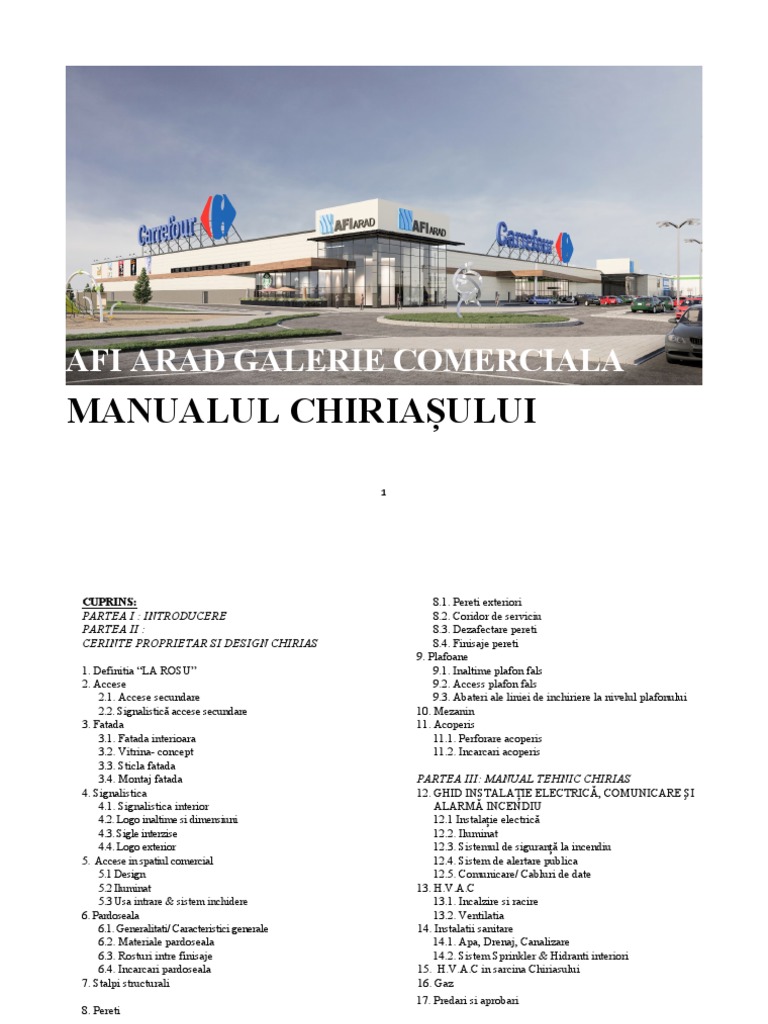

MANUALUL CHIRIAȘULUI
1
CUPRINS: 8.1. Pereti exteriori
PARTEA I : INTRODUCERE 8.2. Coridor de serviciu
PARTEA II : 8.3. Dezafectare pereti
CERINTE PROPRIETAR SI DESIGN CHIRIAS 8.4. Finisaje pereti
9. Plafoane
1. Definitia “LA ROSU” 9.1. Inaltime plafon fals
2. Accese 9.2. Access plafon fals
2.1. Accese secundare 9.3. Abateri ale liniei de inchiriere la nivelul plafonului
2.2. Signalistică accese secundare 10. Mezanin
3. Fatada 11. Acoperis
3.1. Fatada interioara 11.1. Perforare acoperis
3.2. Vitrina- concept 11.2. Incarcari acoperis
3.3. Sticla fatada
3.4. Montaj fatada PARTEA III: MANUAL TEHNIC CHIRIAS
4. Signalistica 12. GHID INSTALAȚIE ELECTRICĂ, COMUNICARE ȘI
4.1. Signalistica interior ALARMĂ INCENDIU
4.2. Logo inaltime si dimensiuni 12.1 Instalație electrică
4.3. Sigle interzise 12.2. Iluminat
4.4. Logo exterior 12.3. Sistemul de siguranță la incendiu
5. Accese in spatiul comercial 12.4. Sistem de alertare publica
5.1 Design 12.5. Comunicare/ Cabluri de date
5.2 Iluminat 13. H.V.A.C
5.3 Usa intrare & sistem inchidere 13.1. Incalzire si racire
6. Pardoseala 13.2. Ventilatia
6.1. Generalitati/ Caracteristici generale 14. Instalatii sanitare
6.2. Materiale pardoseala 14.1. Apa, Drenaj, Canalizare
6.3. Rosturi intre finisaje 14.2. Sistem Sprinkler & Hidranti interiori
6.4. Incarcari pardoseala 15. H.V.A.C in sarcina Chiriasului
7. Stalpi structurali 16. Gaz
17. Predari si aprobari
8. Pereti
2
PARTEA I
Introducere:
Scopul acestui Manual este de a pune la dispoziția Chiriașilor informații relevante în scopul elaborarii și predării proiectelor pentru
amenajarea și echiparea spațiilor comerciale. Acesta conține instrucțiuni cu privire la procedurile de aprobare și de amenajare.
Toate proiectele, articolele și specificațiile definite în acest ghid, trebuie să fie aprobate în avans de Reprezentantul Proprietarului și
să fie conforme cu normativele de proiectare în vigoare.
Acest Manual a fost conceput sa cuprinda cele mai exacte informatii disponibile Proprietarului la momentul intocmirii. Proprietarul
isi rezerva dreptul unilateral de a modifica, completa si actualiza acest Manual, in cazul in care orice detaliu, concept sau alte
informatii devin invalide ori irelevante. Oricare astfel de modificari vor fi transmise Chiriasului in scris.
Fiecare Chiriaș se va conforma regulilor proprietarului și procedurilor de amenajare a spațiului închiriat, detaliate și descrise în
prezentul Ghid. In privința lucrărilor de amenajare, este esențial ca înaintea demarării proiectelor de amenajare, Chiriașul și
Consultanții săi să aibă în vedere următoarele:
• legile și normativele de construcție;
• procedurile prezentate în acest Ghid;
• restricțiile specificate în contractul de închiriere. Proiectul fiecărui Chiriaș va fi examinat și aprobat de către Proprietar /
Controlorul Lucrărilor de Amenajare și va respecta regulamentele de construcție și cerințele prezentate în acest Ghid.
Este necesar ca acest Manual sa fie citit impreuna cu Contractul de Inchiriere. S-au depus toate eforturile pentru a garanta lipsa
discrepantelor intre informatiile incluse in acest Manual si informatiile din Contractul de Inchiriere. Daca apar astfel de
discrepante, Contractul de Inchiriere va prevala.
Este în responsabilitatea Chiriasului să se asigure că proiectul de fit-out respectă atât obligațiile legale cât și regulamentul prezentat în
acest Manual. Aprobările de proiecte din partea Proprietarului nu înlocuiesc aceste obligații, în lipsa unei derogari în scris din partea
Proprietarului, cu privire la exceptiile solicitate explicit, tot in scris, de către Chiriaș.
Proprietarul / Controlorul Lucrărilor de Amenajare își rezervă dreptul absolut de a respinge proiectul dacă acesta nu este în
conformitate cu, sau afectează integritatea clădirii și conceptul de înaltă calitate. Chiriașii vor suporta toate costurile aferente
amenajării spațiului pe care-l închiriază, inclusiv costul îmbunătățirii instalațiilor electrice, sanitare, etc., proiectate exclusiv pentru
îmbunătățirea spațiului deținut de Chiriaș.
3
Antreprenorilor dumneavoastră li se vor pune la dispoziție informații suplimentare atunci când vor iniția lucrările de construcție cu
privire la:
Proprietarul are dreptul de a inspecta lucrarile de constructii in derulare cu scopul de a se asigura ca sunt respectate standardele
conform prezentului Manual si conceptului aprobat.
Vă rugăm tratați acest Ghid drept principalul set de instructiuni în ceea ce privește proiectul de amenajare. În cazul în care aveți
orice întrebari și/sau necesitați de asistență cu privire la amenajarea Spațiilor, vă rugăm să contactați Coordonatorul Lucrărilor de
Amenajare al Proprietarului. De asemenea, contactati Coordonatorul Lucrarilor de Amenajare al Proprietarului pentru oricare alte
intrebari referitoare la serviciile de management ale cladirii, precum livrarea si eliminarea materialelor, programul de lucru, etc.
4
PARTEA II: ELEMENTELE PUSE LA DISPOZITIE DE PROPRIETAR SI PROIECTUL CHIRIASULUI
5
Instalații electrice si comunicare (curenți slabi):
Se va asigura un singur cablu de alimentare cu electricitate cu o rezervă de 5 m, la limita spațiului închiriat.
Telefon/cablu de date: Chiriasul va semna un contract separat cu furnizorul de servicii de date; Conexiunea se va realiza prin intermediul
infrastructurii pusa la dispozitie de Proprietar.
CATV/TV: nu este cazul, se va realizat via internet.
Consumatori vitali: UPS asigurat de Chrias
Detecție incendiu /protectie la incendiu:
Primul rand de protecție la incendiu, constand in sistemul de sprinklere, hidranti si detectie fum,va fi asigurat de către Proprietar. Nu sunt
permise modificari ale acestui rand fara permisiunea Proprietarului si un nou Aviz ISU.
2. Accese :
2.1 Accese secundare
Nicio usa nu poate fi adaugata ori modificata fara acordul Propretarului.
2.2 Signalistica accese secundare
Ușile secundare vor avea etichete cu numele Chiriașului. Acestea vor fi instalate de către chiriaș pe cheltuiala acestuia.
3. Fatada
7
FATADA MAGAZIN- DIMENSIUNI SI LOGO
8
SECTIUNE FATADA STICLA MAGAZIN
9
SECTIUNE FATADA UNITATE FOOD COURT CU BAR DE SERVIRE
10
DETALIU SECTIUNE FATADA
11
3.4 Montaj vitrina
Costructia vitrinei se va extinde de la partea inferioară nefinisată a grinzii orizontale superioare care delimitează spatiul, la placa de beton
nefinisată de dedesubt si va fi dispusa vertical.
Toate elementele de fațăda vor fi proiectate, fabricate și instalate de către Chiriaș pe cheltuiala sa.
Toate elementele fațadei magazinului trebuie să fie independente din punct de vedere structural de grinda si peretii ce delimiteaza spatiul inchiriat.
Rosturile de dilatație care traversează fața magazinului trebuie să fie integrate în proiectarea vitrinei, pe cheltuiala chiriașului și aprobate de
conducerea mall-ului.
Toate fațadele interioare trebuie să prevadă deschideri pentru compensarea aerului în cazul evacuarii fumului.
4. Signalistica
4.1. Semnalistica interior
Logo-ul va fi în 3D, constând din litere/semne separate (fără casete luminoase).
Chiriasul este obligat sa predea un proiect pentru semnalistica la scara 1:20 incluzand vederi, planuri si sectiuni caracteristice, descrierea materialelor
folosite, ce vor fi aprobate de catre Proprietar. Dimensiunile logo-ului vor corespunde exact cu cele din imaginea de mai sus.
4.2 Logo inaltime si dimensiuni
Cota de la baza literelor 3D si limitele de inaltime vor corespunde celor definite in imaginea de mai sus.
Toate siglele luminoase vor fi tridimensionale, fabricate si instalate in conformitate cu toate normele si normativele de proiectare locale, in ceea ce
priveste cladirea si instalatiile electrice.
Firele electrice și toate celelalte accesorii tehnice vor fi ascunse si rezistente la foc 30 de minute.
Conexiunea electrică se va face direct la spațiul închiriat al Chiriașului.
Orele de functionare ale logo-urilor illuminate vor fi definite prin Manualul Operational.
13
6. Pardoseala
6.1. Generalitati
Proprietarul nu va furniza șapa in spațiile inchiriate ale Chiriasului. Proprietarul îi va asigura chiriașului placa de beton la -10 cm sub cota finită a
pardoselii. Șapa din spatiul inchiriat va fi executată de Chiriaș, pe cheltuiala acestuia.
Pentru a evita orice dubiu, cota finită a pardoselii unității închiriate trebuie să aibă exact aceeași cotă cu cea a pardoselii zonei comune.
6.2. Materiale pardoseala
Conform standardului de brand al Chiriasului si a indicatiilor/restrictiilor incluse in Scenariul de Securitate la Incendiu.
6.3. Ajustari pardoseala/Profile de trecere
Toate profilele de rost intre finisajul de pardoseala din spațiul chiriașului și cel din zona publica trebuie să fie complet nivelate și instalate de către
chiriaș.
La limita de închiriere a unității, Chiriașul va utiliza un profil de trecere corespunzător.
7. Stalpi structurali
Stâlpii din beton din spațiul Chiriașului sunt dispuși conform planurilor puse la dispoziție de către Proprietar.Stâlpii vor fi cu sectiune
dreptunghiulară, nefinisați.
Chiriașului i se interzice în mod strict să utilizeze acești stâlpi pentru susținerea oricăror elemente constructive fără a avea aprobarea proprietarului
sau să afecteze integritatea acestora. Finisajul stâlpilor va fi conform proiectului aprobat al Chiriașului.
8.Pereti
8.1. Pereti exterior/perimetrali
Vor fi compusi din beton nefinisat, plăci de gips-carton sau blocuri Y-Tong, pereți cortină sau altele, la discreția Proprietarului.
14
8.2. Coridor de serviciu
Peretele chiriașului alăturat unui coridor de serviciu va fi cu plăci de gips-carton neterminate sau blocuri Y-Tong. Toate lucrările de finisaje ale
pereților care delimitează spațiul închiriat vor fi efectuate pe baza proiectului Chiriașului, după aprobarea acestuia de către Proprietar și pe cheltuiala
Chiriașului.
Pereții nu sunt proiectați să suporte sarcini și nici nu sunt ranforsați pentru a putea sustine rafturi sau alte echipamente.
9. Plafoane
9.1. Înălțime plafon fals
Toate plafoanele din spațiile închiriate vor fi realizate de către Chiriaș. Plafoanele vizibile publicului trebuie să fie realizate din gips carton lis sau
orice alt material rigid cu un sistem suspendat. Nu se vor aproba plafoane casetate.
Chiriașul va executa plafoanele suspendate în magazin în conformitate cu proiectele aprobate.
10. Mezanin
Chiriașilor le este interzis să construiască mezanine în spațiile închiriate!
11. Învelitoare
11.1. Perforare învelitoare
Orice penetrare sau modificare a acoperisului va fi marcata exact in proiectele Chiriasilor pentru a primi o aprobare finală din partea Proprietarului.
Orice penetrare a acoperișului va fi executată doar de către companii acceptate de către Proprietar sau de către compania ce efectuează mentenanța
acoperișului pentru Proprietarul clădirii. În acest caz, costul lucrării va fi recuperat de către Proprietar din partea Chiriașului.
Aceste penetrari vor fi aprobate de catre Proprietar (impreuna cu aprobarea consultantilor acestuia, precum proiectanții cladirii, ingineri etc).
Proiectul chiriașului trebuie sa includa detalii de executie, dimensiuni, localizarea si suportul echipamentelor. Inainte de a monta orice echipament pe
acoperișul clădirii, Chiriașul va informa Proprietarul pentru ca acesta, la rândul său, să iși informeze contractorul referitor la momentul la care
constructorul Chiriasului este pregătit să instaleze echipamentele. Odata ce toate materialele sunt disponibile în șantier, contractorul Proprietarului va
executa penetrarea, contractorul Chiriașului va instala echipamentele iar Contractorul Proprietarului va efectua reparațiile. Nicio penetrare nu se va
realiza în cazul în care condițiile meteorologice sunt nefavorabile, iar reparațiile nu pot fi realizate în aceeași zi.
Chiriașul va executa lucrările electrice numai pe baza unui proiect verificat și stampilat, care va fi predat Proprietarului
înainte de inceperea lucrărilor.
17
trebuie să se încadreze în parametrii specificați în normative. Nu se va realiza nici un branșament dacă un test sau încercare nu va
corespunde normativelor.
12.1.13. Conexiunea electrica a echipamentului HVAC exterior se va executa de catre Chirias, in tabloul electric al acestuia din spațiul
închiriat.
12.1.14 Chiriașul va instala, într-o altă încapere decât cea cu Tabloul Electric, un buton manual (tip ciuperca) pentru delestarea curentului
pentru tot Tabloul Electric.
Este recomandat ca Tabloul Electric sa fie de tip IP54, avand in vedere faptul ca principala cauza a incendiilor în spațiile comerciale este de
natură electrică și, deasemenea, încaparea în care se află Tabloul Electric este protejată cu sprinklere.
12.2 Iluminat
Corpurile de iluminat din zona de vitrină vor fi instalate de către chiriaș și vor fi în conformitate cu toate standardele și
normativele. Toate corpurile de iluminat vor fi de tip LED.
Nu sunt premise lumini intermitente.
Dacă nu se primesc alte dispoziții de la autoritățile competente, nivelul mediu de iluminat de urgență este de 10 lux. Toate căile de
evacuare trebuie să includă corpuri de iluminat direcționale către ieșire, având baterii de rezervă, conform Scenariului de
Siguranță la incendiu. Chiriașului nu primi racord electric pentru consumatori vitali decât dacă este astfel indicat în Contractul de
închiriere.
12.2.1.Iluminat de urgență
Toate căile de evacuare trebuie să includa corpuri de iluminat, cu baterii de rezerva, care să garanteze o funcționare minimă
de 120 de minute, în caz de urgență.
Corpurile de iluminat pentru sistemul anti-panică vor fi conform CSN EN 1838; ex. Bateriile de rezervă trebuie să garanteze
o funcționare minimă de 60 de minute, în caz de urgență;
18
1. Sistemul de alarmă incendiu, conform NFPA72, EN54 sau oricărui alt Normativ în vigoare și proiectarea sistemului de
Siguranță la incendiu, vor fi proiectate și instalate de către Chiriaș.
2. Sistemul va fi conectat la sistemul principal al clădirii și va fi produs de același producător.
3. Detectoarele de fum aflate in primul nivel, sub tavanul de beton al Spațiului Închiriat,vor corespunde cerințelor unui spațiu
liber (“open-space”) si vor fi executate de către Proprietar.
4. Detectoarele de fum suplimentare pentru stratul al doilea (daca este cazul) conform cu design-ul magazinului Chiriasului, vor
fi instalate pe cheltuiala Chiriașului.
5. În cazul in care se executa tavan fals de catre Chiriaș, martorii cu lumina LED ai detectorilor de fum din primul rând , vor fi
instalati de catre Chiriaș.
6. În cazul in care se executa pereti pana la placa de beton, care vor influenta acoperirea detectorilor de fum aflati in primul strat ,
detectorul/detectorii vor fi repozitionati si suplimentati,conform proiectului Chiriasului , pe cheltuiala Chiriasului.
7. Detectoarele de fum din spațiul închiriat trebuie să fie omologate și să fie conectate la Sistemul de Protecție împotriva
Incendiilor al Galeriei. Pogramarea detectoarelor de fum suplimentare, adaugate in urma amenajarii spatiului închiriat, se va
face de către firma agreată de Centrul Comercial.
8. Chiriașul va preda proiectul de amenajare a spațiului închiriat împreună cu caietul de sarcini care va cuprinde toate materialele
de finisare si dovada faptului ca sunt respectate toate normele în vigoare din România.
13. H.V.A.C.
13.1. Încălzire și răcire
Încălzirea și răcirea unității închiriate va fi asigurată cu un sistem VRV instalat de către Chiriaș, format dintr-o unitate exterioară și una sau mai multe
unități interioare, conform proiectului Chiriașului. Pentru aer curat, chiriașul va folosi un sistem VAM. Toate materialele necesare: VRV, VAM,
conductă, grile, țevi de cupru, cablaj de comunicație, termostate, senzori etc. vor fi în sarcina Chiriașului.Proiectarea va fi realizată de Chiriaș
19
folosind documentația de proiectare a proprietarului. Pentru VRV sunt acceptate doar mărci premium ca: Daikin, Mitsubishi, Carrier sau
echivalent.
TW minim = 20 grade Celsius,
TS= 25grC maxim = Text - 6 grade C
13.2. Ventilația
Conform proiect Chiriaș și pe cheltuiala acestuia.
15.2 .În restaurante, Locatarul va instala hote de evacuare, conducte de aer și unitate de filtrare a aerului, conectate la
ventilatorul de evacuare situat pe acoperișul clădirii, pregătit de Proprietar.
15.3. Proprietarul va asigura racorduri, tubulaturi pana la nivelul acoperișului si ventilatoare de extracție pentru desfumare
iar Chiriașul va realiza distribuția in toate incșaperile deschise sau închise, acolo unde este necesară desfumarea.
Racordul pentru desfumare se va realiza în 1/3(treimea) superioară din înălțimea totală a incintei.
Admisia aerului se va face în 1/3 inferioară din înălțimea incintei.
Evacuarea fumului în bucătării, acolo unde este necesar, trebuie să fie conectată la conducta de evacuare a hotei (by-pass)
instalată de locatar.
16. Gaz
Proprietarul nu va furniza racord de gaze naturale pentru Chiriaș.
21
17.1.1. Depunerea documentatie de proiectare a amenajarii de catre Proprietar
17.1.2. FAZA 1: Conceptul de proiectare al Chiriasului
17.1.3. FAZA 2: Dezvoltarea proiectului Chiriasului
17.1.4. FAZA 3: Revizuire dezvoltarea proiectului Chiriasului
17.1.5. FAZA 4: Aprobarea Proprietarului si programul de construire
17.1.6. FAZA 5: Faza de construire
17.1.7. FAZA 6: Finalizare constructie si documentatia ‘AS-BUILT’
23
Nota: Toate documentele de mai sus trebuie semnate si stampilate de un proiectant si un verificator MDRAP
(instalatii electrice) si verificator MDRAP (Securitate la incendiu).
I. ARHITECTURA
26
Exemplu: procese verbale de trasare a lucrarilor, procese verbale pentru verificarea calitatii lucrarilor ce devin ascunse,
procese verbale de receptie calitativa, procese verbale de probe de functionare a instalatiei.
Toate detectoarele, lămpile de semnalizare, caseta de apel etc. trebuie să fie aprobate de inspector.
B. Documente de calitate si conformitate pentru principalele materiale puse in opera: cabluri, detectori de fum, sirene,
butoane de semnalizare, module etc.
29
