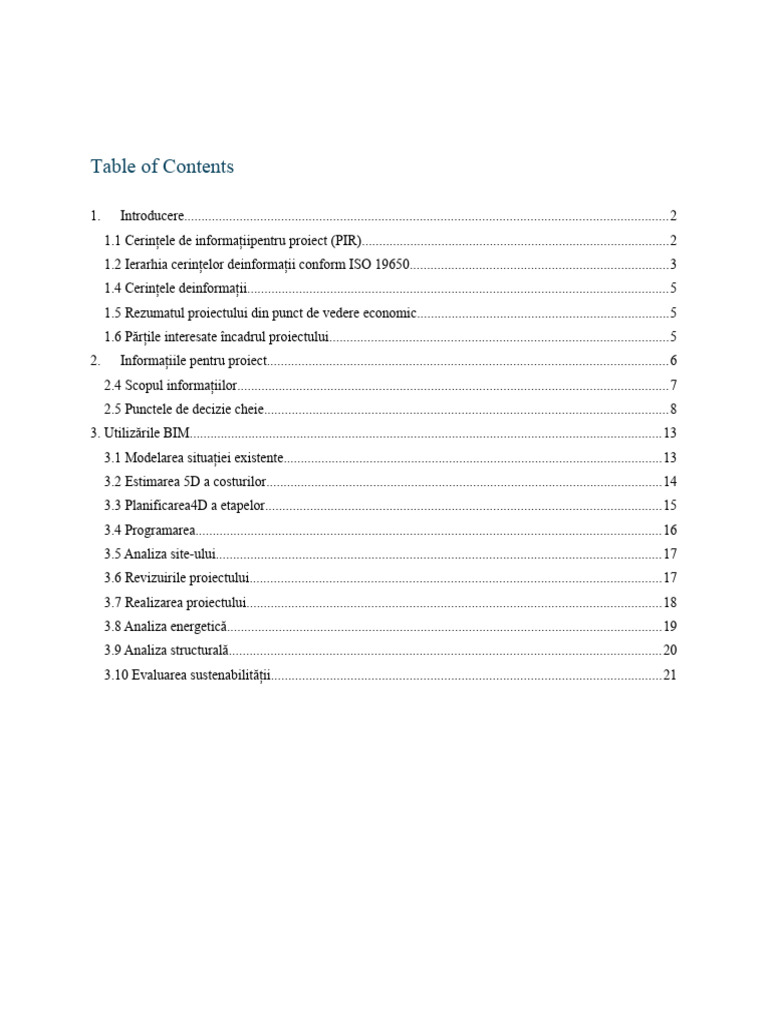

1. Introducere............................................................................................................................................2
1.1 Cerințele de informațiipentru proiect (PIR).........................................................................................2
1.2 Ierarhia cerințelor deinformații conform ISO 19650...........................................................................3
1.4 Cerințele deinformații..........................................................................................................................5
1.5 Rezumatul proiectului din punct de vedere economic.........................................................................5
1.6 Părțile interesate încadrul proiectului..................................................................................................5
2. Informațiile pentru proiect....................................................................................................................6
2.4 Scopul informațiilor.............................................................................................................................7
2.5 Punctele de decizie cheie.....................................................................................................................8
3. Utilizările BIM.........................................................................................................................................13
3.1 Modelarea situației existente..............................................................................................................13
3.2 Estimarea 5D a costurilor...................................................................................................................14
3.3 Planificarea4D a etapelor...................................................................................................................15
3.4 Programarea.......................................................................................................................................16
3.5 Analiza site-ului.................................................................................................................................17
3.6 Revizuirile proiectului.......................................................................................................................17
3.7 Realizarea proiectului........................................................................................................................18
3.8 Analiza energetică..............................................................................................................................19
3.9 Analiza structurală.............................................................................................................................20
3.10 Evaluarea sustenabilității.................................................................................................................21
1. Introducere
În acest document, descriem obiectivele strategice ale proiectului, punctele de decizie cheie pentru
proiect și întrebările critice la care trebuie să se răspundă.
PIR cuprind secțiuni completate de noi, în calitate de parte angajatoare (sau de un reprezentant, consilier
sau consultant desemnat de noi), care vor fi utile pentru Cerințele privind schimbul de informații.
Resursele noastre privind cerințele de informații includ următoarele documente:
UNDE SE
DENUMIREA CE ESTE
GĂSEȘTE
Pentru atingerea unui nivel maxim de productivitate al echipelor de specialitate, depunem toate eforturile
pentru a defini în mod explicit Cerințele de informații pentru proiect și, în măsura în care este posibil,
în Cerințele privind schimbul de informații, vom defini:
ELEMENT DESCRIERE
OBIECTIVELE
[Principalele probleme pe care intenționăm să le rezolvăm prin finalizarea proiectului]
PROIECTULUI:
CE SE VA CONSTRUI:
ELEMENT DESCRIERE
Justificarea proiectului
(necesitatea economică la
care răspunde proiectul):
Descrierea proiectului
(rezumatul proiectului):
Criterii de acceptare:
derularea proiectului):
Detalierea principalelor constrângeri care pot avea implicații în ceea ce privește durata, costul și calitatea
proiectului.
CONSTRÂNGERI DETALII
Calitate
Performanță nZEB
Echipamente
Personal
Normative
Motivele pentru care sunt solicitate informațiile în cadrul proiectului sunt enumerate mai jos:
SCOP DESCRIERE
Susținere pentru
conformitate și Informații necesare pentru a susține asigurarea sănătății și siguranței utilizatorilor
responsabilitățil activului.
e normative
Suport pentru
Informații necesare pentru a susține analiza rentabilității din punct de vedere al proprietății
întrebări
asupra activului și al exploatării acestuia, incluzând dezvoltarea continuă a următoarelor
referitoare la
implicații și aspecte benefice ale activului, începând de la prima livrabilă.
afacerea în speță
Managementul Furnizarea documentației privind capacitatea și utilizarea prevăzute pentru activ, aceasta
capacității și fiind necesară pentru susținerea comparațiilor între utilizarea reală și administrarea
utilizării portofoliului.
Managementul
Informațiile sunt necesare pentru susținerea managementului securității și supravegherii
securității și
activului și a zonelor adiacente, în conformitate cu cerințele în materie de securitate.
supravegherii
Renovarea fiecărui spațiu sau amplasament, precum și a întregului activ trebuie să fie
Susținerea
susținută cu informații detaliate despre capacitate, în sensul suprafețelor, spațiilor,
renovării
gradului de ocupare, condițiilor de mediu și capacității portante structurale.
Implicații
Informații legate de implicații în materie de calitate, cost, grafice, emisii de carbon (CO2e),
prognozate și
energie, deșeuri, consum de apă sau alte efecte asupra mediului înconjurător.
reale
Pregătirea și tema
ACTIVITATE ÎNCEPUT SFÂRȘIT PROPRIETAR
Livrarea temei
Acceptarea temei
Mobilizarea
Producerea de informații în
colaborare
Există multiple trasee de achiziție - consultați-vă cu echipa juridică, selectați cea mai adecvată
metodologie pentru proiect și comunicați echipei de proiect cerințele pe care le aveți.
TIP METODOLOGIE
Proiectare-licitație-construcție
Antreprenor
Proiectare și construcție
ACHIZIȚII:
Livrare integrată a proiectului
Contractare bazată pe performanță
Cost rambursabil
Preț unitar
PLATĂ: Preț fix
Venit pe termen lung
5. Data aferentă (datele aferente) fiecărui punct de decizie cheie la care modelul de informație
urmează să fie livrat
Reperele pentru livrarea informațiilor, împreună cu datele și descrierile aferente sunt reținute ca informații
referitoare la structuri în Domeniul de aplicare:
Înregistrarea activelor
Costul pe ciclul de viață
PLANIFICAREA Evaluarea riscurilor
PORTOFOLIULUI Înlocuirea activelor
Sănătate și siguranță
Mediu
DESFĂȘURAREA
Sustenabilitate
ACTIVITĂȚILOR
Investiții
STRATEGICE
Toate aceste elemente ajută la calcularea rezultatelor strategice, financiare și de exploatare și, în special,
la realizarea de comparații cu celelalte companii din același sector de activitate.
3. Utilizările BIM
3.1 Modelarea situației existente
Proces în care echipa de proiect dezvoltă un model 3D corespunzător situației existente în cadrul site-
ului, construcțiilor de pe acesta sau unei anumite zone dintr-o construcție.
Acest model poate fi dezvoltat în diverse moduri: inclusiv scanare laser sau tehnici topografice
convenționale, în funcție de ceea ce se dorește și de ceea ce este mai eficient. După realizarea
modelului, acesta poate fi folosit pentru obținerea de informații, indiferent dacă este vorba de un proiect
pentru o construcție nouă sau de un proiect de modernizare.
Obiectiv:
Mărirea calității proiectării, cu reprezentarea precisă a situației existente, de exemplu, clădirile,
utilitățile și topografia existentă.
Mărirea calității analizei fezabilității construcției, cu reprezentarea precisă a anvelopei clădirii
incluzând:
o Posibilitatea de construcție a unui mezanin
o Uși interioare noi pentru planșeul înclinat
Mărirea calității logisticii în cadrul site-ului, cu reprezentarea precisă a anvelopei clădirii pentru
necesarul de echipamente și materiale
Valoare potențială:
Resurse necesare:
Proces:
Topograful stabilește punctele de control la fața locului, inclusiv punctul de bază sau originea
Topograful documentează amplasamentele corespunzătoare situației existente, precum clădiri,
utilități și topografie
Echipa de proiectare localizează cu precizie situația existentă în cadrul modelului și proiectează
noi sisteme
Valoare potențială:
Resurse necesare:
Proces în care se utilizează un model 4D (modele 3D la care se adaugă dimensiunea timpului), pentru
planificarea eficientă a gradului de ocupare pe etape în cadrul unui proces de renovare, modernizare,
extindere sau pentru indicarea succesiunii construcției și necesităților în materie de spațiu în cadrul unui
șantier de construcții.
Modelarea 4D este un instrument eficient de vizualizare și de comunicare, care poate oferi echipei de
proiect, inclusiv părții angajatoare, o mai bună înțelegere a reperelor proiectului și a planurilor de
construcție.
Valoare potențială:
O mai bună înțelegere a graficului etapelor de către partea angajatoare și participanții la proiect și
indicarea traseului critic al proiectului
Realizarea de planuri dinamice de ocupare pe etape, care oferă multiple opțiuni și soluții pentru
conflictele în materie de spațiu
Integrarea planificării resurselor umane, tehnice și materiale pe baza modelului, pentru realizarea
unui grafic mai bun al proiectului și a unor estimări mai precise a costurilor
Identificarea conflictelor privind spațiul și zonele de lucru și soluționarea acestora anterior
procesului de construcție
Marketing și publicitate
Proiect mai ușor de construit, exploatat și întreținut
Monitorizarea stadiului de achiziție a materialelor pentru proiect
Mărirea productivității și reducerea pierderilor la locațiile proiectului
Transpunerea aspectelor spațiale complexe ale proiectului, a informațiilor legate de planificare și
susținerea realizării de analize suplimentare
Resurse necesare:
Software de proiectare
Software de planificare
Software de modelare 4D
3.4 Programarea
Proces în care se folosește un program de management al spațiului pentru evaluarea eficientă și precisă
a performanțelor de proiectare în raport cu cerințele legate de spațiu.
Modelul BIM dezvoltat permite echipei de proiect să analizeze spațiul și să înțeleagă complexitatea
aspectelor decurgând din standardele și reglementările privind spațiul. În această etapă de proiectare se
iau decizii critice care aduc valoare proiectului, necesitățile și opțiunile fiind discutate cu clientul și
analizându-se cea mai bună metodologie
Valoare potențială:
Resurse necesare:
Software de proiectare
Proces în care se utilizează instrumente BIM/GIS pentru evaluarea proprietăților dintr-o anumită zonă,
pentru stabilirea celui mai bun amplasament pentru un proiect viitor.
Datele colectate sunt utilizate în primul rând pentru selectarea site-ului și, apoi, pentru poziționarea
construcției în funcție de alte criterii.
Valoare potențială:
Utilizarea unui proces de luare a deciziilor bazat pe calcule, pentru a stabili dacă site-urile
identificate îndeplinesc criteriile necesare în conformitate cu cerințele proiectului, factorii tehnici și
factorii financiari
Reducerea costurilor cu necesitățile legate de utilități și cu demolările
Mărirea eficienței energetice
Reducerea riscurilor în ceea ce privește materialele periculoase
Obținerea unui randament maxim al investiției
Resurse necesare:
Software GIS
Software de proiectare
Proces în care părțile interesate vizualizează un model 3D și furnizează feedback pentru validarea
aspectelor multiple legate de proiectare.
Valoare potențială:
Resurse necesare:
Software de revizuire a proiectului
Spațiu de revizuire interactiv
Hardware care să permită procesarea de fișiere mari aferente modelului
Proces în care se folosește un software 3D pentru dezvoltarea unui model BIM pe baza unor criterii
importante pentru proiectarea clădirii.
Cele două grupe de aplicații centrale ale procesului de proiectare în baza BIM sunt instrumentele de
proiectare și instrumentele de audit/analiză. Instrumentele de proiectare sunt folosite pentru crearea de
modele, iar instrumentele de analiză pentru studierea sau îmbogățirea informațiilor din cadrul modelului.
Majoritatea instrumentelor de audit și de analiză pot fi utilizate pentru revizuirea proiectului și pentru
analiza ingineriei pe baza BIM. Instrumentele de proiectare sunt un prim pas în realizarea modelului BIM,
elementul cheie fiind conectarea modelului 3D cu o bază de date extinsă conținând proprietăți, cantități,
mijloace și metode, costuri și grafice.
Valoare potențială:
Resurse necesare:
Software de proiectare
Analiza energetică a construcției pe baza BIM este un proces în care, în etapa de proiectare, unul sau
mai multe programe de simulare a comportamentului energetic al construcției utilizează un model BIM
adaptat pentru realizarea de evaluări energetice corespunzătoare proiectului curent al construcției.
Principalul obiectiv al acestei utilizări a BIM este analiza conformității clădirii cu cerințele standardelor
energetice în construcții și identificarea de posibilități de optimizare a proiectului propus pentru reducerea
costului pe ciclul de viață al construcției.
Valoare potențială:
Resurse necesare:
Proces în care un software de modelare analitică utilizează modelul de proiectare BIM pentru
determinarea comportamentului unui anumit sistem structural.
În cadrul modelării, se folosesc pentru optimizare standardele minime necesare de proiectare și analiză
structurală. Această analiză este folosită în continuare pentru dezvoltarea și rafinarea proiectării
structurale în vederea creării de sisteme structurale eficiente și fezabile din punct de vedere constructiv.
Informațiile dezvoltate în acest mod reprezintă baza utilizată pentru etapele de fabricație digitală și
construcție.
În cazul acestei utilizări BIM nu este necesară implementarea de la începutul proiectării pentru a se
obține beneficii. De multe ori, analiza structurală este implementată la nivelul proiectării conexiunilor
pentru o fabricație mai rapidă și mai eficientă sau pentru o mai bună coordonare pe parcursul construcției.
O altă aplicație este legată de utilizarea în cadrul proiectării sistemului de construcție; exemple în acest
sens fiind proiectul de montaj, mijloacele și metodele de construcție și sistemele de fixare. Utilizarea
acestui instrument de analiză permite realizarea de simulări de performanță și îmbunătățirea substanțială
a proiectării, performanței și siguranței construcției pe parcursul ciclului său de viață.
Valoare potențială:
Resurse necesare:
Instrumente de proiectare
Instrumente și software de analiză de inginerie structurală
Standarde și norme de proiectare
Hardware adecvat pentru rularea software-ului
Capacitatea de a crea un model structural 3D, a lucra cu acesta, a-l revizui și a naviga la nivelul
acestuia
Capacitatea de a evalua un model folosind instrumente de analiză pentru inginerie
Cunoașterea metodelor constructive
Cunoașterea tehnicilor de modelare analitică
Cunoașterea proiectării și comportamentului structural
Experiență în proiectare
Competențe de integrare privind sistemele construcției la nivel de ansamblu
Experiență în metodele legate de succesiunea analizei structurale
3.10 Evaluarea sustenabilității
Proces în care este evaluat un proiect BIM pe baza LEED (Leadership in Energy and Environmental
Design) sau altor criterii de sustenabilitate.
Acest proces trebuie să aibă loc în toate etapele ciclului de viață al unei construcții, incluzând
planificarea, proiectarea, construcția și exploatarea. Utilizarea de criterii de sustenabilitate în etapa de
planificare și în etapele inițiale de proiectare are un grad mai mare de eficacitate (posibilitate de
influențare a proiectării) și eficiență (costuri și graficul decizional).
În acest proces cuprinzător este necesară interacțiunea între mai multe discipline în etapele inițiale prin
furnizarea de informații valoroase. Este posibil să fie necesar ca această interacțiune să fie integrată
contractual în etapa de proiectare. Pe lângă atingerea obiectivelor legate de sustenabilitate, prin utilizarea
de procese de certificare LEED, se adaugă anumite calcule, documentații și verificări. Simulările,
calculele și documentațiile energetice pot fi efectuate într-un mediu integrativ, în condițiile în care
responsabilitățile sunt bine definite și clar partajate.
Valoare potențială:
Resurse necesare:
Software de proiectare
Procesul permite echipelor să verifice modelele pentru stabilirea conformității cu normele, validarea pe
baza normelor și alte verificări, precum estimarea costurilor pe baza modelului 3D și cerințele de
informații pentru managementul clădirii.
Valoare potențială:
Resurse necesare:
Valoare potențială:
Resurse necesare:
Software de proiectare
Aplicație de revizuire a modelului
Software de proiectare
Capacitatea de a lucra cu un model 3D, a-l revizui și a naviga la nivelul acestuia
Capacitatea de modelare fotorealistă, inclusiv în ceea ce privește texturile, culorile și finisajele și
de navigare cu ușurință prin utilizarea de diferite aplicații software sau plug-in-uri
Nivel ridicat de înțelegere a modului de integrare între sistemele clădirii/construcției
