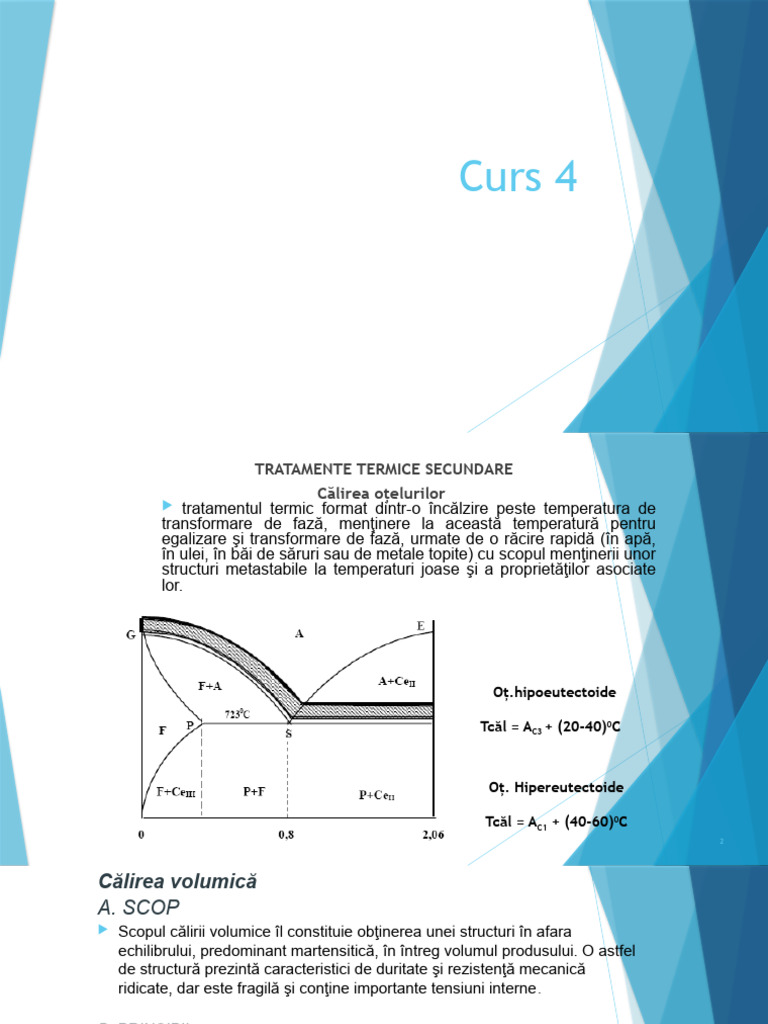

Oţ.hipoeutectoide
Oţ. Hipereutectoide
B. PRINCIPII
Călirea oţelurilor se realizează prin încălzirea la temperaturi superioare
temperaturii AC3 (oţeluri hipoeutectoide), respectiv A C1 (oţeluri
hipereutectoide), menţinerea la aceste temperaturi un timp suficient pentru
transformarea perlitei din structură în austenită şi răcirea cu o viteză mai
mare decât viteza critică, care să asigure obţinerea proporţiei dorite de
martensită.
Durata de transformare
Întrucât temperaturile de încălzire sunt ridicate, durata de formare a austenitei
este redusă, fiind suficiente 2-5 min de menţinere după egalizare.
8
Regimul de răcire
Operaţia hotărâtoare pentru rezultatul final al călirii este răcirea. Ea trebuie astfel
realizată, încât să conducă la obţinerea unei cantităţi cât mai mari de martensită în
întreg volumul de material, în condiţii, care să nu implice tensiuni termice şi
structurale periculoase.
Mediile care asigură viteze de răcire mari în intervalul temperaturilor în care stabilitatea austenitei
este minimă (500-6000C), asigură în acelaşi timp şi cele mai ridicate viteze de răcire în intervalul
temperaturilor de transformare martensitică.
10
în practica tratamentelor termice se utilizează mai multe metode de
călire, răcirea realizându-se uneori, în funcţie de importanţa produsului
călit şi materialul din care este confecţionat acesta, chiar prin utilizarea
a două medii de călire diferite.
Aceste metode de călire sunt):
• călirea clasică sau obişnuită (într-un singur mediu);
• călirea întreruptă (în două medii);
• călirea în trepte;
• călirea izotermă;
călirea la frig.
Durata de menţinere în apă este de 1s pentru 5-6 mm grosime de piesă, timp în care temperatura
acesteia ajunge la o valoare aproximativ egală cu MS +20-30°C, iar răcirea până la temperatura
ambiantă se face apoi în ulei.
Implicând tensiuni interne mai reduse, metoda este aplicabilă pieselor cu configuraţie complicată,
confecţionate din oţeluri cu conţinut ridicat în carbon (oţeluri de scule), susceptibile la deformare
şi fisurare.
Principalul dezavantaj constă în dificultatea fixării momentului optim de trecere a produsului dintr-
un mediu de călire în altul.
Trecerea prea timpurie implică apariţia constituenţilor de treaptă perlitică, iar întârzierea
diminuează sau chiar anihilează efectul favorabil al celui de-al doilea mediu, călirea devenind
obişnuită.
13
Călirea în trepte (curba 3) se utilizează succesiv două medii de răcire.
După austenitizare, produsul metalic se introduce într-o baie “fierbinte” de ulei sau de săruri topite,
aflată la o temperatură cu puţin superioară temperaturii de început de transformare martensitică
(Tbaie=MS +20-30°C). Menţinerea în acest mediu, timp de 5-15 minute, trebuie să asigure, pe de o
parte, răcirea produsului metalic până la temperatura băii, cu o viteză de răcire mai mare decât viteza
critică de călire. Pe de altă parte însă, ea are scopul de a realiza uniformizarea temperaturii pe
secţiune, astfel încât transformarea martensitică să se poată produce simultan, în întreg volumul de
material, fapt care implică reducerea la minim a tensiunilor structurale. În final, produsul se scoate în
aer liniştit sau ventilat, fapt care asigură răcirea cu viteză mică prin intervalul temperaturilor de
transformare martensitică, şi, implicit, tensiuni termice şi structurale reduse.
călirea în trepte se poate aplica numai produselor de dimensiuni mici, la care se poate realiza
egalizarea temperaturii în timp scurt, şi confecţionate din oţeluri cu călibilitate mare (oţeluri aliate de
scule sau oţeluri rapide).
Şi în acest caz se utilizează două medii de răcire. Primul este o baie de săruri şi are rolul de a aduce
produsul la temperatura de transformare bainitică, cu o viteză superioară vitezei critice de călire.
Durata de menţinere la această temperatură se alege cu ajutorul curbelor TTT, considerându-se,
pentru siguranţă, o valoare cu circa 50% mai mare decât durata de transformare la temperatura
aleasă. Rezultă astfel, de regulă, un timp total de menţinere în primul mediu de 10-45min.
Răcirea finală până la temperatura camerei se realizează apoi în aer. 14
În cazul oţelurilor cu conţinut ridicat în carbon şi elemente de aliere, la
care Mf se află la temperaturi sub 0°C, pot rezulta însă proporţii mari de
austenită reziduală (20-30%), care sunt nedorite în structura de călire,
întrucât reduc duritatea acesteia şi determină instabilitatea dimensională
a produselor respective.
În astfel de situaţii, imediat după răcirea până la temperatura camerei,
produsele sunt introduse într-un mediu de călire aflat la temperatura de
-20 - -100°C unde sunt menţinute un timp relativ scurt (transformarea
matersitică fiind instantanee), iar pe urmă se scot la aer. Metoda este
cunoscută sub denumirea de călire sub 00C sau călire la frig.
Când nu se dipune de instalaţii speciale de călire la frig, se utilizează
medii refrigerente obţinute prin amestecarea de zăpadă carbonică şi
alcool sau azot lichid cu eter de petrol, în proporţii care să asigure
temperatura dorită.
15
Călirea superficială
tratament termic local, care se aplică în scopul obţinerii unei structuri
martensitice în suprafaţa produselor, pe adâncimi cuprinse între zecimi de
milimetru până la 5-10 mm.
În urma aplicării călirii superficiale rezultă piese duplex, având stratul exterior
dur, rezistent la uzură şi oboseală şi miezul plastic şi tenace, rezistent la
celelalte tipuri de solicitări în exploatare: încovoiere, şoc, răsucire. În plus,
tensiunile de compresiune din stratul călit măresc mult rezistenţa la solicitări
alternante.
Pentru a obţine însă o astfel de asociere de caracteristici, călirea superficială
trebuie aplicată la oţeluri hipoeutectoide semidure, având conţinutul în carbon
cuprins între 0,3% şi 0,65%.
PRINCIPII
Călirea superficială se realizează prin încălzirea cu viteză mare a stratului
superficial al produselor până la o temperatură situată în domeniul
austenitic, menţinerea de scurtă durată şi răcirea rapidă, cu viteze mai
mari decât viteza critică de călire.
16
Fiind date condiţiile specifice de încălzire, temperatura de încălzire scade
rapid de la suprafaţă spre centrul produsului
Călirea superficială prin inducţie sau prin curenţi de înaltă frecvenţă (C.I.F)
permite un control mai riguros al grosimii stratului călit, acesta fiind de 0,2 - 5
mm.
Încălzirea se realizează prin transformarea în energie calorică (prin efect Joule-
Lenz) a energiei câmpului electromagnetic indus în straturile superficiale ale
pieselor supuse călirii de către un inductor, prin care circulă curenţi de medie sau
înaltă frecvenţă.
Răcirea se efectuează cu ajutorul unui duş cu apă sub presiune (care poate 19
fi
separat de inductor şi confecţionat din ţeavă de cupru sau alamă sau poate forma
corp comun cu acesta) sau prin scufundarea pieselor într-un bazin de călire.
Călirea superficială în electrolit este un procedeu simplu, care se pretează în
cazul pieselor mici.
Încălzirea în electrolit are la bază efectul catodic, care apare la trecerea
curentului printr-un electrolit. Piesa tratată se conectează la polul negativ al
sursei de curent şi se introduce cu partea care trebuie călită superficial într-
o cuvă cu electrolit (soluţii de 5-10% de carbonaţi de sodiu sau potasiu), prin
care trece curent continuu. Polul pozitiv este legat la cuvă sau la o placă din
oţel inoxidabil plasată în interiorul electrolitului.
La trecerea curentului electric prin electrolit, în jurul piesei se formează un
strat de hidrogen molecular provenit din electroliza apei, strat de rezistenţă
electrică ridicată, care se încălzeşte la temperaturi foarte înalte (de 2000 0C),
determinând încălzirea cu viteză mare a suprafeţei zonei imersate a piesei
la temperaturi situate în domeniul austenitic. La întreruperea curentului,
pelicula de hidrogen dispare şi se produce răcirea rapidă a suprafeţei sub
acţiunea electrolitului.
20
Călirea superficială în topituri se realizează prin scufundarea pieselor în băi de
plumb (la 9500C) sau de săruri topite (la 1000-11000C), aflate la temperaturi
superioare celor recomandate pentru călirea volumică.. După o durată de menţinere
foarte scurtă, care asigură numai încălzirea superficială a piesei, pe o adâncime de
câţiva milimetri, se efectuează răcirea în apă.
Deşi metoda este foarte simplă, ea se utilizează numai în cazul pieselor fără prea
mare importanţă şi în lipsa instalaţiilor specifice de călire superficială, întrucât
conduce la obţinerea unor straturi călite neuniforme şi cu grosimi relativ mari.
fâşii care apar datorită influenţei termice a zonei care se încălzeşte asupra zonei
călite anterior şi determină o distribuţie neuniformă a duritatăţii în suprafaţa
Revenirea oţelurilor
SCOP
Structura obţinută prin călire se caracterizează prin duritate ridicată,
dar este fragilă şi prezintă tenacitate scăzută, ca urmare a tensiunilor
interne apărute în procesul de călire. Pentru a elimina aceste
inconveniente, după călire se poate aplica un tratament termic subcritic,
numit revenire.
Scopul aplicării revenirii îl constituie aducerea produselor din oţel călite
în stări structurale şi de tensiuni interne mai apropiate de echilibru.
Concomitent se produce şi înmuierea oţelului, în sensul scăderii
caracteristicilor de rezistenţă şi al creşterii celor de plasticitate şi
ductilitate.
PRINCIPII
La revenire, constituenţii în afara echilibrului obţinuţi prin călire
(martensită, austenită reziduală, bainită) se descompun treptat în
constituenţi de revenire: martensită, troostită şi sorbită de revenire.
Descompunerea se realizează prin difuzie şi necesită activare termică.
Aceasta se asigură prin încălzirea materialului călit la temperaturi
22
Primul tip, respectiv fragilitatea de temperatură joasă sau de ordinul I, apare datorită
descompunerii neuniforme a martensitei şi austenitei reziduale, preciptarea carburilor ε
disperse, corente cu reţeaua α, desfăşurându-se mai intens la limitele de grăunte.
Fragilitatea de revenire joasă apare indiferent de viteza de răcire aplicată şi este
ireversibilă, în sensul că, odată ce s-a produs, ea nu mai poate fi înlăturată. Din acest motiv,
revenirea oţelurilor în acest interval trebuie evitată.
Cel de-al doilea tip de fragilitate, fragilitatea de temperatură înaltă sau de ordinul II, se
produce numai în cazul răcirii lente după încălzirea în intervalul temperaturilor periculoase.
Această fragilizare poate fi evitată prin răcirea rapidă după menţinerea la temperatura de
revenire şi, în cazul în care s-a produs, poate fi înlăturată printr-o nouă revenire, urmată de
răcirea cu viteză mare. Din acest motiv, ea se numeşte şi fragilitate reversibilă
25
PARAMETRII TEHNOLOGICI
Temperatura de revenire
Temperatura de încălzire este parametrul tehnologic principal al revenirii, întrucât
manifestă cea mai mare influenţă asupra proprietăţilor obţinute în urma revenirii. Cu
cât temperatura este mai ridicată, cu atât proprietăţile se modifică mai intens şi se
stabilizează într-un timp mai scurt.
Temperatura de revenire se alege în funcţie de caracteristicile impuse produsului
după tratament, pornind de la gradul de detensionare, care trebuie realizat, şi nivelul
de înmuiere admis. În funcţie de temperatura de revenire se deosebesc 3 tipuri de
reveniri:
revenire joasă;
revenire medie;
revenire înaltă.
26
Revenirea joasă se realizează prin încălzirea la temperaturi de 150 – 250 0C şi are drept scop
eliminarea parţială a tensiunilor de călire, în condiţiile menţinerii unei durităţii ridicate,
care să asigure rezistenţă la uzură şi oboseală. După revenire joasă, duritatea scade foarte
puţin (cu numai 1–3 unităţi HRC), structura obţinută fiind alcătuită din martensită de
revenire şi, eventual, o proporţie de austenită reziduală nerevenită. Acest tip de revenire se
aplică sculelor confecţionate din oţeluri nealiate (OSC-uri) şi slab aliate, organelor de maşini
călite superficial sau carburate şi călite.
Revenirea medie presupune încălzirea produselor la 350 – 550 0C şi determină diminuarea
tensiunilor de călire, în condiţiile asigurării unei tenacităţi mai bune, fără a reduce prea
mult duritatea. În funcţie de temperatura de încălzire, constituenţii structurali obţinuţi pot
fi de tipul martensită, troostită sau sorbită de revenire, duritatea variind corespunzător
între 50–40 HRC, iar limita de elasticitate se menţine ridicată. Revenirea medie este un
tratament specific arcurilor.
Revenirea înaltă se realizează la temperaturi situate între 550 – 650°C, în vederea obţinerii
unor caracteristici de tenacitate deosebite. Tratamentul termic constând dintr-o călire,
urmată de revenire înaltă, se numeşte îmbunătăţire, iar structura rezultată este de tip
sorbită sau perlită globulară. Revenirea înaltă se aplică sculelor din oţeluri înalt aliate şi
pieselor în mişcare (arbori cotiţi, biele), confecţionate din oţeluri carbon şi oţeluri aliate
pentru îmbunătăţire, şi care sunt supuse în exploatare unor solicitări complexe (tracţiune,
încovoiere, răsucire, şoc, oboseală).
Răcirea
La revenire se recomandă ca răcirea să se realizeze, pe cât posibil, cu viteză mică (de regulă
în aer), astfel încât tensiunile interne să fie cât mai reduse. Excepţie de la această
27
regulă
fac oţelurile slab aliate cu Cr, Mn, Cr-Mn, Mn-Si, Cr-Si, Cr-Ni, care prezintă fragilitate la
revenire de ordinul II. Pentru a evita apariţia acesteia, răcirea trebuie efectuată, în astfel de
Tipurile de structuri obtinute prin racirea izoterma a austenitei
28
Curbele de răcire pentru diferite procedee de călire:
1- călire obişnuită; 2- călire întreruptă; 3- călire în trepte;
4- călire izotermă
Procedee speciale de călire:
30
