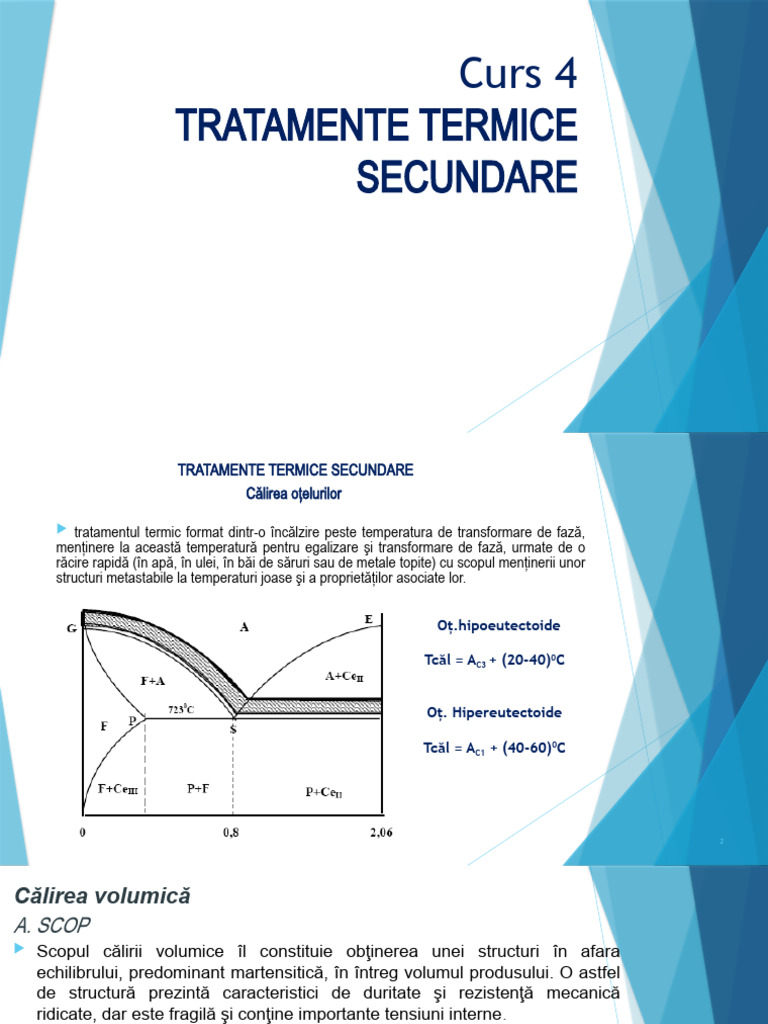

TRATAMENTE TERMICE
SECUNDARE
TRATAMENTE TERMICE SECUNDARE
Călirea oţelurilor
Oţ.hipoeutectoide
Oţ. Hipereutectoide
2
Călirea volumică
A. SCOP
Scopul călirii volumice îl constituie obţinerea unei structuri în afara
echilibrului, predominant martensitică, în întreg volumul produsului. O astfel
de structură prezintă caracteristici de duritate şi rezistenţă mecanică
ridicate, dar este fragilă şi conţine importante tensiuni interne.
B. PRINCIPII
Călirea oţelurilor se realizează prin încălzirea la temperaturi superioare
temperaturii AC3 (oţeluri hipoeutectoide), respectiv AC1 (oţeluri
hipereutectoide), menţinerea la aceste temperaturi un timp suficient pentru
transformarea perlitei din structură în austenită şi răcirea cu o viteză mai
mare decât viteza critică, care să asigure obţinerea proporţiei dorite de
martensită.
Durata de transformare
Întrucât temperaturile de încălzire sunt ridicate, durata de formare a austenitei este
redusă, fiind suficiente 2-5 min de menţinere după egalizare.
8
Regimul de răcire
10
în practica tratamentelor termice se utilizează mai multe metode de
călire, răcirea realizându-se uneori, în funcţie de importanţa
produsului călit şi materialul din care este confecţionat acesta, chiar
prin utilizarea a două medii de călire diferite.
Aceste metode de călire sunt):
călirea clasică sau obişnuită (într-un singur mediu);
călirea întreruptă (în două medii);
călirea în trepte;
călirea izotermă;
călirea la frig.
13
Călirea izotermă (bainitică) (curba 4) se aseamănă cu călirea în
trepte, cu deosebirea că scopul aplicării ei este acela de a obţine
o structură alcătuită în totalitate din bainită superioară sau
inferioară.
Aceşti constituenţi prezintă durităţi mari, de 40-45 HRC, şi, drept
urmare, o bună rezistenţă la uzură şi oboseală, în condiţiile în care
limita de elasticitate este ridicată, iar tenacitatea satisfăcătoare.
15
Călirea superficială
tratament termic local, care se aplică în scopul obţinerii unei structuri martensitice în
suprafaţa produselor, pe adâncimi cuprinse între zecimi de milimetru până la 5-10 mm.
În urma aplicării călirii superficiale rezultă piese duplex, având stratul exterior dur, rezistent la
uzură şi oboseală şi miezul plastic şi tenace, rezistent la celelalte tipuri de solicitări în
exploatare: încovoiere, şoc, răsucire. În plus, tensiunile de compresiune din stratul călit
măresc mult rezistenţa la solicitări alternante.
Pentru a obţine însă o astfel de asociere de caracteristici, călirea superficială trebuie aplicată
la oţeluri hipoeutectoide semidure, având conţinutul în carbon cuprins între 0,3% şi 0,65%.
PRINCIPII
Călirea superficială se realizează prin încălzirea cu viteză mare a stratului
superficial al produselor până la o temperatură situată în domeniul
austenitic, menţinerea de scurtă durată şi răcirea rapidă, cu viteze mai
mari decât viteza critică de călire.
16
Fiind date condiţiile specifice de încălzire, temperatura de încălzire scade
rapid de la suprafaţă spre centrul produsului
Călirea superficială prin inducţie sau prin curenţi de înaltă frecvenţă (C.I.F)
permite un control mai riguros al grosimii stratului călit, acesta fiind de 0,2 - 5
mm.
Încălzirea se realizează prin transformarea în energie calorică (prin efect Joule-
Lenz) a energiei câmpului electromagnetic indus în straturile superficiale ale
pieselor supuse călirii de către un inductor, prin care circulă curenţi de medie sau
înaltă frecvenţă. 20
Răcirea se efectuează cu ajutorul unui duş cu apă sub presiune (care poate fi
separat de inductor şi confecţionat din ţeavă de cupru sau alamă sau poate forma
Călirea superficială în electrolit este un procedeu simplu, care se pretează în cazul
pieselor mici.
Încălzirea în electrolit are la bază efectul catodic, care apare la trecerea curentului
printr-un electrolit. Piesa tratată se conectează la polul negativ al sursei de curent şi
se introduce cu partea care trebuie călită superficial într-o cuvă cu electrolit (soluţii de
5-10% de carbonaţi de sodiu sau potasiu), prin care trece curent continuu. Polul
pozitiv este legat la cuvă sau la o placă din oţel inoxidabil plasată în interiorul
electrolitului.
La trecerea curentului electric prin electrolit, în jurul piesei se formează un strat de
hidrogen molecular provenit din electroliza apei, strat de rezistenţă electrică ridicată,
care se încălzeşte la temperaturi foarte înalte (de 20000C), determinând încălzirea cu
viteză mare a suprafeţei zonei imersate a piesei la temperaturi situate în domeniul
austenitic.
La întreruperea curentului, pelicula de hidrogen dispare şi se produce răcirea rapidă
a suprafeţei sub acţiunea electrolitului.
21
Călirea superficială în topituri se realizează prin scufundarea pieselor în băi de plumb
(la 9500C) sau de săruri topite (la 1000-11000C), aflate la temperaturi superioare celor
recomandate pentru călirea volumică.. După o durată de menţinere foarte scurtă, care
asigură numai încălzirea superficială a piesei, pe o adâncime de câţiva milimetri, se
efectuează răcirea în apă.
Deşi metoda este foarte simplă, ea se utilizează numai în cazul pieselor fără prea mare
importanţă şi în lipsa instalaţiilor specifice de călire superficială, întrucât conduce la
obţinerea unor straturi călite neuniforme şi cu grosimi relativ mari.
Călirea superficială prin contact electric realizează încălzirea superficială a piesei prin
efect Joule, produs la contactul cu o rolă confecţionată
din cupru şi răcită cu apă, care se deplasează, din aproape în aproape, pe suprafaţa
care trebuie călită.
Dacă se aplică un curent alternativ de frecvenţă industrială, la o tensiune scăzută (2-
5V) şi intensitate mare (500-5000A), piesa, care are rezistenţa electrică mult mai mare
decât rola, se încălzeşte la temperaturi cu mult mai înalte decât aceasta. Răcirea se
realizează prin intermediul unui răcitor cu jet de apă, care se deplasează în lungul
suprafeţei la un anumit interval de timp după electrodul de contact, timp în care se
produce uniformizarea temperaturii în stratul superficial.
Dezavantajele metodei constau în productivitatea redusă şi imposibilitatea evitării
obţinerii de fâşii revenite între două poziţii succesive ale electrodului, fâşii care apar
22
datorită influenţei termice a zonei care se încălzeşte asupra zonei călite anterior şi
determină o distribuţie neuniformă a duritatăţii în suprafaţa piesei.
- proba de călire frontală, cunoscută şi sub denumirea de
probă Jominy.
Astfel, la temperaturi cuprinse între 80-200°C, din martensita de călire (numită şi albă, datorită
susceptibilităţii reduse la atacul cu reactiv metalografic), care este o soluţie solidă suprasaturată
de carbon în fier α cu reţea tetragonală, precipită treptat excesul de carbon sub formă de
carburi ε (Fe2,3C). Acestea au forma unor lamele foarte fine, submicroscopice, şi sunt legate
coerent cu matricea, o soluţie solidă suprasaturată de carbon în fier α, cu un grad mai mic de
suprasaturare.
Cu cât temperatura de revenire este mai ridicată, cu atât cantitatea de carbon, care iese din
soluţia solidă sub formă de carburi, este mai mare şi, corespunzător, gradul de tetragonalitate al
acesteia se reduce, reţeaua devenind cubică.
Constituentul astfel obţinut prezintă un aspect acicular, asemănător bainitei inferioare, şi se
numeşte martensită de revenire, martensită cubică sau martensită neagră, fiind puternic atacat
de reactivul metalografic.
Cel de-al doilea tip de fragilitate, fragilitatea de temperatură înaltă sau de ordinul
II, se produce numai în cazul răcirii lente după încălzirea în intervalul temperaturilor
periculoase. Această fragilizare poate fi evitată prin răcirea rapidă după menţinerea la
temperatura de revenire şi, în cazul în care s-a produs, poate fi înlăturată printr-o
28
nouă revenire, urmată de răcirea cu viteză mare. Din acest motiv, ea se numeşte şi
fragilitate reversibilă
PARAMETRII TEHNOLOGICI
Temperatura de revenire
Temperatura de încălzire este parametrul tehnologic principal al
revenirii, întrucât manifestă cea mai mare influenţă asupra
proprietăţilor obţinute în urma revenirii. Cu cât temperatura este mai
ridicată, cu atât proprietăţile se modifică mai intens şi se stabilizează
într-un timp mai scurt.
Temperatura de revenire se alege în funcţie de caracteristicile impuse
produsului după tratament, pornind de la gradul de detensionare,
care trebuie realizat, şi nivelul de înmuiere admis. În funcţie de
temperatura de revenire se deosebesc 3 tipuri de reveniri:
revenire joasă;
revenire medie;
revenire înaltă.
29
Revenirea joasă se realizează prin încălzirea la temperaturi de 150 – 3500C şi are
drept scop eliminarea parţială a tensiunilor de călire, în condiţiile
menţinerii unei durităţii ridicate, care să asigure rezistenţă la uzură şi
oboseală. După revenire joasă, duritatea scade foarte puţin (cu numai
1–3 unităţi HRC), structura obţinută fiind alcătuită din martensită de
revenire şi, eventual, o proporţie de austenită reziduală nerevenită.
Acest tip de revenire se aplică sculelor confecţionate din oţeluri
nealiate (OSC-uri) şi slab aliate, organelor de maşini călite superficial
sau carburate şi călite.
