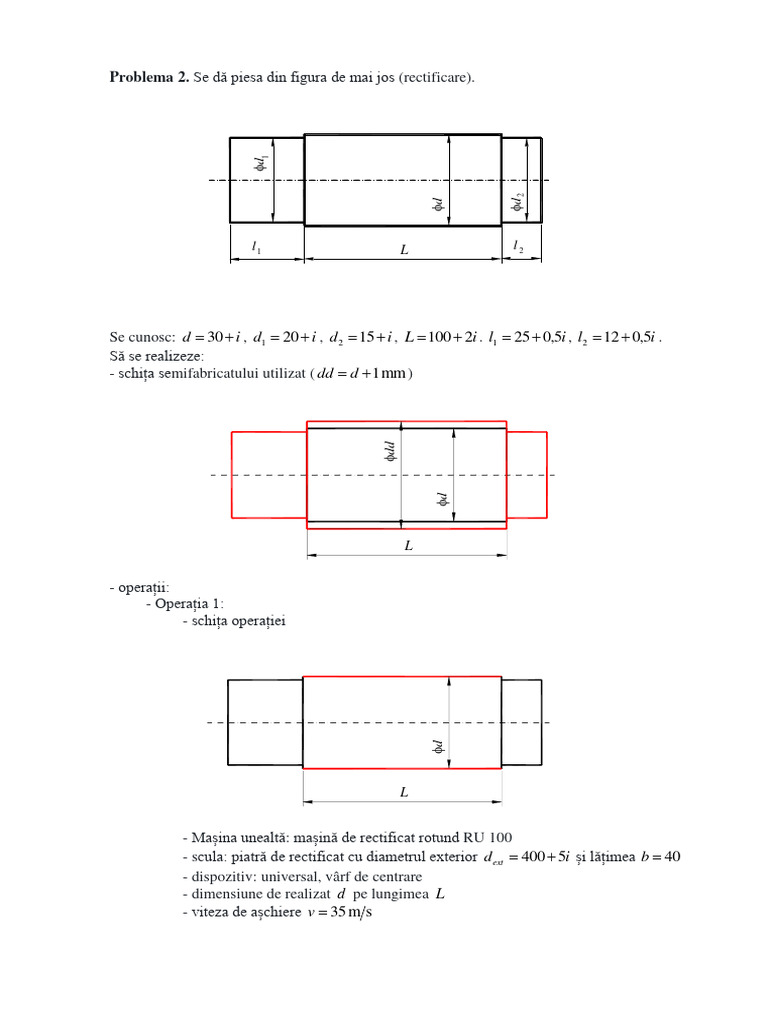

Problema 2. Se dă piesa din figura de mai jos (rectificare).

d1

d 2
d
l1 L l2

Se cunosc: d  30  i , d1  20  i , d 2  15  i , L  100  2i . l1  25  0,5i , l2  12  0,5i .


Să se realizeze:
- schița semifabricatului utilizat ( dd  d  1 mm )
dd

d

- operații:
- Operația 1:
- schița operației
d

- Mașina unealtă: mașină de rectificat rotund RU 100


- scula: piatră de rectificat cu diametrul exterior d ext  400  5i și lățimea b  40
- dispozitiv: universal, vârf de centrare
- dimensiune de realizat d pe lungimea L
- viteza de așchiere v  35 m s
60000v
- turația discului abraziv n   ...
d ext
- turația piesei n p  300 rot min
- avansul s  5 cd min
dd  d
- adâncimea de așchiere t   ...
2
- verificator: șubler
De realizat:
1. desenele la scară;
2. efectuat calculele necesare (eventual cu schițe de mână exemplificatoare);
3. de imprimat desenul de la operația 1 pe hârtie și de completat cu schițe de mână (cu
creionul) sculele, vitezele, avansurile.
