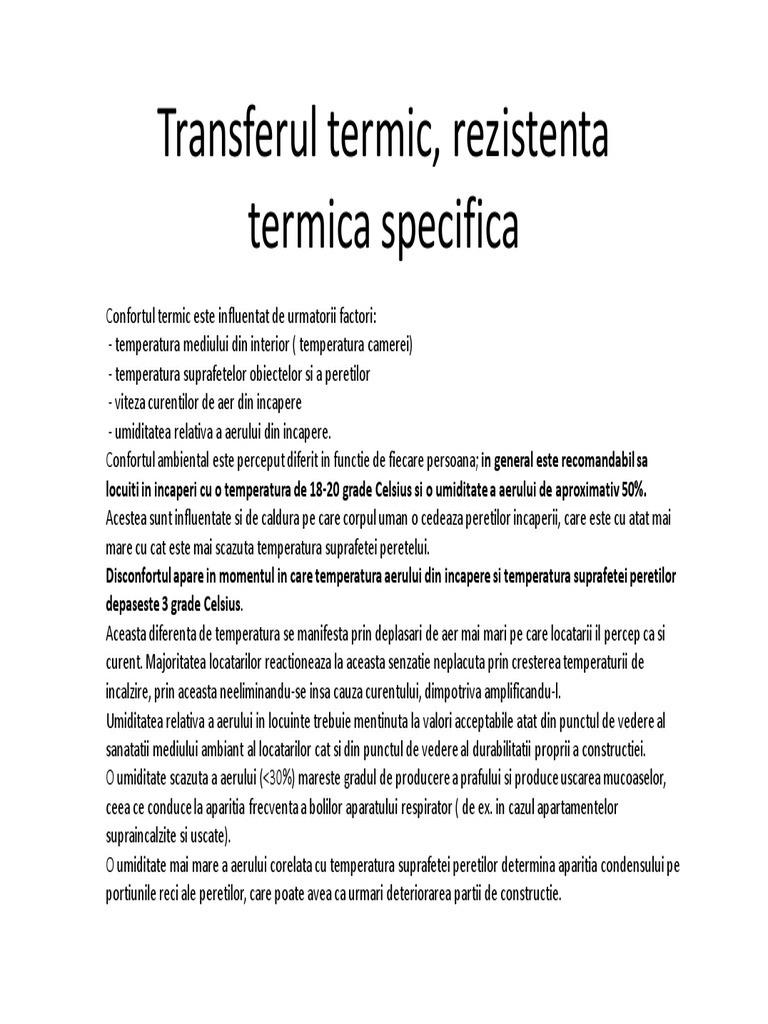

Transferul termic, rezistenta termica specifica

Confortul termic este influentat de urmatorii factori: - temperatura mediului din interior ( temperatura camerei) - temperatura suprafetelor obiectelor si a peretilor - viteza curentilor de aer din incapere - umiditatea relativa a aerului din incapere. Confortul ambiental este perceput diferit in functie de fiecare persoana; in general este recomandabil sa locuiti in incaperi cu o temperatura de 18-20 grade Celsius si o umiditate a aerului de aproximativ 50%. Acestea sunt influentate si de caldura pe care corpul uman o cedeaza peretilor incaperii, care este cu atat mai mare cu cat este mai scazuta temperatura suprafetei peretelui. Disconfortul apare in momentul in care temperatura aerului din incapere si temperatura suprafetei peretilor depaseste 3 grade Celsius. Aceasta diferenta de temperatura se manifesta prin deplasari de aer mai mari pe care locatarii il percep ca si curent. Majoritatea locatarilor reactioneaza la aceasta senzatie neplacuta prin cresterea temperaturii de incalzire, prin aceasta neeliminandu-se insa cauza curentului, dimpotriva amplificandu-l. Umiditatea relativa a aerului in locuinte trebuie mentinuta la valori acceptabile atat din punctul de vedere al sanatatii mediului ambiant al locatarilor cat si din punctul de vedere al durabilitatii proprii a constructiei. O umiditate scazuta a aerului (<30%) mareste gradul de producere a prafului si produce uscarea mucoaselor, ceea ce conduce la aparitia frecventa a bolilor aparatului respirator ( de ex. in cazul apartamentelor supraincalzite si uscate). O umiditate mai mare a aerului corelata cu temperatura suprafetei peretilor determina aparitia condensului pe portiunile reci ale peretilor, care poate avea ca urmari deteriorarea partii de constructie.

Temperaturile exterioare (Te) Temperaturile exterioare de calcul se consider n conformitate cu harta de zonare climatic a teritoriului Romniei, pentru perioada de iarna, anexata. Conform acestei hri, care nlocuiete harta din STAS 6472/2-83, teritoriul Romniei se mparte n 4 zone climatice, astfel : - zona I Te = - 12oC - zona II Te = - 15oC - zona III Te = - 18oC - zona IV Te = - 21oC

Conform principiului I al termodinamicii doua corpuri pot schimba intre ele caldura pana la atingerea echilibrului termic, adica pana la egalarea temperaturilor corpurilor. Principiul II al termodinamicii arata ca transformarile spontane in sisteme finite se desfasoara in sensul cresterii entropiei sistemului (dS> (dS>0 0), ceea ce inseamna ca in astfel de sisteme caldura trece spontan de la corpul mai cald la cel mai rece rece. . Exista trei mecanisme prin care se realizeaza transferul de caldura: conductivitatea termica (conductia), convectia si radiatia termica. Transferul de caldura se realizeaza atata timp cat intre doua corpuri sau intre doua puncte ale aceluiasi corp exista o diferenta de temperatura. Temperatura este un parametru de stare scalar care este o functie de coordonatele spatiale si de timp: T=f(x,y,z,t) Daca temperatura este independenta de timp atunci si regimul de temperatura este stationar iar functia de temperatura devine: T=f(x,y,z,) In cazul in care temperatura variaza in timp regimul de temperatura este nestationar. Cantitatea de caldura transferata in unitatea de timp, Q, este fluxul de caldura (q). (q). In regim stationar fluxul (debitul) de caldura este constant in timp.

Atunci cand o suprafata fierbinte este inconjurata de o zona mai rece, va avea loc un transfer de caldura pana cand ambele ajung la aceeasi temperatura. - conductie: se produce intr-un material solid sau gazos si depinde de caracteristicile materialului respectiv; - convectie: caldura se propaga datorita miscarii aerului sau schimbarii densitatii acestuia la diferite temperaturi. Are loc de la fluid la suprafata unui corp si invers. - radiatie: orice material capteaza radiatiile termice si le emite mai departe in functie de emisivitate si temperatura pe care a acumulat-o. Schimbul de caldura tine cont de mediul de propagare ( aerul ). Atunci cand radiatiile sunt absorbite sau reflectate transferul termic este diminuat

Ecuatia care exprima fluxul de caldura transferat prin conductivitate, in regim stationar se numeste Legea Fourier. Coeficientul de conductivitate termica exprima usurinta cu care se transfera caldura print-un corp prin acest mecanism. este o proprietate fizica importanta in practica de care se tine cont la alegerea materialelor de constructie a utilajelor sau a materialelor cu rol de izolatoare termice. Pentru majoritatea materialelor variaza liniar cu temperatura. Defineste capacitatea unui material de a transmite caldura, astfel incat cu cat valoarea este mai mica, cu atat performanta este mai buna. Coeficientul de conductivitate este exprimat in [W/mK]. S-a stabilit ca materialele sunt izolatoare termice daca conductivitatea lor este mai mica decat 0,065 W/mK. Dintre substantele uzuale aerul are conductivitatea cea mai mica, totusi folosirea unor mantale cu aer nu asigura o izolare termica eficienta datorita convectiei libere care se manifesta in paralel cu conductivitatea. Pentru a limita convectia libera se recomanda ca aerul sa fie divizat in volume cat mai mici. Asa se explica proprietatile termoizolatoare ale unor materiale cu structura poroasa sau fibroasa cum ar fi: vata de sticla, vata de zgura, azbestul, pluta, polistirenul expandat, etc. Daca in pori patrunde apa care are de circa 25 de ori mai mare decat a aerului, conductivitatea creste semnificativ In tabel se pot vedea cateva exemple cu valoarea conductivitatii termice la cele mai folosite materiale de constructie.
MATERIAL Poliuretan Polistiren extrudat Polistiren expandat Vat mineral Plut CONDUCTIVITATE TERMIC [W/MK] 0,018 0,035 0,040 0,041 0,045

Transferul de caldura prin conductie in regim stationar

Transfer de caldura prin pereti plani-paraleli, in regim stationar Se considera un perete solid plan, omogen cu suprafata mult mai mare decat grosimea . Pe fetele opuse ale peretelui se mentin constante temperaturile Tp1 respectiv Tp2 cu Tp1>Tp2. Daca temperaturile fetelor opuse sunt constante, intre punctele de pe aceste suprefete nu se schimba caldura (acestea fiind suprafete izoterme). In cazul in care peretele plan este format din mai multe straturi de grosimi si conductivitati termice diferite (perete compozit / neomogen) se demonstreaza ca fluxul de caldura in regim stationar printr-un astfel de perete este proportional cu suprafata de transfer A, cu potentialul transferului Tp si invers proportional cu rezistenta termica totala a peretelui. Daca regimul este stationar caldura acumulata in peretele este nula, ceea ce inseamna ca prin fiecare strat al peretelui se transfera acelasi flux de caldura Q. Calculul unidirecional este un model de calcul termotehnic simplificat, n care se consider c liniile de flux sunt perpendiculare pe elementul de construcie

Rezistenta termic specific a unui strat omogen Rezistena termic specific a unui strat omogen al elementului de construcie se determin cu relaia: R=d/ a* [m2 K/W], n care: d grosimea de calcul a stratului n m, - conductivitatea termic de calcul a materialului, a coeficient de majorare a conductivitatii. Rezistenele termice ale straturilor omogene se calculeaz cu 3 zecimale. Reprezinta capacitatea unui material de a izola termic. Valoarea rezistentei termice este in functie de grosimea si conductivitatea materialului fiind raportul acestor marimi. Cu cat R este mai mare, cu atat materialul este mai bun din punct de vedere al izolarii termice. Coeficientul de transfer termic unidirecional (transmitanta) se determin cu relaia : U = 1/R [W/(m2K)] Dac valorile R i U reprezint rezultate finale ale calculelor termotehnice, ele pot fi rotunjite la 3 cifre semnificative (2 zecimale). Coeficientul de transfer termic U reprezinta fluxul de caldura ce traverseaza o suprafata de 1 mp, in conditiile unei diferente de temperatura de un grad intre interior si exterior. Performanta termica a unei izolatii este caracterizata de coeficientul de transfer termic U. Cu cat valoarea U este mai mica, cu atat izolatia este mai performanta termic.

Rezistenta termica, specifica unidirectionala a unui element de constructie alcatuit din unul sau mai multe straturi din materiale omogene, fara punti termice, inclusiv din eventuale straturi de aer neventilat, dispuse perpendicular pe directia fluxului termic, se calculeaza cu relatia :

R Rezistenta totala la transfer termic [m2K/W]; Rsi Rezistenta la transfer termic pe suprafata interioara [m2K/W]; Rse Rezistenta la transfer termic pe suprafata exterioara [m2K/W]; Rs- Rezistenta la transfer termic a elementului (suma straturilor) [m2K/W] Ra - Rezistenta la transfer termic a straturilor de aer(suma) [m2K/W]

R =

1 2 + + .... + n + Ra 1 2 n

Rezistena termic specific corectat Rezistena termic specific corectat se determin la elementele de construcie cu alctuire neomogen; ea ine seama de influena punilor termice asupra valorii rezistenei termice specifice determinate pe baza unui calcul unidirecional n cmp curent, respectiv n zona cu alctuirea predominant. Simplificat, R = r . R [W/(m2K)] n care r reprezint coeficientul de reducere a rezistenei termice unidirecionale. La fazele preliminare de proiectare, influena punilor termice se poate evalua printr-o reducere global a rezistenelor termice unidirecionale (n cmp curent), astfel : - la perei exteriori 20...45 % (r=0,55-0,8) - la terase i planee sub poduri 15...25 % (r=0,75-0,85) - la planee peste subsoluri i sub bowindouri 25...35 % (r=0,65-0,75) -la rosturi 10...20 % (r=0,8-0,9) Rezistena termic specific medie a unui element de construcie se calculeaz cu relaia :

Rezistenele termice medii R'm se pot calcula: pentru o ncpere avnd mai multe suprafee pentru un acelai element de construcie, de exemplu o ncpere de col; pentru un nivel al cldirii; pentru ansamblul unei cldiri.

La elementele de construcie care separ ncperea considerat de un spaiu nenclzit, n loc de valoarea T = Ti - Te , n relaia de mai sus se introduce diferena de temperatur (Ti - Tu), n care Tu reprezint temperatura n spaiul nenclzit, determinat pe baza unui calcul de bilan termic. La elementele de construcie care separ ncperea considerat de un spaiu mai puin nclzit, n loc de valoarea T, n relaie se introduce diferena dintre cele dou temperaturi interioare convenionale de calcul, avnd valori conform tabel. Relaia nu se aplic la suprafeele vitrate.

Rezistenele termice specifice corectate R ale tuturor elementelor de construcie ale cldirilor, calculate pentru fiecare ncpere n parte, trebuie s fie mai mari dect rezistenele termice necesare : R' > R'nec [m2K/W] n scopul reducerii consumului de energie n exploatare, rezistena termic corectat, medie pe cldire, a fiecrui element de construcie, poate fi comparat cu rezistenele termice minime prescrise de actele normative n vigoare. Trebuie s fie ndeplinit condiia : Rm > Rmin [m2K/W]

Pentru alte cladiri decat locuinte: n cldiri de categoria 1 intr cldirile cu ocupare continu i cldirile cu ocupare discontinu de clas de inerie mare, definit conform cap.8 ca fiind acele cldiri a cror funcionalitate impune ca temperatura mediului interior s nu scad (n intervalul ora 0 - ora 7) cu mai mult de 70C sub valoarea normal de exploatare. Din aceast categorie fac parte: creele, internatele, spitalele, etc.; n cldiri de categoria 2 intr cldirile cu ocupare discontinu, cu excepia celor din clasa de inerie mare. Cldirile cu ocupare discontinu sunt acele cldiri a cror funcionalitate permite ca abaterea de la temperatura normal de exploatare s fie mai mare de 70C pe o perioad de 10 ore pe zi, din care cel puin 5 ore n intervalul ora 0 - ora 7. Din aceast categorie fac parte: colile, amfiteatrele, slile de spectacole, cldirile administrative, restaurantele, cldirile industriale cu unul sau dou schimburi, etc., de clas de inerie medie i mic. a - rezistena termic minim, R'min, a componentelor opace ale pereilor verticali care fac cu planul orizontal un unghi mai mare de 600, aflai n contact cu exteriorul sau cu un spaiu nenclzit, exprimat n m2K/W ; b - rezistena termic minim, R'min, a planeelor de la ultimul nivel (orizontale sau care fac cu planul orizontal un unghi mai mic de 600, aflate n contact cu exteriorul sau cu un spaiu nenclzit, exprimat n m2K/W; c - rezistena termic minim, R'min, a planeelor inferioare aflate n contact cu exteriorul sau cu un spaiu nenclzit, exprimat n m2K/W; d - transmitana termic liniar maxim pe perimetrul cldirii, la nivelul soclului, exprimat n W/(mK); e - rezistena termic minim, R'min, a pereilor transpareni sau translucizi aflai n contact cu exteriorul sau cu un spaiu nenclzit, calculat lund n considerare dimensiunile nominale ale golului din perete, exprimat n m2K/W;
