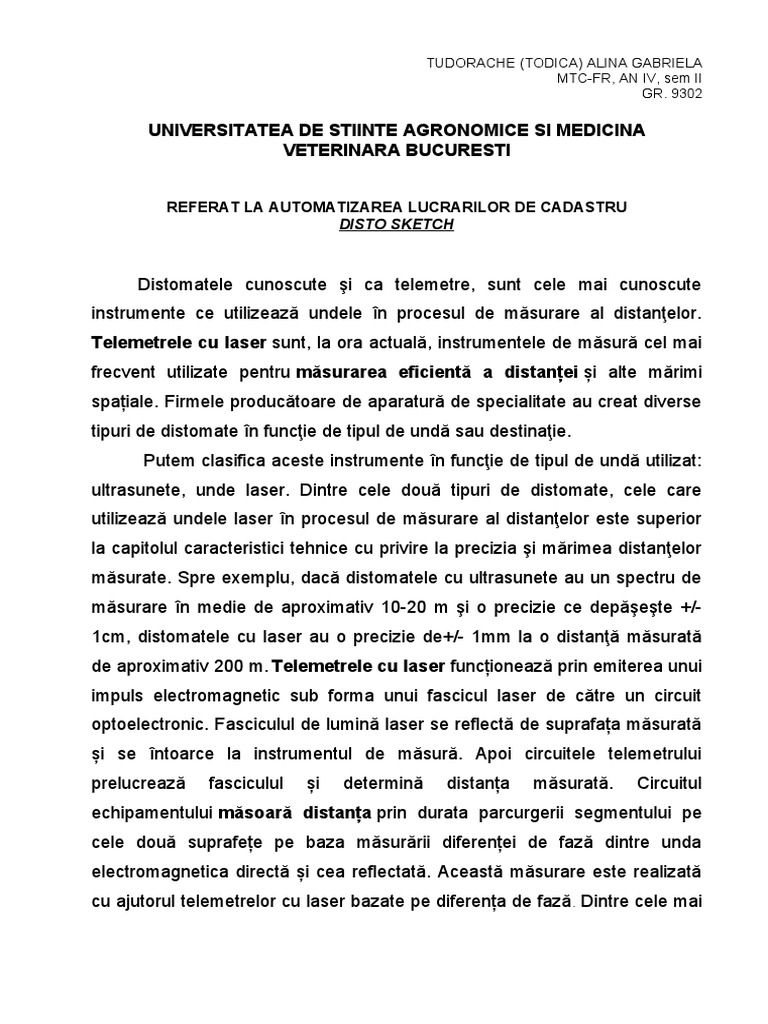

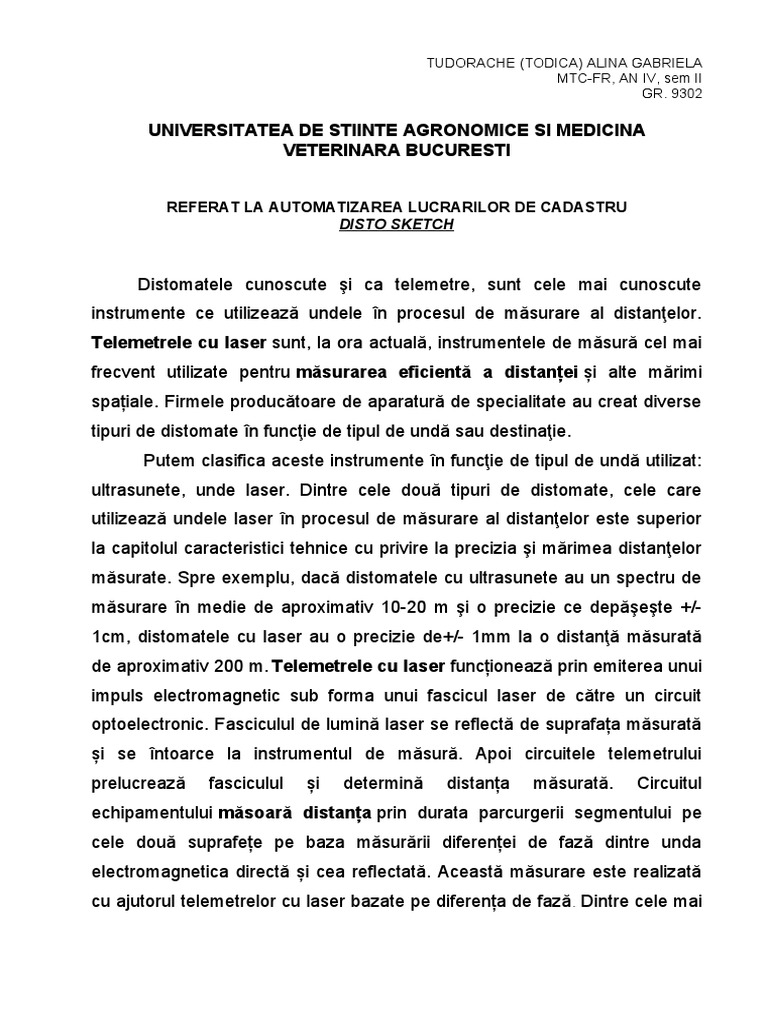

TUDORACHE (TODICA) ALINA GABRIELA

MTC-FR, AN IV, sem II

GR. 9302

UNIVERSITATEA DE STIINTE AGRONOMICE SI MEDICINA

VETERINARA BUCURESTI

REFERAT LA AUTOMATIZAREA LUCRARILOR DE CADASTRU

DISTO SKETCH

Distomatele cunoscute şi ca telemetre, sunt cele mai cunoscute

instrumente ce utilizează undele în procesul de măsurare al distanţelor.
Telemetrele cu laser sunt, la ora actuală, instrumentele de măsură cel mai
frecvent utilizate pentru măsurarea eficientă a distanței și alte mărimi
spațiale. Firmele producătoare de aparatură de specialitate au creat diverse
tipuri de distomate în funcţie de tipul de undă sau destinaţie.
Putem clasifica aceste instrumente în funcţie de tipul de undă utilizat:
ultrasunete, unde laser. Dintre cele două tipuri de distomate, cele care
utilizează undele laser în procesul de măsurare al distanţelor este superior
la capitolul caracteristici tehnice cu privire la precizia şi mărimea distanţelor
măsurate. Spre exemplu, dacă distomatele cu ultrasunete au un spectru de
măsurare în medie de aproximativ 10-20 m şi o precizie ce depăşeşte +/-
1cm, distomatele cu laser au o precizie de+/- 1mm la o distanţă măsurată
de aproximativ 200 m. Telemetrele cu laser funcționează prin emiterea unui
impuls electromagnetic sub forma unui fascicul laser de către un circuit
optoelectronic. Fasciculul de lumină laser se reflectă de suprafața măsurată
și se întoarce la instrumentul de măsură. Apoi circuitele telemetrului
prelucrează fasciculul și determină distanța măsurată. Circuitul
echipamentului măsoară distanța prin durata parcurgerii segmentului pe
cele două suprafețe pe baza măsurării diferenței de fază dintre unda
electromagnetica directă și cea reflectată. Această măsurare este realizată
cu ajutorul telemetrelor cu laser bazate pe diferența de fază . Dintre cele mai
cunoscute şi utilizate distomate cu laser amintim: Firma LEICA: clasa D:
DISTO D2, DISTO D3, DISTO D5; clasa A: DISTO A3, DISTO A5, DISTO
A6; DISTO A8; 56 Firma BOSCH: DLE 70, DLE 150, DLE 30; Firma SKIL:
clasa Xact; Firma STABILA: clasa LE: LE 20, LE 40, LE 50, LE 200; clasa
LD: LD 300, LD 500; Firma HILTI: clasa PD: PD 4, PD 40, PD 42.
Ca principiu de funcţionare distomatele utilizează o undă laser. Prin
apăsarea unui buton, această undă este emisă de catre dioda existent în
construcţia distomatului, proiectând un fascicul laser care la intersecţia cu
suprafaţa compactă a ţintei este vizibil sub forma unui punct de culoare
roşie. Măsurarea distanţei se bazează pe emisia şi recepţia undelor, mai
precis pe determinarea timpului de propagare a undei în lungul distanţei
măsurate. Valoarea distanţei rezultă indirect, ca un produs între timpul de
propagare şi viteza de deplasare a undei, calcule efectuate cu rapiditate
datorită programului încorporat în unitatea de memorie a distomatului.
Pentru a evita producerea de accidente, datorită faptului că dispozitivul
utilizează undele în procesul de măsurare, se recomandă ca produsul să fie
utilizat respectându-se specificaţiile producătorului precum şi normele de
protecţia muncii.
Dintre condiţiile de funcţionare optimă a aparatului menţionăm:
efectuarea periodică a măsuratorilor de verificare şi etalonare a
instrumentului verificarea părţilor optice a aparatului la începerea
măsurătorilor, pentru păstrarea curată a acestora; verificarea instrumentului
înaintea măsurătorilor importante sau în situaţia în care el a fost utilizat în
condiţii anormale sau dificile. De asemenea trebuie să se ţină seama de
utilizările interzise: utilizarea produsului fără instrucţiuni; utilizarea în afara
limitelor indicate; dezactivarea sistemelor de siguranţă şi îndepartarea
etichetelor explicative şi a celor cu indicaţii privind pericolele; deschiderea
echipamentelor prin folosirea diverselor scule necorespunzătoare;
modificarea şi conversia produsului; îndreptarea intenţionată către ochii altor
persoane; este strict interzisă utilizarea produsului în medii explozive sau
agresive.
Principiu de măsurare:
- Se apasă tasta ON pentru pornirea dispozitivului;
- Se poziţionează instrumentul pe direcţia ce urmează a fi măsurată,
cu partea posterioară(reglaj de referinţă implicit) poziţionată la un
capăt al distanţei de măsurat;
- Se poziţionează spotul laser pe celălalt capăt al distanţei de
măsurat; Se apasă tasta DIST care declanşează măsuratoarea de
distanţă.
Descrierea tastelor:
1 – Tasta ON/DIST, este tasta cu ajutorul căreia se porneşte
dispozitivul/declanşează măsurătoarea de distanţă;
2 – Tasta +, este tasta cu care se adună distanţa ce urmează a fi măsurată
la distanţa măsurată anterior;
3 – Tasta FUNC, este tasta cu ajutorul căreia se accesează funcţiile;
4 – Tasta RERERINŢA, este tasta cu care se efectuează reglajul de
referinţă;
5 – Tasta CLEAR/OFF, este tasta cu ajutorul căreia se şterge
informaţia/opreşte dispozitivul;
6 – Tasta TIMER, este tasta cu ajutorul căreia se efectuează comenzile de
memorare istoric/temporizator 7 – Tasta UNITS, este tasta cu ajutorul căreia
se luminează ecranul/se modifică unităţile de măsură
8 – Tasta -, este tasta cu care se scade distanţa ce urmează a fi masurata
din distant masurata anterior
Telemetru, Distomat Leica Disto D110
Leica DISTO™ D110 este cel mai mic si mai usor distomat din
gama DISTO™. Modelul ergonomic garanteaza pozitia perfecta si
confortabila a aparatului in mana si este confortabil de utilizat. Butonul self-
explanatory permite operarea intuitiva si usoara. Masuratorile nu au fost
niciodata mai usoare!
Bluetooth®Smart si LeicaDISTO™sketchapp
Aplicatia Leica DISTO™ sketch este legatura ideala intre Leica DISTO™
D110 si un telefon sau o tableta. Odata conectat cu dispozitivul
compatibil, utilizatorul se poate conecta instant si incepe a crea planuri,
schite si fotografii suprapuse peste masuratori precise.
Leica DISTO™ D110 este dispozitivul perfect pentru masuratori de distante
si arii cu efort minim. Pentru un proiectant, zugrav sau constructor Leica
DISTO™ D110 ii va face muca mult mai usoara.

Leica Disto D810 touch

Distomat, Telemetru este primul din lume cu touch screen, permite

operatii rapide si intuitive. Alta caracteristica revolutionarapermite
masurarea cu poza. Datorita camerei integrate este astfel posibil sa faci
poze si sa descarci cu interfata USB la un  computer. Inalta functionalitate
este perfect completata cu aplicatia gratuita smart Leica DISTO™ sketch.
Precizia ± 1 mm
Raza pana la 200 m
Unitati de masura m, ft, in
Power Range Technology™ •
Distanta in m  10, 50, 100 m
Ø punct laser in mm 6, 30, 60 mm
Raza senzor calare 360°
Pointfinder cu 4x zoom •
Camera •
Format fotografie .jpg
Memorie 30 afisari
Software gartuit pentru •
Windows
Aplicatii gratuite iOS / Android
Interfata Bluetooth® Smart
Measurements per set of pana la 4000
batteries
Piesa multifunctionala recunoastere automata
Baterie Li-ion reincarcabila
Adaptor trepied •
Protectia IP 54
Dimensiune 164x61x31 mm
Greutate cu baterii 238 g
