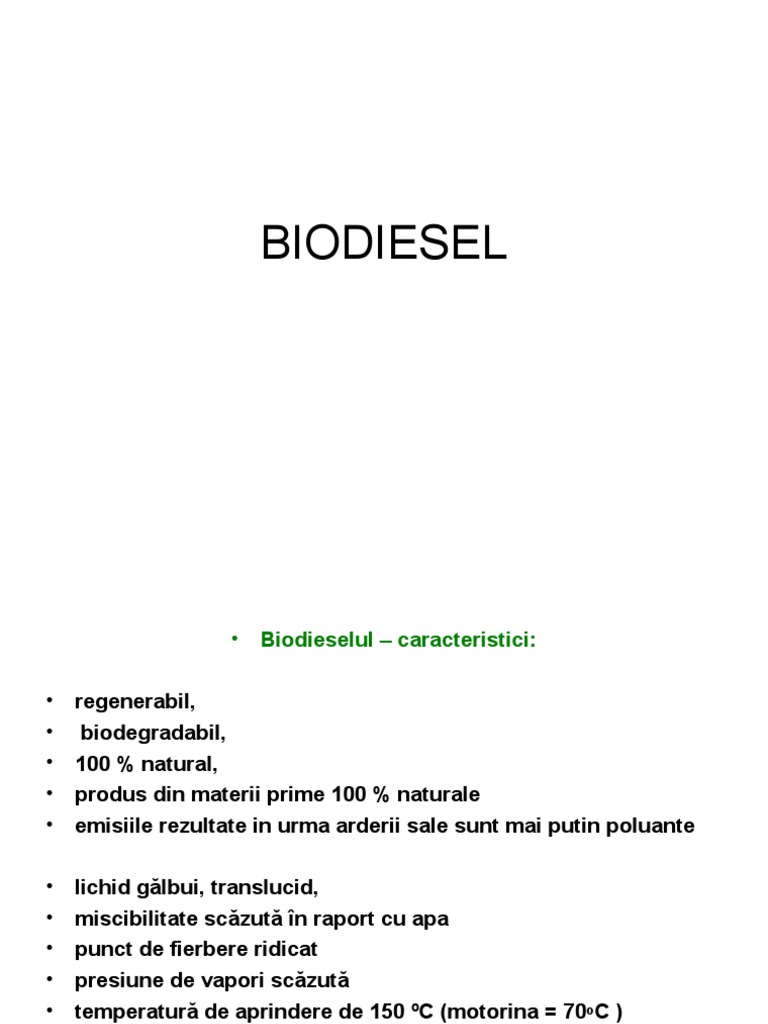

• Biodieselul – caracteristici:
• regenerabil,
• biodegradabil,
• 100 % natural,
• produs din materii prime 100 % naturale
• emisiile rezultate in urma arderii sale sunt mai putin poluante
• OBTINERE:
• prin reacţia de transesterificare a trigliceridelor cu un mono
-alcool in prezenta de cat sau in absenta lor
• Materii prime:
• - ulei vegetal
• - grasimi animale
• - uleiuri vegetale uzate.
• Beneficii ale utilizarii biodieselului:
• nu este toxic
• ULEIURI VEGETALE
• Uleiul de palmier este obţinut din fructe sau din arborele de palmier.
Creşte în ţările tropicale din SE Asiei ca Malaiezia sau Indonezia.
Recent este o mare cerere de importuri de acest fel pentru ţările din UE
• Grasimi animale
• seul, untura, uleiul de peşte
• Uleiuri uzate
• Producţia mondială de seminţe oleaginoase
Producţia de seminţe oleaginoase în România
Producţia mondială de ulei
Producţia mondială de seminţe de rapiţă
Producţia de seminţe de rapiţă în UE
Producţia mondială de ulei de rapiţă
Costuri de productie si distributie pentru rapita
• Seminţele de rapiţă sunt foarte bogate în ulei, având un
conţinut de ulei de circa 48-52 %.
• I. extragerea uleiului;
• II. degumarea uleiului;
• III. filtrarea uleiului;
• IV. esterizarea;
• V. depozitarea uleiului/esterului.
Bilanţul energetic al producerii biodieselului în funcţie de etapele
• condiţiile de climă,
• conditii de sol,
• amplasare geografică,
• gradul de maturitate,
• pentru cele animale: de specia animală,
• de regimul alimentar,
• de sanatatea animalului,
• de localizarea depozitului de grăsime.
Caracteristici materie prima
ROH : diglicerida
R1 : lanţ lung de
hidrogen
R’ : grupare alchil
Viteze de reacţie, constante de viteze şi energii de activare
dt
d TG
k TG A [A] = concentraţia de metanol
dt
TG TG 0 A 0
ln 3 k t TG 0
TG 0 TG 3
m
k m = panta dreptei
3
Valorile constantei vitezei de reacţie la temperatura de 50ºC şi la un factor
de amestecare NRe=6200
Reacţia Valoarea constantei de viteză [s-1]
fără reacţii paralele cu reacţii paralele
• pentru a treia reacţie (), reacţia directă are o energie de activare mai
scăzută decât reacţia inversă. Teoretic, asta implică o favorizare
mai mare a reacţiei inverse de temperaturile ridicate, aparent,
concentraţii ridicate de MG compensează acest efect şi regimul
controlat cinetic al reacţiilor de transesterificare combinate este mai
favorizat de temperaturile ridicate.
Varianta necatalitică
• cinetică de ordinul întâi
• constanta vitezei de reacţie poate fi dată de relaţia:
d TG
• r=-
dt (1)
d uME
• Sau: - k uME
dt
• Pt. [uME] la timpul t=0 este [uME,0] şi cum aceasta scade la uME,t,
prin integrare rezultă:
uME ,t t
d [uME ]
uME ,o
[ uME ]
k dt
0
ln uME,t
kt
uME,0
• sau
ln uME,t ln uME,0
k
t
Variaţia conţinutului de esteri nemetilaţi în cursul
reacţiei de transesterificare
Constanta de viteză pentru reacţia de transesterificare
• Condiţii de reacţie k s 1
• Temperatura (ºC) Presiune(MPa)
• 200 7 0,0002
• 230 9 0,0003
• 270 12 0,0007
• 300 14 0,0071
• 350 19 0,0178
• 385 65 0,0249
• 431 90 0,0503
• 487 105 0,0803
Variaţia constantei de viteză cu temperatura conform metodei
Arrhenius
La temperatură sub 239ºC, viteza de reacţie este scăzută, dar mai ridicată decât în stare
supercritică, constanta de viteză crescând de 85 de ori până la temperatura de 350ºC.
Tehnologii de obtinere a biodieselului
• tratarea uleiului;
• producerea biodieselului.
• Metode:
• transesterificarea uleiurilor prin cataliză bazică;
• transesterificarea uleiurilor prin cataliză acidă.
Schema producerii biodieselului
• etape principale in obtinerea biodieselului:
• reacţia,
• recuperarea metanolului nereacţionat,
• separarea fazei glicerinice,
• purificarea biodieselului,
• uscarea şi filtrarea biodieselului.
Tratarea uleiului
• Prerafinare a materiilor prime – uleiurile brute
• PROCESE:
• degumificarea acidă
• separarea acizilor graşi
• A. Degumificarea acidă
• Încălzire ulei la o temperatură de 90 – 120 0C,
• Tratare cu acid fosforic (dozator) intr-un vas amestecator
• Trecere ulei in reactor multicompartimentat: hidratarea gumelor
nehidratate,
• trecere într-un amestecător în care este introdus şi un agent
diluat de degumificare, dozat în prealabil
• trecerea amestecului prin două schimbătoare de căldură
• Dezaerarea
• Separatorul este alimentat la un flux constant la o temperatură
de 90 – 950C, cu ajutorul unei pompe. Dezaerarea are loc în
cuva de la baza coloanei şi are loc la aceeaşi presiune la care
se realizează striparea.
• Preîncălzirea uleiului
• Uleiul pompat este preîncălzit prin trecerea printr-un
schimbător de căldură cu uleiul stripat, care prin cedarea
căldurii se răceşte de la 190 – 210 0C la 135 0C.
• Încălzirea finală a uleiului
• în zona superioară a separatorului, prin pomparea aburului viu
de înaltă presiune, într-un sistem de ţevi distribuite inelar, prin
care se asigură transferul de căldură şi o uniformitate a
încălzirii uleiului. Uleiul încălzit se colectează la baza
compartimentului, de unde se deversează în compartimentul
imediat inferior.
• Striparea
• Uleiul încălzit intră în cea mai de sus zonă unde se realizează
un contact optim între aburul viu şi acesta şi unde se asigură o
suprafaţă de contact maximă a uleiului cu vidul.
• Răcirea
• Uleiul stripat este distribuit gravitaţional printr-un sistem de ţevi care
are rol de schimbător de căldură care cedează căldura uleiului
dezaerat.
• Tamponarea
• Uleiul stripat şi răcit se deversează într-un compartiment tampon în
care se adaugă acid citric sau alt oxidant în soluţie apoasă.
– Uscarea uleiului;
– Transesterificarea;
• Faza 1:
• pregătirea materialului brut (grăsimi) prin eliminarea
apei;
• Faza 2:
• reacţia principală ce cuprinde două subfaze: o reacţie
acidă şi una bazică, în urma cărora va rezulta biodieselul
şi glicerina;
• Faza 3:
• spălarea biodieselului cu bule de aer comprimat.
Schema pt etapa de spalare a biodieselului
Transesterificarea
• Exemplu de tehnologie in flux continuu în trei reactoare la parametri
de lucru: temperatură 55 0C şi presiune atmosferică.
• Faza uşoară la cel de-al doilea reactor este transferată în cel de-al
treilea reactor, înainte de adăugarea alcoolului metilic şi
catalizatorului.
• temperaturi (60 - 65°C) şi presiuni (6.8 Pa) scăzute pentru procesul de prelucrare;
• materia primă trebuie să fie un ulei rafinat cu un conţinut de acizi graşi liberi mai mic de
0,5%;
• Când acizii graşi liberi reacţionează cu alcoolii cu catena scurtă, unul dintre
produşi este apa. Cantitatea de apă formată creşte odată cu creşterea
cantităţii de acizi graşi liberi. O concentraţie de minim 0,3 % apă (în greutate)
poate reduce randamentul reacţiei deoarece apa consumă catalizatorul
alcalin pentru a produce săpun, astfel că nivelul de apă trebuie limitat foarte
mult.
• reactor cu agitare energică încălzit la o temperatură sub temperatura
de fierbere a alcoolului folosit.
• În ambele straturi există încă impurităţi care necesită mai multe etape
de purificare. Nivelul de purificare depinde de sursa materiei prime
• biodieselul se spala cu apa prin:
– spălare prin barbotare cu aer
– spalare prin pulverizare cu apă
bazică
Alcool
Recup.
Alcool
~
Ulei
Reactor Decantoare Spalare Purificare Evaporare
vegetal ~
Biodiesel
Decantor
Acid Neutralizare
Cataliz Evaporare
Min. Distilare
Glicerina
Acizi
grasi
• Avantajul spălării prin barbotare de aer
– metoda necesită o cantitate mai mică de apă decât
alte metode de spălare.
Incalzitor
apa
Separare si
spalare ester
492 L
Celula
incarcare
Pompa
Densitometru
Filtru
Bazin
Iesire
Depozitare
apa
Glicerina
Stocare spalare
208 L
ester din ulei
vegetal
945 L
• Principiul acestui proces în două etape constă în aceea că prin reducerea acizilor
graşi la un nivel scăzut (mai puţin de 1%) poate fi aplicată o reacţie mai rapidă de
transesterificare bazică a trigliceridelor cu formare de biodiesel.
Reactor
Pompa 34 L
Incalzitor
Bazin apa
reziduala
208 L
Primul
pretratament Pompa
mat. prima
continut Pretratament II
mare agl* mat. prima
454 L continut mare agl*
Bazin decantare
+stocare
378 L
Motor agitator
Stocare
materie
Pompa Aer
prima
1900 L
Amestec
Metanol si
Pompa Catalizator
Depozitare Apa
208 L spalare
Scheme şi etape ale procesului de transesterificare în variantă
necatalitică
HE 1
MeOH
BPR
SCR
Brut
FAME
+
MeOH
HE 2 RACITOR
TG
Schema procesului de obţinere a biodieselului în variantă supercritică, în două etape, cu recuperare de
căldură
HE 1 HE 2
MeOH MeOH
MeOH
TG
AFD 2
AFD 1
brut
FAME
brut
DEC 1 DEC 2 GLY
Transesterificarea uleiurilor printr-un proces de cataliză omogenă
Transesterificarea uleiurilor printr-un proces de cataliză eterogenă
Comparaţie între procesele de cataliză omogenă şi eterogenă
avantaje ale catalizei eterogene
• Gumele sunt îndepărtate prin spălare cu apă, urmată de centrifugare. Guma sau
lecitina recuperată reprezintă un produs secundar valoros care poate fi folosit
în industria alimentară ca emulgator sau agent de micşorare a lipiciozităţii.
• Acizii graşi liberi pot fi îndepărtaţi printr-un tratament caustic în timpul rafinării
uleiului sau pot fi convertiţi la alchil esteri utilizând transesterificarea catalizată
de acid. Cu toate acestea, cantităţile relativ mici de acizi graşi liberi din uleiurile
vegetale fac ca metoda de conversie în alchil esteri să fie nepractică. Astfel,
aceşti acizi graşi, aflaţi în uleiurile vegetale folosite ca materie primă pentru
fabricare de biodiesel, sunt îndepărtaţi prin spălare cu o soluţie diluată de
hidroxid de sodiu sau potasiu, urmată de centrifugare.
• GLICERINA
• Utilizari:
• industria chimică, alimentară, farmaceutica, cosmetice
• Cei mai mulţi producători de ulei de soia din SUA folosesc metoda
de extracţie cu solvent. În acest proces, se foloseşte, de obicei,
hexanul pentru solubilizarea uleiului din boabele de soia. În procesul
care utilizează extracţia sub presiune rezultă numai ulei, făină şi
urme de apă, în timp ce în procesul care utilizează solvent, fluidul
de extracţie trebuie separat de uleiul brut. După o etapă de distilare,
acesta poate fi recirculat în sistem şi refolosit.
• ALCOOLUL
• Temperatura de tulburare =
• temperatura la care combustibilul devine tulbure din cauza
formării cristalelor de ceară la temperaturi reduse
• căldura de combustie =
• căldura care se eliberează atunci când arde o anumită
cantitate de materie.
