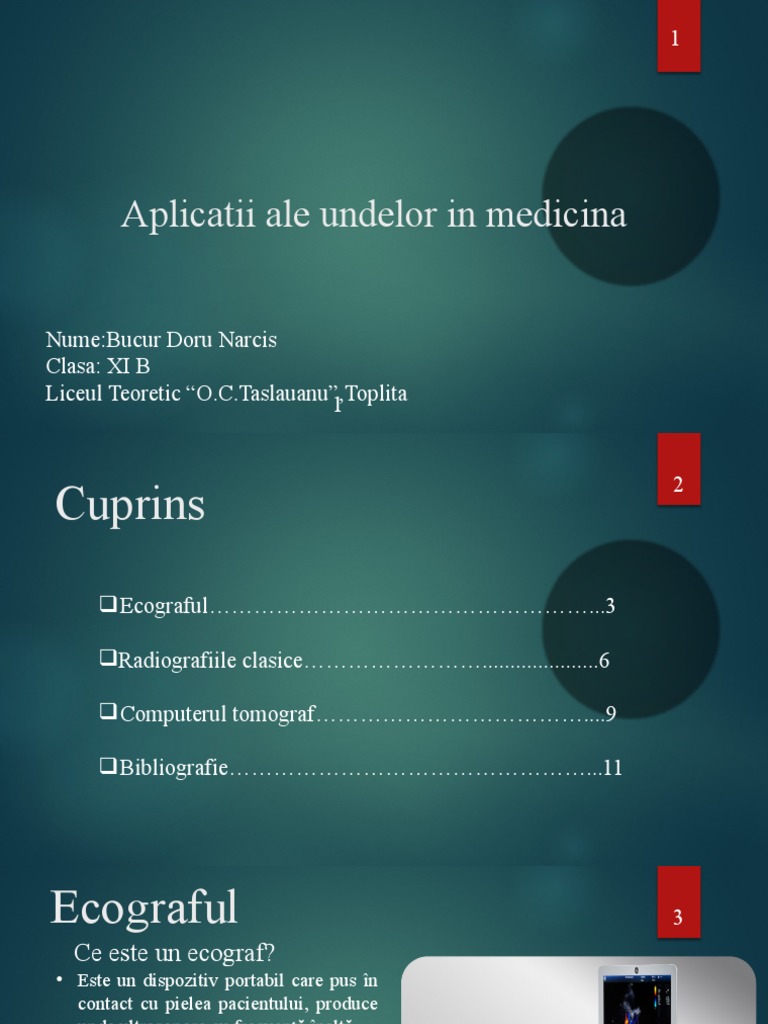

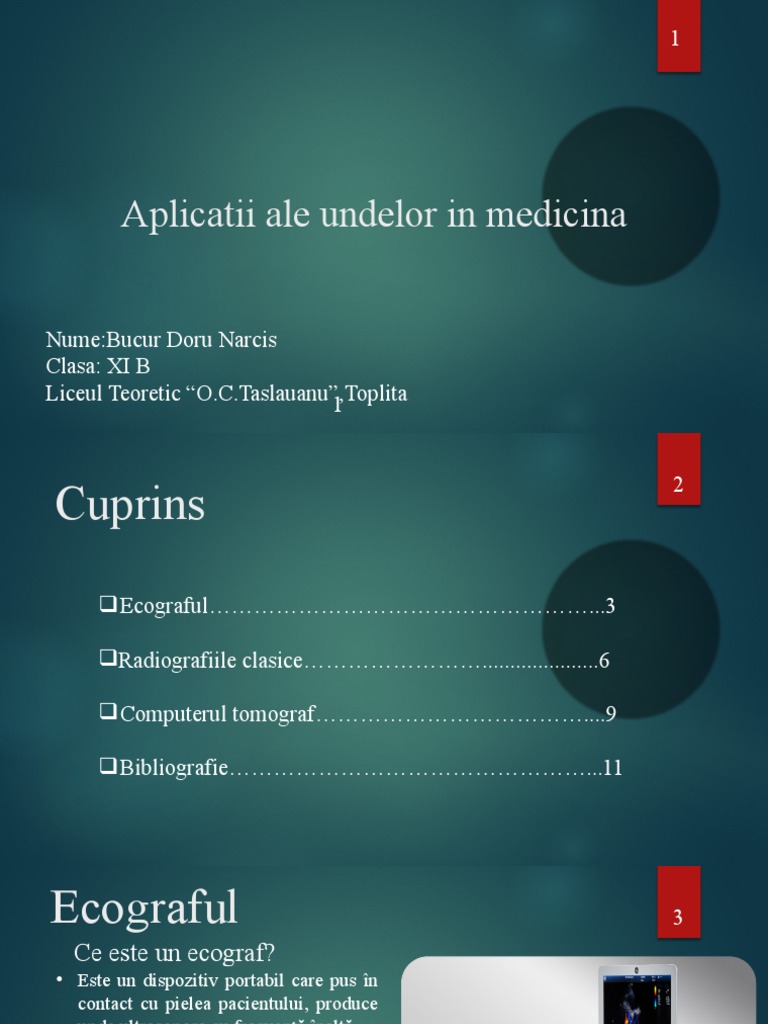

Aplicatii ale undelor in medicina

Nume:Bucur Doru Narcis

Clasa: XI B
Liceul Teoretic “O.C.Taslauanu”,Toplita
1
 2
Cuprins
 Ecograful……………………………………………...3

Radiografiile clasice…………………….....................6

 Computerul tomograf………………………………....9

 Bibliografie…………………………………………...11
Ecograful 3
Ce este un ecograf?
• Este un dispozitiv portabil care pus în
contact cu pielea pacientului, produce
unde ultrasonore cu frecvență înaltă.
• Imaginile ecografice se folosesc
pentru a stabili un diagnostic rapid.
• Avantajul ecografului este ca acesta
transmite în timp real informația cu
ajutorul ultrasunetelor prin diverse
tipuri de țesut.
• In plus această tehnică este
neinvazivă, poate fi repetată ori de
câte ori este nevoie și a devenit un
instrument deosebit de util pentru
diagnosticarea unei boli.
Cum functioneaza un ecograf ? 4

 Practic, un aparat cu ultrasunete functioneaza atunci cand undele

sonore de la un transductor sunt emise catre un obiect, iar cand il
ating, sunt ricosate inapoi, producand ecouri. Masurand aceste unde
ecouri, aparatul poate determina care este forma, marimea si
consistenta obiectului, precum si cat de departe este acesta. In
cabinetele medicale, aparatele ecografe pot fi comparate cu niste
forme de radar medical,   folosite cu scopul de a detecta modificari
ale organelor, tesuturilor si vaselor sanguine, precum si pentru a
depista eventualele tesuturi straine (tumori benigne sau maligne).
Intelegerea ultrasunetelor: 5
 Ultrasunetele sunt unde sonore de inalta frecventa. Mai exact, sunt o forma de
energie mecanica ce se distribuie sub forma unor unde care au frecvente pe care
urechea umana nu le poate percepe. Omul are o banda auditiva limitata intre 16
si 20 000 Hz. Sunetele de inalta frecventa folosite de ecografe au peste 20 000
Hz, numindu-se ultrasunete. Sunetele de joasa frecventa, de sub 16 Hz, se
numesc infrasunete. De regula, ecograful utilizeaza sunete de 2-18 MHz.
Ce este imaginea ecografica:
Imaginea ecografica se obtine atunci cand convertorul analog digital amplifica
si transforma impulsurile electrice generate de ecouri la nivelul cristalului
piezoelectric al transductorului in informatie digitala. Imaginea se creeaza
luand in calcul urmatorii factori: amplitudinea, frecventa si timpul necesar
semnalului de ultrasunete pentru a se intoarce de la zona examinata la
transductor, compozitia tesuturilor si tipul structurii prin care sunetul
calatoreste.
Radiografiile clasice 6
 Radiografia este înregistrarea, pe film fotografic
special, a imaginii structurale a unui obiect,
obținută cu ajutorul radiatilor X sau gamma.
Radiografia permite examinarea obiectelor
netransparente pentru lumină, pe baza proprietății
acestor radiații de a fi mult mai penetrante.

 La realizarea radiografiei, sursa de radiații este

dispusă de o parte a obiectului, iar filmul de
cealaltă parte. Străbătând obiectul, radiațiile sunt
atenuate inegal în diferitele puncte ale acestuia (în
funcție de densitatea și de grosimea materialului),
astfel încât, pe film, componentele obiectelor
neomogene se diferențiază prin contrast.
Ce sunt radiatile X? 7
 Radiația (razele) X sau radiația (razele) Röntgen sunt radiații
electromagnetice ionizante, cu lungimi de undă mici, cuprinse între 0,01
și 100 Å (ångström). Razele X formează radiația X, o formă de radiație
electromagnetică.
 Cele mai multe raze X au o lungime de undă cuprinsă între 0,01 și 10
nanometri, corespunzând frecvențelor cuprinse între 30 petahertz și 30
exahertz (3 × 1016 Hz până la 3 × 1019 Hz) și energii cuprinse între 100 și
110 keV.
 Lungimile de undă cu raze X sunt mai scurte decât cele ale razelor UV și
de obicei sunt mai lungi decât cele ale radiațiilor gamma. În multe limbi,
radiația X este menționată cu termeni care denotă radiația Röntgen, după
ce omul de știință german Wihelm Röntgen ,care de obicei este creditat
ca descoperitor, și care l-a numit radiația X pentru a indica un tip de
radiație necunoscut
Unde se utilizeaza radiografiile? 8
 Radiografia se utilizează pe larg în medicină, diferitele țesuturi sau organe având
transparențe inegale la radiațiile X. Unele organe goale pot fi umplute cu o
substanță radiopacă care absoarbe razele X. Un exemplu în acest caz este sulfatul de
bariu este folosit pe cale orală pentru examinarea esofagului sau stomacului. Alte
substanțe sunt folosite injectabil pentru angiografie (examinarea vaselor de sânge).
 Față de radioscopie, radiografia prezintă avantajul de a fixa definitiv imaginea
structurală, înregistrând totodată amănunte pe care ochiul nu le poate percepe la
prima vedere (pe ecranul fluorescent).
 Printre dezavantajele radiografiei ar fi: imaginile organelor suprapuse pot fi confuze
sau diferențele mici între țesuturi nu pot fi detectate ușor. Cu toate acestea
radiografia încă se folosește în 50% din imaginile clinice. Până în anii 60 era
singura metodǎ disponibilă răspândită pe larg.
 În tehnică, radiografia se utilizează mai ales pentru defectoscopie. De asemenea, se
fac radiografii ale picturilor, care servesc drept replici pentru identificarea
originalelor.
Computerul tomograf 9
• O tomografie computerizată (de obicei abreviată la scanare CT; numită anterior tomografie
axială computerizată sau scanare CAT) este o tehnică de imagistică medicală utilizată
pentru a obține imagini interne detaliate ale corpului. Personalul care efectuează scanări CT
se numește radiografi sau tehnologi radiologie.
• Scanerele CT folosesc un tub rotativ de raze X și un rând de detectoare plasate într-un
portal pentru a măsura atenuările razelor X de către diferite țesuturi din interiorul corpului.
Multiplele măsurători cu raze X luate din unghiuri diferite sunt apoi procesate pe un
computer utilizând algoritmi de reconstrucție tomografică pentru a produce imagini
tomografice (secțiuni transversale) („feții”) virtuale ale unui corp.
• Scanarea CT poate fi utilizată la pacienții cu implanturi metalice sau stimulatoare cardiace,
pentru care imagistica prin rezonanță magnetică (RMN) este contraindicată. De la
dezvoltarea sa în anii 1970, scanarea CT s-a dovedit a fi o tehnică de imagistică versatilă. În
timp ce CT este utilizat cel mai bine în diagnosticul medical, poate fi folosit și pentru a
forma imagini ale obiectelor nevii. Premiul Nobel pentru Fiziologie sau Medicină din 1979
a fost acordat în comun fizicianului sud-african-american Allan MacLeod Cormack și
inginerului electric britanic Godfrey Hounsfield „pentru dezvoltarea tomografiei asistate de
computer”.

• Scaner CT modern (2021), CT
cu numărare de fotoni (Siemens
NAEOTOM Alpha)
10
Uz medical
• De la introducerea sa în anii 1970, CT a
devenit un instrument important în
imagistica medicală pentru a suplimenta
imagistica cu raze X convenționale și
ultrasonografia medicală. Mai recent, a
fost folosit pentru medicina preventivă
sau screening pentru boli, de exemplu,
colonografia CT pentru persoanele cu
risc crescut de cancer de colon sau
scanarea inimii cu mișcare completă
pentru persoanele cu risc crescut de boli
de inimă.
• Utilizarea scanărilor CT a crescut
dramatic în ultimele două decenii în
multe țări.Se estimează că 72 de milioane
de scanări au fost efectuate în Statele
Unite în 2007 și peste 80 de milioane în
2015.
