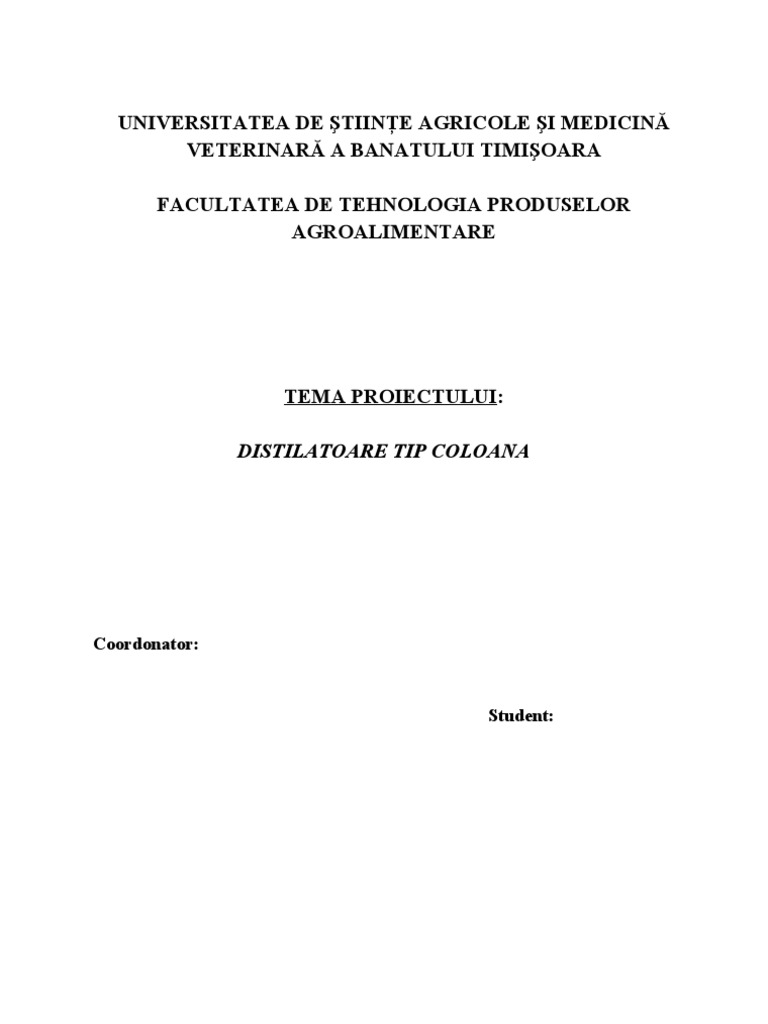

TEMA PROIECTULUI:
Coordonator:
Student:
Timișoara 2011
DISTILAREA
Distilarea simplă
2
Distilarea fracţionată
3
Deplasarea moleculară a componentelor unui amestec se numeşte
difuziune. Direcţia de deplasare este dată de sensul de variaţie a concentraţiei
componenţilor în fazele respective.
Procesele de transfer de masă sunt procese reversibile, adică substanţa
poate să treacă dintr-o fază în alta, în funcţie de concentraţia ei în cele două faze
şi de condiţiile de echilibru.
Aparatele de distilare
După modul de funcţionare, aparatele de distilare, se împart în două mari
categorii şi anume: aparate cu funcţionare discontinuă (alambic simplu şi
coloană discontinuă) şi aparate (instalaţii) cu funcţionare continuă (alambic cu
alimentaţie continuă de tip Armagnac şi coloane de distilare).
Cele din prima categorie se mai clasifică şi în funcţie de proporţia
vaporilor condensaţi în timpul distilării. Din acest punct de vedere se cunosc:
aparate cu condensare totală a vaporilor (alambicuri obişnuite) şi aparate cu
condensare parţială a vaporilor (prevăzute cu deflegmator).
Din cele mai vechi timpuri şi până în prezent, rezultate excelente au fost
obţinute cu aparate simple (alambicuri), construite din tablă de cupru. Ele
cuprind următoarele părţi componente: corpul (căldarea), capacul şi
serpentina - introdusă într-un vas cu apă rece şi în care se desăvârşeşte
condensarea vaporilor, îndeplinind deci rol de refrigerent. Legătura între capac
şi serpentină, la intrarea în refrigerent, este realizată prin conducte de cupru, de
diferite mărimi şi forme, între care cea care se aseamănă cu un găt de lebădă
este mai des întâlnită.
Distilarea dublă cu alambicuri (tip Charente). Cu aceste aparate în
capacitate de 250-450 l se efectuează, de obicei, o dublă distilare, la foc direct.
În prima etapă are loc o distilare simplă, când se urmăreşte extragerea
din vin a întregului conţinut în alcool, iar în a doua etapă o distilare fracţionată,
când se separă ″ frunţile″ , ″ mijlocul″ şi ″ cozile″ .
Distilarea continuă cu coloane. Instalaţiile prezintă un înalt grad de
tehnicitate, fiind echipate cu evaporator, coloană de epuizare, coloană de
concentrare cu talere, condensatoare, coloană suplimentară pentru separarea
alcoolului metilic, preîncălzitor, dispozitive de reglare a alimentării cu vin şi a
presiunii de vapori, felinare de control ş.a.
Aceste instalaţii permit un flux continuu de distilare a vinului, au o
productivitate ridicată, realizând distilate cu concentraţii în alcool de 65-60 vol.
%.
4
DISTILAREA ÎN PELICULĂ
5
prin conţinutul final de solvent în ulei este influenţat direct de conţinutul iniţial de
benzină în miscelă.
Se observă că din analiza datelor , că benzina remanentă în ulei scade
liniar şi rapid, dacă concentraţia iniţială în benzină este mai mare de 50%. La
distilarea finală, când concentraţia iniţială de benzină în ulei este de 10-20%,
creşterea temperaturii peste 110°C se justifică economic, dar poate duce la
înrăutăţirea calităţii uleiului .Presiunea remanentă în instalaţie este direct
proporţională cu conţinutul de benzină în miscela finală.
Folosirea concomitentă a injecţiei de abur direct în aparatele de distilare
finală, îmbunătăţeşte apreciabil eficienţa distilării.Se pot folosi pulverizatoare
centrifugale, la care jetul de lichid se trensformă în picături datorită forţei
centrifuge sau pulverizatoare pneumatice cu gaze sau cu abur. În acest caz, de pe
suprafaţa lichidului, gazul deprinde straturi subţiri care se rup şi se transformă în
picături, în câteva secunde.
6
Temperatura camerei de extracţie nu trebuie să fie prea ridicată pentru ca
din nou se pot distruge sau altera anumite componente. Acest lucru este valabil
şi pentru camera sub presiune.
7
Dezechilibrul care poate apărea la un moment dat în coloanele de distilare
–rectificare poate fi repede remediat atunci când cel putin o parte din parametrii
de funcţionare ai coloanei sunt reglaţi automat.
La o coloană de distilare , elementele asupra cărora trebuie să se îndrepte
atenţia sunt: debitul de alimentare al coloanei, temperatura plămezii introduse,
cantitatea de flegmă, cantitatea de flegmă, cantitatea de abur introdusă în
coloană, precum şi felul introducerii direct sau indirect-cantitatea de condensat,
debitul şi temperatura apei la răcire –deflegmare, debitul de vapori ce intră în
deflegmator şi răcitor, debitul de distilat ce iese din coloană sub formă lichidă.
Între toate elementele menţionate, pentru o bună funcţionare a coloanei,
trebuie să fie o anumită corelaţie. Modificarea unui singur parametru atrage
după sine perturbaţii în funcţionarea normală a coloanei; pentru aducerea
coloanei la o funcţionare normală trebuie corectat elementul perturbător.
La o coloana de distilare-rectificare, cel mai des se acţionează asupra
temperaturilor , asupra alimentării şi asupra presiunilor din coloană. Dacă
asupra acestor parametri se acţionează corect şi în cele mai indicate locuri din
fluxul tehnologic , se poate obţine în general o funcţionare bună a coloanei.s
8
combustibil (lichid si gaze de rafinarie). Acestea sunt prezentate sub forma de
consumuri orare si raportate la tona de titei prelucrat (consumuri specifice).
Analiza acestor date confirma atingerea regimului optim de operare intr-
un domeniu de 80 – 83 % din capacitatea proiectata atat din punct de vedere
tehnologic, cat si energetic.
9
Fig. 14. Schema de calcul pentru o instalaţie de distilare izotopică cu coloană de
umplutură
1. Lichefiator de
hidrogen
2. Condensor
3. Coloană de distilare
4. Umplutură
5. Fierbător
6. Cămasă vidată
7. Ecrane de radiaţie
8,9 Surse de curent
pentru incălzitoarele
electrice
10. Rezervor de gaz
(H2+HD)
11. Rezervor de gaz
(H2)
12. Unitate de
purificare a
hidrogenului
13,14 Pompe de vid
10
Fig. 15. Schema de calcul pentru asemănarea coloanelor de distilare cu umplutură
(a) şi a coloanelor de distilare cu film de lichid (b), detaliu pentru coloana b (c)
DESTINATIE
CARACTERISTICI TEHNICO-CONSTRUCTIVE:
11
Optional se ofera urmatoarele accesorii:
CARACTERISTICI TEHNICO-CONSTRUCTIVE:
12
Optional se ofera urmatoarele accesorii:
Caracteristici:
13
• Aparatul se opreste automat cand rezervorul de stocare s-a umplut si
porneste automat pentru reumplere.
• Protectie impotriva functionarii uscate si impotriva functionarii cu apa
murdara.
• Tub pentru eliminarea dioxidului de carbon.
• Lampi de control.
• Usor de folosit si intretinut. NU NECESITA SUPRAVEGHERE !
Detalii tehnice:
Caracteristici
Principiul de funcţionare
14
cãldurii), sau forţatã (pompa P). Pompa de circulaţie al uleiului diatermic este
obligatorie pentru toate instalaţiile cu încãrcare automatã (C),pentru instalaţii cu
capacitate utilã superioarã a 150 de litri,sau în cazul în care se doreşte a se
utiliza temperaturi superioare a 180°C. O pompã de presiune cu inel lichid
alimentatã în circuitul închis ,cu sistemul de reducere a vaporilor ce evitã
fenomene de poluare ,creazã o depresiune în interiorul evaporatorului,ceea ce
duce la o scãdere a temperaturii de fierbere al solvenţilor .Depresiunea creatã de
pompa de presiune este utilizatã în mod manual sau automatic (C) pentru
încãrcarea solventului de distilat. Un rotor cu braţe raşchiante cu lame reglabile
în interiorul evaporatorului,acţionat de un reductor,agitã continuu produsul de
tratat ,permiţând complecta extracţie al solventului,evitând şi încrustarea
pereţilor evaporatorului . Instalaţiile executã automat doua cicluri : -o primã
fazã de distilare ;care poate fi la presiunea atmosfericã sau vid -o a doua fazã de
uscare;care vine în general efectuatã în condiţii de vid ,ce determinã o
complectã separare al solventului reziduu şi contaminanţi,evitându-se astfel
decompoziţia.Vaporii de solvent din faza de distilare sunt canalizaţi cãtre un
condensator ,rãcit fie prin aer cu ajutorul unui motoventilator(A),fie apã (W) ,iar
condensatul format este recuperat într-un rezervor. Rezidurile solide rezultate în
urma procesului,se prezintã de obicei sub formã de granule (praf), şi sunt
evacuate prin bascularea evaporatorului.
Cicluri operative
Siguranţa
15
-circuitele de condensare sunt controlate continuu pentru a preîntâmpina o
eventualã supraîncãlzire sau o insuficientã rãcire
Solvenţi distilabili
Randament
16
BIBLIOGRAFIE:
1.http://www.caloris.ro/content/distilatoare1.htm
2.http://www.proanalysis.ro/distilatoare.html
3.http://www.expert-trade.ro/gfl.html
4.http://www.analiticlaboratory.ro/produse/1031-distilatoare/1138-distilatoare-
automate/362-distilatoare-automate---modelele-2202-2204-2208.html
5.http://www.didactice.ro/detalii_produs.php?id_produs=49
6.http://www.borland.com
7.http://formeco.com/indrum.htm
8.http://www.evaporator.com/waste_typical_layout.html
9.http://www.wipo.int/pctdb/en/ia.jsp?IA=FR2004/001052
17
