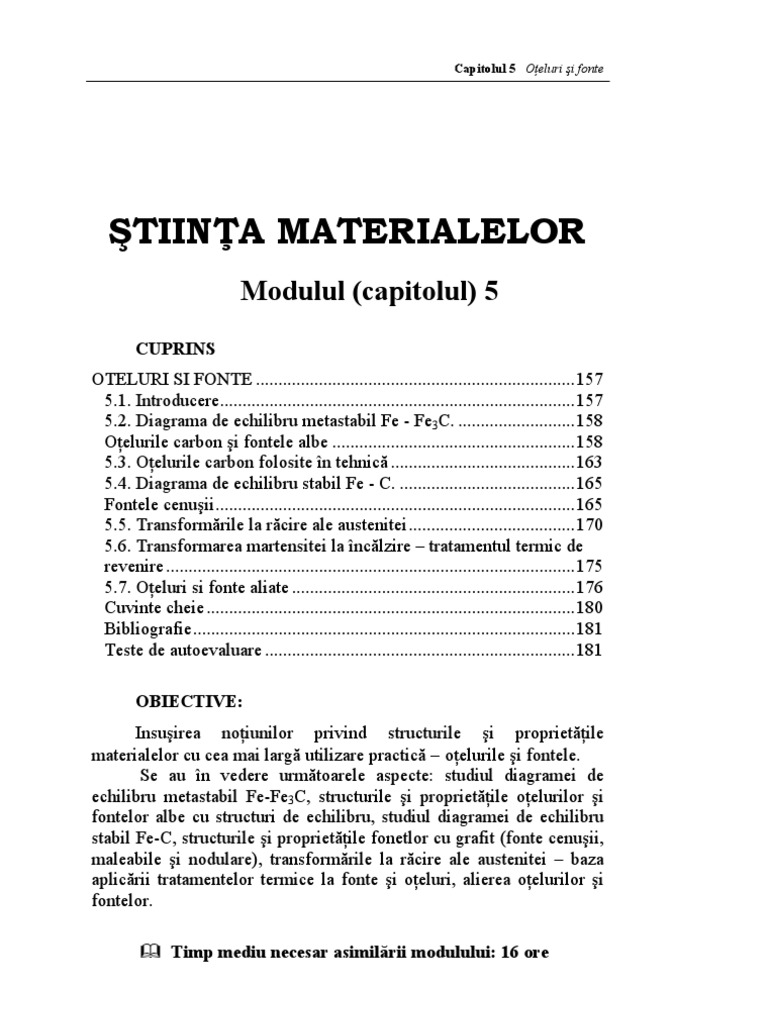

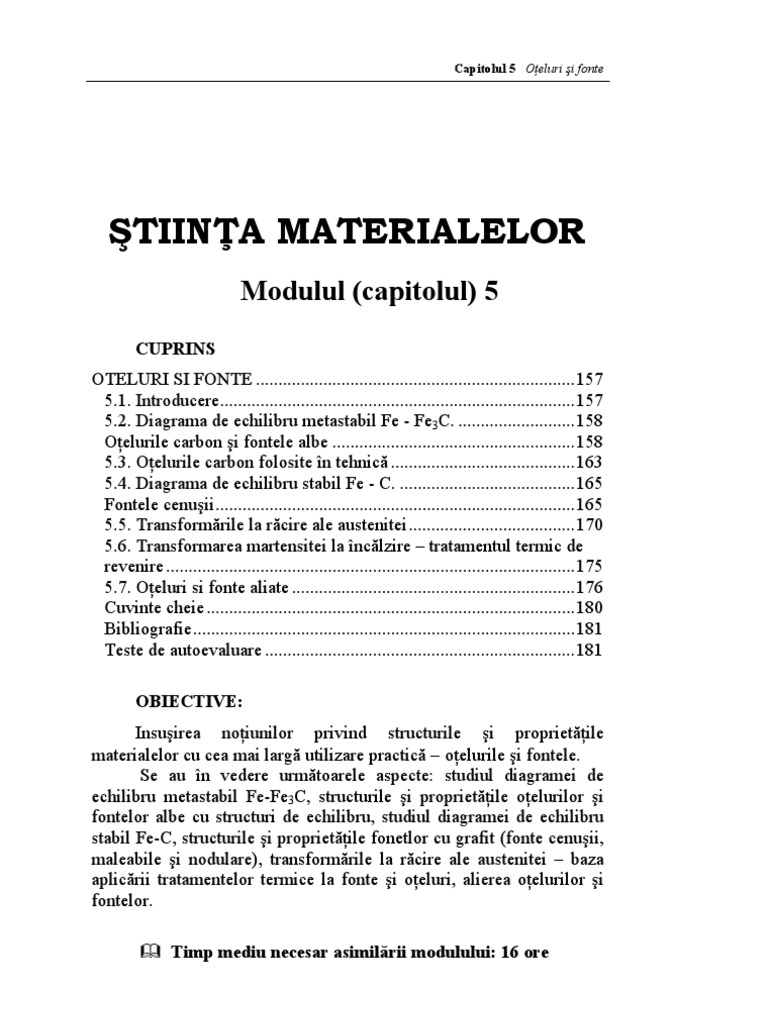

ŞTIINŢA MATERIALELOR
Modulul (capitolul) 5
CUPRINS
OTELURI SI FONTE .......................................................................157
5.1. Introducere...............................................................................157
5.2. Diagrama de echilibru metastabil Fe - Fe3C. ..........................158
Oţelurile carbon şi fontele albe ......................................................158
5.3. Oţelurile carbon folosite în tehnică .........................................163
5.4. Diagrama de echilibru stabil Fe - C. .......................................165
Fontele cenuşii................................................................................165
5.5. Transformările la răcire ale austenitei.....................................170
5.6. Transformarea martensitei la încălzire – tratamentul termic de
revenire ...........................................................................................175
5.7. Oţeluri si fonte aliate ...............................................................176
Cuvinte cheie ..................................................................................180
Bibliografie.....................................................................................181
Teste de autoevaluare .....................................................................181
OBIECTIVE:
Insuşirea noţiunilor privind structurile şi proprietăţile
materialelor cu cea mai largă utilizare practică − oţelurile şi fontele.
Se au în vedere următoarele aspecte: studiul diagramei de
echilibru metastabil Fe-Fe3C, structurile şi proprietăţile oţelurilor şi
fontelor albe cu structuri de echilibru, studiul diagramei de echilibru
stabil Fe-C, structurile şi proprietăţile fonetlor cu grafit (fonte cenuşii,
maleabile şi nodulare), transformările la răcire ale austenitei – baza
aplicării tratamentelor termice la fonte şi oţeluri, alierea oţelurilor şi
fontelor.
155
Capitolul 5 Oţeluri şi fonte
OTELURI SI FONTE
5.1. Introducere
157
STIINTA MATERIALELOR
158
Capitolul 5 Oţeluri şi fonte
159
STIINTA MATERIALELOR
160
Capitolul 5 Oţeluri şi fonte
161
STIINTA MATERIALELOR
Tabelul 5.2. Structurile la temperatură ambiantă ale oţelurilor carbon şi fontelor albe
Denumirea Microstructura
Faze Constituenţi
aliajului aliajului
PERLITĂ,
OŢEL CARBON
FERITĂ, FERITĂ,
HIPOEUTECTOID
CEMENTITĂ CEMENTITĂ
%Cm ∈ (0,02 %;0,77 %)
TERŢIARĂ
OŢEL CARBON
FERITĂ,
EUTECTOID PERLITĂ
CEMENTITĂ
%Cm = 0,77 %
LEDEBURITĂ
FONTĂ ALBĂ TRANSFORMATĂ,
FERITĂ,
HIPOEUTECTICĂ PERLITĂ,
CEMENTITĂ
%Cm ∈ (2,11 %;4,3 %) CEMENTITĂ
SECUNDARĂ
FONTĂ ALBĂ
FERITĂ, LEDEBURITĂ
EUTECTICĂ
CEMENTITĂ TRANSFORMATĂ
%Cm = 4,3 %
LEDEBURITĂ
FONTĂ ALBĂ
FERITĂ, TRANSFORMATĂ,
HIPEREUTECTICĂ
CEMENTITĂ CEMENTITĂ
%Cm ∈ (4,3 %;6,67 %)
PRIMARĂ
162
Capitolul 5 Oţeluri şi fonte
Fig. 5.2. Diagramele structurale la temperatura ta ale aliajelor din sistemul metastabil Fe-Fe3C
163
STIINTA MATERIALELOR
164
Capitolul 5 Oţeluri şi fonte
mică decât cea corespunzătoare oţelului, se separă la suprafaţa băii de oţel topit şi
pot fi îndepărtate cu uşurinţă.
Datorită proceselor fizico-chimice care se desfăşoară la elaborarea lor prin
procedeele industriale actuale, oţelurile carbon folosite în tehnică conţin (pe
lângă fier şi carbon) şi concentraţii mici de alte elemente chimice, introduse
intenţionat sau întâmplător în timpul proceselor de elaborare (cu materiile prime şi
materialele utilizate, din atmosfera sau din materialele de căptuşire ale agregatelor
de elaborare etc.) şi care nu sunt (sau nu pot fi în condiţii economice) complet
îndepărtate în timpul desfăşurării acestor procese. În funcţie de natura influenţelor
pe care le au asupra structurii şi proprietăţilor tehnologice şi de utilizare ale
oţelurilor carbon, aceste elemente chimice sunt denumite impurităţi (cele cu
influenţe negative cum sunt sulful, fosforul, azotul, oxigenul, hidrogenul etc.)) sau
elemente însoţitoare (cele cu influenţe pozitive cum sunt siliciul şi manganul).
Concentraţiile masice ale impurităţilor şi elementelor însoţitoare conţinute de
oţelurile carbon se pot determina prin metode fizico-chimice speciale. Ţinând seama
că solubilitatea acestor componente în fier este mică şi că cea mai mare parte din
cantitatea de astfel de componente prezentă în oţeluri este legată sub formă de
compuşi chimici (oxizi: FeO, MnO, SiO2 etc., silicaţi: (FeO)⋅SiO2, (FeO)2⋅SiO2,
(MnO)⋅SiO2 etc., sulfuri: FeS, MnS etc., nitruri), denumiţi (datorită caracterului lor
chimic şi modului de distribuire în structura oţelurilor) incluziuni nemetalice, pentru
aprecierea purităţii oţelurilor se foloseşte în mod curent metoda metalografică
microscopică de determinare a conţinutului de incluziuni nemetalice.
165
STIINTA MATERIALELOR
166
Capitolul 5 Oţeluri şi fonte
167
STIINTA MATERIALELOR
lichidă), sunt numite fonte cenuşii; în funcţie de structura masei metalice de bază,
fontele cenuşii pot fi: fonte cenuşii feritice, fonte cenuşii perlitice sau fonte cenuşii
ferito-perlitice;
Caracteristicile de rezistenţă mecanică, plasticitate şi tenacitate ale fontelor
sunt influenţate esenţial de cantitatea, forma, dimensiunile şi distribuţia grafitului
în structura acestor aliaje; grafitul este o fază fragilă, cu rezistenţă mecanică foarte
scăzută, astfel că formaţiunile de grafit lamelar din structura fontelor cenuşii se
comportă ca nişte discontinuităţi (goluri, fisuri) care diminuează secţiunea
portantă a pieselor din fontă şi exercită un puternic efect de concentrator de
tensiuni.
168
Capitolul 5 Oţeluri şi fonte
169
STIINTA MATERIALELOR
170
Capitolul 5 Oţeluri şi fonte
Fig. 5.7. Structurile care se pot obţine prin transformarea austenitei la răcire
171
STIINTA MATERIALELOR
Fig. 5.8. Schema formării celulei elementare a martensitei la transformarea fără difuzie a
austenitei
b) Procesele de germinare şi creştere a cristalelor de martensită se
produc practic instantaneu şi se realizează în cursul subrăcirii austenitei la t
< Ms, menţinerile la t < Ms neproducând continuarea transformării;
c) Transformarea martensitică se autofrânează şi întotdeauna rămâne o
cantitate de austenită netransformată, numită austenită reziduală; pentru ca
austenita să se transforme integral în martensită, este necesar ca temperatura la
care se face subrăcirea să fie mai mică decât o temperatură caracteristică, numită
punct martensitic inferior Mf.
172
Capitolul 5 Oţeluri şi fonte
173
STIINTA MATERIALELOR
174
Capitolul 5 Oţeluri şi fonte
175
STIINTA MATERIALELOR
176
Capitolul 5 Oţeluri şi fonte
În mod similar, fontele aliate (denumite şi fonte speciale) sunt acele fonte
care conţin, pe lângă componentele specifice, elementele însoţitoare şi
impurităţile tipice fontelor albe (fără grafit în structură), cenuşii sau modificate
(cu grafit în structură), şi alte componente (numite generic elemente de aliere),
introduse în mod intenţionat şi în cantitate suficientă la elaborare, cu scopul de
a conferi acestor aliaje anumite structuri şi proprietăţi. Pentru a exprima gradul
de aliere al unei fonte se poate utiliza, ca şi la oţeluri, indicatorul Sa, iar fontele
aliate se clasifică în: fonte slab aliate, având Sa< 5 %, fonte mediu aliate,
având 5 % ≤ Sa < 10 % şi fonte înalt (bogat) aliate, având Sa ≥ 10 %.
Elementele de aliere se pot găsi în structurile oţelurilor şi fontelor, în funcţie
de caracteristicile lor fizico – chimice (raza atomică, valenţa, electronegativitatea,
tipul structurii cristaline, afinitatea chimică faţă de fier, carbon, elemente însoţitoare
şi impurităţi) şi de concentraţiile în care sunt introduse la elaborarea acestor aliaje,
în următoarele forme: a) dizolvate (prin substituţie sau interstiţial) în soluţiile solide
specifice structurii aliajelor fier – carbon, soluţii denumite în acest caz ferită aliată
şi austenită aliată; b) dizolvate în structura cristalină a cementitei, denumită în acest
caz cementită aliată; c) legate sub formă de carburi proprii; d) combinate chimic cu
fierul sub formă de compuşi intermetalici; e) legate sub formă de incluziuni
nemetalice (oxizi, sulfuri, silicaţi) sau libere sub formă de cristale de metal pur.
Primele trei forme de existenţă a elementelor de aliere sunt cele care corespund
frecvent structurii oţelurilor şi fontelor aliate.
177
STIINTA MATERIALELOR
178
Capitolul 5 Oţeluri şi fonte
179
STIINTA MATERIALELOR
Oţelurile martensitice care conţin elemente gamagene (Ni sau Mn) au fragiltate
atât de ridicată încât nu se utilzează în practică) Oţelurile martensitice uzuale sunt
oţeluri cu conţinut mediu de carbon (0,4…0,6% C) înalt aliate cu crom .
d. Oţeluri austenice. Sunt oţeluri înalt aliate cu Ni, Cr, Mn, astfel că se
asigură formarea unei structuri austenitice stabile la temperatură ambiantă. Au
proprietăţi bune de tenacitate şi sunt paramagnetice. Ca şi cele feritice nici aceste
oţeluri nu se călesc martensitic; prin călire de la temperaturi suficient de ridicate
pot fi dizolvate în soluţie carburile şi fixată la temperatură ambiantă o structură
fără carburi (călire de punere în soluţie).
e. Oţeluri ledeburitice. Sunt oţeluri cu conţinut ridicat de carbon (peste
0,6%) şi elemente care formează carburi stabile (Cr, W, V, Mo etc.), astfel că la
solidificare suferă şi transformarea eutectică, ceea ce conduce la apariţia
ledeburitei în structură (în acest caz ledeburita este un eutectic ternar constând din
austenită şi carburi la temperatura de formare şi din ferită şi carburi la temperatură
ambiantă). Alături de ledeburita transformată, în structura acestor oţeluri după
recoacere se află ferită şi carburi. Acestor oţeluri li se pot aplica aceleaşi
tratamente ca la oţelurile carbon hipereutectoide, cu precizarea că parametrii de
tratament sunt corespunzători.
Cuvinte cheie
austenită, 159 grafit lamelar, 167
austenită aliată, 177 îmbunătăţire, 176
austenită reziduală, 172 impurităţi, 165
bainită, 173 incluziuni nemetalice, 165
călire martensitică, 175 ledeburită, 160
carbură proprie, 177 martensită de călire, 175
cementită, 157 modificator, 169
diagramă TTT, 173 oţel carbon, 161
element carburigen, 178 oţel aliat, 176
element de aliere, 176 oteluri austenitice, 180
element alfagen (feritizant), 178 oteluri feritice, 179
element gamagen (austenitizant), 178 oteluri ledeburitice, 180
element grafitizant, 178 oteluri martensitice, 179
elemente însoţitoare, 165 oteluri perlitice, 179
eutectic cu grafit, 167 perlită, 160
ferită, 159 recoacere de maleabilizare, 169
ferită aliată, 177 revenire, 175
fondant, 164 sistem metastabil fier - cementită, 158
fontă mediu aliată, 177 temperatură de maxim cinetic, 174
fontă albă,161 transformare bainitică, 173
fontă aliată (specială), 177 transformare martensitică, 171
fontă maleabilă, 168 viteză de răcire critică, 175
fontă modificată, 169 zgură, 164
fontă nodulară, 169
180
Capitolul 5 Oţeluri şi fonte
Bibliografie
1. Colan H. ş.a., Studiul metalelor, Editura Didactică şi Pedagogică,
Bucureşti, 1983
2. Gâdea S., Petrescu M., Metalurgie fizică şi studiul metalelor, p. II.,
Editura Didactică şi Pedagogică, Bucureşti, 1981
3. Geru N., Metalurgie fizică, Editura Didactică şi Pedagogică, Bucureşti, 1982
4. Protopopescu H., Metalografie şi tratamente termice, Editura Didactică şi
Pedagogică, Bucuresti, 1983
5. Rădulescu M. ş. a., Atlas metalografic, Editura Tehnică, Bucureşti, 1971
6. Saban R. s.a., Studiul si ingineria materialelor, Editura Didactică şi
Pedagogică, Bucuresti, 1995
7. Schumann H., Metalurgie fizică, Editura Tehnică, Bucureşti, 1962
8. Shackelford F. J., Introduction to materials science for engineers,
Macmillan Publishing Company, New York, 1991
9. Truşculescu M. Studiul metalelor, Editura Didactică şi Pedagogică,
Bucureşti, 1977
10. Van Vlack L. H., Elements of Materials Science and Engineering,
Addison-Wesley Reading, Massachusetts, 1989.
11. * * * Metals Handbook Ninth Edition, vol. 9, American Society for
Metals, Ohio, 1985
12. * * * Manualul inginerului metalurg, Editura Tehnică, Bucureşti, 1978
Teste de autoevaluare
181
STIINTA MATERIALELOR
Fe3C; c) este o fază moale şi tenace; d) este un compus definit, cu densitatea mult
mai mică decât a fierului?
T.5.5. Ce denumire are amestecul mecanic care rezultă prin transformarea
eutectică produsă la răcirea fontelor albe: a) perlită; b) cementită; c) austenită;
d) ledeburită?
T.5.6. Ce denumire are amestecul mecanic care rezultă prin transformarea
eutectoidă produsă la răcirea fontelor albe şi oţelurilor carbon: a) perlită;
b) cementită; c) austenită; d) ledeburită?
T.5.7. Care este alcătuirea constituentului numit ledeburită transformată:
a) globule de ferită distribuite într-o masă de ferită; b) globule de perlită
distribuite într-o masă de ferită; c) globule de perlită distribuitre într-o masă de
cementită; d) lamele alternante de ferită şi cementită?
T.5.8. Care din următoarele definiţii corespund oţelurilor carbon: a) aliajele
Fe – Fe3C la care se poate produce numai transformarea eutectoidă; b) aliajele Fe – Fe3C
la care se poate produce atât transformarea eutectică, cât şi transformarea eutectoidă;
c) aliajele Fe – Fe3C care au concentraţia masică de carbon situată în intervalul
(0,02 %;2,11 %]; d) aliajele Fe – Fe3C care conţin perlită în structura la ta ?
T.5.9. Care din următoarele definiţii corespund fontelor albe: a) aliajele Fe
– Fe3C la care se poate produce numai transformarea eutectoidă; b) aliajele
Fe – Fe3C la care se poate produce atât transformarea eutectică, cât şi
transformarea eutectoidă; c) aliajele Fe – Fe3C care au concentraţia masică de
carbon situată în intervalul (2,11 %; 6,67 %); d) aliajele Fe – Fe3C care conţin
ledeburită transformată în structura la ta ?
T.5.10. Aliajul a cărei structură la ta este alcătuită din constituenţii perlită
şi cementită secundară este: a) o fontă albă hipoeutectică; b) o fontă albă
eutectică; c) un oţel carbon hipereutectoid; d) un oţel carbon hipoeutectoid?
T.5.11. Care sunt constituenţii ce alcătuiesc structura la ta a unei fonte
cenuşii feritice: a) perlită şi grafit lamelar; b) perlită, ferită şi grafit lamelar;
c) ledeburită transformată şi grafit lamelar; d) ferită şi grafit lamelar?
T.5.12. Care din următoarele fonte conţin în structura la ta formaţiuni de
grafit: a) fonta maleabilă perlitică; b) fonta albă eutectică; c) fonta nodulară
feritică; d) fonta cenuşie ferito – perlitică?
182
Capitolul 5 Oţeluri şi fonte
Perlită, Cementită
secundară
Ledeburită
transformată,
Cementită primară
Fontă cenuşie ferito -
perlitică
183
STIINTA MATERIALELOR
184
