Stiinta Materialelor Metalice (SMM) : Curs 4.1: Diagramele de Echilibru

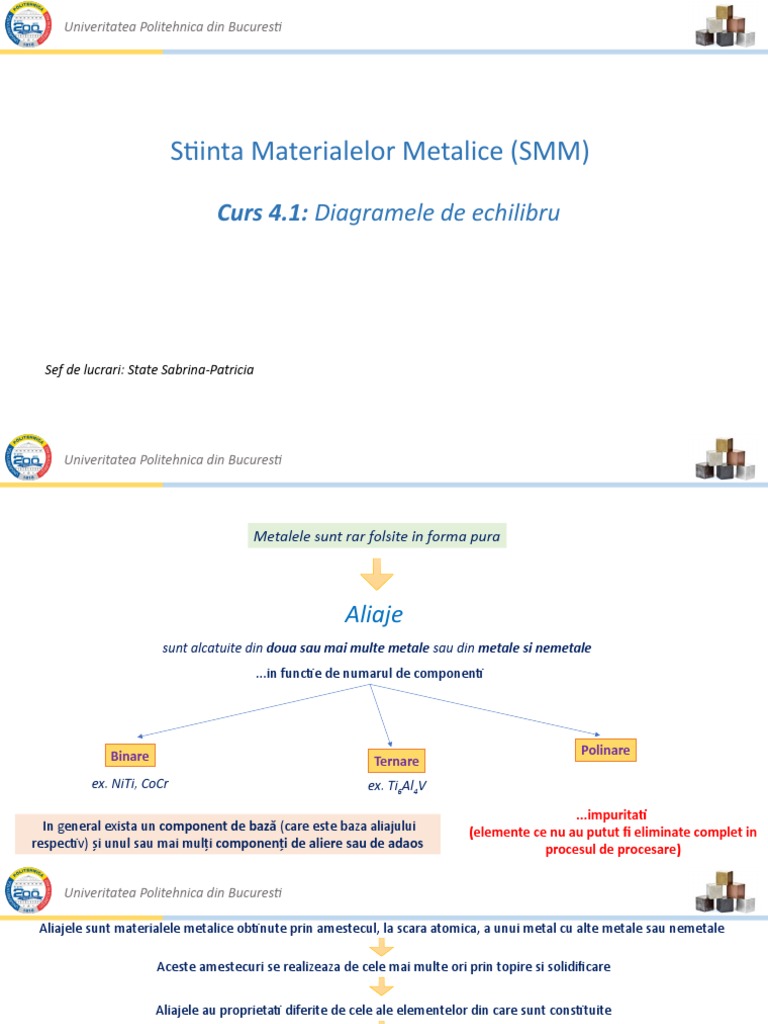

Univeritatea Politehnica din Bucuresti
Stiinta Materialelor Metalice (SMM)
Curs 4.1: Diagramele de echilibru
Sef de lucrari: State Sabrina-Patricia

Metalele sunt rar folsite in forma pura
Aliaje
sunt alcatuite din doua sau mai multe metale sau din metale si nemetale
...in functie de numarul de componenti
Binare Polinare
Ternare
ex. NiTi, CoCr ex. Ti6Al4V
...impuritati
In general exista un component de bază (care este baza aliajului (elemente ce nu au putut fi eliminate complet in
respectiv) şi unul sau mai mulţi componenţi de aliere sau de adaos procesul de procesare)
Aliajele sunt materialele metalice obtinute prin amestecul, la scara atomica, a unui metal cu alte metale sau nemetale
Aceste amestecuri se realizeaza de cele mai multe ori prin topire si solidificare
Aliajele au proprietati diferite de cele ale elementelor din care sunt constituite
Totalitatea aliajelor alcatuite din aceeasi component formeaza un SISTEM DE ALIAJE

ex. aliajele din sistemul Pt-Ir contin de la 0% la 100% Pt si Ir de la 100% la 0%
Faza: o parte omogena dintr-un sistem care are aceeasi compozitie chimica si aceeasi stare in toata masa ei si este despartita
de celelalte parti omogene prin suprafete de separatie bine conturate. O substanța poate exista în două sau mai multe forme
polimorfe (de exemplu, având atât structuri FCC, cât și BCC cum este Fe), fiecare dintre aceste structuri este o fază separată,
deoarece caracteristicile lor diferă.
Echilibru termodinamic al aliajelor metalice este studiat prin intermediul diagramelor de faze. Studiul diagramelor de echilibru
face posibilă determinarea transformărilor în timpul proceselor de încălzire sau de răcire foarte lentă
Intr-un aliaj, constituit de exemplu din doua specii de atomi, A si B, exista doua posibilitati in stare topita:
cele doua metale se separa in cele doua specii de atomi se dizolva

doua straturi dupa densitiatile una in alta, formand o topitura
lor neavand loc alierea metalica omogena -> solutie lichida
(atomii se distruie dizordonat in solutia lichida)
solidificare
solidificare metal pur solutie solida compus chimic
Fortele de atractie dintre atomii

de acelasi fel sunt mai mari
decat cele dintre atomii diferiti
fiecare strat se solidifica separat

solidificare
faza de element pur A

faza de element pur B

solidificare
Fortele de atractie dintre atomii

de acelasi fel sunt de acelasi
ordin de marime cu cele dintre
fiecare strat se solidifica separat atomii diferiti

solidificare
Fortele de atractie dintre

atomii de acelasi fel sunt
mai mici decat cele dintre
atomii diferiti
In materialele metalice intalnim una sau mai multe faze solide:

Metal pur
• Faza de metal pur este alcatuita dintr-o singura specie de atomi si se caracterizeaza printr-o retea cristalina
specifica.
• Metalul pur are conductibilitate electrica si termica ridicata, plasticitate mare si proprietati mecanice relative
scazute.
B
A ... de la cursul 3
• Faza solutie solida este formata din mai multe specii de atomi amestecate la scara atomica
Solutii solide • Se obtine prin patrunderea in reteaua unui metal pur a unor atomi straini fie prin substitutie fie prin ocuparea
spatiilor interstitiale
• Structura cristalina a solutiei solide este identica cu structura componentului de baza, aceasta structura contine
atat atomii componentului de baza (dizolvant) cat si atomii celorlalti component (dizolvati)
Solutii solide de interstitie Solutii solide de substitutie
atomi străini
atomii unui element substituie atomii
ocupa spatiile vacante componentului de
baza

Metal pur
specifica.
scazute.
B
• Faza solutie solida este formata din mai multe specii de atomi amestecate la scara atomica
Solutii solide • Se obtine prin patrunderea in reteaua unui metal pur a unor atomi straini fie prin substitutie fie prin ocuparea
Solutii solide cu solubilitate nelimitata: toti atomii unui element pot fi inlocuiti cu
atomii celui de-al doilea element
Solutii solide
Solutii solide cu solubilitate limitata: daca numai o parte din atomii elementului
de baza pot fi inlocuiti cu atomii staini

Metal pur
specifica.
scazute.
B
Solutii solide • Faza solutie solida este formata din mai multe specii de atomi amestecate la scara atomica
• Se obtine prin patrunderea in reteaua unui metal pur a unor atomi straini fie prin substitutie fie prin ocuparea
Compusii chimici • Prin adaugarea componentului B in A intr-o cantitate care depaseste limita sa de solubilitate in A, apare o foza
(intermetalici) noua cu o compozitie chimica bine definita A mBn, intermediara intre cei doi component, si o structura cristalina
diferita de cea a componentilor A si B. Este o faza formata prin reactia chimica a cel putin doua elemente
chimice.
• ex. Fe3C
Amestecul mecanic
Este format din doua sau mai multe faze solide care s-au separate din:
o Solutie lichida, caz in care este vorba de amestec mecanic EUTECTIC
o Solutie solida, situatie in care este denumit amestec mecanic EUTECTOID
Ferita (C in Fe(α))
Fe3C
http://coustil.free.fr/metal_structure_gb.html
A Kapito et al. Carbide-free bainitic steels for rail wheel applications IOP Conference Series Materials Science and Engineering 655:012012, DOI: 10.1088/1757-899X/655/1/012012
Diagramele de echilibru fazic

Limitele de stabilitate ale fazelor intr-un sistem de aliaje sunt reprezentate graphic in functie de temperatura si compozitie
prin diagrama de echilibru fazic a sistemului respectiv.
DIAGRAMA DE ECHILIBRU BINARA
Diagrama de echilibru are ca si coordonate:
o compoziţia chimică a fazelor (C), care este dată de

conţinutul fiecărui element. Aceasta este exprimată în
procente de masă sau procente de atomi ai unui
element.
Aceasta va fi reprezentată pe axa orizontală;
o temperatura (T), este reprezentata pe axa verticală. TA

este temperatura de topire a componentului A iar TB
cea a componentului B;

Diagrama de echilibru are ca si coordonate:
o compoziţia chimică a fazelor (C), care este dată de

conţinutul fiecărui element. Aceasta este exprimată în
procente de masă (wt.%) sau procente de atomi (at.%) ai
unui element.
Aceasta va fi reprezentată pe axa orizontală;
wt. % (Elemenul 1) = x100 si at.% (Elementul 1)= x 100
at.% (A)= x 100
*MA- masa atomica

Transforma din procente masice in procente atomice: aliaj Fe-C ce contine 7% wt.% C si 93% wt.% Fe
Masa atomica Fe= 56

Masa atomica C=12

În fiecare diagramă de echilibru a aliajelor binare AB avem:
-curba deasupra căreia nu sunt prezente decât lichidele,

CURBA LICHIDUS;
-curba dedesubtul căreia nu sunt prezente decât solidele,

CURBA SOLIDUS;

1- Stare lichida
2- Inceputul solidificarii cu formarea

germenilor de solutie solida
3- 50% lichid si 50% solid
4- Sfarsitul solidificarii (urme de lichid)
Faza lichid si Faza solid 4- Stare solida


In diagrama de echilibru a aliajului Cu-Ni apar trei regiuni:
DIAGRAMA DE ECHILIBRU BINARA • regiune cu faza solida α
• regiune cu o faza lichida, L
• regiune cu doua faze, L+α
Fiecare regiune este definita de faza sau fazele care exista in

Lichid, L intervalul de temperatura si compozitii delimitate.
α
Temperatura (⸰C)
Lichidul L- este o solutie lichida omogena compusa atat din Cu

Lichidus
Solidus cat si din Ni
Faza solida α- este o solutie solida de substitutie constand din

α atomii de Cu si Ni avand o structura cristalina cub cu fete
Solid, α centrate (cfc). La temperature sub 1085 °C, atat Cu cat si Ni sunt
reciproc solubile unul in celalt in stare solida pentru toate
compozitiile (solutie solida cu solubilitate nelimitata)
Cu si Ni au aceeasi structura cristalina (cfc), raze atomice similare

Compozitie (% masa Ni) (Cu=1.45 Å si Ni= 1.49 Å si electronegativitati aproape identice

Care este temperatura de topire a Cu si a Ni?
o 1085 °C pentru Cu
Lichid, L o 1453 °C pentru Ni
α
Temperatura (⸰C)
Lichidus
1320 Solidus
1280 Care este temperatura la care se topeste un aliaj

ce continue 50 % Ni wt.% si 50% Cu wt.%?
Solid, α α
o Aliajul incepe sa se topeasca la 1280 °C
o Aliajul se topeste complet (este complet lichid) la

1320 ° C
Compozitie (% masa Ni)


Care este compozitia aliajului in procente masice

(wt.%) in punctul A?
Lichid, L
α o 60 % Ni si 40 % Cu procente masice
Temperatura (⸰C)
Lichidus
Solidus
Care este compozitia aliajului in procente
masice (wt.%) in punctul B?
Solid, α α
o 35 % Ni si 65 % Cu procente masice


Care este COMPOZITIA FAZEI in punctul A?
o In punctul A avem o singura faza, α-solid, ce

Lichid, L contine 60 % Ni si 40 % Cu in procente masice
α
Temperatura (⸰C)
Lichidus
Solidus
Care este COMPOZITIA FAZELOR in punctul B?
α o In punctul B avem doua faze, L (lichid) si α (solid)

Solid, α
Care este COMPOZITIA fazei L si α in punctul B?
Compozitie (% masa Ni) Regula PARGHIEI


Regula PARGHIEI
• La temperatura aliajului, se traseaza o linie de legatura
Lichid, L ce traverseaza regiunea cu cele doua faze ale aliajului L
si α
Linie de legatura • Se noteaza intersectiile linei de legatura cu limitele
Temperatura (⸰C)
L fazelor
• De la aceste intersectii, se coboara pe axa compozitiei,
de unde se afla compozitia fiecarei faze, CL (compozitia
fazei lichide) si Cα (compozitia fazei solide)
L
Solid, α
CL Cα
C0


CL Cα
C0
Lichid, L
In punctul B, cat Ni contine faza solida si cat Ni
Linie de legatura continue faza lichida, in procente masice?
Temperatura (⸰C)
L
Solidus
Aplicand regula parghiei...
Lichidus
• FAZA LICHIDA: Continutul de Ni in punctul B in faza
L lichida este CL , adica 31.5 % Ni in procente masice.
Solid, α
Faza lichida in punctul B contine 31.5 % Ni si 68.5 %
Cu in procente masice
• FAZA SOLIDA: Continutul de Ni in punctul B in faza

solida este Cα , adica 42.5 % Ni in procente masice.
Faza lichida in punctul B contine 42.5 % Ni si 57.5 %
Cu in procente masice

Considerand un aliaj cu compozitia 35 % Ni si 65 % Cu in

procente masice ,ce este racit de la temperatura de 1350 °C:
a- Aliajul este complet lichid si contine 35 % Ni si 65 % Cu in
Temperatura (⸰C)
procente masice
b- Incepe sa solidifice. Compozitia solidului este dictate de linia

de legatura trasata la aceasta temperatura ce se intersecteaza
cu linia solidus. Compozitia lichidului este inca de aproape 35 %
Ni si 65 % Cu si este diferita de cea a solidului. Compozitia
solidului este 46 % Ni si 54 % Cu in procente masice.
RETINETI! Compozitia totala a aliajului (35 % Ni si 65 % Cu in

procente masice) ramane neschimbata in timpul racirii, chiar
daca exista o redistribuire a nichelului si cuprului intre faza L si
α.

Considerand un aliaj cu compozitia 35 % in Ni si 65 % in Cu in

procente masice, ce este racit de la temperatura de 1350 °C:
c- Compozitia fazei lichide este 32 % Ni si 68 % Cu iar compozitia
Temperatura (⸰C)
fazei solide este 43 % Ni si 57 % Cu, in procente masice
d-Procesul de solidificare este aproape complet. Compozitia

solidului este de aproape 35 % Ni si 65 % Cu, in timp cea a
urmelor de lichid ramase este in jur de 24 % Ni si 76 % Cu, in
procente masice.
e-Dupa traversarea linei solidus, lichidul ramas se solidifica iar
produsul final este o solutie solida in faza α, policristalin, ce are o
compozitie uniforma de 35 % Ni si 65 % Cu, in procente masice.
Racirea ulterioara nu produce modificari microstructurale sau de

compozitie Compozitie (% masa Ni)

CL Cα
C0
Lichid, L
Care este cantitatea procentuala a fiecarei faze, L si
Linie de legatura α in punctul B?
Temperatura (⸰C)
L
Solidus
Lichidus
Este raportul dintre segmentul de izoterma opus
concentratiei si segmentul total
L
Solid, α
α
L


α in punctul B? (max. 1)
Lichid, L Este raportul dintre segmentul de izoterma opus

Linie de legatura
α
Temperatura (⸰C)
L
Solidus L
Lichidus
L
Solid, α
Cantitatea procentuala masica a fazei lichide,L, in punctul B:
WL = -> WL =
Compozitie (% masa Ni) WL =



Linie de legatura
α
Temperatura (⸰C)
L
Solidus L
Lichidus
L
Solid, α
Cantitatea procentuala masica a fazei solide,α , in punctul B:
Wα = -> Wα =
Compozitie (% masa Ni) Wα =



Linie de legatura α
Temperatura (⸰C)
L
Solidus L
Lichidus
L
Solid, α Cantitatea procentuala masica a fazei solide,α , si fazei
lichide, L, in punctul B:
WL + Wα = +
=0.68 +0.32
Compozitie (% masa Ni) =1

Temperatura (⸰C)
Compozitie (% masa Au) https://www.dentalcarereport.com/how-much-does-permanent-gold-teeth-cost/ https://bodyartguru.com/rappers-who-wear-teeth-grills/


Temperatura (⸰C)
Compozitie (% masa Au) https://www.dentalcarereport.com/how-much-does-permanent-gold-teeth-cost/ https://bodyartguru.com/rappers-who-wear-teeth-grills/


Aliajul de PtIr este folosit in obtinerea micro-

electrozilor pentru stimularea tesutului nervos
sau in fabricarea electrozilor in stimulatoarele
cardiace (pacemaker). Aliaj (substitutie) 90% Pt
si 10% Ir sau 70% Pt si 30% Ir, in procente
masice. Iridiul imbunatateste proprietatile
mecanice ale Pt.
https://www.technology.matthey.com/article/55/2/98‐107/

Pentru un aliaj Pt-Ir, 70% Pt procent masic platina,

determinati:
a) La 1870 C care sunt faza/fazele prezente?
b) Care este compozitia fazei solide?
c) Care este compozitia fazei lichide?


Pentru un aliaj Pt-Ir, 70% Pt procent masic platina,

determinati:
d) Care este cantitatea procentuala a fiecarei faze, S si

L, in acest punct?
Bibliografie
• William D. Callister and David G. Rethwisch, Materials Science and

Engineering: an introduction, John Wiley & Sons, Inc. (2007).
• Rami Serban si Constantin Dumitrescu,Trat de stiinta si ingineria materialelor

metalice, AGIR, 2006
• Angel Aloman, Diagrame de echilibru fazic in stiinta materialelor metalice si

semiconductoare, Institutul Politehnic Bucuresti, vol. 1 si vol. 2
O parte dintre slide-uri au fost adaptate dupa cursurile:
• Biomedical Applications of Metals and Ceramics Course Coordinator Prof. Dr.

Matthew Leineweber, San Jose State University,
https://www.coursehero.com/u/file/125221434/BME-068-Lecture-2-
Slidespdf/
• Stiinta si ingineria materialelor, conf. dr. ing. Liana Baltes, UNITBV
See you next time...

Stiinta Materialelor Metalice (SMM) : Curs 4.1: Diagramele de Echilibru

Încărcat de

Informații document

Titlu original

Drepturi de autor

Formate disponibile

Partajați acest document

Partajați sau inserați document

Opțiuni de partajare

Vi se pare util acest document?

Este necorespunzător acest conținut?

Drepturi de autor:

Formate disponibile

Stiinta Materialelor Metalice (SMM) : Curs 4.1: Diagramele de Echilibru

Încărcat de

Drepturi de autor:

Formate disponibile

Univeritatea Politehnica din Bucuresti

Stiinta Materialelor Metalice (SMM)

Curs 4.1: Diagramele de echilibru

Sef de lucrari: State Sabrina-Patricia

Metalele sunt rar folsite in forma pura

Totalitatea aliajelor alcatuite din aceeasi component formeaza un SISTEM DE ALIAJE

cele doua metale se separa in cele doua specii de atomi se dizolva

solidificare metal pur solutie solida compus chimic

Fortele de atractie dintre atomii

cele doua metale se separa in cele doua specii de atomi se dizolva

solidificare metal pur solutie solida compus chimic

faza de element pur A

cele doua metale se separa in cele doua specii de atomi se dizolva

solidificare metal pur solutie solida compus chimic

Fortele de atractie dintre atomii

cele doua metale se separa in cele doua specii de atomi se dizolva

solidificare metal pur solutie solida compus chimic

Fortele de atractie dintre

In materialele metalice intalnim una sau mai multe faze solide:

Solutii solide de interstitie Solutii solide de substitutie

In materialele metalice intalnim una sau mai multe faze solide:

In materialele metalice intalnim una sau mai multe faze solide:

o Solutie lichida, caz in care este vorba de amestec mecanic EUTECTIC

o Solutie solida, situatie in care este denumit amestec mecanic EUTECTOID

Diagramele de echilibru fazic

DIAGRAMA DE ECHILIBRU BINARA

Diagrama de echilibru are ca si coordonate:

o compoziţia chimică a fazelor (C), care este dată de

o temperatura (T), este reprezentata pe axa verticală. TA

Diagramele de echilibru fazic

Diagrama de echilibru are ca si coordonate:

o compoziţia chimică a fazelor (C), care este dată de

wt. % (Elemenul 1) = x100 si at.% (Elementul 1)= x 100

at.% (A)= x 100

*MA- masa atomica

Masa atomica Fe= 56

Diagramele de echilibru fazic

În fiecare diagramă de echilibru a aliajelor binare AB avem:

-curba deasupra căreia nu sunt prezente decât lichidele,

-curba dedesubtul căreia nu sunt prezente decât solidele,

Diagramele de echilibru fazic

2- Inceputul solidificarii cu formarea

3- 50% lichid si 50% solid

4- Sfarsitul solidificarii (urme de lichid)

Faza lichid si Faza solid 4- Stare solida

Diagramele de echilibru fazic

Fiecare regiune este definita de faza sau fazele care exista in

Lichidul L- este o solutie lichida omogena compusa atat din Cu

Faza solida α- este o solutie solida de substitutie constand din

Cu si Ni au aceeasi structura cristalina (cfc), raze atomice similare

Diagramele de echilibru fazic

1280 Care este temperatura la care se topeste un aliaj

o Aliajul se topeste complet (este complet lichid) la

Compozitie (% masa Ni)

Diagramele de echilibru fazic

Care este compozitia aliajului in procente masice

Compozitie (% masa Ni)

Diagramele de echilibru fazic

Care este COMPOZITIA FAZEI in punctul A?

o In punctul A avem o singura faza, α-solid, ce

α o In punctul B avem doua faze, L (lichid) si α (solid)

Care este COMPOZITIA fazei L si α in punctul B?

Compozitie (% masa Ni) Regula PARGHIEI
