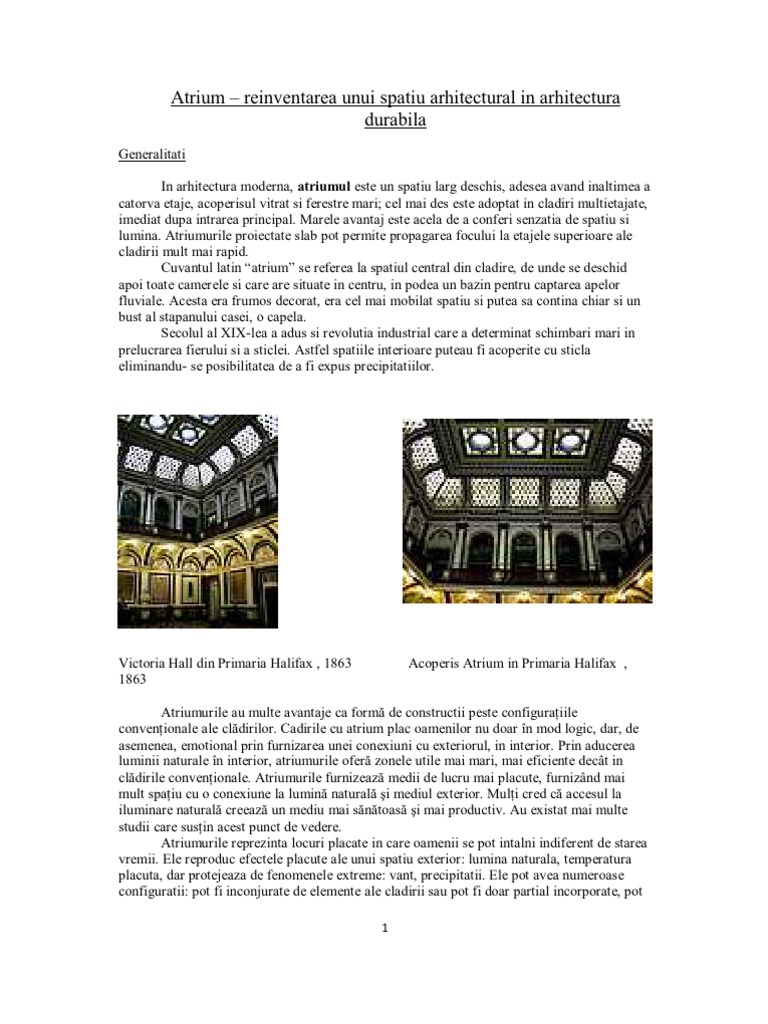

Atrium reinventarea unui spatiu arhitectural in arhitectura durabila

Generalitati In arhitectura moderna, atriumul este un spatiu larg deschis, adesea avand inaltimea a catorva etaje, acoperisul vitrat si ferestre mari; cel mai des este adoptat in cladiri multietajate, imediat dupa intrarea principal. Marele avantaj este acela de a conferi senzatia de spatiu si lumina. Atriumurile proiectate slab pot permite propagarea focului la etajele superioare ale cladirii mult mai rapid. Cuvantul latin atrium se referea la spatiul central din cladire, de unde se deschid apoi toate camerele si care are situate in centru, in podea un bazin pentru captarea apelor fluviale. Acesta era frumos decorat, era cel mai mobilat spatiu si putea sa contina chiar si un bust al stapanului casei, o capela. Secolul al XIX-lea a adus si revolutia industrial care a determinat schimbari mari in prelucrarea fierului si a sticlei. Astfel spatiile interioare puteau fi acoperite cu sticla eliminandu- se posibilitatea de a fi expus precipitatiilor.

Victoria Hall din Primaria Halifax , 1863 1863

Acoperis Atrium in Primaria Halifax ,

Atriumurile au multe avantaje ca form de constructii peste configura iile conven ionale ale cl dirilor. Cadirile cu atrium plac oamenilor nu doar n mod logic, dar, de asemenea, emotional prin furnizarea unei conexiuni cu exteriorul, in interior. Prin aducerea luminii naturale n interior, atriumurile ofer zonele utile mai mari, mai eficiente dect in cl dirile conven ionale. Atriumurile furnizeaz medii de lucru mai placute, furniznd mai mult spa iu cu o conexiune la lumin natural i mediul exterior. Mul i cred c accesul la iluminare natural creeaz un mediu mai s n toas i mai productiv. Au existat mai multe studii care sus in acest punct de vedere. Atriumurile reprezinta locuri placate in care oamenii se pot intalni indiferent de starea vremii. Ele reproduc efectele placute ale unui spatiu exterior: lumina naturala, temperatura placuta, dar protejeaza de fenomenele extreme: vant, precipitatii. Ele pot avea numeroase configuratii: pot fi inconjurate de elemente ale cladirii sau pot fi doar partial incorporate, pot
1

fi luminate la partea superioara, pe lateral sau combinat. Un element esential in proiectarea unui atrium il reprezinta siguranta la foc. Geometrie Exista mai multe tipuri simple si complexe de alcatuire a atriumurilor. Configuratii simple:

1.

2.

3.

4.

5.

1-Atrium care se invecineaza cu o singura latura a cladirii 2- Atrium care se invecineaza cu doua laturi ale cladirii 3- Atrium care se invecineaza cu trei laturi ale cladirii 4- Atrium care se invecineaza cu patru laturi ale cladirii 5-Atrium liniar(sandwich)

Configuratii complexe

1.

2.

3.

4.

1-Bridging-Atriumul leaga mai multe corpuri ale cladirii 2-Podium-Atriumul se afla la baza unui corp al cladirii 3-Atiumuri imparstiate in plan 4-Atriumuri insiruite pe inaltimea cladirii

Iluminatul natural In ultimii ani s-au realizat o multime de studii pentru a se obeserva cum influenteaza calitatea mediului interior productivitatea si bunastarea angajatilor. Studiul "West Bend" realizat de Walter Kroner si colegii sai la Rensselaer Polytechnic Institute a aratat ca odata cu accesul la lumina naturala patrunsa printr-o fereastra si o priveliste placuta productivitatea creste cu 16%.
3

La realizarea unui atrium trebuie tinut seama de cativa factori care influenteaza cantitatea si calitatea luminii naturale care patrunde in interiorul cladirii.Primul factor este cantitatea de lumina di exterior.Aceasta influenteaza numarul suprafetelor transparente din alcatuirea atriumului cat si gradul de opacitate al sticlei folosite. Tot de gradul de opacitate al sticlei se poate tine cont si la stabilirea cantitatii de lumina pe care vrem sa o avem la baza atriumului. Un exemplu in acest sens este cladirea EDS Corporate Headquarters din Plano, Texas unde s-a dorit o iluminare semnificativa a cladirii.

Alti facori care ar trebui luati in considerare sunt orientarea suprafetei vitrate, trebuie evitate orientare catre est sau vest precum si suprafetele plane, precum si culoarea peretilor interior, in sensul ca peretii deschisi la culoare vor reflecta lumina si vor mentine o luminozitate crescuta in iteriorul cladirii. Pentru controlarea cantitatii de lumina admisa prin intermediul atriumului exista sisteme de umbrire care pot fi amplasate la interior sau exterior. Cele situate la exterior au rolul de a impidica lumina sa intre in contact direct cu vitajul si astfel se va reduce cantitatea de caldura acumulata, in timp ce sistemele de umbrire situate la interior permit acumularea de caldura dar obstructioaneaza accesul luminii. Anvelopa Pentru buna desfasurare a activitatilor in incaperile adiacente atriumului se recomanda realizarea a cat mai putine deschideri in suprafata acestuia. Astfel ar trebui sa ne limitam la deschiderile necesare ventilarii si evacuarii fumului in caz de incendiu la partea superioara si la deschiderile necesare circulatiei si accesului persoanelor la parte inferioara. Accesul ar fi
4

ideal sa se realizeze prin usi rotative sau usi cu deschidere automata amplasate intr-un vestibul. Aceste din urma recomandari sunt penru a se evita producerea de curenti de aer in interiorul atriumului. De asemenea pentru realizarea etanseitatii intregului ansamblu trebuie sa lasam rosturi de dilatare intre diferitele elemente si straturi componente ale atriumului.

Elementele vitrate folosite inchidere trebuie gandite si proiectate ca pereti cortina care sa se poate intinde pe deschideri mari in plan fara a permite infiltrea apei si a aerului. In cazul acestui subansamblu trebuie luata in considerare interactiunea intre materialele componente. Principala grija in acest sens o reprezinta dilatarea si contractia diferentiata a diferitelor material, astfel la aceasi variatie de temperatura materialele se vor deforma diferit. Alte aspecte care trebuie considerate sunt deplasarile relative de nivel si conditiile geografice( daca avem o regiune cu intensificari semnificative ale vantului sau posibilitatea de impact al suprafetei vitrate cu obiecte de dimensiuni mai mari). Elementele de acoperis trebuie proiectate in asa fel incat sa se poata realiza evacuarea apei pluviale si a zapezii intr-un timp cat mai scurt precum si sa beneficieze de elemente structurale care sa le sustina.

Peisagistica Realizarea unui peisaj in spatiul interior al unui atrium necesita o analizare riguroasa a elementelor care compun acest peisaj: spatiul de deasupra intregului decor, plantele si solul folosit. Este destul de greu de anticipat care plante vor reusi sa se adapteze si sa supravietuiasca in acest microclimat. Din acest motiv ar trebui consultat un specialist in probleme de peisagistica inainte de gandirea intregului aranjament. De obicei se recomada plantele subtropicale deoarece ele se adaptateaza cel mai usor mediului interior al atriumului. Dar pe langa problema platelor mai exista si altele cum ar fi: solul utilizat, scurgerile, irigatiile, ingasaminte, etc. Dupa stabilirea plantelor si compozitia mediului de plantare urmeaza proiectare spatiului din jurul si de deasupra plantelor. Acesta are un rol foarte important in aspectul intregului ansamblu. Lumina, temperatura si umiditatea sunt factori care influenteaza cresterea si dezvoltarea plantelor. Din acest motiv trebuie mentinute niste niveluri adecvate ale acestor parametrii in spatiul interior. De exemplu cantitatea de lumina necesara si suficienta plantelor ar fi de 700-1000 lx timp de 12 ore pe zi, cat despre aspectul calitativ ar trebui filtrate sau evitate(in cazul luminii artificiale) a undelor luminoase din domeniul infrarosu si ultraviolet. Cat despre temperatura, aceasta trebuie mentinuta la un nivel cat se poate de constant evitandu-se amplasarea plantelor in zone reci ale incintei. Temperaturile din timpul zilei ar trebui sa se incadreze in intervalul 20-24 grade Celsius, iar in timpul noptii intre 15-18 grade Celsius. Trebuie avut in vedere faptul ca acesti doi parametrii au si niste valori minime care treuie asigurate: 500 lx in cazul iluminarii respectiv 10 grade Celsius in cazul temperaturii interioare. Acustica La proiectarea performantelor acustice ale unui atrium se vor avea in vedere in primul rand functiunile atriumului in sine cat si al spatiilor adiacente. Astfel daca vrem ca atriumul sa serveasca drept sala de concert, salon de petreceri si receptie sau loc pentru conferinte nu este acelasi lucru ca in cazul spatiilor utilizate pentru dineuri unde oamenii vor sa poarte conversatii cu cei de langa ei fara sa se auda in toata sala. In acest sens trebuie analizate atent atat forma cat si materialele din care se realizeaza inchiderile atriumului. Cei mai importanti indicatori in acest sens sunt timpul de reverberatie si nivelul sonor. Un loc unde sunt combinate caracteristicile unui spatiu cu acustica buna cu cele ale unui spatiu mai intim in care conversatia sa nu provoace un zgomot prea mare il reprezinta bisericile. Control termic Atriumurile reprezinta volume mari in care temperatura diferitelor straturi de aer poate varia destul de mult. Aceasta variatie de temperatura poate duce la formarea de curenti de aer. Daca acesti curenti sunt suficient de puternici se poate produce fenomenul de ploie in interiorul cladirii. Cele mai afectate de variatiile mari de temperatura sunt atriumurile care au un singur perete spre exterior. Aerul din apropierea acestuia preia caldura radiata de acesta si se ridica generand astfel, in fuctie de inaltimea atriumului, curenti de aer care pot fi destul de puternici.
6

Siguranta la foc Datorita faptului ca atriumul face legatura intre mai multe niveluri ale unei cladiri acesta poate conduce la raspandirea rapida a unui incendiu. Din acest motiv de-a lungul timpului au fost elaborate mai multe normative care trateaza pe larg cerintele de siguranta la foc in cazul atriumului. In general ele sustin ca datorita faptului ca atriumul se invecineaza cu mai multe corpuri ale cladirii acesta trebuie izolat de spatiile adiacente in primul rand pentru a opri raspandirea fumului in cazul producerii unui incendiu. Pentru a se realiza aceasta despartire a spatiului interior al atriumului de restul cladirii se prevad pereti despartitori din sticla pe suprafata carora se monteaza un sistem de sprinkle-re care sa protejeze sticla. Acest sistem treuie proiectat pentru a putea rezista unui incendiu timp de o ora fara a permit raspandirea fumului sau a flacarilor in restul cladirii. La fel ca in cazul oricarei costructii si in cazul atriumului principalele obiective ale sigurantei la foc sunt: controlul incendiului, evacuarea fumului, evacuarea persoanelor din interior. Din acest motiv caile de iesire in caz de incendiu trebuie sa fie amplasate in locuri usor de gasit de catre vizitatori si trebuie semnalizate corespunzator.

Schema de circulatie a aerului in interiorul atriumului.

Deoarece principal amenintare in caz de incendiu este fumul sistemul de ventilare in caz de incendiu este de obicei integrat in sistemul de ventilare al cladirii pentru a putea fi monitorizat mai usor in permanenta si a fi revizuit in cazul detectarii unor defectiuni. Mentenanta Principala problem ape care o ridica intretinerea in exploatare a unui atrium o reprezinta curatarea suprafetelor vitrate. In acest sens in ultimii ani s-a descoperit o metoda de a produce o sticla care se poate curata singura. Aceasta se poate obtine prin aplicarea pe suprafata exterioara a unui statrat de oxid de titan de 15 nanometrii grosime. Acesta se activeaza in prezenta radiatiilor ultrviolete si descompune compusii organici care se depun pe suprafata vitrata si in contact apa din precipitatii are o comportare hidrofuga, adica nu retine picaturile de apa pe suprafata sa facandu-le sa se scurga. In faza de proiectare principalele caracteristici pe care trebuie sa le avem in vedere sunt: temperatura interioara, ventilarea si eficienta energetica. In acest sens trebuie discutat cu beneficiarul pentru a stabili valorile acestor parametrii. Exemple de cladiri cu atrium

Biblioteca publica Vancouver 8

Atrium Mall; Newton, Massachusetts

Bayfront Medical Plaza, St. Petersburg, Flordia

Plaza of the Americas, Dallas, Texas

10

EDS Corporate Headquarters, Plano, Texas

Atriumurile sunt mai mult dect un set de piese care pot fi combinate n diverse configura ii. Fiecare element fundamental trebuie s fie pe deplin n eles.Procesul de proiectare ncepe cu site-ul i mediul natural. Toate deciziile ulterioare sunt luate dupa determinarea acestor condi ii. Proiectantul trebuie s contopeasc cu succes si sa combine elemente de baza ale geometriei, ale iluminatului, peisagistic , acustica, ale controlului termic, echilibrul de presurizare i aer,protectia la foc. Conceptul fundamental de design al atriumului este o bun n elegere a complexit ii mediului. Atriumurile sunt cele mai complexe medii construite de majoritatea designerilor. Atriumurile sunt compuse din mai multe p r i componente n rela ii mai complicate dect orice alt tip de cl dire. Nici o component fundamental a unui atrium nu ar trebui s fie acceptat pn ce rela ia sa cu ntregul este n eleasa. Pentru fiecare component i fiecare aspect al fiec rei componente vor fi aspecte benefice i, de asemenea, non-benefice. Nu va fi "pro" i "contra", asociate cu fiecare element. Aceste atribute nu sunt statice, ele se vor schimba n rela ia cu orice sau toate celelalte componente sau elemente ale atriumului. n analiza final atrii de succes sunt definite de trei determin ri, nu se ridica spiritul uman, ele sunt locuri sigure pentru a fi i ele sunt rentabile.
