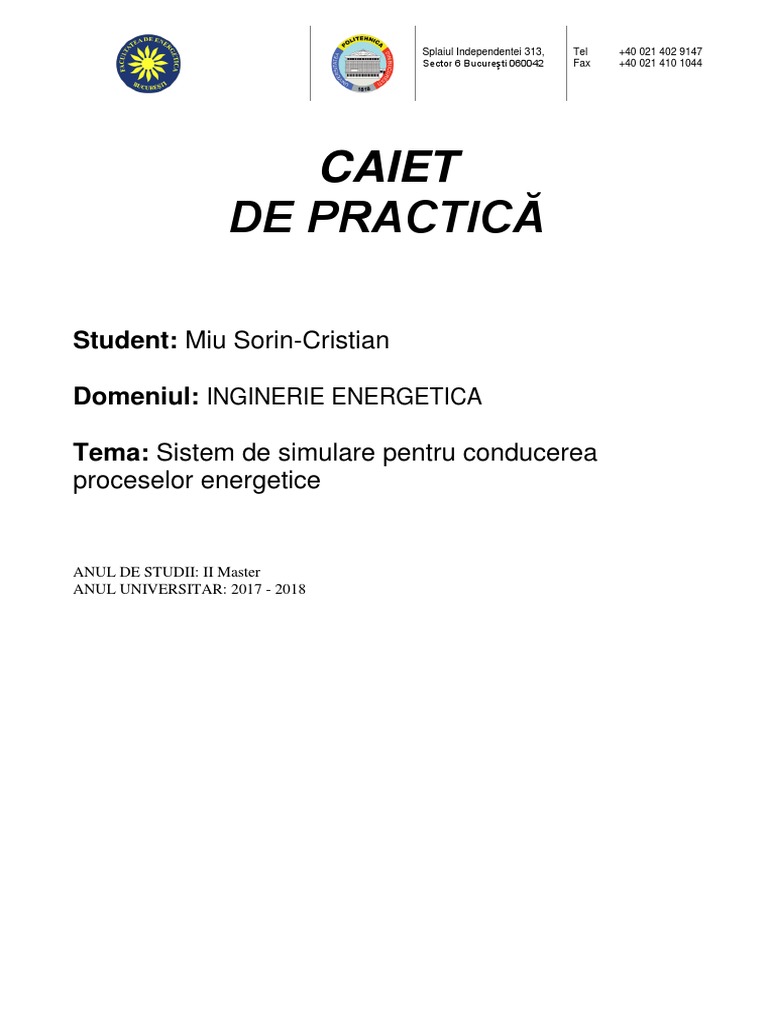

CAIET
DE PRACTICĂ

Student: Miu Sorin-Cristian

Domeniul: INGINERIE ENERGETICA

Tema: Sistem de simulare pentru conducerea

proceselor energetice

ANUL DE STUDII: II Master

ANUL UNIVERSITAR: 2017 - 2018
 Splaiul Independentei 313, Tel +40 021 402 9147
Sector 6 Bucureşti 060042 Fax +40 021 410 1044

UNIVERSITATEA POLITEHNICA BUCURESTI

Facultatea de Energetică

CAIET DE PRACTICÃ

Anul de studii: II Master

S.C. ASTI Automation S.R.L.

PUNCT DE LUCRU: (adresa firmei). Calea Plevnei 139, corp D, parter, Sector 6, 060011
Bucuresti, ROMANIA

Perioada stagiului de practica: 19.02.2018 – 19.03.2018, in total 112 ore (trebuiesc efectuate minim
112 de ore de practica).

STUDENT
Miu Sorin-Cristian
(Nume, prenume, semnătura)

TUTORE
___________________________
(Nume, prenume, semnatura)
 Splaiul Independentei 313, Tel +40 021 402 9147
Sector 6 Bucureşti 060042 Fax +40 021 410 1044

CUPRINS

Capitolul I Prezentarea organizaţiei unde studentul a efectuat practica

Capitolul II Prezentarea compartimentului sau compartimentelor din
organizaţie unde studentul a efectuat practica
Capitolul III Descrierea activităţii sau activităţilor desfăşurate în timpul
practicii
Capitolul IV Formularea pe scurt a experienţei acumulate în această perioadă
de practică
Capitolul V Planuri, schiţe, scheme, fotografii care să probeze experienţa
acumulată
 Splaiul Independentei 313, Tel +40 021 402 9147
Sector 6 Bucureşti 060042 Fax +40 021 410 1044

Capitolul I - Prezentarea organizaţiei unde studentul a efectuat practica

ASTI Automation este o companie fondată în anul 2002, fiind membră a

grupului de firme ASTI. De la înființarea primei companii în anul 1990, ASTI a fost
un promotor constant al tehnologiilor moderne de automatizare.
În prezent, firma ASTI Automation activează în domeniul automatizărilor
industriale, participând în proiecte din sectoare precum: petrol și gaze, automobile,
industria alimentară, industria chimică, utilități urbane.
Soluțiile de automatizări propuse clienților noștri, în proiecte complete și
complexe, sunt bazate pe cele mai moderne și competitive echipamente, fabricate de
către companii renumite, cum ar fi:
• SIEMENS AG – PC industriale SIMATIC și automate programabile,
contactoare de joasa tensiune, invertoare, echipamente de camp (senzori, traductoare,
actuatoare);
• ELABO GmbH – euromicron Group – echipamente inteligente de măsura și
testare în domeniul electric;
• RITTAL GmbH – dulapuri pentru distribuție de joasă tensiune și automatizări
industriale;
• Phoenix Contact – automate programabile, calculatoare industriale, module de
interfațare, periferii distribuite, conectică;
• National Instruments – echipamente hardware modulare ușor de integrat;
• FINDER Spa – relee industriale și rezidențiale, termostate, cronotermostate;
• EPLAN Software & Service GmbH & Co. KG – pachetul software EPLAN
pentru proiectare în ingineria electrica și automatizări.

Capitolul II - Prezentarea compartimentului sau compartimentelor din

organizaţie unde studentul a efectuat practica

Compania oferă o gamă largă de soluții industriale și rezidențiale, de la simplu

la foarte complex:
• sisteme cu automate programabile;
• configurații de PC industriale cu SCADA WinCC;
 Splaiul Independentei 313, Tel +40 021 402 9147
Sector 6 Bucureşti 060042 Fax +40 021 410 1044

• panouri de joasă tensiune pentru distribuția energiei electrice pentru aplicații

industriale sau rezidențiale;
• dulapuri pentru distribuție de joasa tensiune și automatizări industriale;
• invertoare pentru sisteme de acționări cu viteză variabilă;
• echipamente de câmp (senzori, traductoare, actuatoare);
• software dedicat pentru structuri avansate de control ce utilizează automate
programabile.

Metodele avansate aplicate de inginerii ASTI Automation în proiecte complexe

se bazează pe pachete software de ultimă generație, cum ar fi: TIA Portal, WinnCC,
STEP7, WinCC flexible.
Din anul 2007, domeniul de activitate al firmei a fost extins prin implicarea
activă în creșterea calității învățământului tehnic preuniversitar și universitar. În cadrul
firmei sunt dezvoltate echipamente didactice care urmăresc programele de studiu
aprobate, ținând cont de nivelul tehnologic actual întâlnit în sectoarele industriale
amintite. Portofoliul include o serie de echipamente didactice, laboratoare integrate
pentru activitățile practice ale elevilor sau instruirea personalului în mediul industrial
și cursuri de formare însoțite de manuale și aplicații.

Figura 1 - Centrul de comandă și control.

 Splaiul Independentei 313, Tel +40 021 402 9147
Sector 6 Bucureşti 060042 Fax +40 021 410 1044

Capitolul III - Descrierea activităţii sau activităţilor desfăşurate în timpul

practicii
1. Descrierea proiectului
Un sistem de trei benzi transportoare în serie ce este utilizat pentru transportul
materialelor pe o distanță lungă. Comenzile operatorului sunt îndeplinite numai dacă
sunt permise de PLC.

Figura 2 - Imagine de ansamblu a funcționalității simulatorului

Descrierea funcțională 1:
Sistemul începe să funcționeze după apăsarea butonului principal de pornire S4;
lampa H4 arată că sistemul funcționează.
Motoarele transportoare sunt comandate de contactele Q1, Q2, Q3 și pot fi
pornite individual prin apăsarea butoanelor corespunzătoare S1, S2, S3. Becurile H1,
H2, H3 indică starea de funcționare a fiecărei benzi.
Nu este permisă pornirea unei benzi în timp ce următoarea este oprită (deoarece
materialul transportat ar rămâne blocat pe următoarea bandă).
 Splaiul Independentei 313, Tel +40 021 402 9147
Sector 6 Bucureşti 060042 Fax +40 021 410 1044

Curelele pot fi oprite apăsând butonul S0, ceea ce face ca întregul sistem să se
oprească. Supraîncărcarea oricărui motor (simulată prin apăsarea butonului S5) are ca
rezultat oprirea tuturor motoarelor (echivalentă cu 3 relee de protecție NC conectate în
serie).

Descrierea funcțională 2:
În plus față de comportamentul descrierii funcționale 1, centurile pot fi oprite
individual utilizând butoanele S6, S7, S8.
Nu este permisă oprirea unei benzi transportoare în timp ce cea anterioară
funcționează încă (deoarece materialul transportat ar rămâne blocat pe banda oprită).

2. Implementarea în TIA Portal.

Funcțiile butoanelor implicate în comanda benzilor:
 S0 oprește întreg sistemul;
 S1, S2 și S3 pornesc fiecare bandă individual
 S4 pornește întreg sistemul
 S5, S6 și S7 opresc fiecare bandă individual
 H1, H2 și H3 indică funcționarea fiecărei benzi, iar H4 a întregului
sistem.

Figura 3 - Intrările și ieșirile utilizate în program

 Splaiul Independentei 313, Tel +40 021 402 9147
Sector 6 Bucureşti 060042 Fax +40 021 410 1044

3. Implementarea in Visual Studio

Figura 4 - Programarea intrărilor și a ieșirilor în C#

Am implementat o interfață prietenoasa cu utilizatorul in Blend (Visual

Studio) pentru a facilita o comunicare intre PLC si simulator.
Blend este o unealta de design a interfețelor pentru aplicații de tip web
si desktop dezvoltata de Microsoft.
 Splaiul Independentei 313, Tel +40 021 402 9147
Sector 6 Bucureşti 060042 Fax +40 021 410 1044

Fiecare buton din ecranele proiectate este conectat la PLC (prin adrese
stabilite in concordanta cu cele ale simulatorului) si are in spate un trigger specific
funcțiilor din TIA Portal.
 Splaiul Independentei 313, Tel +40 021 402 9147
Sector 6 Bucureşti 060042 Fax +40 021 410 1044

FISA ACTIVITII

ACTIVITATEA URMARITA :
..................................................................................................................................................................
......................................................................................................................................................

1. DESCRIEREA ACTIVITATII / TEHNOLOGIA UTILIZATA(1) :

2. ECHIPAMENTE/UTILAJE FOLOSITE (1) :

3. OBSERVATII :

_____________________________________
1
Se pot prezenta explicatii, text, schite, figuri, poze; se pot utiliza cate pagini sunt necesare pentru
descrierea completã a activitatii
