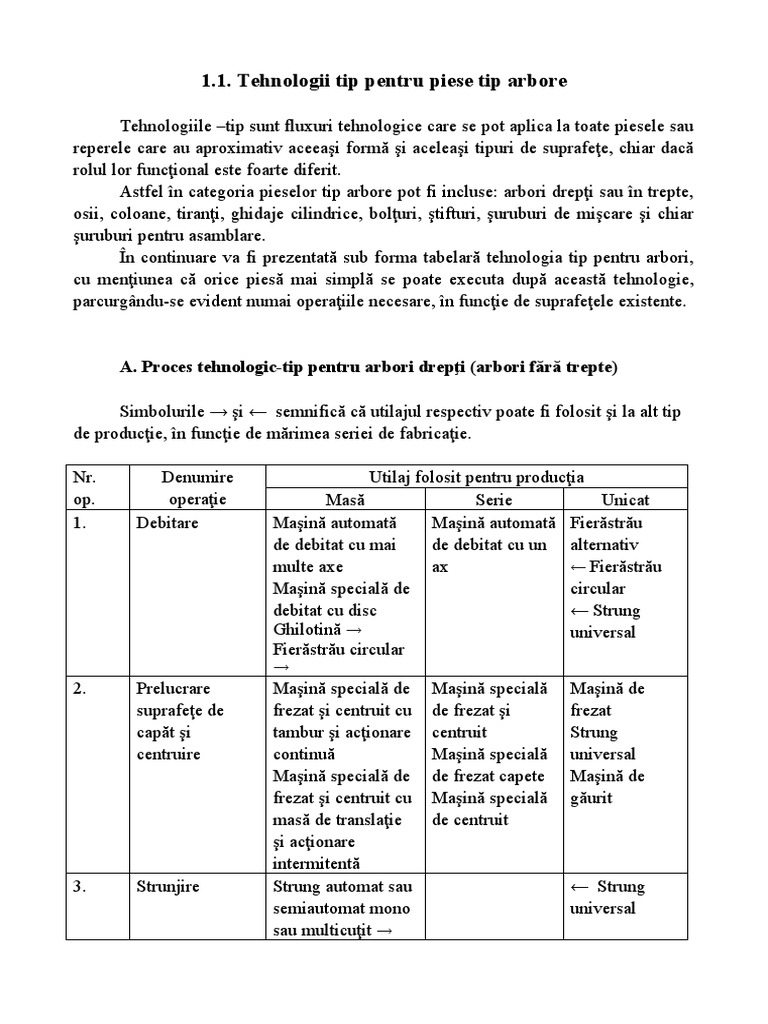

1.1.

Tehnologii tip pentru piese tip arbore

Tehnologiile –tip sunt fluxuri tehnologice care se pot aplica la toate piesele sau
reperele care au aproximativ aceeaşi formă şi aceleaşi tipuri de suprafeţe, chiar dacă
rolul lor funcţional este foarte diferit.
Astfel în categoria pieselor tip arbore pot fi incluse: arbori drepţi sau în trepte,
osii, coloane, tiranţi, ghidaje cilindrice, bolţuri, ştifturi, şuruburi de mişcare şi chiar
şuruburi pentru asamblare.
În continuare va fi prezentată sub forma tabelară tehnologia tip pentru arbori,
cu menţiunea că orice piesă mai simplă se poate executa după această tehnologie,
parcurgându-se evident numai operaţiile necesare, în funcţie de suprafeţele existente.

A. Proces tehnologic-tip pentru arbori drepţi (arbori fără trepte)

Simbolurile → şi ← semnifică că utilajul respectiv poate fi folosit şi la alt tip

de producţie, în funcţie de mărimea seriei de fabricaţie.

Nr. Denumire Utilaj folosit pentru producţia

op. operaţie Masă Serie Unicat
1. Debitare Maşină automată Maşină automată Fierăstrău
de debitat cu mai de debitat cu un alternativ
multe axe ax ← Fierăstrău
Maşină specială de circular
debitat cu disc ← Strung
Ghilotină → universal
Fierăstrău circular
→
2. Prelucrare Maşină specială de Maşină specială Maşină de
suprafeţe de frezat şi centruit cu de frezat şi frezat
capăt şi tambur şi acţionare centruit Strung
centruire continuă Maşină specială universal
Maşină specială de de frezat capete Maşină de
frezat şi centruit cu Maşină specială găurit
masă de translaţie de centruit
şi acţionare
intermitentă
3. Strunjire Strung automat sau ← Strung
semiautomat mono universal
sau multicuţit →
4. Rectificare de Maşină de rectificat → ← Maşină de
degroşare fără vârfuri → rectificat
(tehnologică) universală
5. Frezare caneluri Maşină specială de → ← Maşină de
şi/sau canale de frezat caneluri → frezat
pană Maşină specială de universală
frezat canale de
pană →
6. Tratament Cuptor de trat. → →
termic termic → → →
Băi de răcire →
7. Sablare Instalaţie de sablare → →
→
8. Îndreptare Prese → → →
(pentru arbori Dispozitive de
lungi) fixare → → →
9. Rectificare de Maşină de rectificat → ← Maşină de
finisare fără vârfuri → rectificat
universală
10. Control final Aparate şi → ← Aparate şi
(CTC/AQ) dispozitive speciale dispozitive
de control → universale de
control

B. Proces tehnologic-tip pentru arbori în trepte

Nr. Denumire Utilaj folosit pentru producţia

op. operaţie Masă Serie Unicat
1. Debitare Maşină de debitat Fierăstrău
(se elimină la prin procedee alternativ
semifabricate neconvenţionale ← Fierăstrău
turnate, forjate Maşină specială de circular
sau matriţate) debitat cu disc ← Strung
abraziv → → universal
Prese/Ghilotină → →
Fierăstrău circular →
→

2. Tratament Cuptor de trat. → →

termic termic → → →
preliminar Băi de răcire →
 (recoacere de
normalizare/de
prelucrabilitate)
3. Prelucrare Maşină specială de Maşină specială Maşină de
suprafeţe de frezat şi centruit cu de frezat şi frezat
capăt şi tambur şi acţionare centruit Strung
centruire continuă Maşină specială universal
Maşină specială de de frezat capete Maşină de
frezat şi centruit cu Maşină specială găurit
masă de translaţie de centruit
şi acţionare
intermitentă
4. Strunjire de Strung semiautomat ← Strung
degroşare la un multicuţit → → universal
capăt Strung semiautomat ← Strung de
de copiat → copiat
Strung semiautomat
CNC →
5. Strunjire de Strung semiautomat ← Strung
degroşare la multicuţit → → universal
celălalt capăt Strung semiautomat ← Strung de
de copiat → copiat
Strung semiautomat
CNC →
6. Strunjire de Strung semiautomat ← Strung
finisare la un multicuţit → → universal
capăt Strung semiautomat ← Strung de
de copiat → copiat
Strung semiautomat
CNC →
7. Strunjire de Strung semiautomat ← Strung
finisare la multicuţit → → universal
celălalt capăt Strung semiautomat ← Strung de
de copiat → copiat
Strung semiautomat
CNC →
8. Frezare caneluri Maşină specială de → ← Maşină de
şi/sau canale de frezat caneluri → frezat
pană Maşină specială de universală
mortezat cu cuţit
 pieptene →
9. Frezare canale Maşină specială de → ← Maşină de
de pană frezat canale de frezat
pană → universală
10. Prelucrare filete Maşină → ← Strung
semiautomată de universal
filetat →
Strung special de
filetat →
11. Tratament Cuptor de trat. → →
termic termic → → →
Băi de răcire →
12. Sablare Instalaţie de sablare → →
→
13. Îndreptare Prese → → →
(pentru arbori Dispozitive de
lungi) fixare → → →
14. Rectificare de Maşină specială de → ← Maşină de
degroşare la un rectificat cu control rectificat
capăt activ → universală
Maşină de rectificat
fără vârfuri →
15. Rectificare de Maşină specială de → ← Maşină de
degroşare la rectificat cu control rectificat
celălalt capăt activ → universală
Maşină de rectificat
fără vârfuri →
16. Rectificare Maşină special de → ← Maşină de
caneluri rectificat caneluri rectificat plan
→
17. Rectificare de Maşină specială de → ← Maşină de
finisare la un rectificat cu control rectificat
capăt activ → universală
Maşină de rectificat
fără vârfuri →
18. Rectificare de Maşină specială de → ← Maşină de
finisare la rectificat cu control rectificat
celălalt capăt activ → universală
Maşină de rectificat
fără vârfuri →
19. Rectificare filete Maşină specială de
rectificat filete → → →
20. Tratamente Cuptoare de
termochimice cementare → → →
superficiale Instalaţii de
nitrurare ionică → → →
21. Acoperiri de Băi galvanice → → →
protecţie sau Instalaţii de
anticorozive metalizare →
22. Echilibrare Maşini speciale de
statică/dinamică echilibrat → → →
(pentru arbori cu
turaţie mare)
23. Control final Aparate şi → ← Aparate şi
(CTC/AQ) dispozitive speciale dispozitive
de control → universale de
control

În continuare, în cadrul temelor următoare vor fi prezentate problemele

specifice al prelucrării pieselor tip arbore, urmând să fie detaliate procedee de
prelucrare specifice, o parte dintre acestea putând însă să fie folosite şi la prelucrarea
altor tipuri de piese.
