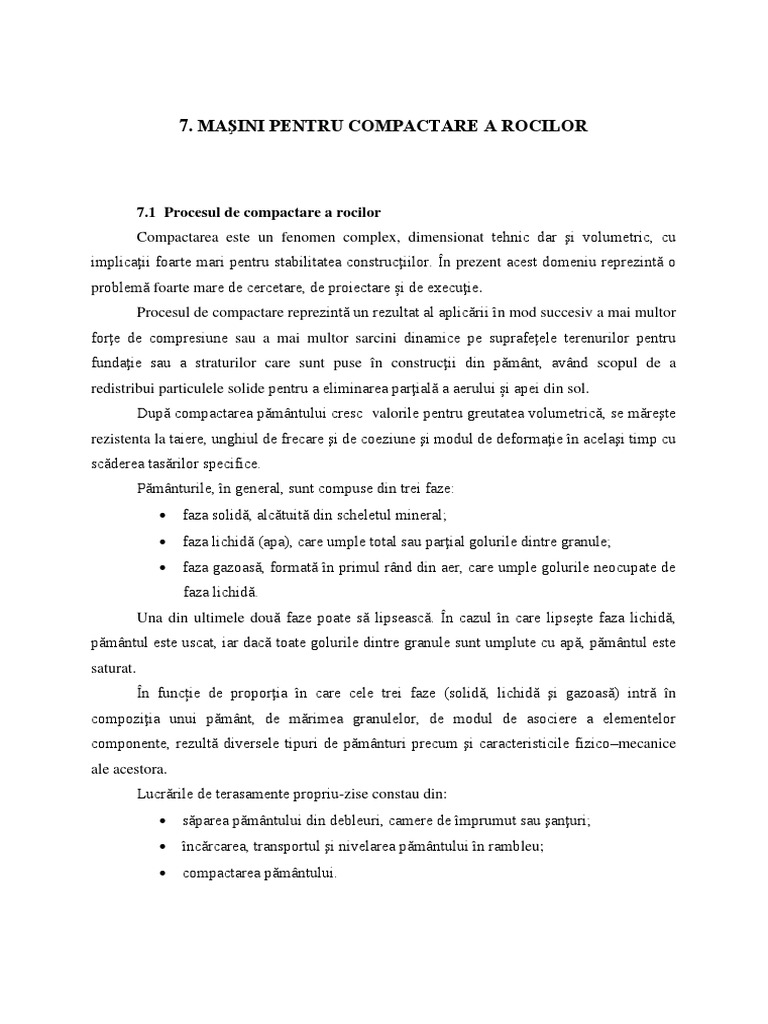

Gradul de compactare a unui pământ este dat de raportul dintre starea de îndesare
efectivă şi starea de îndesare maximă verificată prin încercări de laborator efectuate asupra
unor caracteristici structurale reprezentative ale acestuia, uşor de pus în evidenţă, cum ar fi:
densitatea, greutatea volumetrică, porozitatea etc.
Terenul natural, precum şi materialele de construcţii folosite în umplutură, se
caracterizează printr-o anumită stare definită, în principal, de următorii factori: umiditate,
porozitate, compactitate. Funcţie de valorile parametrilor ce definesc cei trei factori ai
pământurilor, rezultă o anumită comportare a terenului la acţiunile exterioare prin solicitări
mecanice.
Deoarece pământul în stare naturală sau afânată prezintă rezistenţă redusă, căpătând
deformaţii mari sub sarcină, se impune ca, după lucrările de săpare şi transport, pe
amplasamentul construcţiei, să se execute lucrări de compactare.
Compactarea reprezintă procesul fizico–mecanic prin care, sub acţiunea unui lucru
mecanic comunicat din exterior, se realizează întrepătrunderea prin aşezarea particulelor fazei
solide, cu influențe asupra reducerii fazei lichide şi gazoase din componenţa scheletului
mineral.
Astfel putem spune că prin compactare se reduce volumul de goluri dintre particulele
solide, se măresc caracteristicile mecanice prin modulul de deformaţie şi rezistenţa la
compresiune și se reduce permeabilitatea apei în stratul compactat.
Influenţa umidităţii
Gradul de compactare maxim se obţine la umiditatea la care se realizează o densitate
aparentă a pământului în stare uscată maximă.
Această umiditate se consideră a fi umiditatea optimă de compactare.
Dacă umiditatea efectivă a pământului este mai mică decât umiditatea optimă, atunci
se va realiza o densitate aparent mai redusă a stratului compactat.
În cazul acesta, pentru a se obţine acelaşi grad de compactare ca şi în cazul
corespunzător umidităţii optime este necesară creșterea lucrului mecanic din exterior.
În situaţia în care umiditatea efectivă a pământului este mai mare decât valoarea
optimă, atunci gradul de compactare va fi mai mic decât cel corespunzător umidităţii optime,
o parte din lucrul mecanic comunicat din exterior consumându-se de către faza lichidă.
122
Mașini și utilaje pentru lucrări de infrastructură
Compactarea dinamică se realizează într-un timp mai scurt prin efectul impactului,
vibraţiilor sau al frământării mecanice asupra stratului de material.
123
Mașini pentru compactarea rocilor
124
Mașini și utilaje pentru lucrări de infrastructură
125
Mașini pentru compactarea rocilor
126
Mașini și utilaje pentru lucrări de infrastructură
Fig.7.1 Distribuţia pe adâncime în pământ a efortului de compresiune sub placa circulară rigidă.
127
Mașini pentru compactarea rocilor
Fig.7.2 Distribuţia pe adâncime în pământ a efortului de compresiune sub placa rectangulară rigidă
128
Mașini și utilaje pentru lucrări de infrastructură
129
Mașini pentru compactarea rocilor
Acest lucru generează uneori presiuni de contact mult prea mari care împiedică
înaintarea tehnologică în frontul de lucru.
Deoarece producătorii de pneuri stabilesc dependenţa dintre sarcina radială, presiunea
din pneu şi aria de contact pentru fiecare tipodimensiune de pneu, rezultă că poate fi
determinată distribuţia efortului de compresiune în pământ.
Din analiza distribuţiei tensiunii verticale de compresiune sub roată se constată
următoarele:
pentru aceeaşi presiune la suprafaţa de contact, în material, pe o adâncime mică
sunt generate tensiuni de compresiune relativ egale indiferent de sarcina pe
roată;
dublarea sarcinii radiale de apăsare implică mărirea efectului de compactare pe
adâncime cu circa 50%.
Datorită elasticităţii mult mai mari a pneurilor faţă de rulourile metalice, efectul de
formare a valurilor în sensul de înaintare este practic eliminat.
Se remarcă faptul că pneul în mişcare realizează pe lângă apăsarea stratului şi un efect
de frământare pe direcţie longitudinală de deplasare şi transversală.
În cazul când se utilizează un tren de roţi cu pneuri, efectul de apăsare şi frământare se
realizează pe o suprafaţă mai mare.
131
Mașini pentru compactarea rocilor
realizarea unui grad de acoperire ridicat, ceea ce implică un număr mai mic de
treceri.
132
Mașini și utilaje pentru lucrări de infrastructură
134
Mașini și utilaje pentru lucrări de infrastructură
Un compactor pe pneuri, cu două trenuri de roţi plasate pe două axe distincte este pre-
zentată în fig.7.9.
Compactoarele autopropulsate pe pneuri, sunt cel mai frecvent utilizate la compactarea
terenurilor argiloase şi a structurilor rutiere.
Avantajele acestor maşini sunt evidenţiate prin:
realizarea unui grad foarte ridicat de acoperire (de 100%) prin aşezarea
decalată a pneurilor, pe cele două osii;
viteza de lucru este ridicată (de 20km/h) şi variabilă;
compactarea se execută prin curse înainte–înapoi, fără întoarceri la capăt de
pistă.
135
Mașini pentru compactarea rocilor
concepţie, pentru anumite categorii de teren să fie înlocuite maşinile cu acţiune statică în
favoarea maşinilor vibratoare de compactat.
Astfel tehnologiile moderne de execuţie a straturilor din pământ, stabilizat, balast,
mixturi asfaltice asigură o eficienţă economică corespunzătoare lucrărilor de construcţii
printr-o utilizare corespunzătoare a maşinilor de compactat prin vibrare.
De la tehnologia compactării pernelor de la balast pentru platforme industriale şi până
la compactare pământurilor, infrastructurii şi a îmbrăcăminţilor asfaltice ale drumurilor şi
pistelor, se etalează o gamă largă de cerinţe tehnice şi tehnologice care trebuie satisfăcute de o
maşină compactoare vibratoare.
Conceptele de ergonomie, siguranţă în funcţionare (fiabilitate, disponibilitate,
mentenabilitate) au impus o gândire sistemică astfel încât, începând cu faza de concepţie şi
terminând cu introducerea în fabricaţie, la maşinile de compactat prin vibrare să se realizeze
performanţele tehnice şi de design.
Astfel, problema confortului în cabina (postul) de lucru al mecanicului operator este
primordială, marcându-se ca o tendinţă tot mai actuală în acest domeniu prin aplicarea
concepţiei „umanizării” elementelor de comandă şi microclimat în cabină.
Parametrii de confort sunt determinaţi, în mod direct, de nivelul zgomotului şi
vibraţiilor, nivelul higrotermic, vizibilitatea, eforturile şi cursele la manetele de comandă.
La această clasă de maşini, se impune în mod deosebit satisfacerea unui criteriu
fundamental, care înglobează două aspecte contradictorii şi anume:
realizarea parametrilor vibraţiilor de lucru la ruloul vibrator pentru compactare;
încadrarea parametrilor de vibraţii în limitele admisibile la postul de lucru al
mecanicului, în scopul asigurării parametrilor ergonomici şi în acelaşi timp, al
menţinerii parametrilor caracteristici siguranţei de funcţionare.
Faţă de aceste deziderate structura maşinilor de compactat prin vibrare a cunoscut o
evoluţie explozivă materializată prin realizarea unor maşini cu tehnicitate ridicată.
Pe această temă se subliniază câteva elemente constructive după cum urmează:
şasiul, este articulat la mijloc, cu părţile componente echilibrate pe cele două
axe (faţă/spate);
vibroexcitatorul, este de tip inerţial cu forţă perturbatoare unidirecţională sau
rotitoare;
136
Mașini și utilaje pentru lucrări de infrastructură
tracţiunea, se realizează fie numai pe puntea din spate, fie total pe ambele
punţi;
acţionarea vibroexcitatorului inerţial şi a sistemului de deplasare, se realizează
fie hidromecanic, fie numai hidrostatic.
137
Mașini pentru compactarea rocilor
Caracteristici constructive
Pe baza analizei caracteristicilor tehnice ale compactoarelor vibratoare produse atât în
ţară, cât şi pe plan mondial, se deosebesc câteva clase constructive, în principal, după
tehnologia de lucru şi natura terenului, astfel:
a) compactoare vibratoare tractate;
b) compactoare vibratoare autopropulsate, cu şasiu monobloc (nearticulat) şi două rulouri
netede. Vibrarea se realizează fie cu un singur rulou, fie pe ambele rulouri, iar
tracţiunea cu un singur rulou, sau totală, pe ambele rulouri ;
c) compactoare vibratoare autopropulsate cu două rulouri profilate cu şasiu articulat.
Vibrarea se realizează pe ambele rulouri sau numai pe unul singur, iar tracţiunea pe
ambele rulouri;
d) compactoare vibratoare autopropulsate cu două rulouri netede şi şasiu articulat.
Vibrarea se realizează fie cu un singur rulou, fie pe ambele rulouri, iar tracţiunea pe un
singur rulou sau pe ambele rulouri;
e) compactoare vibratoare autopropulsate mixte cu şasiu articulat. Vibrarea se realizează
cu un rulou amplasat în faţă, iar tracţiunea pe două sau patru pneuri plasate în spate.
Sunt utilizate şi sisteme cu tracţiune totală simultan pe rulou şi pneuri. Maşinile de
compactat din categoriile de mai sus sunt prezentate în fig.7.10...7.14.
Principalele elemente constructive care se reflectă în funcţionalitatea maşinii se
regăsesc în subansamble vitale ca:
sistemul de vibrare,
sistemul de deplasare,
sistemul de izolare şi amortizare a vibraţiilor,
structura metalică,
sistemul de acţionare.
138
Mașini și utilaje pentru lucrări de infrastructură
a b
Fig.7.10 Compactor vibrator tractat: a – cu rulou metalic neted; b – cu rulou metalic profilat
Fig.7.11 Compactor vibrator autopropulsat mixt de 130kN (tip PV60 firma MBU).
139
Mașini pentru compactarea rocilor
Sistemul de vibrare
Pentru compactoarele vibratoare, soluţia constructivă a sistemului de vibrare se adoptă
funcţie de tehnologia de compactare şi de modul de alcătuire al maşinii.
Astfel, în mod frecvent se utilizează numai vibratoare inerţiale cu forţă unidirecţională
sau rotitoare. De asemenea, pentru adoptarea unei anumite soluţii de vibrator trebuie să se ţină
seama de posibilităţile de acţionare (mecanică, hidromecanică, hidrostatică).
a b
Fig.7.13 Compactor vibrator autopropulsat cu ambele rulouri metalice netede, de 100kN (tip
Dynapac): a – cu acţionare complet hidrostatică (tip CC41); b – cu acţionare hidromecanică (tip
CC40).
Sistemul de vibrare cu forţe rotitoare este compus din axul ruloului, pe care se află
amplasate simetric faţă de planul median şi în fază mase excentrice, rezemarea în flanşele
140
Mașini și utilaje pentru lucrări de infrastructură
laterale ale ruloului şi sistemul de acţionare. Un astfel de sistem este utilizat în mod deosebit
la compactoarele vibratoare tractate sau la cele autopropulsate.
O altă formă constructivă a sistemului de vibrare, frecvent întâlnită la compactoarele
autopropulsate cu şasiu monobloc şi cu ambele rulouri vibratoare de tip „duplex", este cu axul
excentric pe toată lungimea.
Sistemul de vibrare cu forţă unidirecţională se utilizează în două variante constructive
şi anume: cu vibrator inerţial cu două mase excentrice montate în fază, sincronizate cinematic,
şi cu vibrator pendular montat pe axul ruloului.
Vibratoarele pendulare sunt compuse dintr-o carcasă prinsă articulat, prin intermediul
unor braţe, la axul ruloului.
În interiorul carcasei se află montat un vibrator inerţial cu mase excentrice sau corpuri
de rostogolire care generează numai forţă rotitoare. Datorită prinderii pendulare a vibratorului,
forţa rotitoare se transmite axului ruloului numai sub formă de forţă perturbatoare
unidirecţională pe verticală.
141
Mașini pentru compactarea rocilor
Sistemul de deplasare
Sistemul de deplasare este compus din organele de rulare (unul sau ambele rulouri
metalice, roţile cu pneuri) acţionate mecanic, hidromecanic sau complet hidrostatic. Maşinile
acţionate hidromecanic au în componenţa lor motoare hidrostatice rapide şi reductoare, iar
acţionarea complet hidrostatică se realizează cu ajutorul motoarelor rotative lente prinse direct
pe capacele laterale ale rulourilor sau în janta roţii cu pneu
.
Sistemul de izolare şi amortizare a vibraţiilor
Pentru a realiza parametrii tehnologici de compactare, este necesară, pe de–o parte,
obţinerea parametrilor de vibrare la valorile impuse, iar pe de altă parte, diminuarea vibraţiilor
în vederea atingerii parametrilor ergonomici la postul de comandă şi a unui nivel
corespunzător la subansamblele funcţionale.
Sistemul de izolare şi amortizare a vibraţiilor, în principal, se compune dintr-o singură
treaptă elastică cu proprietăţi de amortizare sau din două trepte, această soluţie fiind utilizată
cu rezultate foarte bune la noi în ţară.
Părţile componente „vitale” principale ale sistemului de izolare şi amortizare a
vibraţiilor sunt reprezentate prin elemente antivibratile din cauciuc. Treptele de izolare a
vibraţiilor sunt plasate între rulourile vibratoare şi şasiul utilajului.
Datorită proprietăţilor elastice, caracterizate de coeficientul de rigiditate, elementele
din cauciuc determină regimul dinamic de funcţionare al maşinii. Dacă elementele
antivibratile nu sunt amplasate raţional în structura maşinii, poate să apară o funcţionare
anormală a maşinii, însoţită de distrugerea în timp scurt a subansamblelor, precum şi
transmiterea vibraţiilor la postul de comandă.
Dacă funcţionarea are loc pentru un regim determinat, de regulă diferit de rezonanţă,
ce satisface cerinţele atingerii parametrilor funcţionali, tehnologici şi ergonomici, atunci
142
Mașini și utilaje pentru lucrări de infrastructură
elementele din cauciuc îndeplinesc rolul de izolatoare antivibratile, având la bază proprietatea
de elasticitate a cauciucului.
Capacitatea cauciucului de a absorbi o bună parte din energia mecanică face ca
amplitudinea vibraţiilor să fie diminuată, mai ales la trecerea prin rezonanţă, caz în care
elementele din cauciuc au rolul de amortizoare, ca urmare a proprietăţii de disipare a energiei.
Structura metalică
Construcţia metalică este alcătuită din părţile componente ale şasiului, cutia de lestare,
suportul grupului de acţionare, capotajele aferente şi cabina.
Se constată, ca tendinţă generală, că elementele constructive sunt executate cât mai
rigid şi compact, astfel încât să nu se deformeze în condiţiile regimului de vibraţii impus.
Şasiul se compune din două părţi legate între ele printr-o articulaţie dublă cu axă
verticală şi orizontală.
Pentru a crea condiţii favorabile amortizării vibraţiilor şi sistemului de tracţiune,
articulaţia poate fi realizată şi cu elemente elastice din cauciuc înglobate. Această soluţie a
dus atât la îmbunătăţirea parametrilor ergonomici privind vibraţiile transmise la postul de
comandă, cât şi a parametrilor de tracţiune la demararea utilajului.
Sistemul de acţionare
Pe baza rezultatelor experimentale, a analizei sistemelor de acţionare folosite pe plan
mondial şi a experienţei proprii se poate concluziona că numai acţionarea hidrostatică
răspunde favorabil la toate cerinţele impuse funcţionării unei maşini de compactat prin
vibrare.
Energia necesară consumatorilor pentru deplasare şi vibrare este furnizată de motorul
termic prin intermediul sistemului hidrostatic compus dintr-o pompă cu pistoane axiale
(reglabilă) şi motoare hidrostatice pentru deplasare şi vibrare.
Pentru deplasare se utilizează, de obicei, sisteme hidrostatice cu circuit închis care
oferă următoarele avantaje:
comandă lentă şi progresivă în ambele sensuri de deplasare (înainte/înapoi);
frânare fără pierderi în circuit;
posibilitatea măririi turaţiei pompei cu implicaţii favorabile asupra cantităţii
mai scăzute de ulei vehiculat în circuit;
143
Mașini pentru compactarea rocilor
Caracteristici tehnologice
Pentru a realiza performanţele tehnologice globale ale maşinilor de compactat prin
vibrare este necesară stabilirea domeniului optim.
Diametrul ruloului compactor – determină în mod direct calitatea suprafeţei
compactate prin rulare, în special la mixturi asfaltice, precum şi accesul pe pista de
compactare.
Astfel, dacă se micşorează diametrul ruloului atunci se accentuează fenomenul
deplasării materialului în sensul de înaintare, în special la ruloul condus, rezultând o suprafaţă
cu ondulaţii.
În funcţie de natura materialului de compactat şi pe baza unei mulţimi de date
experimentale se stabileşte diametrul ruloului.
Diametrul ruloului compactor se determină funcţie de încărcarea specifică liniară cu
formula:
D 15 25 q , (7.1)
unde:
D – este diametrul ruloului, în cm;
q– încărcarea specifică liniară, în daN/cm.
Lăţimea ruloului compactor - determină lăţimea benzii de compactare, asigurând în
acelaşi timp condiţiile de stabilitate, manevrabilitate şi încărcare locală a stratului.
Pentru stabilirea lăţimii ruloului se recomandă următoarea relaţie de legătură:
B 1,0 1,8D , (7.2)
În cazul mixturilor asfaltice nu este suficientă, însă, această relaţie la ea adăugându-se
şi influenţa apăsării ruloului pe teren, astfel:
p Q / BD , (7.3)
în care:
p – este factorul tehnologic de apăsare;
Q – sarcina de apăsare ce revine unui singur rulou.
În situaţia în care ruloul este şi vibrator, atunci acest coeficient se multiplică cu valori
cuprinse în intervalul 1,5...2,0.
144
Mașini și utilaje pentru lucrări de infrastructură
2 q Edin
max r , (7.4)
D
în care:
E din – este modulul de elasticitate dinamic;
145
Mașini pentru compactarea rocilor
Astfel, dacă se modifică atât amplitudinea cât şi pulsaţia vibraţiilor astfel încât
acceleraţia să se menţină constantă, se va obţine aceeaşi porozitate la aceeaşi durată de
vibrare. Aceasta arată că indiferent de valoarea separată pentru amplitudine sau frecvenţă,
gradul de porozitate scade o dată cu creşterea acceleraţiei sau a raportului A 2 / g .
Se constată că de la valoarea = 5...7 în sus, gradul de porozitate se menţine constant.
Deci în vederea unei proiectări raţionale se recomandă ca (5...7 ).
Forţa perturbatoare - reprezintă factorul dinamic fundamental, pentru un utilaj de
compactare prin vibrare, deoarece pe de–o parte acesta determină mărimea amplitudinii, iar
pe de altă parte presiunea dinamică în sol şi regimul de compactare (vibraţii sau vibro-
percuţii) la zona de contact dintre ruloul vibrator şi mediul de compactat.
S-a constatat experimental că pentru a se obţine rezultate eficiente la compactare este
necesar ca raportul dintre amplitudinea forţei perturbatoare P0 şi greutatea Q ce revine ruloului
vibrator să fie cuprins între anumite limite. De acest aspect se ține cont încă de la proiectare,
dar și în timpul exploatării.
Astfel, dacă raportul P0 / Q 1 , afectul de compactare este redus, procesul de
146
Mașini și utilaje pentru lucrări de infrastructură
în care:
f – este frecvenţa vibraţiilor, în Hz.
Dacă se efectuează deplasarea cu o viteză mai mare, atunci va trebui mărit numărul de
treceri pe acelaşi strat, deoarece vibraţiile de lucru se transmit într-un timp mai scurt, procesul
de compactare fiind, în acest caz, mai scăzut.
Caracteristici funcţionale
Caracteristicile funcţionale sunt legate direct de performanţele maşinii de compactat
capabile să determine existenţa şi individualitatea caracteristicilor tehnologice.
Astfel, pentru încărcarea specifică pe teren se poate stabili drept corespondent
funcţional chiar forţa pe tracţiune care trebuie să învingă rezistenţele la înaintare, generate de
greutatea totală a utilajului şi caracteristicile terenului.
De asemenea, pentru realizarea parametrilor vibraţiilor de lucru este necesară atingerea
următorilor parametri funcţionali: turaţia de acţionare a vibratorului, momentul static al
maselor excentrice, puterea de acţionare a vibratorului.
În cazul acţionării hidrostatice este necesar a se preciza valorile minime şi maxime ale
parametrilor hidrostatici (presiune, debit, temperatură) în dive puncte ale circuitelor de forţă şi
comandă.
Momentul static al maselor excentrice - din sistemul de perturbare constituie
caracteristica fundamentală funcţională a vibroexcitatorului inerţial care determină mărimea
forţei perturbatoare şi a amplitudinii deplasării ruloului vibrator.
Turaţia maselor excentrice - este realizată fie pe cale mecanică (transmisii cu lanţuri,
carele, axe), fie hidrostatic. Acest parametru funcţional determină atât forţa perturbatoare, cât
şi frecvenţa vibraţiilor de lucru.
Turaţia organelor de deplasare şi tracţiune - este determinată direct debitul livrat de
pompă şi capacitatea specifică (cilindreea) motorului static.
Se menţionează că viteza de deplasare a utilajului este afectata alunecarea organelor de
deplasare pe teren care trebuie compensată printr-un spor de turaţie.
Forţa de tracţiune - este una din caracteristicile funcţionale de trecere reflectând
influenţa greutăţii maşinii şi a rezistenţelor la înaintare.
147
Mașini pentru compactarea rocilor
148
