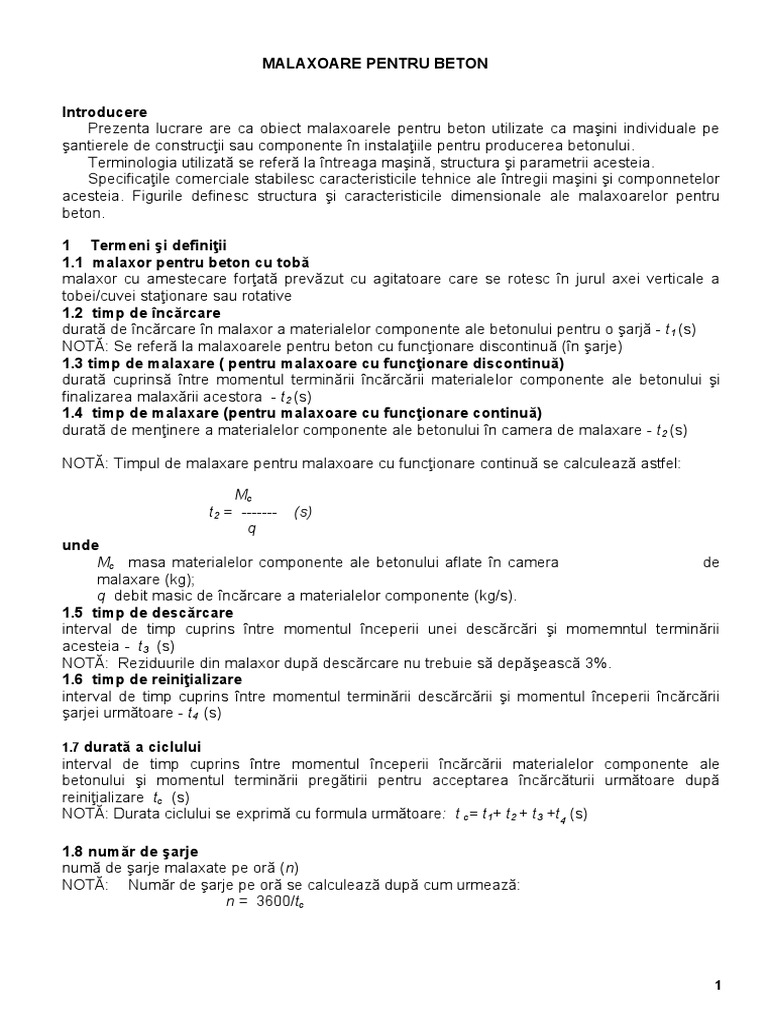

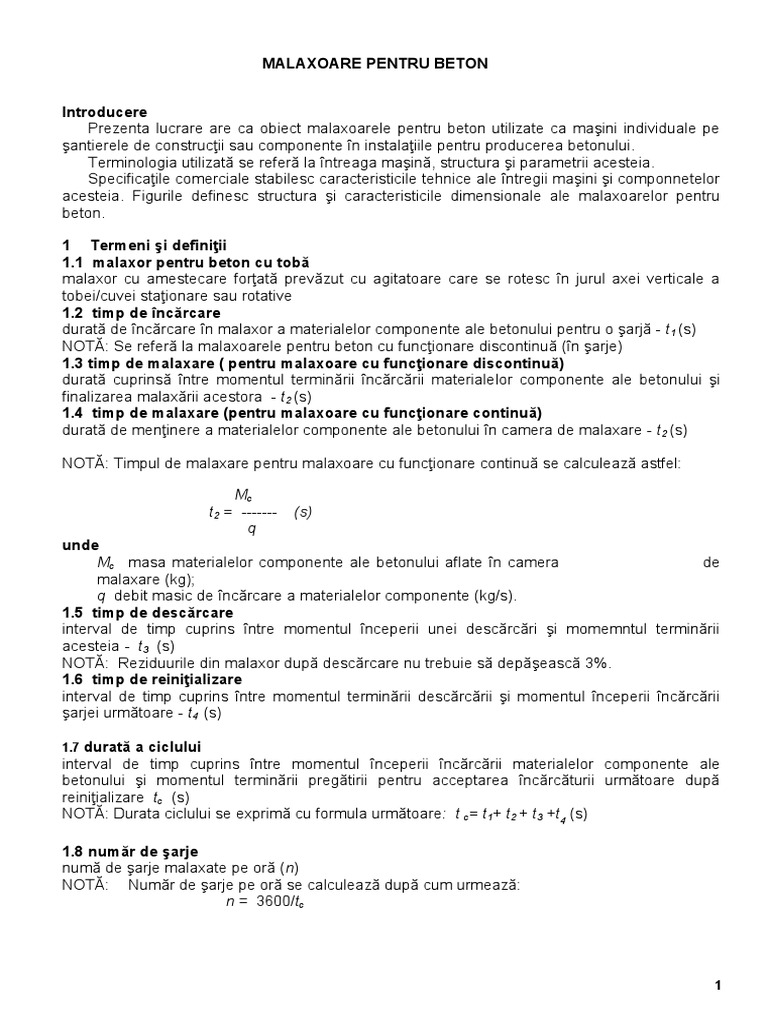

Introducere
Prezenta lucrare are ca obiect malaxoarele pentru beton utilizate ca maşini individuale pe
şantierele de construcţii sau componente în instalaţiile pentru producerea betonului.
Terminologia utilizată se referă la întreaga maşină, structura şi parametrii acesteia.
Specificaţile comerciale stabilesc caracteristicile tehnice ale întregii maşini şi componnetelor
acesteia. Figurile definesc structura şi caracteristicile dimensionale ale malaxoarelor pentru
beton.
1 Termeni şi definiţii
1.1 malaxor pentru beton cu tobă
malaxor cu amestecare forţată prevăzut cu agitatoare care se rotesc în jurul axei verticale a
tobei/cuvei staţionare sau rotative
1.2 timp de încărcare
durată de încărcare în malaxor a materialelor componente ale betonului pentru o şarjă - t1 (s)
NOTĂ: Se referă la malaxoarele pentru beton cu funcţionare discontinuă (în şarje)
1.3 timp de malaxare ( pentru malaxoare cu funcţionare discontinuă)
durată cuprinsă între momentul terminării încărcării materialelor componente ale betonului şi
finalizarea malaxării acestora - t2 (s)
1.4 timp de malaxare (pentru malaxoare cu funcţionare continuă)
durată de menţinere a materialelor componente ale betonului în camera de malaxare - t2 (s)
Mc
t2 = ------- (s)
q
unde
Mc masa materialelor componente ale betonului aflate în camera de
malaxare (kg);
q debit masic de încărcare a materialelor componente (kg/s).
1.5 timp de descărcare
interval de timp cuprins între momentul începerii unei descărcări şi momemntul terminării
acesteia - t3 (s)
NOTĂ: Reziduurile din malaxor după descărcare nu trebuie să depăşească 3%.
1.6 timp de reiniţializare
interval de timp cuprins între momentul terminării descărcării şi momentul începerii încărcării
şarjei următoare - t4 (s)
1
unde
tc - durata ciclului (s)
unde:
Vu volum de beton preparat (dm3);
Vc volum de componente uscate (dm3);
α coeficient care exprimă relation Vu/Vc, a cărui valoare aproximativă este 0,7, pentru beton
obişnuit (definit la 1.11 – NOTĂ).
1.11 capacitate nominală
include capacitatea de componente uscate (Vc) raportată la capacitatea de beton preparat (Vu)
NOTĂ: Capacitatea nominală a malaxoarelor pentru beton se referă la betoanele obişnuite
utilizate pe şantierele de construcţii care au densitatea de 1,8 – 2,5 kg/dm3 realizate din ciment,
apă, agregate minerale şi eventual aditivi (minerali şi chimici). În cazul producerii amestecurilor
speciale de beton (de eexmplu utilizarea agregatelor grele), valoarea capacităţii malaxorului de
beton trebuie convenită între furnizor şi cumpărător. Un exemplu de desemnare a capacităţii
nominale pentru un malaxor cu capacitatea de componente uscate de 500 dm 3 şi capacitatea
de beton preparat de 350 dm3 este: 500/350.
1.12 productivitate teoretică
număr de metri cubi de beton preparat de malaxor în timp de o oră de (Q m3/h)
NOTĂ: Productivitatea teoretică pentru malaxoarele cu funcţionare discontinuă se exprimă cu
relaţia:
Q = n x Vu/1000 (m3/h)
unde:
n număr de şarje pe oră;
Vu capacitate de beton preparat (dm3).
Productivitatea malaxoarelor cu funcţionare continuă se calculează astfel:
3,6 x V
Q = --------- (m3/h)
γ
unde:
V debit masic de încărcare a materialelor componente ale betonului (kg/s);
γ densitate a materialelor componente ale betonului preparat (kg/dm3).
3 Specificaţii comerciale
3.1 Caracteristici fundamentale ale malaxorului pentru beton
3.1.1 Date generale
Se specifică următoarele:
- tipul corespunzător: de exemplu malaxor cu tambur basculant, tambur reversibil, gură
de descărcare, turbo, planetar, turbo-planetar, funcţionare în contracurent, funcţionare
în echicurent, cu agitator cu viteză ridicată şi cu palete
- capacitate nominală dm3
- productivitate orară, cu specificarea numărului de cicluri (n)1) m3/h
- dimensiunea maximă a agregatelor:
- pietriş mm
- piatră spartă mm
- putere totală instalată kW
- masă a maşinii de bază kg
- masă a maşinii fără încărcătură în modul de funcţionare kg
- dimensiuni de gabarit în timpul funcţionării:
- lungime mm
- lăţime mm
- înălţime mm
3
- presiune maximă MPa
- volum al rezervorului de ulei hidraulic sau rezervorului de aer dm3
3.3.3 Malaxoare pentru beton cu cuvă/tobă ( figurile A.6, A.7, A.8, A.9 şi A.10)
3.3.3.1 Caracteristici generale
Se specifică următoarele:
- Metodă de descărcare a malaxorului:
- gură rotativă sau glisantă cu acţionare manuală, electromecanică, hidraulică sau
pneumatică
- gură de descărcare amplasată în centrul bazei tobei/cuvei
- prin bascularea malaxorului
- Metodă de suspendare a braţelor lamelor de amestecare :
- rigidă
- elastică
- Comenzi:
- contact prin apăsarea butoanelor
- Caracteristici dimensionale: 3.2 şi figurile A.8 şi A.10
- Opţiuni: ansamblu al schipului de încărcare, structură de rezistenţă, debitmetru pentru apă
şi supapă de oprire, dozator volumetric pentru apă, dozatoare gravimetrice pentru ciment şi
agregate.
3.3.3.2 Turbomalaxoare (figurile A.6, A.7 şi A.8)
Se specifică următoarele:
Ansamblul lamelor de amestecare:
- turaţia rotorului min-1
- număr de lame de amestecare
– număr de raclete pentru suprafeţele laterale ale tobei/cuvei
Dimensiuni: 3.2 şi figura A.8
5
3.3.1.1 Malaxoare cu funcţionare în contracurent şi echicurent
Se specifică următoarele:
- Ansamblul lamelor de amestecare:
- turaţia cuvei/tobei min-1
– turaţia agitatorului de amestecare min-1
– număr de agitatoare de amestecare
– număr de lame de pe un singur agitator de amestecare
– număr de raclete pentru suprafaţa cuvei/tobei
- Dimensiuni: 3.2
3.3.1.2 Malaxoare pentru beton cu agitator(agitatoare) cu viteză ridicată
Se specifică următoarele:
- Ansamblul lamelor de amestecare:
- număr de agitatoare
- turaţia agitatorului min-1
- Dimensiuni: see 3.2
3.3.2 Malaxor cu palete (figurile A.11, A.12, A.13 şi A.14)
- Tipul malaxorului:
- agitator cu o paletă
- agitatoare cu două palete
- turaţia agitatoarelor cu palete min-1
- Metodă de descărcare:
- prin deschiderea segmentului de la baza cuvei
- prin basculare (se referă la malaxoare cu palete de dimensiuni mici)
- dimensiuni:
- Pentru caracteristicile dimensionale ale malaxoarelor cu palete, a se vedea 3.2 şi figurile
A.13 şi A.14.
- Opţiuni: schip de încărcare, instalaţie dealimentare cu apă care cuprinde dozator pentru
apă şi robinet de închidere.
Legendă:
1 Tambur de amestecare
2 Mecanism de basculare cu angrenaj interior şi blocarea tamburului în poziţie
3. Şasiu şi roţi de rulare
4. Motor cu transmisie cu curea şi instalaţie electrică
5 Angrenaj conic
6 Bară de remorcare/tractare
Dimensiuni:
D diametru al tamburului de amestecare mm
D1 diametru al gurii de încărcare mm
H1 înălţime de descărcare
α unghi de înclinare a tamburului de amestecare în timpul funcţionării 1 o
Dimensiuni de gabarit:
L lungime
W lăţime
H înălţime
L1 lungime în poziţia de transport
7
Legendă:
1 Tambur de amestecare
2 Mecanism de basculare
3 Şasiu cu echipament de acţionare
4 Echipament de acţionare
5 Şasiu
Dimensiuni:
D1 diametru al gurii de alimentare
α unghi de înclinare a tamburului deamestecare în timpul funcţionării
Dimensiuni de gabarit::
L lungime
W lăţime
H înălţime
Figura A.2 Malaxor staţionar pentru beton, cu tambur basculant
Legendă:
1 Cupă de încărcare
2 Şasiu
3 Reazeme faţă şi spate
4 Instalaţie electrică
5 Axă
6 Reazem/Suport lateral
7 Tambur de amestecare
8 Bară de remorcare/tractare
9 Instalaţie de alimentare cu apă
10 Mecanism de basculare
11 Instalaţie hidraulică
12 Comenză
13 Protectori
14 Suport al tamburului de amestecare
Dimensiuni de gabarit
- în modul de funcţionare:
L lungime
W lăţime
H înălţime
- în poziţie de transport:
L1 lungime
9
Legendă:
1 Şasiu
2 Tambur de amestecare
3 Protector al coroanei dinţate
4 Cupă de încărcare
5 Instalaţie hidraulică
6 Instalaţie de alimentare cu apă
7 Instalaţie electrică
8 Axă
9 Bară de remorcare/tractare cu cilindri hidraulici de montare
Dimensiuni:
H înălţime maximă
H1 înălţime în poziţie de transport
H2 înălţime de descărcare
L1 lungime în poziţie de funcţionare
L lungime în poziţie de transport
11
Legendă:
1 Tobă/cuvă
2 Blindaj
3 Sistem de acţionare
4 Lame de amestecare
5 Gură de descărcare
6 Capac al tobei/cuvei
Dimensiuni de gabarit:
L lungime
W lăţime
H înălţime
13
L1
L2 W1
H3
OD
H2
H
H1
H6
H7
H5
L9
H4
L6
V L3 L4 L5
L V
L7
OD
W2
W7
L8 L8
Dimensiuni:
H înălţime totală
H1 înălţime al ansamblului echipamentului de descărcare
H2 înălţime a cuvei/tobei
H3 înălţime a capacului
H4 înălţime a golului pentru schipul de încărcare
H5 înălţime a suportului şinei în raport cu nivelul terenului
H6 înălţime a carcasei sistemului de acţionare a echipamentului de
malaxare
H7 înălţime a tobei/cuvei în raport cu nivelul terenului
D diametru al tobei/cuvei
R rază de orientare a gurii de descărcare
L lungime totală
L1 distanţă între axele malaxorului şi schipului în poziţie de descărcare
L2 lungime a schipului
L3 distanţă între axa malaxorului şi suportul şinei
L4 distanţă între suportul şinei şi intrarea şinei în golul pentru schip
L5 distanţă între intrarea şinei în golul pentru schip şi peretele posterior al
acestuia
L6 lungime a fundului orificiului pentru schip
L7 lungime a carcasei sistemului de acţionare a echipamentului pentru malaxare
L8 distanţă între axele gurii de descărcare şi malaxor
L9 lungime a părţii inferioare a şinei
W1 lăţime a schipului
W2 lăţime a şinei
W7 lăţime a carcasei sistemului de acţionare a echipamentului pentru malaxare
unghi de înclinare a şinei L
Legendă:
1 Tobă/cuvă
2 Lame de curăţare
3 Acţionare hidraulică a gurii de descărcare
4 Lame de amestecare cu deplasare planetară
5 Sistem de acţionare al lamelor de amestecare
6 Sistem electric de comandă
7 Capac al tobei/cuvei
8 Duză pentru apă
Figura A.9 Structură a malaxorului planetar pentru beton
15
Dimensiuni:
H înălţime între suportul şi troliu al schipului
H1 înălţime a malaxorului
H2 înălţime a tobei/cuvei
H3 înălţime a capacului tobei/cuvei
H4 înălţime a schipului
H5 distanţă între baza malaxorului şi marginea superioară a schipului
D diametru exterior al tobei/cuvei
L1 lungime a schipului
L2 distanţă între marginea exterioară a schipului şi şină
L3 distanţă între structura de rezistenţă a şinei şi axa malaxorului L4 distanţă
între sistemul de acţionare a gurii de descărcare şi axa malaxorului
L5 distanţă între şină ş axa malaxorului măsurată în planul bazei malaxorului
L6 lungime a părţii inferioare a şinei măsurată faţă de planul de bază al
malaxorului
L7 distanţă între axele malaxorului şi gurii de descărcare
L8 distanţă maximă între gura de descărcare în poziţie deschisă şi axa malaxorului
R rază de orientare a gurii de descărcare
W1 lăţime a schipului
W2 lăţime interioară a şinei
unghi de înclinare a şinei schipului
Figura A.10 Caracteristici dimensionale ale malaxorului planetar cu schip de încărcare şi
trei guri de descărcare posibile
Legendă:
17
Legendă:
1 Cuvă
2 Blindaj
3 Sistem de acţionare
4 Arbore şi braţe
5 Lame de amestecare
6 Gură de descărcare
Dimensiuni de gabarit:
L – lungime
W – lăţime
H - înălţime
19
Dimensiuni:
H1 înălţime a săpăturii pentru schipul de încărcare
H2 înălţime a suportului inferior al şinei
H3 înălţime a cuvei şi cadru de bază
H4 înălţime a cadrului de bază în raport cu marginea superioară a schipului de încărcare
H5 înălţime a suportului şinei
L1 lungime a părţii inferioare a şinei
L2 lungime opţională a şinei în raport cu înălţimea structurii de rezistenţă a
malaxorului
L3 distanţă între marginile cadrului şi axele acestuia
L4 lungime a cadrului
L5 distanţă între şină şi marginea superioară a schipului
L6 lungime a golului pentru descărcare în cadrul de bază
L7 distanţă între reziduul de beton şi şină
unghi de înclinare a şinei
Legendă:
A Încărcare a componentelor betonului
B Descărcare a amestecului de beton
Dimensiuni:
L lungime totală
W lăţime totală
H înălţime totală
H1 înălţime a cadrului de bază în raport cu marginea superioară a cuvei
L1 lungime a cadrului de bază
21
3 5 4 2 1 6
H
7
L
W
Legendă:
1 cuvă
2 blindaj
3 sistem de acţionare
4 arbore şi braţe
5 lame de amestecare
6 buncăr de descărcare
7 gură de descărcare
Dimensiuni de gabarit:
H înălţime
L lungime
W lăţime
