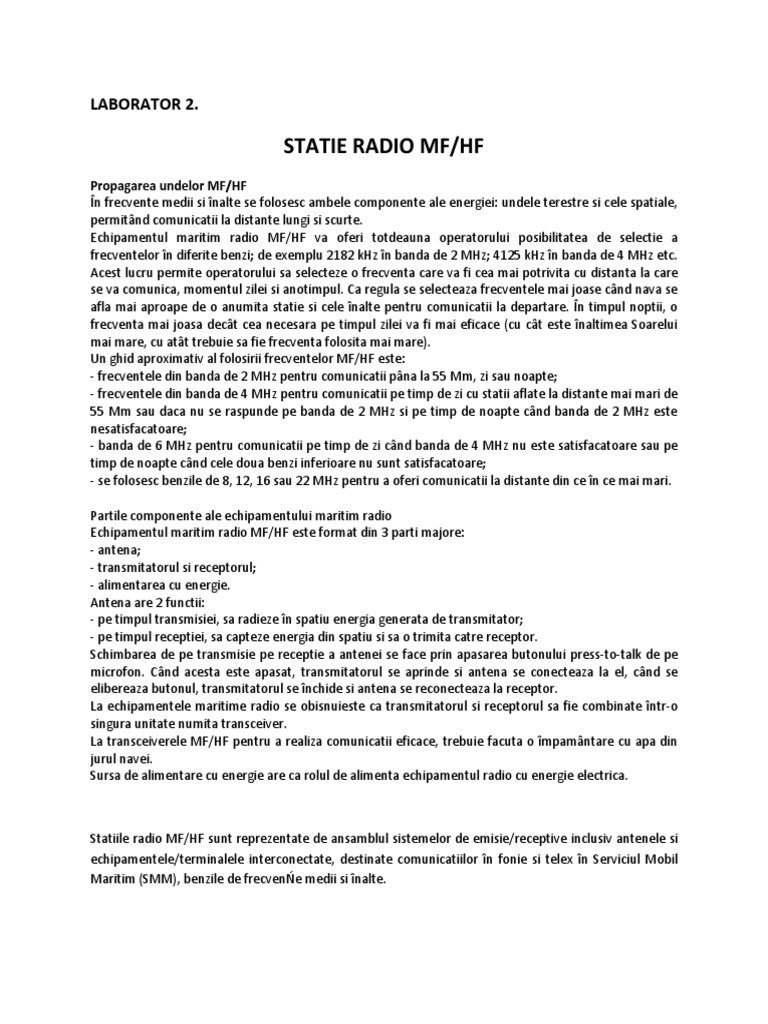

LABORATOR 2.

STATIE RADIO MF/HF

Propagarea undelor MF/HF
n frecvente medii si nalte se folosesc ambele componente ale energiei: undele terestre si cele spatiale,
permitnd comunicatii la distante lungi si scurte.
Echipamentul maritim radio MF/HF va oferi totdeauna operatorului posibilitatea de selectie a
frecventelor n diferite benzi; de exemplu 2182 kHz n banda de 2 MHz; 4125 kHz n banda de 4 MHz etc.
Acest lucru permite operatorului sa selecteze o frecventa care va fi cea mai potrivita cu distanta la care
se va comunica, momentul zilei si anotimpul. Ca regula se selecteaza frecventele mai joase cnd nava se
afla mai aproape de o anumita statie si cele nalte pentru comunicatii la departare. n timpul noptii, o
frecventa mai joasa dect cea necesara pe timpul zilei va fi mai eficace (cu ct este naltimea Soarelui
mai mare, cu att trebuie sa fie frecventa folosita mai mare).
Un ghid aproximativ al folosirii frecventelor MF/HF este:
- frecventele din banda de 2 MHz pentru comunicatii pna la 55 Mm, zi sau noapte;
- frecventele din banda de 4 MHz pentru comunicatii pe timp de zi cu statii aflate la distante mai mari de
55 Mm sau daca nu se raspunde pe banda de 2 MHz si pe timp de noapte cnd banda de 2 MHz este
nesatisfacatoare;
- banda de 6 MHz pentru comunicatii pe timp de zi cnd banda de 4 MHz nu este satisfacatoare sau pe
timp de noapte cnd cele doua benzi inferioare nu sunt satisfacatoare;
- se folosesc benzile de 8, 12, 16 sau 22 MHz pentru a oferi comunicatii la distante din ce n ce mai mari.

Partile componente ale echipamentului maritim radio
Echipamentul maritim radio MF/HF este format din 3 parti majore:
- antena;
- transmitatorul si receptorul;
- alimentarea cu energie.
Antena are 2 functii:
- pe timpul transmisiei, sa radieze n spatiu energia generata de transmitator;
- pe timpul receptiei, sa capteze energia din spatiu si sa o trimita catre receptor.
Schimbarea de pe transmisie pe receptie a antenei se face prin apasarea butonului press-to-talk de pe
microfon. Cnd acesta este apasat, transmitatorul se aprinde si antena se conecteaza la el, cnd se
elibereaza butonul, transmitatorul se nchide si antena se reconecteaza la receptor.
La echipamentele maritime radio se obisnuieste ca transmitatorul si receptorul sa fie combinate ntr-o
singura unitate numita transceiver.
La transceiverele MF/HF pentru a realiza comunicatii eficace, trebuie facuta o mpamntare cu apa din
jurul navei.
Sursa de alimentare cu energie are ca rolul de alimenta echipamentul radio cu energie electrica.

Statiile radio MF/HF sunt reprezentate de ansamblul sistemelor de emisie/receptive inclusiv antenele si
echipamentele/terminalele interconectate, destinate comunicatiilor n fonie si telex n Serviciul Mobil
Maritim (SMM), benzile de frecvene medii si nalte.
n banda de medie frecventa, 1,6 - 4,0 MHz, sunt permise urmatoarele clase de emisie: A3E, H3E, R3E,
J3E.
Frecventa de 2182 kHz este frecventa internationala n radiotelefonie pentru primejdie, si poate fi
folosita n acest scop de nave , aeronave si barcile de salvare. n egala masura 2182kHz poate fi accesat
si pentru traficul de primejdie, mesaje urgente, sau pentru mesaje de securitate.
Toate navele , cnd nu sunt angajate n trafic, vor face veghe pe aceasta frecventa.
Perioadele de liniste radio
n scopul cresterii eficientei actiunilor de salvare, este de o vitala importanta ca toate navele sa
faca veghe pe frecventa internationala de primejdie, n perioade de tacere radio.
Tacerea radio este constituita din primele trei minute ale fiecarei ore si jumatati de ora (de la
xx00 h pna la xx03h si de la xx30 h la xx33 h). n timpul perioadei de tacere radio, orice trafic pe 2182
KHz va fi oprit, cu exceptia traficului de primejdie si urgenta.
Separat sau combinat cu statiile radio MF/HF trebuie s existe echipamente DSC care s mentin veghea
radio DSC pe frecventele 2187,5 kHz, 8414,5 kHz si pe cel putin una din frecventele DSC de pericol si
securitate maritim 4207.5 kHz; 6312 kHz; 12577 kHz sau 16804,5 kHz, cu posibilitatea selectrii
oricreia din aceste frecvene. Statiile radio MF/HF trebuie s asigure radiocomunicatiile generale
folosind radiotelefonia sau telex-ul (NBDPNarrow Band Direct Printing) n benzile cuprinse ntre 1605
kHz si 4000 kHz si ntre 4000 kHz si 27500 kHz.
Telefonie HF
Numai clasele de emisie R3E si J3E sunt permise pentru aceasta banda de unde scurte.
Am aratat mai sus, la capitolul despre propagarea undelor, ca domeniul HF se bazeaza exclusiv pe
reflexia n ionosfera si ca acestea se propaga mult mai bine pe timpul noptii. Facnd uz de aceste
informatii putem alege corect canalul HF de lucru.
Deoarece statia de nava este echipata cu o antena omnidirectionala, iar statiile de coasta HF au
doar antene unidirectionale, orice nava care doreste sa intre n contact cu o statie de coasta va trebui
sa-si precizeze pozitia aproximativa azimutul (1-24) si sectorul (A-N) fata de aceasta.

Exemplu:
Nava TURID KNUTSEN indicativ LAQH4 se afla la sud de Cape Town-Africa de Sud, septembrie
19, 1996,la ora 2300 UTC, si doreste sa intre n legatura cu ROGALAND RADIO.

Operatorul radio va proceda astfel:
1. va stabili corect canalul din banda HF, n functie de ROGALAND RADIO PROPAGATION FORECAST,
SEPTEMBER1996 si ROGALAND RADIO REQUENCY TABLE.
2. initiaza apelul preciznd azimutul si sectorul, obtinute din ROGALAND RADIO AZIMUTH CHART.



Descrierea statiei radio MF/HF
ON/OFF pornit / oprit
RX Setarea frecvenelor de receptie.
RCL Introducerea automat a frecventelor de emisie/receptie prin tastarea numrului canalului ITU.
TX Setarea frecventelor de emisie.
0 .. 9 taste numerice
ENTER - Activarea intrrilor setate.
TEST Testarea semnalului de alarm.
STOP ALARM Stop pentru testarea/transmisia semnalului de alarm.
TEST+RED BUTTON - Transmisia semnalului de alarm pentru 45 sec.
2182 - Setare rapid a frecventei 2182 kHz.
PWR - Se seteaz prin apasare repetat puterea de emisie la nivele: LOW, MED si FULL.
VOLUME - Ajustarea nivelului sunetului
AGC - Automatic Gain Control (reglajul automat al amplificrii).
SENSITIVITY - Sensibilitate. Nivelul semnal zgomot S/N. Ajustat.

TEST 1.1

Nr.crt STATII RADIO MF/HF RASPUNS
2.1.1 Descrieti functiile de operare ale statiei
radio MF/HF
ON/OFF; Rx- receptie;RCL- introducere
automata a frecventei; Tx- transmisie;0.9
taste numerice;PWR- putere de emisie;
2.1.2 O distress alert falsa a fost transmisa in
DSC , in banda HF pe 8414,5 kHz.Pe ce
frecventa va fi transmis mesajul de anulare
a alertei false?
Ia aceeasi banda in frecventa de radio
telefonie 8291 kHz
2.1.3 O distress alert falsa a fost transmisa in
DSC, banda MF pe 2187,5 kHz. Pe ce
frecventa va fi transmis mesajul de anulare
a alertei false?
-pe toate frecventele pe care s-a transmis
mesajul ; banda :2,4,6,8,12,16;
2.1.4 Enumerati canale de lucru in
telefonie/telex din banda MF ,ale Statiei de
coasta Constanta Radio?
-2182 kHz;2187,5 KHz ; 2748 Khz ;2332,5 kHz
J3E- SSB;
2.1.5 O distress alert falsa a fost transmisa in
DSC , banda MF pe 2187,5kHz.Pe ce
frecventa va fi transmis mesajuk de
anulare a alertei false?
-pe toate frecventele pe care s-a transmis
mesajul ; banda :2,4,6,8,12,16;
2.1.6 O distress alert falsa a fost transmisa in
DSC, banda HF pe 8414,5 kHz.Descrieti
procedura corecta de anulare a alertei
false(cancel of false distress alert).
-Se apasa tasta ANNUL.,apare
fereastra,apasam YES si apoi OK. Procedam la
fel si pe celelalte frecvente;
2.1.7 O distress alert falsa a fost transmisa in
banda DSC ,banda MF pe 2187,5 kHz.
Descrieti procedura corecta de anulare a
alertei false (cancel of distress alert).
-Se apasa tasta ANNUL.,apare
fereastra,apasam YES si apoi OK. Procedam la
fel si pe celelalte frecvente;
2.1.8 Care este distanta maxima de propagare a
undelor medii ziua?
200 MM
2.1.9 Cum se propaga undele radio VFH? Se face la vedere sau in linie dreapta.Distanta
propagarii este in functie ,,h antenei;
2.1.10 Cum se propaga undele radio HF ziua si
noaptea?
Unda spatiala strapunge stratul E si se reflecta
atat ziua cat si noaptea de stratul F1 ,revenind
pe pamant la distante foarte mari de
emitator;
2.1.11 Cum se propaga undele medii ziua si
noaptea?
- ziua se propaga prin unda de suprafata;
- noaptea se propaga si prin unda de
suprafata cat si prin unda spatiala;
2.1.12 Ce clase de emisiuni sunt utilizate pe
canale telex MF/HF?
-F1B;
2.1.13 Ce clase de emisiuni sunt utilizate pe
canale DSC MF/HF?
-H3E , F1B, J3E;
2.1.14 Descrieti clasele de emisiuni simbolizate
prin acronimele:F1B,J2B,G2B.
- F1B- canale telex (NAVTEX);
- G2B modulatie de faza, 1 canal care
contine informatia digitala
codificata(telegrafie);
