Octombrie 2015
LISTA SEMNATURI
Proiectant General______________________________________________________
SC AVIMI SERV SRL – ING. IONESCU VICTORIA
Proiectant Arhitectura___________________________________________________
SC COSPRO CONSTRUCT SRL – ARH. DRAGOMIR ROXANA
Proiectant Rezistenta____________________________________________________
SC COSPRO CONSTRUCT SRL – ING. IORGA COSMIN
1. DATE GENERALE

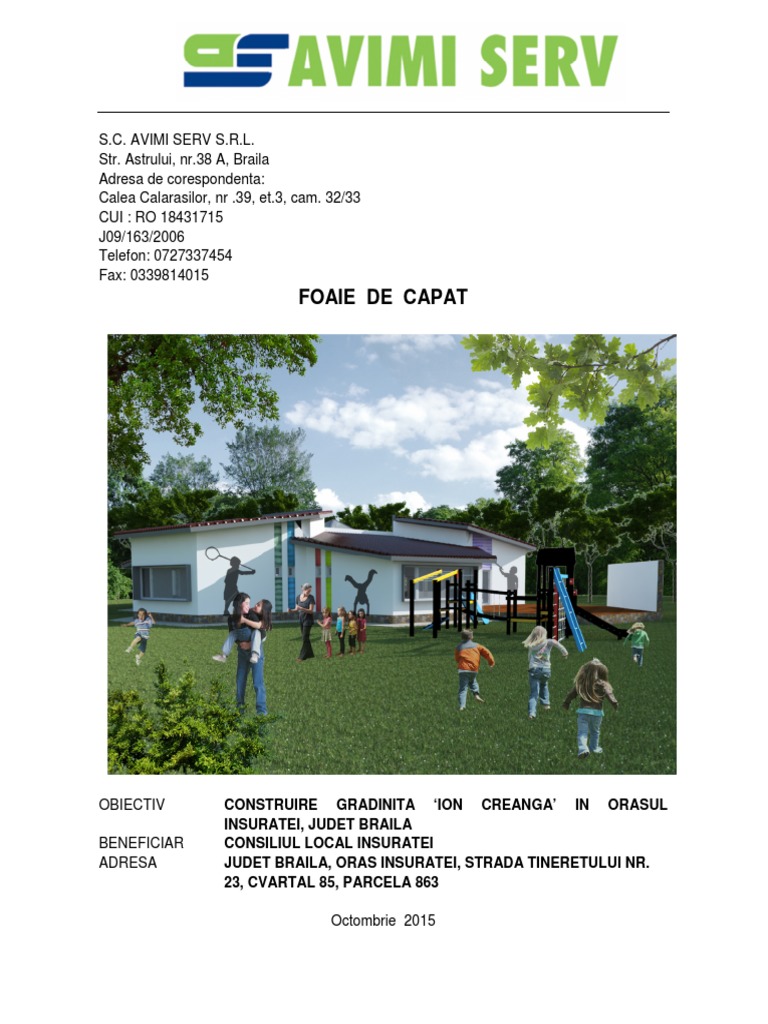

• Denumirea obiectivului de investitii
CONSTRUIRE GRADINITA ‘ION CREANGA’ IN ORASUL INSURATEI,
JUDET BRAILA
• Amplasamentul
JUDET BRAILA, ORAS INSURATEI, STRADA TINERETULUI NR. 23,
CVARTAL 85, PARCELA 863
• Titularul investitiei
CONSILIUL LOCAL INSURATEI
• Beneficiarul investitiei
CONSILIUL LOCAL INSURATEI
• Elaboratorul proiectului
SC AVIMI SERV SRL BRAILA
b) Topografia:
Terenul nu prezinta denivelari.
Terenul are urmatorii vecini :
Nord : Proprietate privata NCP 317 (Fota Aurelia) ;
Est: Str. Tineretului si Teren primarie;
Sud : Teren primarie si NCP 1035;
Vest : Proprietate privata Mardale Pompilian ; Proprietate privata NCP 657
(Barbu D.) ; Proprietate privata Feraru Nicolae ; Proprietate privata
Olteanu Vasile.
d) Geologia, seismicitatea :
Teritoriul localitatii Insuratei este asezat intr-o zona de terasa, geologic terenul de
fundare fiind alcatuit din pamanturi de natura eoliano-aluvionara ( loess, prafuri argiloase,
argile, nisip si combinatii intre aceste pamanturi).
Amplasamentul se afla in zona seismica de calcul caracterizata de ag=0.30g,
Tc=1,00sec, conform P100-1/2013.
Zona de zapada - Valoarea caracteristica a incarcarii de zapada pe sol este de
2.5kN/mp.
Zona de vant - Presiunea de referinta a vantului mediata pe 10min. la 10m este de
0.6kPa.
Conform studiului geotehnic intocmit in zona amplasamentului de catre SC
“Geoproiect” SRL Braila, stratificatia terenului este urmatoarea:
- un strat superficial de sol vegetal si umpluturi neconsolidate in grosime de 1.5m
- un pachet loessoid macroporic relativ uscat, alcatuit din praf argilos loessoid
galben, plastic vartos, pana la 4 m adâncime de la cota terenului natural, plastic moale la
partea inferioara
- un strat de nisip prafos galben, interceptat pâna la adâncimea de investigare de 8
m de la cota terenului
Orizontul loessoid prezinta porozitate ridicata, compresibilitate mare sau foarte
mare, atât in stare naturala cat si in stare inundata, valori reduse pentru parametrii
rezistentei la forfecare.
Din punct de vedere al conditiilor de teren, terenul de fundare se incadreaza in
categoria terenurilor slabe.
Pentru dimensionarea fundatiilor s-a luat in calcul o presiune conventionala de 120
kPa, la sarcini aplicate centric in gruparea fundamentala.
Lucrarile aferente infrastructurii de beton armat si umpluturile de loess pana la cota
terenului natural se vor executa in ritm sustinut, in timpul minim posibil din punct de vedere
tehnologic.
Umpluturile se vor realiza din loess curat , bine compactat , asigurandu-se o
greutate volumica minima de 16kN/mc.
Intarzierea nejustificata a acestor lucrari pot afecta grav rezistenta si stabilitatea
constructiei in curs de executie.
Pe parcursul executarii lucrarilor, constructorul are obligatia de a solicita prezenta
proiectantului geotehnician pe santier, la atingerea cotei finale a excavatiilor, pentru
verificarea naturii terenului de fundare si ori de cate ori se constata neconcordante intre
prevederile studiului geotehnic si dispunerea stratelor, a caracteristicilor terenului, a
nivelului si caracterului apelor subterane.
Gradinita
Parter - Cota ±0,00 :
• Windfang – 3,80 mp ;
• Circulatie – 12,60 mp ;
• Vestiar copii – 32,30 mp ;
• Cabinet medical – 20,30 mp ;
• 4 Sali grupa – 4 x 53,40 mp ;
• 4 Grupuri sanitare – 4 x 17,50 mp ;
• Sala multifunctionala – 73,00 mp ;
• Circulatie – 13,70 mp ;
• Vestiar – 11,10 mp ;
• Grup sanitar – 2,10 mp ;
• Grup sanitar – 2,40 mp ;
• Izolare – 6,10 mp ;
• Sas – 4,40 mp ;
• Birou conducere – 14,40 mp ;
• Circulatie – 13,80 mp.
Centrala termica
Parter - Cota ±0,00 :
• Centrala termica – 30,30mp.
Finisajele exterioare
- Finisajele exterioare ale constructiei vor fi alcatuite din tencuieli lavabile de
exterior, partial fasii verticale de tencuieli cu nuturi orizontale si adaos de
colorant, respectiv tencuieli marmorate la nivelul soclului.
- Trotuarul de garda se va executa din dale betonate conexat cu mastic
bituminos de soclul constructiei.
- Invelitoarea va fi din tabla plana prefaltuita, montata pe o sarpanta de lemn;
- Pardoseala teraselor de intrare, precum si a rampelor pentru accesul
persoanelor cu dizabilitati va fi din gresie ceramic antiderapanta, buciardata.
- Glafurile exterioare vor fi din granit cu profil lacrimar. Lateralele golurilor, atat
la ferestre, cat si la usi, vor avea profile de protectie, iar la partea superioara
acestea vor prezenta profil lacrimar.
- Fatadele vor fi vopsite cu vopseluri de exterior conform pieselor desenate:
Fatada Sud, Fatada Nord, Fatada Sud-Vest, Fatada Nord-Vest si Sud-Est si
conform detaliilor: Sablon Grafitti. Orice modificari vor fi aduse la cunostita
Proiectantului.
Finisajele interioare
- Pardoselile vor fi din PVC in spatiile de circulatie, sala multifunctionala,
vestiare si cabinetul medical ; mocheta antialergenica in salile de grupa si in
biroul de conducere . In centrala termica, pardoseala va fi din gresie
ceramica.
- Peretii interiori se vor finisa cu vopsitorii lavabile pe baza de apa, respectiv
faianta in grupurile sanitare.
- Tavanele se vor finisa cu vopsitorii lavabile pe baza de apa. In grupurile
sanitare ale salilor de grupa, tavanele vor fi suspendate, cu gips carton
rezistent la umezeala lis, cu glet si vopsitorii lavabile. In zona salii
multifunctionale, va fi montat un tavan suspendat de gips carton lis, finisat cu
vopsitorii lavabile.
- Usile interioare vor fi celulare, furniruite cu furnir natural. O parte dintre
acestea vor avea supralumina, conform Tabloului de Tamplarie.
Acoperisul si invelitoarea
- Acoperirea se va face cu sarpanta usoara pe scaune din lemn si invelitoare
tabla plana prefaltuita, montata pe sipci orizontale si verticale 8 x 5 cm. Apele
meteorice de pe invelitoare vor fi dirijate, prin jgheaburi si burlane, numai in
incinta terenului. Acestea vor fi vopsite in camp electrostatic intr-o culoare cat
mai apropiata de culoarea tablei. In pod, peste placa de beton armat, se va
monta un strat de polistiren extrudat de 10cm grosime, peste care se va
monta o folie de hidroizolatie si o sapa slab armata, pentru asigurarea
circulatiei. Se va acorda o atentie pentru asigurarea continuitatii
termoizolatiei in zonele de streasina si atic pentru evitarea punctilor termice.
- In zona salii multifunctionale, peste planseul din tabla cutata si
suprabetonare, se va turna un beton de panta. Se vor asigura pante in asa
fel incat apele meteorice sa se scurga peste zonele de acoperis mai joase.
Peste betonul de panta, se va realiza o termoizolatie din spuma poliuretanica
de 12cm grosime, protejata de o pelicula hidroizolanta din poliuree. In
aceasta zona se va realiza un luminator prismatic, din profile PVC cu rupere
de punte termica si garnituri, cu geam dublu termoizolant cu filtru UV.
Profilele vor fi montate pe un atic de beton turnat in situ. Se va acorda o
deosebita atentie intoarcerii termoizolatiei si hidroizolatiei, pentru evitarea
crearii puntilor termice si infiltratiilor de apa. Accesul in pod se va asigura
printr-un chepeng in zona circulatiei personalului didactic si printr-o scara
retractabila. Peretii podului, peste centurile de beton armat, vor fi realizati pe
schelet de lemn, cu OSB si vata minerala, protejati la exterior cu
termosistem, asemenea peretilor de zidarie.Se va acorda o deosebita atentie
racordarii acoperisului terasa de peste sala multifunctionala cu peretii
hexagoanelor de inaltime mai mare. Hidroizolatia se va ridica pe perete cel
putin 30cm.
- Acoperisul peste centrala termica se propune a fi tip terasa, peste placa de
beton turnandu-se un beton de panta, spuma poliuretanica 12cm si pelicula
poliuree. Se vor asigura pantele catre un gargui ce va evacua apele
meteorice printr-un burlan exterior.
Terenul va fi prevazut si cu doua locuri de joaca pentru copii, spatii pentru recreatie,
zona verde si zona de colectare selectiva a deseurilor menajere. Pentru aceasta, se vor
amplasa patru europubele a cate 360l, pe o placa de beton impermeabilizata. Se
considera un grad de colectare zilnica in perioada 1aprilie – 1octombrie si o data la cel
mult trei zile in rest.
Pe latura estica, imprejmuirea se va realiza din panouri de fier forjat de 1,50m
inaltime, montate pe stalpi metalici, cu un soclu de beton de 15cm inaltime, similar
imprejmuirii existente. Pe celelalte laturi, imprejmuirea se va realiza din panouri bordurate
zincate, cu stalpi metalici si fundatii din beton armat
Constructorul va respecta cu strictete detaliile si conditiile tehnice din proiect.
Executia se va face cu respectarea prevederilor cuprinse in normele tehnice in vigoare.
Orice modificari fata de prezentul proiect se vor face numai cu acordul scris al
proiectantului. In conformitate cu prevederile legale se interzice trecerea la faza urmatoare
de executie inainte de receptionarea celei anterioare. Urmarirea comportarii in timp a
constructiei se va face in conformitate cu prevederile din normativul P130–90, cu urmarire
de tip curent. Constatarile rezultate din urmarirea curenta se vor consemna in cartea
tehnica a constructiei.
- Instalatii apa-canal
Prepararea apei calde pentru cabinele de dus si lavoare se va face intr-un boiler
amplasat in interiorul CT.
Pe traseul exterior de canalizare ape uzate menajere nou proiectata s-a prevazut 8
camine de canalizare (M1-M8), 4 camine sunt rectangulare (M1, M4, M6, M7) cu
dimensiunile la interior de 1m x 1m si 4 camine de canalizare circulare din beton cu Di=0,8
m (M2, M3, M5, M8).
Lungimea racordului exterior de canalizare este de 102,5 m.
Centrala termica se va amplasa intr-o incapere special amenejata CT01 care are
dimensiunile de 3,5x7,45 m , iar inaltimea de 2,7m. Suprafata vitrata este asigurata de o
ferestra de 1,2mp care comunica direct cu exteriorul cladirii, iar accesul se face pe doua
parti atat din vestiarul P03 cat si si din exteriorul imobilului. Camera centralei termice va fi
prevazuta cu priza de aer proaspat prelevat direct din exterior, protejata cu rama si sita
sau jaluzele fixe, sectiunea minima fiind de 480 cm².
Corespunzator calculelor efectuate dupa recomandarile din normativul SR 1907-1
din 1997 a rezultat un necesar de 67 kW pentru incalzirea tuturor compartimentelor
obiectivului si de 11,25 kW pentru preparare apa calda menajera , in total 78,5 kW .
Centrala termica, tinand seama de disponibilitatea de asigurare a resurselor energetice in
zona de amplasare, s-a ales a fi echipata cu un cazan care utilizeaza combustibil solid
(lemn), cu ardere prin gazeificare – avand puterea termica de 80kw.
Evacuarea gazelor arse precum si admisia aerului necesar arderii se va realiza prin
intermediul unui cos de fum din inox dublu perete pentru evitarea condensului avand un
diametru interior de 250mm
Radiatoarele prevazute sunt din otel tip panou prevazute cu dop, aerisitor si sistem
de prindere avand 4 racorduri de 1/2”.
Radiatoarele din incaperile P02, P04, P09, P15, P20 si P21 vor fi dotate cu robneti
termostatati. Robinetii termostatati vor asigura regimuri de temperatura diferite conform
destinatiilor compartimentelor ceea ce va permite functionarea centralei cu economie de
combustibil. Pentru restul radiatoarelor se vor folosi robineti pentru tur si retur simpli.
Radiatoarele se vor monta prin intermediul suportilor metalici aferenti acestora ,
fixati pe peretii cladirii.O atentie deosebita se va acorda verificarii cotelor de montaj a
radiatoarelor fata de pardoseala, glaf si parapet pentru a permite circulatia eficienta a
aerului.
- Instalatii electrice
Schema de legare la pamant va fi de tip TN-C conform NP-I7/2011 (un punct de
alimentare legat direct la pamant, masele instalatiei fiind legate in acel punct prin
conductoare de protectie iar functiile de neutru si de protectie sunt combinate intr-un
singur conductor pe toata portiunea schemei).
Cablurile ce alimenteaza consumatorii vor fi prevazute cu conductoare L1,2,3,PEN
(pentru circuite trifazate), L,N,PE (pentru circuite monofazate de tip prize) si L,N (pentru
circuite monofazate de tip corpuri de iluminat).
Pentru alimentarea cu energie electrica a fost prevazut un tablou general de
distributie TGD de tip trifazat 400V/50Hz. Detaliile echiparii tabloului TGD sunt date in plan
IE-04 „Schema electrica monofilara TGD”.
Alimentarea se va face din reteaua ELECTRICA Braila. Firida de bransament se va
amplasa pe peretele exterior cladirii. Puterea electrica instalata va fi Pi=27,50kW, iar
puterea maxima absorbita va fi Pma=21,00kW (coeficiant de utilizare pentru gradinite/scoli
cf. NP-I7/2011, ku=0,75). Tabloul TGD se va amplasa in holul de intrare P21.
Cota minima de pozare a tabloului TGD va fi de 1,5m fata de pardoseala. Tabloul
va fi de tip modular, incastrat in zidarie, prevazut cu usa transparenta si iala. Accesul va fi
permis doar persoanelor autorizate. Limita de proiect este la bornele de intrare in tabloul
general de distributie TGD, dinspre reteaua de distributie ELECTRICA.
Alimentarea se va face din reteaua ELECTRICA printr-un racord care se va executa
de catre o firma autorizata si acreditata de ELECTRICA Braila.
Punctul de delimitare al instalatiei va fi firida de bransament trifazat, care va contine
si contorii de energie activa si reactiva trifazati, pentru tarifarea energiei electrice
consumate.
Solutia de alimentare cu energie electrica din SEN se va stabili si proiecta de catre
furnizorul de energie ELECTRICA Braila, in functie de puterea disponibila in retea de
distributie de joasa tensiune, pe baza avizului de racordare, eliberat pentru punctul de
consum, la solicitarea beneficiarului.
Instalatiile electrice interioare se vor realiza cu conductoare din cupru, de tip FY sau
similare, pozate in tuburi de protectie de tip IPY. Instalatiile vor fi pozate sub tencuiala.
Intrerupatoarele, comutatoarele si prizele se vor poza la 1,5m fata de cota pardoselii.
Nivelurile de iluminare medie pentru iluminatul normal din incaperile de utilizare
generala precum si nivelurile pe caile de comunicatii din gradinite sunt urmatoarele (cf.
NP01197-Normativ privind proiectarea, realizarea si exploatarea constructiilor pentru
gradinite de copii):
Nr. Nivel de
Denumirea spatiului Suprafata de referinta
crt iluminare [lx[
0 1 2 3
1 Sali de grupa/joc 300 Plan orizontal 0,85÷1m de
la pardoseala
2 Sali de grupa dormitoare 20 Idem
3 Izolare 75 Idem
4 Cabinet medical 500 Idem
5 Oficii 150 Idem
6 Bucatarii 200 Idem
7 Depozit materiale 30 la nivelul pardoselii
In camerele de grupa, birouri, cabinet consultatii, corpurile de iluminat vor fi de tip
lampi fluorescente cu un grad mare de protectie contra orbirii avand gratar dispersor sau
sistem dispers de tip opal sau translucid cu retea prismatica. Se vor folosi corpuri de tip
FIRA sau similare.
S-a asigurat iluminat de siguranta pe caile de acces. In conformitate cu
reglementarile specifice referitoare la proiectarea si executarea sistemelor de iluminat
artificial din cladiri, precum si SR EN 1838 si SR 12294, se va asigura: iluminat pentru
evacuarea din cladire (luminoblocuri marcate cu EXIT).
Corpurile de iluminat de siguranta vor respecta recomandarile din SR EN 60598-2-
22 si tipurile de marcaj (sens, schimbari de directie) stabilite prin H.G. nr. 971/2006, SR
ISO 3864-1 (simboluri grafice) si SR EN 1838 privind distantele de identificare, luminanta
si iluminarea panourilor de semnalizare de securitate.
Iluminatul de siguranta din imobil este de tip 3 (conform NP-I7-2011). Iluminatul de
siguranta se va alimenta din coloana principala a tabloului TGD, inainte de intreruptorul
general. Corpurile de iluminat vor fi prevazute cu acumulatori ce sa le asigure o autonomie
in lipsa sursei de baza de minim 1h. Conductoarele iluminatului de siguranta se vor poza
ingropat sub tencuiala, in tuburi de protectie de tip IPY (separat de celelalte circuite de
iluminat).
In salile de grupa, vestiar si centrala termica, au fost prevazute cate un corp de
iluminat cu kit de emergenta-iluminat de siguranta, cu autonomie de minim 1h. Cele din
salile de grupa si vestiar au rol de evitarea panicii iar cel din centrala termica de
continuarea lucrului in caz de defect la sursa principala de alimentare.
In centrala termica a fost prevazut 1 circuit de prize pentru: CT-Centrala Termica-
70W; UPS-Unitate neintreruptibila-600VA; P1,P2-pompe circulatie 44W+50W (aceste
echipamente au fost detaliate in volumul de instalatii termice).
In salile de grupa si sala polifunctionala s-au vor asigura conditii pentru proiectii de
filme sau diapozitive si vizionare tv.
S-au prevazut instalatii de curenti slabi de telefonie, retea de calculatoare, tv (doar
cablare structurata) si aparatajul de conectare (prize RJ45, RJ11 si prize Tv). Echiparea
dulapului RACK se va face conform specificatiilor distribuitorilor de servicii telefonie /
internet / Tv. Traseele de cabluri de curenti slabi vor fi diferite de cele de forta iar in cazul
traseelor paralele se va asigura o diferenta de 20cm intre cele 2trasee.
S-a asigurat 1 circuit de prize pentru alimentarea RACK-ului. De asemenea s-a
asigurat circuit de prize pentru alimentarea centralei de avertizare incendiu (cu alimentare
inainte de intreruptorul general al TGD).
Imobilul va fi prevazut cu o priza de pamint cu o rezistenta de dispersie de maxim
4ohm. Priza se va realiza din electrozi verticali din teava OlZn-2 ½” de 3m lungime
(10buc.) si electrod orizontal din platbanda OlZn-40×4mm (50ml). Priza se va poza pe
langa cladire, la o distanta minima de aceasta de 1m si la o adincime minima de 0,8m
(conform plan IE-02).
La intrari, in grupurile sanitare si in centrala termica au fost prevazute corpuri cu
lampi fluorescente, cu rezistenta marita la umezeala.
Orice modificare privind puterile si tensiunile de alimentare va fi adusa la cunostinta
proiectantului care va face modificarile necesare impuse de starea din teren.
Coloanele electrice se vor executa din cabluri din cupru. Coloanele tablourilor
electrice se vor marca cu etichete la ambele capete, iar conductorii (de faza, nul de lucru si
nul de protectie) vor avea izolatia colorata diferit, conform normativului NP-I7/2011-
Normativ pentru proiectarea si executarea instalatiilor electrice aferente cladirilor.
Protectia contra socurilor electrice prin atingere indirecta va fi realizata prin legarea
tuturor partilor metalice ale instalatiilor electrice care nu sunt sub tensiune, dar care
accidental ar putea fi puse sub tensiune la conductorul de nul de protectie.
Conductorul de nul de protectie va fi legat la priza de pamant in tabloul general.
Toate carcasele echipamentelor, cutiile, usile si ramele tablourilor de distributie,
aplicele metalice, etc. vor fi legate la aceasta instalatie de protectie.
Prevederi generale :
Dimensionarea si proiectarea spatiilor au fost calculate conform Normativului
NP011-97 privind proiectarea, realizarea si exploatarea constructiilor pentru gradinite de
copii, precum si a celorlalte normative in vigoare.
Lucrarile se vor executa cu respectarea prevederilor NTE 007/08/00 cu privire la
distante, apropieri, coexistenta cu alte instalatii si nu afecteaza asezarile gospodaresti,
institutiile publice sau sanatatea populatiei.
Alegerea amplasamentului instalatiilor s-a facut astfel incat sa reduca / elimine
impactul negativ asupra asezarilor umane si a ariilor protejate, cu integrare cat mai buna in
mediu, influenta electromagnetica asupra organismelor vii, cailor de comunicatii in curenti
slabi, retelelor de utilitati, cladirilor, cu considerarea masurilor necesare protejarii florei si
faunei din imediata apropiere a instalatiilor energetice.
Prin alegerea unor solutii constructive compacte, cu un design exterior placut,
utilizarea de tehnologii de executie „curate”, de echipamente electrice performante, se
asigura conditii de functionare superioare, cu diminuarea riscurilor de poluare (riscul
izbucnirii unor incendii, al poluarii cu diverse substante a solului, subsolului, apelor de
suprafata si subterane, riscul poluariisonore sau al poluarii vizuale).
La executia lucrarilor se va respecta regimul deseurilor si al combustibililor.
Executantul are obligatia efectuarii lucrarilor fara a produce fenomene de
poluare sau insalubrizare in zona. Executantul va prezenta achizitorului documente:
proceduri, instructiuni de lucru, inregistrari ale instruirii personalului inclusiv privind
raspunsul la situatii de urgenta, care sa asigure ca personalul executant are cunostintele si
competentele necesare desfasurarii activitatii „intr-o maniera responsabila fata de mediu”.
Pe perioada exploatarii se vor efectua verificarile si incercarile echipamentelor
conform PE 116/94 pentru a preveni aparitia unor factori poluanti.
Prin lucrarile prevazute, factorii de mediu nu sunt afectati si nu se impun lucrari
de reconstructie ecologica, deci nu necesita un studiu de impact asupra mediului.
Executantul va transmite achizitorului Planul Calitatii (care trebuie inclus in
proiectul tehnic), pe categorii de instalatii si de lucrari (control, verificari si inspectii, care sa
trateze la fiecare etapa verificata si aspectele de mediu asociate).
Daca nu sunt prevazute detaliat aspecte de mediu si tratarea acestora (control
operational) pe toate fazele de executie, aceste planuri ale calitatii se resping, returnandu-
se pentru revizuire.
Executantul va prezenta in documentatie date care sa specifice ciclul de viata al
produsului/ instalatiei/ echipamentului, durata normata de viata a produsului/ instalatiei/
echipamentului, precum si modalitatile/mecanismele corespunzatoare de manipulare, de
reciclare, eliminare sau valorificare,dupa depasirea ciclului de viata, lasfarsitul existentei
lor utile, cand produsul/echipamentul devine deseu.
Executantul trebuie sa prezinte materialele recuperate, consumate si deseurile
rezultate. Pe parcursul prestarii serviciilor/executarii lucrarii, executantul are obligatia:sa
respecteprevederile cerintelor legale si de reglementare aplicabile privind protectia
mediului si de a lua toate masurile necesare si suficiente pentru prevenirea producerii unei
poluari a mediului pe santier si in afara acestuia, pentru a evita orice paguba sau neajuns
provocate persoanelor, proprietatilor publice sau private, rezultate din poluare, zgomot sau
alti factori generati de metodele de lucru ; de a nu stanjeni inutil sau in mod abuziv
confortul riveranilor sau caile de acces, prin folosirea si ocuparea cailor publice sau private
care deservesc asezarile umane sauproprietatile aflate in posesia achizitorului.
i) Trasarea lucrarilor :
Se va executa in conformitate cu planul de situatie scara 1 :500 parte a prezentului
proiect.
j) Antemasuratorea
