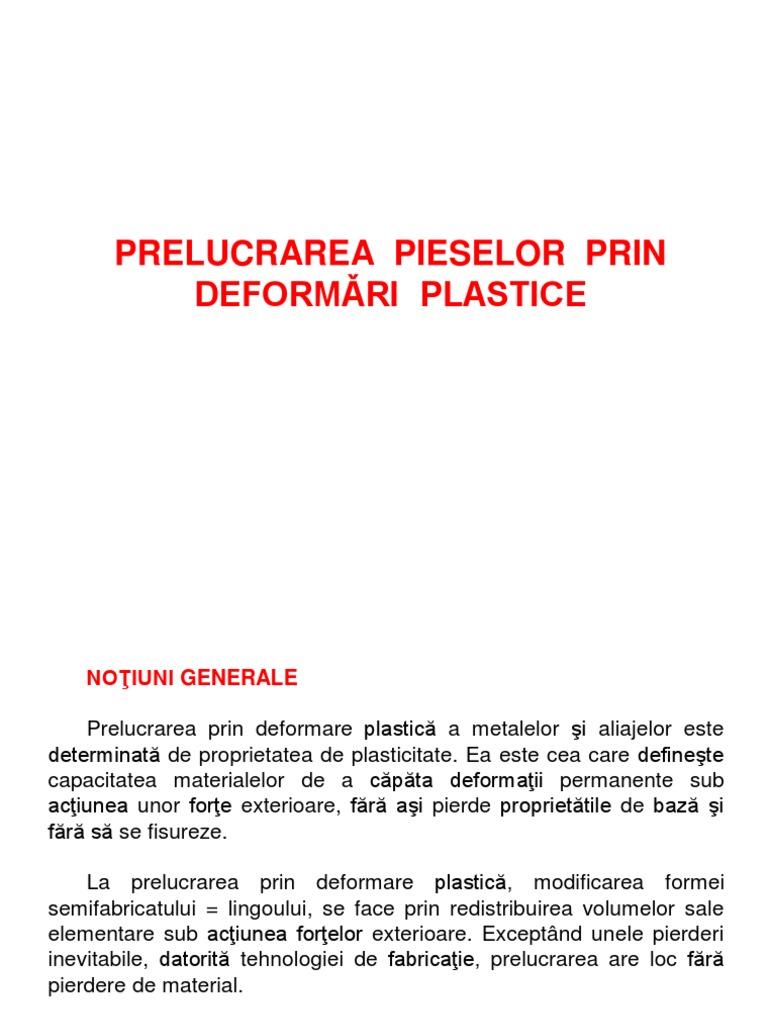

DEFORMǍRI PLASTICE
NOŢIUNI GENERALE
5. Legea similitudinii
Rezistenţa
Alungirea Duritatea
Materialul Starea la rupere,
At [%] [HB]
rm [daN/mm2]
Recopt 20 45 38
Cupru
Ecruisat 44 6 105
Recopt 8 42 20
Aluminiu
Ecruisat 18 5 47
Recoaptă 27 50 80
Alamă
Ecruisată 38 15 140
Recopt 42 31 130
Oţel moale
Ecruisat 84 6 250
Oţel
Recopt 61 8 200
inoxidabil cu
Ecruisat 182 5 650
18%Cr; 8% Ni
ÎNCĂLZIREA MATERIALELOR METALICE ÎN VEDEREA
PRELUCRĂRII PRIN DEFORMARE PLASTICA
Temperatura de încălzire
Temperatura [0C]
1000
1400
1200
1300
1100
200
600
300
400
500
700
800
900
Materialul
Aluminiul
Aliaje de Al
Aliaje de Mg
Cupru
Alamă
Oţel cu % C mic
Oţel cu % C mediu
Oţel cu % C mare
Oţel cu Mn
Oţel cu Ni
Oţel cu Cr-Ni
Oţel inoxidabil
Nichel
Aliaj monel
Titan
Viteza de încălzire
Depinde de:
- tipul instalaţiei de încălzire folosite;
- proprietăţile fizice ale materialului;
- temperatura din spaţiul de lucru al cuptorului;
- acţiunea chimică reciprocă între mediul de încălzire şi material etc.
Din punct de vedere economic - viteza de încălzire să fie cât mai mare, însă
ea este limitată de pericolul apariţiei crăpăturilor ca urmare a dilatării diferite
a straturilor de material situate pe direcţia transmiterii căldurii.
Durata încălzirii
Depinde de:
- forma şi dimensiunile semifabricatelor;
- modul de aşezare a acestora pe vatra cuptorului şi
- tipul instalaţiei de încălzire.
Lingourile din oțel obținute prin turnare în lingotiere sau prin turnare
continuă vor fi prelucrate în continuare pentru a se obține diferite
semifabricate:
• table groase sau subțiri;
• benzi groase sau subțiri;
• diferite profile;
• bare de diferite secțiuni;
• țevi de diferite secțiuni;
• sârme groase sau subțiri.
În funcţie de
• natura materialului laminat şi
• forma laminatului,
cilindrii pot fi executaţi din
• oţel
sau
• fontă.
Procesului tehnologic de laminare constă în:
• alegerea şi pregătirea semifabricatului = lingourile se curăţă de
retasuri prin tăierea capătului care conţine retasura;
• debitarea semifabricatelor la dimensiunile necesare;
• încălzirea semifabricatelor în cuptoare adânci (în cazul lingourilor)
sau în cuproare rotative;
• laminarea propriu-zisă;
• calibrarea este operaţia prin care se asigură precizia dimensională
şi de formă a produsului, executată la temperaturi mai mici decât
temperatura de sfârşit de deformare;
• debitarea produsului final (tablă, bandă, bară, profil, țeavă, sârmă)
la dimensiunile prescrise;
• operaţiile de curăţire, sortare, depozitare;
• controlul tehnic.
1
b1
b0
1
1 – cilindru de laminare;
S0 – secţiunea iniţială a semifabricatului;
Schema de principiu S1 - secţiunea finală a semifabricatului;
a laminării. ho, h1 – înălţimea iniţială, respectiv finală, a
semifabricatului;
bo, b1 – lăţimea iniţială, respectiv finală, a
semifabricatului.
Stadiile laminării
Lăţirea prin laminare Fibrozarea materialului la
laminare.
Schimbări ce apar în structura materialului în timpul laminării la cald
Creşterea
Formarea grăunţilor noi
grăunţilor noi
Grăunţi alungiţi în direcţia
deformării Recristalizare
completă
Condiţiile laminării:
T0 > N0 (1)
Forţele din zona de contact dintre cilindrii de lucru ﮮα = 450 (3)
şi semifabricat.
Prin laminare se obţin:
• semifabricate laminate de secţiune pătrată sau dreptunghiulară, cu
raport între laturi mai mic de 2, cu secţiunea minimă de 150 x 150 mm,
numite blumuri.
• laminatele de formă exclusiv dreptunghiulară, cu raportul între laturi
mai mare de 4, grosimea peste 70 mm şi lăţimea peste 300 mm, se
numesc sleburi sau brame.
• semifabricate de secţiune pătrată, rotundă sau dreptunghiulară, folosite
la relaminare în profile, în sârme, dar şi la fabricarea ţevilor, numite
ţagle.
Se deosebesc:
• ţagle pătrate, cu latura de 40...140 mm;
• ţagle rotunde cu diametrul între 80 şi 350 mm;
• ţagle plate cu secţiune dreptunghiulară, cu lăţimea 140...280 mm şi
grosimea 35...70 mm.
• Platinele sunt semifabricate laminate de secţiune dreptunghiulară,
cu grosime mică în raport cu lăţimea (lăţime 200...280 mm şi
grosime 6 mm), folosite pentru executarea tablelor subţiri în pachete.
Profile laminate:
a – pătrat; b – cornier; c – profil I; d- profil T; e – rotund.
• TABLA GROASĂ – din oţel carbon obişnuit, sau oţeluri aliate - laminat la
cald – se foloseşte în construcţii metalice.
• PLATBANDE DIN OŢEL - din oţel carbon obişnuit, sau oţeluri aliate -
laminat la cald - se folosesc în construcţii metalice pentru profiluri compuse.
WC-Co
a. Matriţă
b. Filieră
1 – con de prindere; 2 – con de ungere; 3 – con de deformare; 4 – con de calibrare;
5 – con de degajare; 6 – con de ieşire
Matriţele pentru tragerea barelor şi ţevilor sunt realizate din:
• oţeluri carbon de scule (0,8...1,2% C) cu tratament termochimic de
cromizare a suprafeţelor active de lucru;
• oţeluri aliate de scule cu Cr (1% C; 1,5% Cr), Cr şi Ti sau Si şi Ti
tratate termic sau termochimic;
• oţeluri aliate cu Cr şi Mo (1.6% C, 12% Cr, 0,5% Mo) durificate
superficial prin ecruisare;
• carburi metalice de Cr sau Ti cu Co, pentru producţii mari cu viteza de
tragere ridicate.
– viteza de tragere:
• pentru oţeluri = 90-120 m/min;
• pentru cupru 150-300m/min;
– materialul sculei;
– caracteristicile de formă ale sculei;
– lubrifiantul folosit;
– gradul de tensionare al materialului;
– calitatea suprafeţei semifabricatului.
Intrare
Corpul
filierei Con de
deformare
Iesire
Trefilare ϕ < 6 mm
Produs extrudat
Extrudare indirectă
Direcţia de deplasare a materialului -
inversă direcţiei de deplasare a
poansonul Matriţă
Produs
Semifabricat
extrudat
Poanson
Procesul de extrudare are loc în patru faze:
1. Forjare liberă
= curgerea materialului este liberă.
2. Forjare în matriţă
= curgerea materialului este limitată
- deformarea se face într-o cavitate
a unei scule numită matriţă.
• semifabricatul
se roteşte cu
b 900 după
semifabricat de semifabricatul fiecare lovitură
refulat refulat
FORJAREA ȊN MATRIŢĂ
2
4
3
- productivitate ridicată;
- precizie şi
- consum redus de material.
Dezavantaje:
dm
Cuţitul mobil, are tăişul înclinat cu unghiul α = 2...6°, micşorându-se foarte mult
forţa de tăiere şi crescând grosimea tablelor ce se pot taia + se înătură şocurile şi
vibraţiile, deoarece tăişul vine treptat în contact cu materialul de tăiat.
Defectele pot fi remediabile sau neremediabile în care caz ele devin rebuturi.
