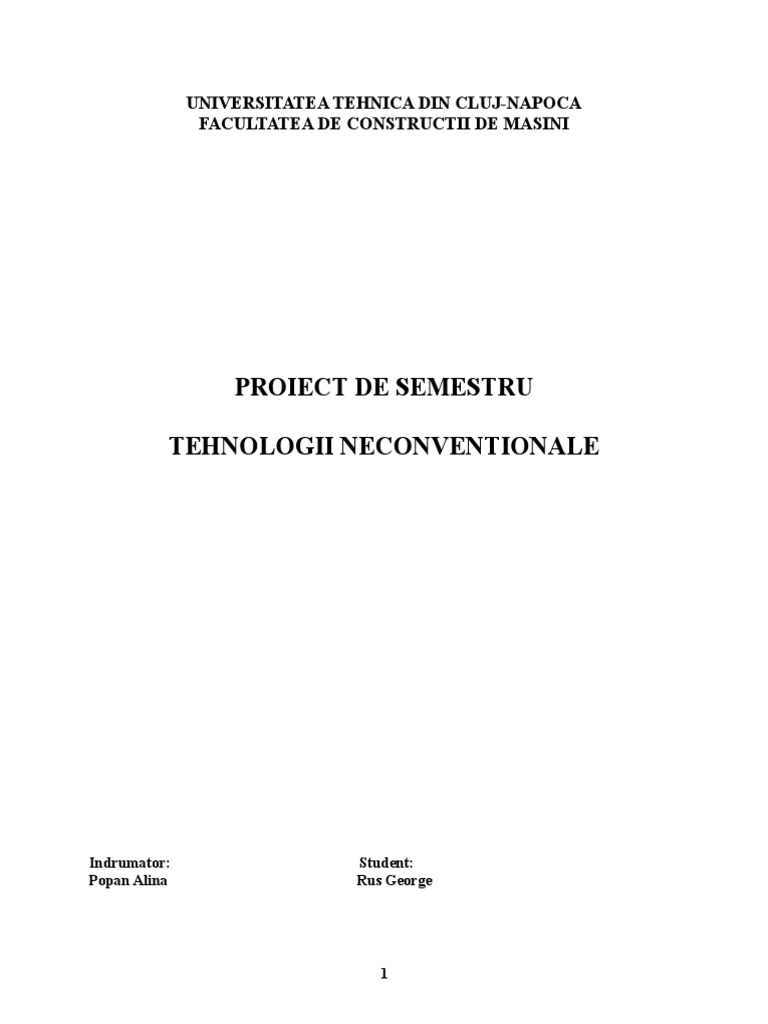

UNIVERSITATEA TEHNICA DIN CLUJ-NAPOCA

FACULTATEA DE CONSTRUCTII DE MASINI

PROIECT DE SEMESTRU

TEHNOLOGII NECONVENTIONALE

Indrumator: Student:
Popan Alina Rus George

1
 1 Tema proiectului.

Proiectati tehnologia te fabricatie a piesei tastatura pentru un telefon mobil, utilizand ca material
pulbere de plastic, seria de fabricatie fiind de 4 bucati.
Se dau:
Denumire reper: Tastatura;
Seria de fabricatie: 4 buc;
Material: Pulbere de plastic;
Tehnologia neconventionala: SLS( Selective Laser Sintering);

Fig.1.1 Modelul 3D al piesei.

Fig 1.2 Desenul 2D al piesei, cu principalele trasaturi de forma si gabarit.

2
2 Cuprins

3
 3 Tehnologia de fabricatie

3.1 Itinerarul tehnologic de realizare a matritei metalice.

Pasii care trebuie parcursi pentru proiectarea unei matrite metalice, folosita ulterior pentru a
injecta masele plastice din care va rezulta tastatura sunt prezentati in tabelul de mai jos, in
ordinea cronologica a operatiilor de executat.

Nr Operatii Echipamente SDV Ddescriere

operatii
Freza cilindro- Operatia de
frontala; degrosare a
Masina de frezat Freza cu coada cuibului matritei
cu.comanda cilindrica; este realizata cu
1 Frezare numerica Muller Freza cilindrica ajutorul frezei cu
ASCO 5 i-5AX. cu cap sferic; coada cilindrica.
Dispozitive de Se lasa adaos de
printere: brida. prelucrare pentru
Masa cu canale finisare.
T, Suruburi. Semifinisarea
cuibului se
realizeaza cu
freza cilindrica.
Semifinisarea
racordurilor
cuibului se va
face cu o freza
cilindrica cu cap
sferic.
Piesa este prinsa
pe masa cu
canale T cu
ajutorul bridelor
si a suruburilor.
Masina de frezat Burghiu pentru Realizarea
cu.comanda metal.HSS gaurilor de racire
numerica Muller Φ3mm. si a gaurilor

4
 2 Gaurirea ASCO 5 i-5AX. pentru miezuri,
realizate cu
burghiul HSS
Φ3, DIN 338.
Piesa este fixata
ca la operatia de
frezare, este
schimbata doar
scula.
Masina de frezat Freza cilindro- Realizarea
Frezare cu.comanda frontala, Φ2mm. alezajelor
3 numerica Muller Freza cilindrica corespunzatoare
ASCO 5 i-5AX. cu cap sferic. butoanelor
tastaturii. Prima
data.se.
realizeaza o
frezare pana la
trecerea de
tronson, dupa
care se
realizeaza cea
de-a doua parte.
Ulterior, se
realizeaza
finisarea
suprafetelor
generate
utilizand o freza
cilindrica cu cap
sferic.

3.2 Dificultati tehnologice de prindere/realizare a matritelor.

La proiectarea formei matritei s-a intampinat urmatoarea problema: In zona corespunzatoare

butoanelor tastaturii trebuie folosite scule de diametre prea mici, fapt ce necesita o atentie
deosebita in crearea programului CNC, costuri ridicate etc.
