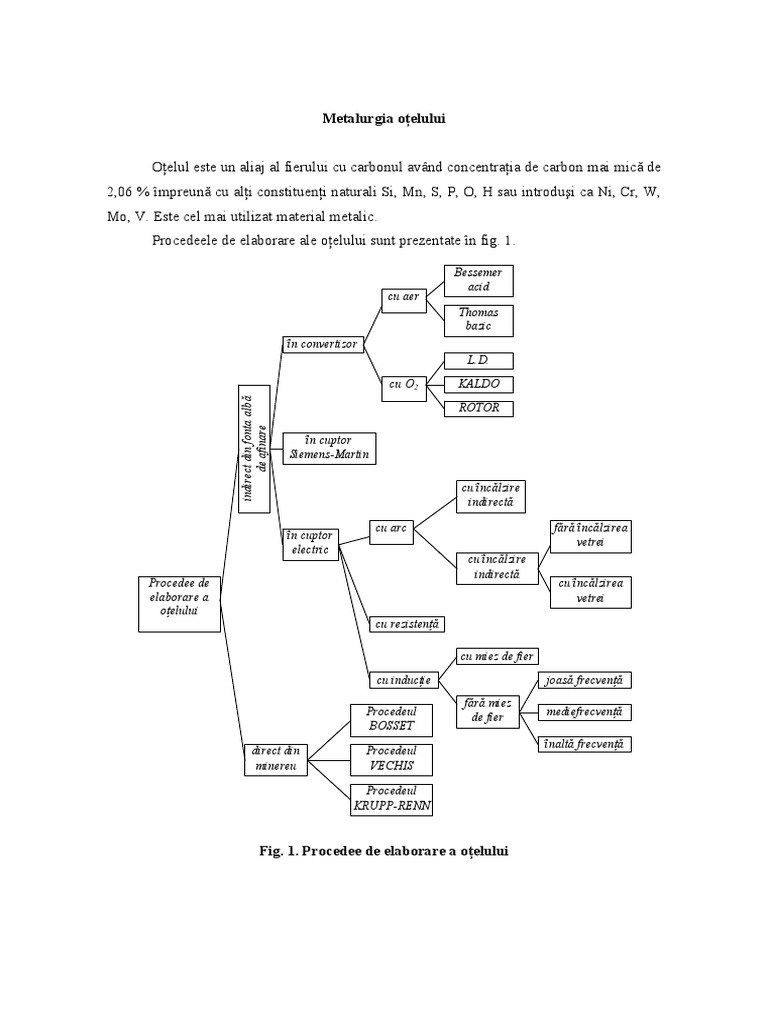

Oţelul este un aliaj al fierului cu carbonul având concentraţia de carbon mai mică de
2,06 % împreună cu alţi constituenţi naturali Si, Mn, S, P, O, H sau introduşi ca Ni, Cr, W,
Mo, V. Este cel mai utilizat material metalic.
Procedeele de elaborare ale oţelului sunt prezentate în fig. 1.
Bessemer
acid
cu aer
Thomas
bazic
în convertizor
L.D.
cu O2 KALDO
indirect din fonta albă
ROTOR
de afinare
în cuptor
SiemensMartin
cu încălzire
indirectă
cu arc fără încălzirea
în cuptor
vetrei
electric
cu încălzire
indirectă
Procedee de cu încălzirea
elaborare a vetrei
oţelului
cu rezistenţă
cu miez de fier
cu inducţie joasă frecvenţă
fără miez
Procedeul de fier mediefrecvenţă
BOSSET
înaltă frecvenţă
direct din Procedeul
minereu VECHIS
Procedeul
KRUPPRENN
Fig. 1. Procedee de elaborare a oţelului
Elaborarea oţelului în convertizoare
Constă în afinarea (oxidarea) fontei albe lichide cu ajutorul aerului sau oxigenului,
insuflarea oxigenului putânduse face : de jos în sus, de sus în jos, lateral etc.
Prin afinare se îndepărtează carbonul suplimentar (decarburare) şi celelalte elemente
însoţitoare care trec în zgură.
Sub formă de silicaţi sau sunt trecute sub formă de CO, CO2.
În timpul decarburării se produce şi o oxidare a fierului, fiind necesară o dezoxidare
realizată cu ajutorul feroaliajelor (ferosilicaţi, feromangan) formânduse oxizi de siliciu şi
mangan care trec în zgură.
Convertizoarele sunt cuptoare basculante din tablă de oţel căptuşite cu cărămidă
refractară prevăzute cu dispozitive de rotire şi basculare, orificii de umplere şi galerii.
Schema unui convertizor este redată în figura 2.10.
1tablă de oţel;
2 cărămidă refractară;
3 ax de rotire;
4zgură;
5fontă;
6gura convertizorului;
7gaze.
Fig. 2. Schema unui convertizor
În funcţie de caracterul materialului refractar al căptuşelii se pot elabora oţeluri
acide şi bazice.
Oţelul acid este dur, rezistă la uzură, se sudează uşor, se prelucrează uşor pe maşini
unelte.
Utilizat la fabricarea sârmei şi produselor derivate (cuie, şuruburi, ace, împletituri)
la fabricarea ţevilor sudate, a tablelor şi materialelor de cale ferată.
Oţelul bazic este moale, se sudează bine se prelucrează uşor prin aşchiere.
Convertizorul cu aer
Poate fi cu căptuşeală refractară acide pe bază de SiO2 (Bessemer1856), sau bazică
pe bază de CaCO3 (Thomas1879).
1 gură
2 manta de oţel (10 ÷ 15 mm grosime)
3 cărămidă refractară
4 suport
5 conductă de aer
6 cameră de aer (vânt)
7 cremalieră
8 roată dinţată
9 cilindru hidraulic
10 brâu de susţinere
Fig. 3. Convertizorul cu insuflare cu aer
În figura 3. b este prezentată schema simplificată a convertizorului cu aer.
Fig. 3.b. Reprezentarea simplificată a convertizorului cu aer
În prima fază se înclină convertizorul pentru umplere cu fontă lichidă de la melanjor
(10 ¸ 30 t). După revenirea în poziţie verticală se insuflă aer cu o presiune de 1,5 ¸ 2,5
daN/cm 2 prin camera de aer prevăzută cu 120 ¸ 150 orificii de f 20mm. La cuptorul
Thomas se mai adaugă fontă lichidă, cca. 10% CaO. Începe oxidarea Fe, Si, Mn, C fapt
certificat de mărimea flăcării de la gura convertizorului.
La convertizorul Bessemer, datorită căptuşelii acide sulful (S) şi fosforul (P) din
fontă rămân în oţelul elaborat, iar la convertizorul Thomas, datorită căptuşelii bazice CaO,
S şi P se separă în zgură.
Datorită faptului că apar deficienţe legate de insuflarea de aer neputând utiliza fier
vechi, convertizorul cu aer se utilizează tot mai puţin.
Durata afinării unei şarje la convertizorul Bessemer este de circa 20 ¸ 25 min.,
rezistând la cca. 200 de şarje, iar la cel Thomas de cca. 30 ¸ 40 min., rezistând la 80 şarje.
Convertizor cu oxigen LD (LinzDonawitz)
Fig. 4. Schema convertizorului cu oxigen
a)excentric b) concentric
1 lancie din oţel răcit prin care se insuflă sub presiune oxigenul
2 gura convertizorului
3 carcasă din tablă de oţel
4 cărămidă refractară din trei straturi (interior, intermediar şi exterior)
5 încărcătură metalică (fontă topită + fier vechi solid)
6 gura de evacuare
Capacitatea variază între 100 ¸ 300 t/şarjă, procedeul metalurgic fiind cuprinsă între
1020 min.
Încărcătura este constituită din fonta lichidă la 1250°C, fier vechi până la 25% şi
fondant sub formă de pulbere de oxid de calciu 6 ¸ 10%.
Procedeul metalurgic cuprinde fazele :
oxidarea Si, Mn, P, S, C.
reafinarea realizată prin dezoxidarea şi decarburarea oţelului cu ajutorul
feroaliajelor.
Fonta lichidă aflată sub curentul de oxigen se transformă prin oxidare în oţel, care
având greutatea specifică mai mare decât a fontei se scufundă, lăsând locul altor cantităţi de
fontă, astfel încât se produce o autoagitare permanentă.
Avantajele elaborării în convertizoare sunt: productivitatea mare, construcţie
simplă, investiţii reduse şi amortizare rapidă, cheltuieli de exploatare reduse.
Dezavantajele constau în: instalarea convertizoarelor lângă furnale datorită utilizării
fontei lichide, puritate scăzută a oţelului etc.
În figura 4. c este prezentată schema simplificată a convertizorului cu oxigen.
Fig. 4.c. Reprezentarea simplificată a convertizorului cu oxigen
Timpul de afinare este de 10 ¸ 20 min. degajânduse un gaz bogat în CO şi o
cantitate de cca. 11 kg. praf / tona de oţel.
Gradul de afinare este controlat cu ajutorul flăcărilor de la gura convertizorului. Se
pot elabora oţeluri nealiate cu un conţinut de C cuprins în intervalul 0,01 ¸ 0,75 %.
La suprafaţa băii, metalul în contact cu oxigenul se oxidează, formând o cantitate
mare de FeO şi mai mică de oxizi ai elementelor însoţitoare (SiO2, MnO, P2O5, CO).
Presiunea cu care se introduce oxigenul face ca baia metalică să se agite continuu, oxizii de
fier formaţi se amestecă în toată masa lichidă de fier.
Există două categorii de oxidări:
directă (contactul Fe şi elementele însoţitoare cu oxigenul)
indirectă (contactul dintre elementele însoţitoare cu FeO de la oxidarea directă)
Elaborarea oţelului în cuptorul cu vatră (Siemens Martin)
Procedeul de elaborare SiemensMartin constă în afinarea fierului vechi cu ajutorul
flăcării de gaz (păcură) întrun cuptor construit din material refractar suspendat pe un
schele metalic la înălţimea de 58 m pentru a permite aşezarea oalelor de turnare sub
jgheabul de evacuare. Cuptorul este prevăzut cu sistemul de preîncălzire inventat de W.
Siemens compus din camere cu grilaje din material refractar încălzite cu ajutorul gazelor de
ardere din cuptor.
Fig. 5. Procedeul de elaborare a oţelului SiemensMartin
Elaborarea oţelului în convertizorul KALDO
Convertizorul Kaldo a fost realizat în anul 1956 în Suedia de Kalling la Uzinele
Domnarvete (Suedia). Forma constructivă este prezentată în fig. 2.14, are axa înclinată,
executând o mişcare de rotaţie (n = 15 ÷ 30 rot/min) în timpul afinării lancea prin care se
introduce oxigenul este înclinată faţă de axa convertizorului cu 2÷20°.
1 – lancie
2 – orificiu de încărcare
3 – manta metalică
4 – căptuşeală refractară
5 – sistem de antrenare
6 – masă de metal lichid
Fig. 6. Convertizorul KALDO
Amestecarea mai bună a masei lichide şi oxidarea mai rapidă a elementelor
însoţitoare este o consecinţă a mişcării de rotaţie.
Căldura produsă este mai bine utilizată, minereul de fier şi fierul vechi putând
ajunge până la 2550%.
Procesul metalurgic este asemănător celui din convertizorul cu oxigen.
Pierderile de fier sunt mult mai mici, cantitatea de oţel elaborată putând ajunge la
92% din încărcătura metalică.
Prezintă unele dezavantaje si anume: are un consum specific de oxigen de 64
Nm 3 /tonă, mai mare faţă de convertizorul cu oxigen care consumă numai 40 Nm 3 /tonă, iar
durabilitatea căptuşelii refractare este mai redusă datorită vibraţiilor ce apar în timpul
mişcării de rotaţie şi un consum ridicat de energie la acţionare.
Elaborarea oţelului în convertizorul ROTOR
Acest convertizor a fost realizat
de Uzina Oberhausen în Germania în
anul 1958.
Execută o mişcare de rotaţie cu
n = 0,6 rot/min., insuflarea oxigenului
Fig. 7. Convertizorul ROTOR
1 – lance făcânduse prin doua conducte, una
2 – sistem de antrenare
intrând în baia metalică (O2 primar),
3 – role de sprijin
4 – orificiu de evacuare cealaltă în atmosfera cuptorului (O2
5 – hotă
secundar).
6 – suport
Oxigenul primar oxidează
elementele însoţitoare din fonta iar cel secundar CO degajat ducând la o încălzire
suplimentară. Presiunea şi debitul se reglează în funcţie de regimul metalurgic urmărit.
Fazele procesului metalurgic sunt asemănătoare cu cele de convertizorul cu oxigen
(LinzDonawitz).
Durata afinării este mai mare 50 ÷ 60 minute datorită cantităţii mari de deşeuri,
randamentul termic este mai bun permiţânduse utilizare de fier vechi si minereu până la
50 %.
Dezavantajele pe care le prezintă sunt un consum mai mare de oxigen cca. 90
3
Nm /tonă şi durabilitatea lancei (conductelor) şi a căptuşelii refractare mai reduse.
Procedeul de elaborare electric
a) Cuptoare cu arc cu încălzire directă cu încălzirea vetrei.
Cuptorul se compune dintro cuvă din tablă de oţel, cu vatra tot din tablă de oţel, ambele
fiind căptuşite la interior cu materiale refractare. Cuptorul este alimentat cu curent
alternativ trifazat. Este prevăzut cu un mecanism de basculare, care permite bascularea cu
până la 45° spre orificiul de evacuare şi cu până la 15° spre uşa de încărcare.
Arcul electric străbate toată coloana încărcăturii, formânduse între electrozii din boltă şi
vatra cuptorului având un randament termic de cca. 50 ¸ 70%. Dintre dezavantaje
menţionăm: construcţia greoaie şi deteriorarea frecventă a vetrei în exploatare. Elaborează
oţeluri aliate cu Wolfram. Faptul că vatra este încălzită face să se topească ferowolframul,
care fiind mai greu decât fierul se lasă pe vatră.
b) Cuptoare cu arc cu încălzire directă fără încălzirea vetrei (tip Herault).
Poate funcţiona cu 2 ¸ 3 electrozi cu alimentare de la transformatoare bifazate sau trifazate.
Arcul ia naştere prin încărcătură. Distanţa la topitură se menţine constantă cu ajutorul unei
scheme electrice. La imersionarea cărbunilor se produce scurtcircuit. Capacitate de
0,6 ¸ 3 tone/şarjă, U = 40 ¸ 200V, I = 300 ¸ 400 A, consum de electrozi de cca. 5 ¸ 10 kg /
tona de oţel, W = 700 kW×H.
Fig. 9. Cuptor cu arc cu acţiune directă fără încălzirea vetrei (Herault)
c) Cuptoare cu arc cu încălzire indirectă
Electrozii se află deasupra băii, arcul electric se formează deasupra încărcăturii, netrecând
prin baia metalică, căldura transmiţânduse acesteia prin radiaţie. Ca dezavantaje
menţionăm: randamentul scăzut, doar o parte din căldură fiind preluată de încărcătură şi
prezintă o încălzire neuniformă a metalului, iar electrozii rupţi ce cad în baie decarburează.
Cuptoarele se utilizează pentru topirea metalelor neferoase. Avantajul pe care îl prezintă
este că poate fi folosit atât curentul alternativ monofazic, sau curentul trifazic la orice
frecvenţa, cât şi reglarea precisă a temperaturii.
d) Cuptorul cu inducţie cu miez de fier
Este prezentat schematic în fig. 6. d. Furnizează căldură necesară topirii oţelului prin
curenţii Foucault induşi în masa metalului plasat în câmpul magnetic variabil al unei bobine
prin care trece curent alternativ. Acest cuptor funcţionează ca un transformator la care rolul
bobinei secundare îl îndeplineşte metalul supus topirii. Bobinajul primar U1, I1, n1 dă
naştere în miezul de fier unui flux magnetic, variabil în timp, care induce în baia metalică
d F
inelară (n2 = 1) o tensiune U2 ( U 2 = - = K × F × n 2 × f × 10- 8 ) , generând un curent I2.
dt
Acesta trecând prin încărcătura metalică de rezistenţă R, produce o cantitate de căldură
Q2 = I2 2×R×t care topeşte încărcătura. Cuptorul este neeconomic datorită volumului mic al
încărcăturii şi pierderilor mari de energie consumată prin încălzirea miezului de fier.
e) Cuptorul de inducţie fără miez de fier
Este prezentat schematic în fig. 6. e. În încărcătura metalică din creuzet se introduce o
tensiune U2 (prin intermediul unui circuit RLC variabil) care dă naştere curentului turbionar
I2 şi acesta prin efect caloric, căldura necesară procesului metalurgic.
P CT = K CT × f 2 × b 2
PCT puterea electrică constituită din curenţi turbionari
K – constanta de curent turbionar
F – frecvenţă
B – inducţia
Puterea totală de absorbţie de la reţea
P = U 1 I 1 × cos f
unde f factor de putere
Aceste cuptoare se utilizează la elaborarea oţelurilor aliate, inoxidabile, pentru
magneţi, pentru scule etc.
Durata unei şarje variază între 2…8 ore.
Avantajele acestui procedeu sunt :
elaborarea oţelurilor cu conţinut minim de impurităţi şi de calitate superioară;
utilizarea fierului vechi ;
realizarea temperaturilor foarte înalte ;
construcţie simplă ;
funcţionare cu întreruperi şi reglare uşoară (punere rapidă în funcţiune).
Pentru a se obţine oţeluri de calitate superioară din fontă de calitate inferioară
(fosforoasă) se utilizează procedee combinate de elaborare.
Aceste procedee constau în transferul oţelului dintrun cuptor în altul cu
următoarele scopuri :
economisirea combustibilului prin folosirea reacţiilor exoterme din convertizoare;
evitarea supraîncălzirii reţelei electrice ;
reducerea preţului de cost al oţelului.
Capacitatea obişnuită este de 0,75 ¸ 5 tone/şarjă.
La producerea aceleiaşi cantităţi de căldură se poate proceda astfel :
f mic, I mare – regim joasă frecvenţă (f = 50Hz)
f, I mijlociu – regim medie frecvenţă (f = 2000 Hz)
f mare, I mic – regim înaltă frecvenţă (f = 10 6 Hz), puterea absorbită mică
şi regimul cuptorului economic.
Încărcătura cuptorului se compune din componenta metalică, fondanţi. Componenta
metalică la rândul ei este formată din :
fier vechi + fontă
fier vechi + cărbune + fontă
fier vechi + minereu + carbură metalică
Fazele transformării sunt : topire, oxidare, reducere, oxizi fier, aliere.
Posibilitatea plasării lor în incinte de atmosferă controlată, vidate, asigură
posibilitatea obţinerii unor oţeluri de foarte înaltă calitate.
Durata unei şarje este 1,5+3h iar capacitatea poate varia între 10 kg şi 20 t.
