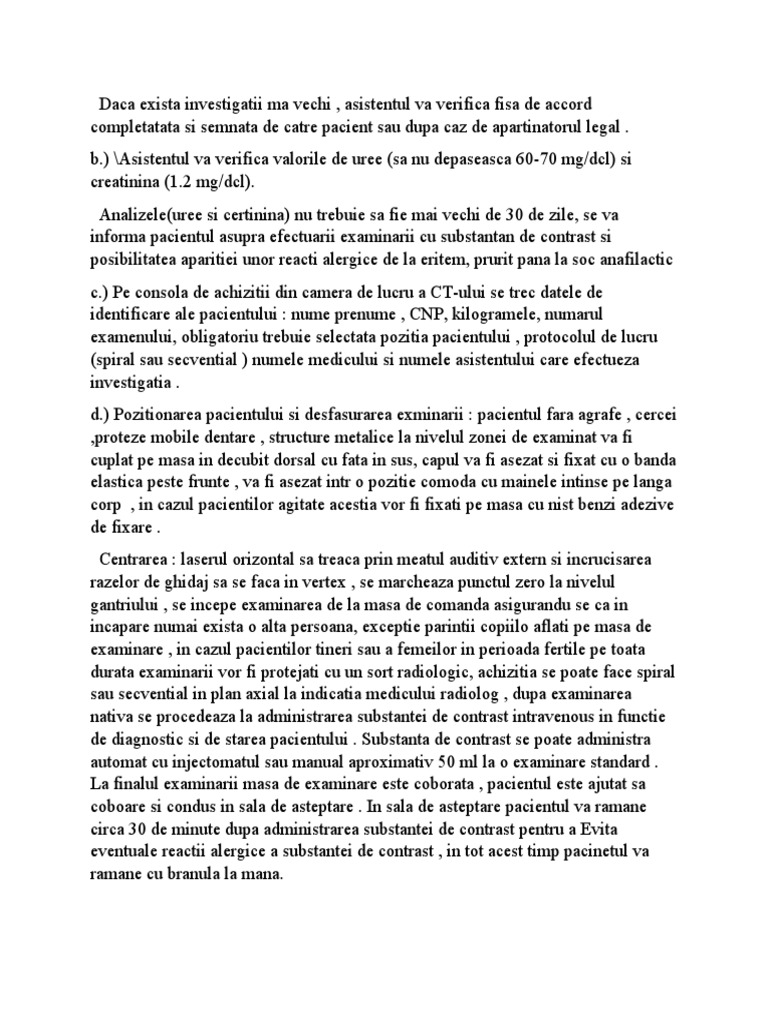

Daca exista investigatii ma vechi , asistentul va verifica fisa de accord
completatata si semnata de catre pacient sau dupa caz de apartinatorul legal .
b.) \Asistentul va verifica valorile de uree (sa nu depaseasca 60-70 mg/dcl) si creatinina (1.2 mg/dcl). Analizele(uree si certinina) nu trebuie sa fie mai vechi de 30 de zile, se va informa pacientul asupra efectuarii examinarii cu substantan de contrast si posibilitatea aparitiei unor reacti alergice de la eritem, prurit pana la soc anafilactic c.) Pe consola de achizitii din camera de lucru a CT-ului se trec datele de identificare ale pacientului : nume prenume , CNP, kilogramele, numarul examenului, obligatoriu trebuie selectata pozitia pacientului , protocolul de lucru (spiral sau secvential ) numele medicului si numele asistentului care efectueza investigatia . d.) Pozitionarea pacientului si desfasurarea exminarii : pacientul fara agrafe , cercei ,proteze mobile dentare , structure metalice la nivelul zonei de examinat va fi cuplat pe masa in decubit dorsal cu fata in sus, capul va fi asezat si fixat cu o banda elastica peste frunte , va fi asezat intr o pozitie comoda cu mainele intinse pe langa corp , in cazul pacientilor agitate acestia vor fi fixati pe masa cu nist benzi adezive de fixare . Centrarea : laserul orizontal sa treaca prin meatul auditiv extern si incrucisarea razelor de ghidaj sa se faca in vertex , se marcheaza punctul zero la nivelul gantriului , se incepe examinarea de la masa de comanda asigurandu se ca in incapare numai exista o alta persoana, exceptie parintii copiilo aflati pe masa de examinare , in cazul pacientilor tineri sau a femeilor in perioada fertile pe toata durata examinarii vor fi protejati cu un sort radiologic, achizitia se poate face spiral sau secvential in plan axial la indicatia medicului radiolog , dupa examinarea nativa se procedeaza la administrarea substantei de contrast intravenous in functie de diagnostic si de starea pacientului . Substanta de contrast se poate administra automat cu injectomatul sau manual aproximativ 50 ml la o examinare standard . La finalul examinarii masa de examinare este coborata , pacientul este ajutat sa coboare si condus in sala de asteptare . In sala de asteptare pacientul va ramane circa 30 de minute dupa administrarea substantei de contrast pentru a Evita eventuale reactii alergice a substantei de contrast , in tot acest timp pacinetul va ramane cu branula la mana. e.)elaborarea rezultatului : de regula rezultatul se elaboreaza in 24 de ore (numai cu acordul medicului sau in cazuri de urgenta rezultatul va fi elaborate pe loc in aproximativ 30 de minute ) rezultatele la examinarea CT constau in rezultat scris elaborate de medical radiolog , filme cu imaginile examenului efectuat , CD cu intregistrarea imaginilor obtinute .
2. EXAMINAREA CT A REGIUNII ABDOMINALE CU SUBSTANTA DE
CONTRAST
a.) 1. Prezentarea pacientului la serviciul de imagistica medicala cu fisa de
solicitare a examenului CT parafata de catre medical specialist curant 2. informarea in prealabil a pacientului asupa suprimarii consumului de alimente cu 4 ore inaintea efectuarii examenului precum si prezentarea de analize medicale de uree si creatinina recente in contextul administrarii de substanta de contrast . 3. identificarea si preluarea pacientului , verificarea recomandarii efectuarii examenului CT precum si analizele de uree si creatinina numai vechi de 30 de zile .Asistentul va solicita pacientului daca este cazul , documentele medicale precedente si scrisori medicale sau bilete de externare din spital 4. explicarea cu lux de amanunte a desfasurarii examenului CT precum si importanta respectarii indicatiilor de apnee 5. asistentul va efectua anamneza fondului alergic al pacientului , in cazul examinarilor radiologice la copii trebuie cerut consimtamantul scris al parintelui asupra desfasurarii investigatiei . 6. CT abdominala este de evitat daca inainte examinarii (4 ore inainte ) pacientul a efectuat un examen radiologic in care I s-a administrat substanta de contrast pe baza de bariu sau daca I sa efectuat un tratament ce are la la baza iod sau bismuth , bariul si bismutul sunt vizibile pe radiografii iar in cazul efectuarii unui examen CT fac dificial interpretarea investigatiei din cauza atefactelor generate . 7. asistentul informeaza pacientul asupra riscului de iradiere obligatia sa inregistreze doza de radiatie absorbita de pacient in urma examinarii si inregistrarea substantei de contrast utilizata . 8. pacientul va fi informat asupra mentinerii apneei post-inspir iar daca este necesar se va efectua un exercitiu inaintea inceprii examinarii . 9. dupa semnarea fisei de acord de catre pacient , acesta va fi invitat in sala de examinare 10. intimitatea pacientul va fi asigurata de un paravan unde acestia isi vor putea indeparta hainele din zona in care urmeaza a fi explorata imbracand un halat de unica folosinta , pacientul isi va indeparta si toate obiectele metalice : accesorii, ochelari , dispositive auditive , lucrari dentale metalice inclusiv orice obiect de piercing, deasemea pacientul trebuie sa stie ca in timpul examinarii anumite tatuaje realizate cu pigmenti metalici pot produce o senzatie de caldura locala
b.) Vericarea functiei renale si informarea pacientului de posibile reactii :
verificarea functiei renale se face prin verificarea valorile de uree si creatinina ( sub 2 mg/dcl ) .Pacientul va fi informat asupra posibilitatii aparitiei unor reactii alergice de la eritem , prurit , soc anafilactic c.) Introducerea datelor pacientului : asistentul introduce datele pacientului pe consola de achizitie :nume, prenume, CNP , varsta, sexul, greutatea , inaltime,numele medicului care solicita investigatia , numele medicului care va intrepreta rezultatele si numele asistentului , numarul si data investigatiei , se allege protocolul specific investigatiei regiunii abdominale sub indrumarea medicului radiolog , in prealabil au fost verificate si pregatite de catre asistentul medical seringa automata incarcata cu substanta de contrast si perfuzia conectata la seringa automata cu aerul scos din perfuzie, asistentul va pregati si masa de tratament .Masa tomografului va fi acoperita cu un material de unica folosinta d.) Pozitionarea pacientului si desfasurarea examinarii : pacientul este rugat sa se intinda pe masa tomografului in pozitie de decubit dorsal cu capul spre gantriu si sprijinit pe o tetiera , asistentul informeaza pacientul asupra senzatiilor pe care ar putea sa le aiba la substanta de contrast (gust metalic in gura , o usoara caldura la locul injectarii sau senzatia de caldura in tot corpul ) asitentul desigileaza toate consumbabile in prezenta pacientului apoi prinde o linie venoasa pe fata dorsala a mainii pacientului cu respectarea regulilor de asepsie si totodata informand pacientul asupra procedurii , verifica pozitia si permeabilitatea branulei prin atasarea unei seringi incarcata cu ser fiziologic si injectarea acestuia , dupa administrarea substantei de contrast pe toata durata examinarii pacientul is va mentine mainile in extensie deasupra capului sprijinite pe un suport din burete si se centreaza pacientul : linia orizontala axial ( un deget sub axila ) linia laterala sagital la mijlocul trunchiului , asistentul da punctul zero la aparat si paraseste camera tomografului.Examinarea cu contrast specifica regiunii abdominale presupune realizarea unui timp arterial la circa 20-25 de secunde de la inceperea injectarii si a unui timp venos in care achizitia este la aproximativ 70 – 80 de secundede la inceperea injectarii si a unui timp parenchimatos, parametrcii tehnici sunt de 75 miliamperi si 85 Kv, dupa terminarea examenului CT pacientul va fi deconectat de la injectomat si invitat in sala de asteptare . e.) Elaborarea rezultatului : asistentul va face reconstructia imaginilor achizitionate in plan axial sagital si coronal va realiza inregistrarea acestora pe CD si filme si apoi va transmite investigatia in arhiva clinicii , medicul radiolog va interpreta imaginile si va face un raport scris si parafat , rezultatul scris va fi disponibil in 24 de ore iar in cazul de urgenta medicala va fi trimis verbal imediat si in scris in aproximativ 1-2 ore , raportul impreuna cu CD -ul si filmele va fi furnizat doctorului pacinetului
3 EXAMINAREA TUBULUI DIGESTIV CU AJUTORUL RADIATIEI X SI A
UNEI SUBSTANTE DE CONTRAST (SULFAT DE BARIU )ADMINISTRATA PE CALE ORALA
a.) Pregatirea pacientului are o deosebita importanta deorece de calitatea ei
depind rezultatele obtinute , examenul tubului digestiv se face a jeun si dupa evacuarea prealabila a intestinului prin clisme sau purgative ,in diminineata examenului pacientul nu mananca nimic nu consuma lichide , nu fumeaza, nu isi adminstreaza medicamente care modifica secretia normala a glandelor digestive ,este indicat ca examenul radiologic al tubului digestiv sa fie realizat dimineata intre orele 7 – 11 , daca examenul radiologic nu se poate face decat dupa – amiaza bolnavul nu va manca cu 7 ore inainte . Pregatires psihica : se anunta pacientul cu 2 zile inainte , se informeaza pacientul ca trebuie sa respecte regulile generale privind realizarea examinarii si respectiv regimul alimentar , i se explica pacientului tehnica de investigatie pacientul trebuie sa completeze fisa de consimtamant si semneze. Pregatirea fizica : cu 1-2 zile inaintea examinarii pacientul va respecta un regim alimentar neflatulent si usor de digerat format din supe si paine prajita , seara in ajunul examinarii i se va efectua pacientului o clisma evacuatorie dupa ora 18 din ziua anterioara examinarii pacientul numai consuma alimente si isi poate administra carbune medicinal b.) Indicatiile examenului radiologic : - In cazuri suspecte de boala ulceroasa - In cazuri suspecte de tumori ale tubului digestiv - In cazuri suspecte de alte afectiuni cronice digestive - In cazuri suspecte de boli inflamatorii intestinale - Postoperator Contraindicatii relative : - In orice obstructiii totale sau partiale ale intestinului - Ulcer perforat - Abdomen acut - Stari de casexie - La femeile gravide in prima jumatate a sarcinii
26-2-2021
4. EXAMINAREA CT A TORACELUI NATIV
a.) Pregatirea fizica a pacientului :
1. Prezentarea pacientului pe sectia de radiologie si imagistica medicala pentru efectuarea examenului CT avand asupra sa foaia de observatie clinica sau fisa de solicitare a examenului CT parafata de catre medicul specialist curant , informarea in prealabil a pacientului asupra suprimarii consumului de alimente cu 4 ore inaintea efectuarii CT-ului precum si prezentarea analizei de uree sau creatinina numai vechi de 3 zile in scopul administrarii de substanta de contrast. 2. Identificarea si preluarea pacientului . 3. Asistentul va solicita pacientului unde este cazul documentele medicale precedente sub forma de rapoarte scrise , filme radiologice sau CD_uri ale investigatiilor imagistice efectuate, sau bilete de externare din spital. 4. Informarea pacientului si explicarea pacientului a desfasurarii examenului ct precum si respectarii indicatiilor de apnee . 5. Asistentul medical va efectua anamneza fondului alergic a pacientului si va cere consimtamantul asupra efectuarii examenului CT prin fisa de acord care va fi completata si semnata de catre pacient, in cazul unei paciente care alapteaza , asistentul ii va aduce la cunostinta ca in urmatoarele 24 de ore va fi obligata sa intrerupa alaptarea si sa recurga la alimentatia artificiala a sugarului . 6. CT-ul abdominal este de evitat daca inaintea examinarii (ultimele 4 ore ) pacientul a efectuat un examen radiologic in care i s-a administrat substanta de contrast de bariu sau daca i s-a administrat tratament ce are la baza bismut sau iod, bariului si bismutul sunt vizibile pe radiografii iar in cazul efectuarii unui examen CT fac dificila interpretarea investigatiei din cauza artefactelor generale . 7. Asistentul informeaza pacientul asupra investigatiei radio-imagistice ,asupra riscului de iradiere si are obligatia sa inregistreze doza de radiatie absorbita de pacient in urma examinarii si inregistrarea 8. Intimitatea pacientului va fi asigurata de un paravan unde pacientii isi vor putea indeparta hainele din zona in care urmeaza a fi explorata imbracand un halat de unica folosinta , se vor indeparta toate obiectele metalice inclusiv orice obiect de piercing , deasemenea pacientul trebuie sa stie ca in timpul examinarii anumite tatuaje realizate cu pigmenti metalici . b.) Introducerea datelor pacienetului : - asistentul medical introduce datele pacientului pe consola de achizitie : nume, prenume, CNP, varsta, greutate , inaltime, numele medicului care solicita investigatia , numele medicului radiolog care va interpreta rezultatele , numele asistentului care efectueaza investigatia, numarul,data, ora investigatiei - sub indrumarea medicului radiolog se alege metoda investigarii - masa tomografului va fi acoperita cu un material de unica folosinta c.) pacientul este rugat sa se intinda pe masa tomografului in pozitia de decubit dorsal cu mainile deasupra capului, picioarele intinse cu coapsele lipite intre ele si cu capul spre gantri (tubul CT-ului ) sprijinit pe o tetiera , urmeaza fixarea centrorului (laser ) si se centreaza pacientul : laserul orizontal sa treaca pe linia axiala, laserul vertical trece prin cartilajul tiroid ( la 5 cm cranial de furca sternala ), se realizeaza o topograma de fata ,asistentul da punctul 0 la aparat paraseste camera tomografului informand pacientului ca este supravegheat din camera de comanda si ii cere acestuia sa respecte toate indicatiile , procedura de inspir si expir din timpul examinarii , masa tomografului culiseaza in interiorul gantriului si incep procedurile de achizitie a imaginilor, achizitia se poate face secvential sau spiral in plan axial in inspir profund. Ferestrele de achizitie sunt cel putin doua , una pentru plaman si alta pentru mediastin, la terminarea achizitiei pacientul este ajutat sa se dea jos de pe masa tomografului d.) elaborarea rezultatului : asistentul va face reconstructia imaginilor achzitionate , va realiza inregistrarea acestora pe CD si filme urmand apoi sa transmita investigatia in arhiva clinicii , medicul radiolog ca interpreta imaginile si va face un raport scris si parafat , rezultatul scris va fi disponibil in 24 – 48 de ore , iar in cazul de urgenta medicala va fi transmis verbal imediat si scris in 2-4 ore , raportul impreuna cu CD-ul si filmele vor fi furnizate direct pacientului
5. EXAMINAREA IRM A CRANIULUI NATIV
a.) definirea IRM : investigatia prin rezonanta magnetica (IRM) este o
procedura de inalta performanta minim invaziva atraumatica, si radiofrecventa pentru obtinerea imaginilor multiplan de inalta rezolutie a corpului uman permitand evidentierea leziunilor cu precizie milimetrica b.) pregatirea psihica si fizica a pacientului : pacientul se prezinta la clinica cu un bilete de trimitere sau recomandare pentru a efectua investigatia , pacientul va fi informat asuptra suprimarii alimentatiei cu 2 ore inainte de examinare , pacientului i se va explica cu lux de amanunte si pe intelesul lui desfasurarea examinarii dupa care este rugat sa completeze fisa de acord si sa semneze ca doreste sa efectueze investigatia asumandu-si toate riscurile fiind in cunostinta de cauza , pacientul este invitat in sala de examinare si este rugat sa intre in cabina unde isi va schimba hainele personale cu un halat de unica folosinta si isa va indeparta toate obiectele metalice pe care le are asupra sa, pacientii care au in organism structuri metalice introduse chirurgical vor prezenta un document scris care sa ateste compatibilitatea lor cu campul magnetic, pacientii care au stimulator cardiac ,implanturi metalice si femeile insarcinate in primele 3 luni si ultimele 2 luni ale sarcinii nu au voie sa fac examenul IRM , pacientii care au proteza dentara mobila sunt sfatuiti sa o scoata inainte de a intra in campul magnetic , deasemenea pacientul stie ca in timpul examinarii anumite tatuaje realizate cu pigmenti metalici pot produce o senzatie de caldura locala c.) introducerea datelor pacientului : asistentul introduce toate datele pacientului in consola de achizitie , datele ce trebuiesc introduse in cazul examenului IRM sunt : - nume prenume, Cnp, varsta, sex, greutate, pozitia pacientului pe masa in timpul examinarii , tipul examinarii (protocolul de lucru ), numele medicului specialist care a recomandat investigatia, numele asistentului care efectueaza investigatia , numarul investigatiei data si ora d.) pozitionarea pacientului : dupa introducerea datelor pacientului asistentul pregateste sala de examinare si pozitioneaza pacientul : - masa de examinare va fi acoperita cu cearceaf de unica folosinta - pacientul se pozitioneaza pe masa in decubit dorsal in antena speciala a aparatului astfel incat planul medio-sagital sa fie perfect perpendicular pe suport , - pacientul este fixat cu ajutorul dispozitivelor din dotarea aparatului , pe toata durata investigatiei pecientul trebuie sa stea nemiscat - Pentru confortul pacientul acesta va primi casti sau buretei pentru urechi dupa caz si in mana o pompita de avertizare (buton de alarma ) pentru a putea semnaliza asistentului aparitia unui disconfort - Se deschide centrorul luminos (laseri ) si se centreaza pacientul la nivelul indicat de antena speciala , se da punctul 0 la aparat si se merge in camera de comanda pentru a porni examinarea - Se desfasoara o examinare (o achizitie ) nativa , este obligatoriu ca achizitia sa cuprinda toate cele 3 planuri : axial , sagital si coronal - La finalul examinarii pacientul este ajutat de asistent sa se dea jos de pe masa de investigatie - Pacientul se va imbraca cu hainele lui si va fi informat de intervalul de timp in care va primi rezultatul - In acest timp asistentul va proceda la efectuarea tuturor reconstructiilor pentru examenul desfasurat si va trimite examinarea in totalitate la consola de procesare unde se afla medicul radiolog care va redacta rezultatul scris e.) Elaborarea rezultatului : Asistentul va face filme si CD-ul cu intreaga examinare, rezultatul va consta in : - Filme - CD - Interpretare scrisa parafata de de medicul radiolog
12 – 03 – 2021
9. Radiografia renala simpla
a.) Definitie :radiografia renala simpla reprezinta o metoda imagistica ce
utilizeaza radiatia X pentru evaluarea regiunii abdomino-pelviene in care se proiecteaza organele aparatului urinar cu exceptia uretrei . Radiografia renala simpla furnizeaza informatii asupra aparatului urinar evidentiind morfologia rinichiului (dimensiunea , forma, pozitie , conturul si numarul de rinichi ) eventualele opacitati anormale care se proiecteaza pe aria renala (calcificari in parenchimul renal sau in caile de excretie ) .Vezica urinara dar si asupra elementelor din vecinatate Descrierea metodei : pacientul este asezat pe masa de radiografiat in pozitie decubit dorsal incidenta antero-posterioara , capul pacientului va fi sprijinit pe o perna , mainile vor fi mentinute pe langa corp , genunchii mult flectati sac de nisip sub varful picioarelor , tubul radiogen se afla situat deasupra bolnavului , fasciculul central patrunde pe linia mediana la nivelul ombilicului , distanta focar-film este de 0,8 – 1 metru, se folosesc filme radiologice cu dimenisiunea de 30 x 40 cm sau 35 x 43 cm in functie de constitutia pacientului . Coloana vertebrala a pacientului va fi orientata pe mijlocul casetei marginea superioara a casetei va cuprinde ultimele 2 coaste iar marginea inferioara va fi cu 2 cm sub simfiza pubiana , caseta va fi introdusa in masa bucky in modul portret respectand semnul de dreapta pacientului. Expunerea se face cu pacientul in apnee post-expir /inspir in functie de starea clinica a pacientului b. ) Conditiile pe care trebuie sa le indeplineasca o radiografie renala pentru a da siguranta intrepretarii sunt : - filmul trebuie sa aiba dimensiuni mari (30x40 sau 35 x 43 ) incat pe radiografia renala simpla sa se vada coasta 11 cea ce garanteaza ca nu lipsesc din cliseu polul superior al rinichilor cu capsula glandelor suprarenale si marginea superioara a simfizei pubiene - kilovoltajul trebuie sa fie ales astfel incat duritatea razelor x sa permita vederea muschilor psoas si conturul patratului lombelor care au acelasi coeficient de absorbtie ca si masa musculara c. ) Date anatomice : in 3 patrimi din cazuri la adult umbrele renale se vad corect pe radiografia renala simpla , ele se intind de la coasta 11 pana la apofiza lombei a 3-a , la femei umbrele renale sunt cu o jumatate mai jos decat la barbati , rinichiul drept are polul inferior mai globulos si coboara mai jos cu aproximativ 2 cm decat cel stang , la persoanele inalte marginea interna a rinichiului poate intretaia si depasi spre coloana vertebrala linia psoasului in timp ce la persoanele foarte scunde marginea interna poate fi usor depasita lateral departata de marginea psoasului , la copil umbrele renale au sediul mai jos decat la adult iar la sugar axul longitudinal este paralel cu coloana vertebrala , rinichii fiind globulosi , lungimea umbrei renale la adult este aproximativ de 12- 13 cm si latime 6 cm , la copii lungimea umbrei renale reprezinta aproximativ dimensiunea a 4 corpi vertebrali , bazinetul , uretrele , vezica urinara nu se vad pe radiografia renala simpla , in functie de caz se mai pot folosi radiografii renale simple in pozitii oblice cat si radiografii renale simple de profil d. ) pozitionarea pacientului : pacientul se prezinta cu foaia de observatie sau cu recomandarea asistentul identifica si preia pacientul , acesta este informat asupra desfasurarii examenului radiologic cu lux de amanunte dupa care completeaza fisa de acord prin care este de acord cu investigatia radiologica iar in cazul pacientelor acestea semneaza si o declaratie pe propria raspundere ca nu sunt insarcinate , ca nu suspecteaza vreo sarcina si se noteaza data ultimei menstre, asistentul inregistreaza datele pacientului in registrul laboratorului si introduce datele pacientului pe consola de achizitie cu nume , prenume, varsta, sex, CNP, greutate, inaltime, numele medicului care solicita investigatia, numele medicului radiolog care efectueaza investigatia si numele asistentului , numarul data si ora investigatiei , dupa introducerea datelor pacientului si setarea protocolului de lucru se alege caseta iar apoi asistentul invita pacientul in sala solicitandui sa inlature hainele ,accesoriile si orice obiect care poate infleunta imaginea radiologica , pacientul imbraca un halat de unica folosinta , asistentul aseaza pe masa radiologica cearceaful de unica folosinta , o perna care va fi imbracata deasemenea cu hartie si se va sprijinii capul pacientului , acxesta este invitat sa se intinda pe masa radiologica in decubit dorsal cu mainile pe langa corp usor indepartate de corp , picioarele usor flectate iar varful picioarelor sprijinite de un sac de nisip , distanta focar – film este de 1 metru , caseta este introdusa in masa bucky in modul portret si cu semn de dreapta , marginea superioara a casetei va cuprinde ultimel 2 coaste ale pacientului iar marginea inferiora a casetei va fi cu 2 cm sub simfiza pubiana (se poate efectua manevra de palpare a pacientului pentru identificarea ultimilor 2 coaste ) asistentul inchide usa laboratorului si efectueaza expunerea , asistentul solicita pacientului sa traga aer in piept sa expire apoi sa mentina respiratia expunerea facandu-se in apnee dupa expir e. ) elaborarea rezultatului : dupa terminarea investigatiei pacientul este invitat in sala de asteptare unde i se va comunica rezultatul atunci cand va fi disponibil , rezultatul va consta in film , rezultat scris parafat de medicul examinator si Cd.
PROBA PRACTICA
1. Prezentati tehnica de investigatie radiologica , radiografia craniului de
fata incidenta postero – anterioara
Pacientul se prezinta la clinica cu un bilet de trimitere sau
recomandare pentru a efectua investigatia , dupa ce a fost inregistrat la receptie pacientul este indrumat catre serviciul de imagistica si radiologie unde va fi preluat de catre asistentul de radiologie . Asistentul identifica si preia pacientul . Pregatirea psihica a pacientului : asistentul va informa pacientul cu lux de amanunte si pe intelesul lui tot cea ce trebuie sa stie in legatura cu desfasurea investigatiei apoi pacientul completeaza fisa de acord ca doreste sa faca investigatia asumandus-si toate riscurile fiind in cunostinta de cauza , in cazul femeilor insarcinate explorarile radiologice si imagistice sunt de evitat . Introducerea datelor : asistentul introduce toate datele pacientului in consola de achizitie , datele ce trebuiesc introduse : nume, prenume, CNP, greutate , inaltime, numele medicului care solicita investigatia , numele medicului radiolog care efectueaza investigatia, numele asistentului de radiologie , nr data si ora investigatiei . Tipul de investigatie : pozitia pacientului si desfasurarea examinarii . Alegerea protocolului de lucru : dupa introducerea datelor pacientului asistentul seteaza protocolul de lucru si alege caseta radiologica . Pregatirea fizica a pacientului : acesta este invitat in sala de expunere solicitandui sa inlature accesoriile personale si orice obiect care poate influenta imaginea radiologica apoi asistentul ii ofera un halat de unica folosinta , asistentul aseaza pe masa radiologica cearceaful de unica folosinta . Pozitia pacientului : pacientul este asezat pe masa de radiografiat in pozitia decubit ventral (sau pozitie sezanda ) cu antebratele in flexie palmele sprijinite pe masa , pacientul sprijina fruntea cu glabela lipita de caseta si pe mijlocul filmului , nasul este usor turtit, asistentul precizeaza pacientului ca nu trebuie sa se miste . Fixare : cu banda de fixare peste cap si sac de nisip sub glezne Caseta radiologica este introdusa in masa bucky in modul portret si cu semnul de dreapta respectand dreapta pacientului , marginea superioara a casetei depaseste capul cu 3-4 laturi de deget iar marginile laterale sunt la egala distanta de planul sagital , incidenta razei centrale este perpendiculara pe film intra deasupra protuberantei occipitale externe si iese prin radacina nasului , orientarea planului medio-sagital perpendicular pe film , distanta focar-film este de 70 – 100 cm (recomandat 75 cm ) dimensiunea filmului radiologic necesar 24 x 30 cm in lung sau 18 x 24 cm in lat . Asistentul inchide usa laboratorului si efectueaza expunerea , dupa efectuarea expunerii asistentul ajuta pacientul sa coboare dupa masa . Elaborarea rezultatului : dupa terminarea investigatiei pacientul este invitat in sala de asteptare unde i se va comunica rezultatul atunci cand va fi disponibil , asistentul ia caseta va merge in camera de developare unde va introduce filmul in aparatul de developat , dupa developare se verifica ca filmul sa aiba numarul din registru corespunzator pacientului , se pune filmul intr-un plic cu numele pacientului scris pe el si se inmaneaza pacientului .
2. Precizati tehnica de investigatie radiologica : radiografia de craniu
incidenta de craniu antero – posterioara Pacientul se prezinta la clinica cu un bilet de trimitere sau recomandare pentru a efectua investigatia , dupa ce a fost inregistrat la receptie pacientul este indrumat catre serviciul de imagistica si radiologie unde va fi preluat de catre asistentul de radiologie . Asistentul identifica si preia pacientul . Pregatirea psihica a pacientului : asistentul va informa pacientul cu lux de amanunte si pe intelesul lui tot cea ce trebuie sa stie in legatura cu desfasurea investigatiei apoi pacientul completeaza fisa de acord ca doreste sa faca investigatia asumandus-si toate riscurile fiind in cunostinta de cauza , in cazul femeilor insarcinate explorarile radiologice si imagistice sunt de evitat . Introducerea datelor : asistentul introduce toate datele pacientului in consola de achizitie , datele ce trebuiesc introduse : nume, prenume, CNP, greutate , inaltime, numele medicului care solicita investigatia , numele medicului radiolog care efectueaza investigatia, numele asistentului de radiologie , nr data si ora investigatiei . Tipul de investigatie : pozitia pacientului si desfasurarea examinarii . Alegerea protocolului de lucru : dupa introducerea datelor pacientului asistentul seteaza protocolul de lucru si alege caseta radiologica . Pregatirea fizica a pacientului : acesta este invitat in sala de expunere solicitandui sa inlature accesoriile personale si orice obiect care poate influenta imaginea radiologica apoi asistentul ii ofera un halat de unica folosinta , asistentul aseaza pe masa radiologica cearceaful de unica folosinta . Pozitia pacientului : in decubit dorsal membrele superioare dealungul copului , capul in pozitie medie se rezeama cu occipitalul pe caseta . Fixare cu banda de fixare peste cap . Orientarea planului sagital perpendicular pe caseta Incidenta razei centrale perpendiculara pe caseta intra prin mijlocul liniei interorbitare , distanta focar – film este de 75 cm , dimensiune film 24 x 30 cm in lung marginea superioara a filmului intrece capul cu 2 laturi de deget iar marginile laterale la egala distanta de planul sagital . Asistentul inchide usa laboratorului si efectueaza expunerea , dupa efectuarea expunerii asistentul ajuta pacientul sa coboare dupa masa . Elaborarea rezultatului : dupa terminarea investigatiei pacientul este invitat in sala de asteptare unde i se va comunica rezultatul atunci cand va fi disponibil , asistentul ia caseta va merge in camera de developare unde va introduce filmul in aparatul de developat , dupa developare se verifica ca filmul sa aiba numarul din registru corespunzator pacientului , se pune filmul intr-un plic cu numele pacientului scris pe el si se inmaneaza pacientului .
3. Prezentati tehnica de investigatie radiologica : radiografia craniului de
profil
Pacientul se prezinta la clinica cu un bilet de trimitere
sau recomandare pentru a efectua investigatia , dupa ce a fost inregistrat la receptie pacientul este indrumat catre serviciul de imagistica si radiologie unde va fi preluat de catre asistentul de radiologie . Asistentul identifica si preia pacientul . Pregatirea psihica a pacientului : asistentul va informa pacientul cu lux de amanunte si pe intelesul lui tot cea ce trebuie sa stie in legatura cu desfasurea investigatiei apoi pacientul completeaza fisa de acord ca doreste sa faca investigatia asumandus-si toate riscurile fiind in cunostinta de cauza , in cazul femeilor insarcinate explorarile radiologice si imagistice sunt de evitat . Introducerea datelor : asistentul introduce toate datele pacientului in consola de achizitie , datele ce trebuiesc introduse : nume, prenume, CNP, greutate , inaltime, numele medicului care solicita investigatia , numele medicului radiolog care efectueaza investigatia, numele asistentului de radiologie , nr data si ora investigatiei . Tipul de investigatie : pozitia pacientului si desfasurarea examinarii . Alegerea protocolului de lucru : dupa introducerea datelor pacientului asistentul seteaza protocolul de lucru si alege caseta radiologica . Pregatirea fizica a pacientului : acesta este invitat in sala de expunere solicitandui sa inlature accesoriile personale si orice obiect care poate influenta imaginea radiologica apoi asistentul ii ofera un halat de unica folosinta , asistentul aseaza pe masa radiologica cearceaful de unica folosinta . Pozitia pacientului : pacientul este asezat in pozitia decubit ventral (sau pozitie sezanda ) umarul este ridicat din partea in care este intors capul , bratul flectat cu mana rezemata pe masa si capul intors cu 90 de grade , regiunea temporo – parietala este rezemata pe mijlocul casetei iar linia inter-orbitara perpendiculara pe caseta . Fixare cu banda de fixare peste cap si sac de nisip sub umarul ridicat si sub glezne, incidenta razei centrale perpendiculara pe caseta intra la un lat de deget deasupra mijlocului liniei bazale , orientarea planului medio sagital perpendicular pe film , distana focar – film 75 cm , dimensiue film 24x 30 cm in lat, marginea superioara a filmului depaseste capul cu 2 laturi de deget iar marginea anterioara si posterioara la distanta egala . Asistentul inchide usa laboratorului si efectueaza expunerea , dupa efectuarea expunerii asistentul ajuta pacientul sa coboare dupa masa . Elaborarea rezultatului : dupa terminarea investigatiei pacientul este invitat in sala de asteptare unde i se va comunica rezultatul atunci cand va fi disponibil , asistentul ia caseta va merge in camera de developare unde va introduce filmul in aparatul de developat , dupa developare se verifica ca filmul sa aiba numarul din registru corespunzator pacientului , se pune filmul intr-un plic cu numele pacientului scris pe el si se inmaneaza pacientului . 4. Prezentati tehnica de investigatie radiologica : radiografia craniului incidenta axiala (Hirtz 1 )
Pacientul se prezinta la clinica cu un bilet de trimitere sau
recomandare pentru a efectua investigatia , dupa ce a fost inregistrat la receptie pacientul este indrumat catre serviciul de imagistica si radiologie unde va fi preluat de catre asistentul de radiologie . Asistentul identifica si preia pacientul . Pregatirea psihica a pacientului : asistentul va informa pacientul cu lux de amanunte si pe intelesul lui tot cea ce trebuie sa stie in legatura cu desfasurea investigatiei apoi pacientul completeaza fisa de acord ca doreste sa faca investigatia asumandus-si toate riscurile fiind in cunostinta de cauza , in cazul femeilor insarcinate explorarile radiologice si imagistice sunt de evitat . Introducerea datelor : asistentul introduce toate datele pacientului in consola de achizitie , datele ce trebuiesc introduse : nume, prenume, CNP, greutate , inaltime, numele medicului care solicita investigatia , numele medicului radiolog care efectueaza investigatia, numele asistentului de radiologie , nr data si ora investigatiei . Tipul de investigatie : pozitia pacientului si desfasurarea examinarii . Alegerea protocolului de lucru : dupa introducerea datelor pacientului asistentul seteaza protocolul de lucru si alege caseta radiologica . Pregatirea fizica a pacientului : acesta este invitat in sala de expunere solicitandui sa inlature accesoriile personale si orice obiect care poate influenta imaginea radiologica apoi asistentul ii ofera un halat de unica folosinta , asistentul aseaza pe masa radiologica cearceaful de unica folosinta . Pozitia pacientului : pacientul este asezat pe masa de radiografiat in pozitie decubit dorsal cu membrele superioare dealungul corpului capul in extensie fortata ( hiperextensie ) se sprijina cu vertexul pe mijlocul casetei iar planul orizontal al craniului este paralel cu caseta se poate realiza si in pozitie sezanda cu capul pe spate in extensie fortata . Fixare se aseaza saci de nisip sub umeri Incidenta razei centrale perpendiculara pe caseta intra la mijlocul liniei care uneste cele 2 unghiuri ale mandibulei si iese prin vertex , daca posibilitatea de extensie a pacientului este redusa raza centrala se inclina caudo-cranial 10 – 15 grade pentru a iesi tot prin vertex . Orientarea planului medio sagital perpendicular pe film , distanta focar – film 80 cm , dimensiunea filmului 18 x 24 cm in lung in cazul pacientilor cu gat scurt pentru a micsora hiperextensia , caseta se va ridica usor in partea craniala , marginea superioara a filmului depaseste capul cu 2 laturi de deget iar marginile laterale la egala distanta de planul sagital . Asistentul inchide usa laboratorului si efectueaza expunerea , dupa efectuarea expunerii asistentul ajuta pacientul sa coboare dupa masa . Elaborarea rezultatului : dupa terminarea investigatiei pacientul este invitat in sala de asteptare unde i se va comunica rezultatul atunci cand va fi disponibil , asistentul ia caseta va merge in camera de developare unde va introduce filmul in aparatul de developat , dupa developare se verifica ca filmul sa aiba numarul din registru corespunzator pacientului , se pune filmul intr-un plic cu numele pacientului scris pe el si se inmaneaza pacientului .
7 - 05 – 2021
TOMOGRAFIE COMPUTERIZATA
Ct face parte din de motede imagistice care opereaza diferentierea corpurilor
anatomice pe baza criteriilor , Ct este o metoda relativ recenta care umbina utilizarea razelor x cu calculatorul . Spre deosebire de radiologia conventionala razele x se utilizeaza in obtinerea imaginii Ct este o metoda imagistica de obtinere a sectiunilor axiale prin utilizarea sursei de radiatii a unor detectori situati in opozitie Ct se bazeaza pe 2 principii Tomografia poate fi efectuata pe film unic in caseta simpla sau poate fi simulata cu mai multe filme situate paralel la anumite distante de 0.5 – 1 cm corespunzatoare straturilor de tesuturi care sunt radiografiate cu o singura expunere . Scopul CT este de a produce o imagine a unei sectiuni transversale a organismului , acest lucru este realizat prin rotirea unui fascicul subtire in evantai de raze X de jur imprejurul pacientului si masarurarea intensitatii acestuia de partea cealalta a corpului pacientului . Imaginile obtinute in cazul unei anumite orientari a fasciculului poarta numele de proiectie , cu ajutorul CT se masoara coeficientul de atenuare liniara dintre tub si detectori , coeficientul de atenuare reprezinta gradul in care razele X isi reduc intensitatea atunci cand traverseaza anumite structuri si tesuturi . Fenomenul de paralaxa , paralaxa reprezinta fenomenul de separare a elementelor unei imagini sumate , imaginea radiologica a unei structuri complexe (mediastin) rezulta din sumatia imaginilor tuturor organelor situate in calea fasciculului de raze x , separarea acestor organe (care anatomic se gasesc in planuri diferite ) se face pe baza proiectiei oblice reusindu-se astfel sa se obtina imagini pentru fiecare parte a corpului, daca se roteste bolnavul sau se deplaseaza tubul radiogen obiectele situate pe planuri diferite isi schimba pozitia intre ele prin fenomenul numic paralaxa , daca incercam separarea planurilor obiectul care se deplsaseaza cel mai putin este cel situat mai aproape de detector , schema de ansamblu a unei unitati CT cuprinde : 1. Sistemul de achizitie a datelor 2. Sistemul de procesare a datelor 3. Sistemul de vizualizare si stocare a datelor 4. Sistemul de comanda a ansamblului
1.Sistemul de achizitie a datelor cuprinde :
1. Tunelul sau gantry are o deschidere cu un diametru de 54- 70 cm datorita unor motoare auxiliare si cu scopul de a elimina pe cat posibil deformarea imaginii se poate inclina anterior si posterior cu 15 – 40 grade , in acest fel fasciculul incident respecta principiul de a fi permanent sau perpendicular pe planul de achizitie . Tunelul este acea parte din echipament care gazduieste compact : a.) tubul de raze x care este de inalta frecventa si este de maxim 150 kilovolti si 500 mA anodul tubului de radiogen este rotativ si este montat pe o pastila de grafit pur cu scopul absorbtiei si disiparii caldurii ,peretii tubului radiogen sunt din sticla si ceramica b.) Detectorii rotativi reprezinta sistemul de receptare a fasciculului atenuat adica reprezinta sistemul de achizitie a datelor , detectorii transforma radiatia reziduala in semnal electric pe care masurat digitalizat si stocat se foloseste pentru reconstructia de imagine Detectorii sunt de 2 tipuri : - Solizi - Cu gaz (xenon) Pentru o buna functionare a echipamentului la pornire se procedeaza la : - Incalzirea tubului pentru protectia lui si pentru a asigura un fascicul incident cu parametrii preconizati - Calibrarea detectorilor pentru a fi adusi la nivelul 0 In raport cu tipul si genratia de echipament numarul de detectori variaza ( 500 - 2000 ) precum si suprafata unui detector ( 1 – 2.5 mm patrati ) cu cat numarul de detectori est mai mare pe unitatea de suprafata numarul de determinari ( de achizitii ) primare este mai mare si in final se obtine o imagine mai buna c.) Stativul se poate inclina in functie de planul sectiunii d.) Circuitele sau sistemele de racire e.) Sistemele de colimare (ingustare ) , colimarea este automatata , sistemele de colimare a fascicului elimina aproape complet radiatia secundara , regleaza dimensiunea fasciculului si reduce indirect efectul de proiectie conica , sunt 2 sisteme de colimare : - La iesirea din tub (la emisia fasciculului incident ) - La intrarea in detector , grosimea minima este de 1 mm si maxim de 10 mm f. )filtrele realizeaza omogenizarea fascicului elimina radiatile moi si sunt diferite dupa regiunea explorata 2. Masa mobila (patul) pe care este asezat pacientul calitatile ei sunt apreciate in functie de viteza cu care poate introduce pacientul in gantry si precizia cu care vine la o anumita distanta , se poate ajusta in inaltime pentru a modifica pozitia pacientului se poate deplasa in sens cranio-caudal sau caudo-cranial 3. Calculatorul unde se stocheaza datele De retinut : in timpul unei interventii prin CT pacientul este pozitionat pe o masa glisanta atasata la scanerul CT care este un dispozitiv de forma circulara , scanerul CT trimite razele x prin zona corpului care urmeaza a fi examinata , sursa de radiatii si complexul de detectori se rotesc in jurul bolnavului , tubul radiogen emite raze x in timpul rotatiei (tubul , detectorii si mecanismul de rotatie sunt incluse in gantry ) fiecare rotatie a scanerului dureaza mai putin de o secunda si ofera o imagine in sectiune transversala a regiunii de examinat , datele de masura culese in gantry sunt transferate intr- un calculator de viteza mare si putere medie care le prelucreaza , imaginea finita este realizata pe un monitor video incorporat in masa de comanda de unde se monitorizeaza si toate functiile aparatului , operatiunile de prelucrare de imagine se efectueaza pe masa de comanda sau pe accesorii legate direct sau prin retele de transmisie de date , toate imaginile sunt salvate ca un grup pe un calculator si pot fi supuse post-procesarii in vederea obtinerii de reconsctructii in orice plan utile pentru medic in vederea stabilirii diagnosticului , deasemenea ele pot fi imprimate pe film si scrise pe un CD . Bazele fizice si tehnice ale CT-ului , spre deosebire de radiologia conventionala unde imaginea este rezultatul impresionarii directe a filmului radiologic formarea imaginii CT comporta 3 timpi diferiti : - Scanarea cu fasciculul colimat de raze X - Reconsttructia imaginilor - Conversia imaginii numerice Metoda de obtinere a imaginilor CT se bazeaza pe 3 procese distincte : 1. Achizitia de datea cuprinde masuratori individuale ale atenuarii razelor X dealungul unei singure linii prin spatiu ( acestea se numesc proiectii ) la fiecare grad unghiular din cele 360 totalitatea proiectiilor obtinute formeaza un profil de atenuare , totalitatea profilelor obtinue formeaza date brute pentru obtinerea unei imagini corespunzatoare unei sectiuni . Principiul de obtinere a valorilor de atenuare Preluarea Profilele de atenuare constau din semnalele diferitilor detectori din pozitii definite (grade unghiulare ) in momente cunoscute (pozitii temporale ) Profilul de atenuare reflecta proprietatile de atenuare ale corpului scanat la diferite unghiuri Viteza de masurare a proiectiilor determina viteaza de reconstructie a imaginii . 2. Reconstructia imaginilor : detectorii transforma radiatia |X in semnal electric , acesta este corectat cu eliminarea inomogenitatilor si a efectului de intarire fiind codificat in valori de atenuare , datele brute sunt prelucrate de sistemul electronic in imagini cu tonuri de gri variabile in functie de gradul de atenuare intre alb (atenuare maxima coeficient de absorbtie maxima si tesuturi dense ) si negru (atenuare minima coeficient de absorbtie minim si tesuturile cele mai putin dense ) avand multiple nuante de gri intermediare Principiul de reconstructie a imaginii cuprinde : - Prelucrarea initiala cand datele achizitionate sunt corectate - Filtrarea pentru marginile neclare ale obiectelor - Reproiectarea : transpunerea datelor prelucrate intr – o matrice biddimensionala care reprezinta planul de sectiune al pacientului , fiecare proiectie (profil de atenuare ) este calculata , matricea are 512 x 512 pixeli sau 1024 x 1024 pixeli (elemente picturale) fiecarui pixel ii corespunde o valoare de densitate ce corespunde uni voxel , reconstructia imaginilor presupune transformarea computerizara a semnalelor electrice in corespondente densiometrice pe o matrice de referinta prin tehnica pixelilor , este conditionata de existenta unor componente ale sistemului necesar transformarii matematice a datelor de achizitie in elemente vizuale (nuante de gri ) afisate pe un monitor ,dupa cateva etape de corectie datele obtinute numite date primare reprezinta profilele de atenuare a 500 – 2300 proiectii pentru fiecare rotatie a tubului de 360 grade , fiecare proiectie este formata din 500 – 900 valori de atenuare reconstructia imaginii din aceste date debuteaza cu selectarea campului de vizualizare FOV , fiecare raza emisa ce traverseaza acest camp de vizualizare este folosita la reconstructia imaginii, reconstructia utilizeaza ca element de baza pentru calculi voxelul iar pentru afisare pixelul. Pixel este un element al imaginii fiind cea mai mica unitate de imagine bidimensionala . Voxel este un element de volum care corespunde unui pixel deci corespunde Fiecare imagine CT este compusa dintr o matrice de elemente ale carei marime variaza de la 256 x 256 pixeli pana la 1024 x 1024 , marimea voxelului depinde de marimea matricei de campul de vizualizare selectat si de grosimea sectiunii , coeficientul de atenuare al fiecarui punct al imaginii este obtinut prin calcularea mediei valorilor de atenuare ale tuturor razelor ce traverseaza acest punct . Corespondenta dintre nuantele de gri si densitateat tisulara , fiecare pixel si voxel primeste o valoare numerica in functie de gradul de atenuare generat de stricturile interceptate de voxel De retinut : dimensiunea unui pixel nu depinde de grosimea sectiunii si este aleasa prin stabilirea dimensiunii matricei , grosimea sectiunii este data de colimarea fascicului de raze x la emisie . Toate aceste proiectii genereaza o imagine slab definita ( cu contururi imprecise ) cea ce impune o filtrare matematica datele obtinute fiind denumite date filtrante , reconstructia se face online pentru fiecare raza emisa datele razelor mutliple se sumeaza pe parcursul achizitiei , in acest fel se scade la maxim timpul de reconstructie , campul de vizualizare se caracterizeaza prin dimensiunile sale in milimetrii si prin factorul de marire relativ raportat la marimea maxima a campului de vizualizare , campul de vizualizare este diferentiat de campul scanerului care reprezinta o zona de achizitie localizata redusa . Ochiul uman nu poate distinge decat un numar limitat de nuante de gri ( 40 -100 ) in consecinta exista o diferenta neta intre nr de densitati si valorile percepute de ochiul uman , acest lucru impune utilizarea unor ferestre de vizualizare care permit diferentierea structurilor cu densitati aproapiate aceste ferestre de vizualizare sunt definite prin : - Largime care influenteaza contrastul imaginii si reprezinta diferenta dintre densitatea cea mai mica si cea mai mare din imagine - Centrul ferestrei sau nivelul ferestrei care determina luminozitatea imaginii , reducerea largimii ferestrei mareste contrastul imaginii 3. Post procesarea si stocarea imaginilor
