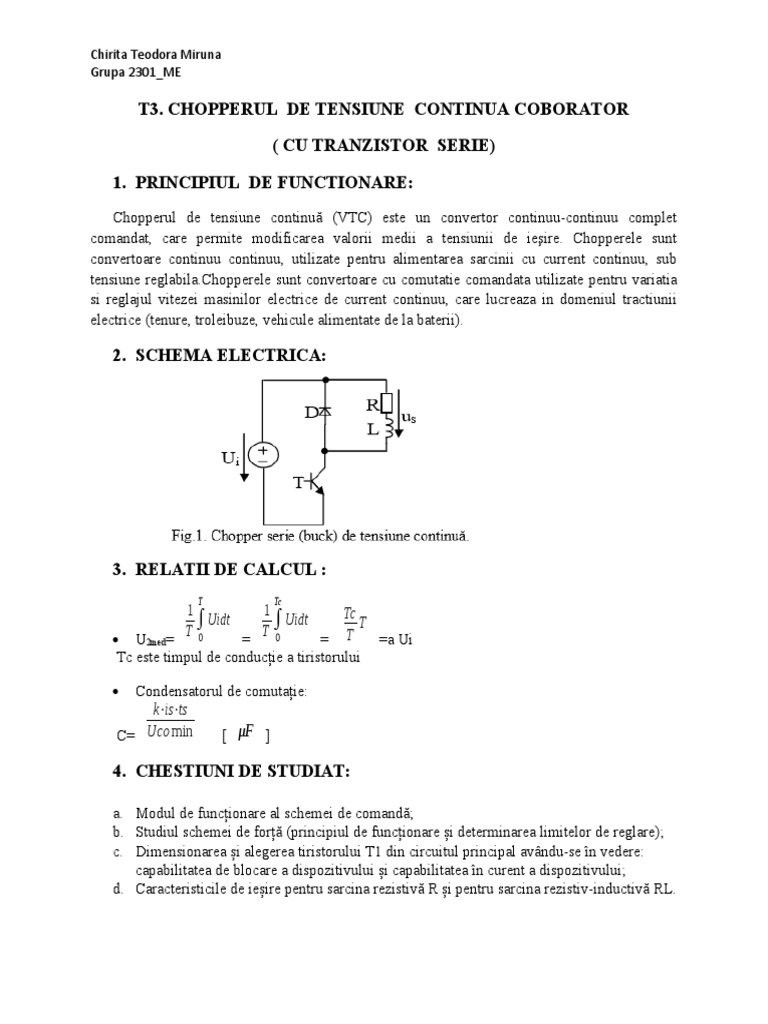

T3. CHOPPERUL DE TENSIUNE CONTINUA COBORATOR

( CU TRANZISTOR SERIE)

1. PRINCIPIUL DE FUNCTIONARE:
Chopperul de tensiune continuă (VTC) este un convertor continuu-continuu complet
comandat, care permite modificarea valorii medii a tensiunii de ieşire. Chopperele sunt
convertoare continuu continuu, utilizate pentru alimentarea sarcinii cu current continuu, sub
tensiune reglabila.Chopperele sunt convertoare cu comutatie comandata utilizate pentru variatia
si reglajul vitezei masinilor electrice de current continuu, care lucreaza in domeniul tractiunii
electrice (tenure, troleibuze, vehicule alimentate de la baterii).

2. SCHEMA ELECTRICA:

3. RELATII DE CALCUL :
T Tc
1 1 Tc
∫ Uidt ∫ Uidt T
 U2med= T 0 = T 0 = T =a Ui
Tc este timpul de conducție a tiristorului

 Condensatorul de comutație:
k⋅is⋅ts
C= Uco min [ μF ]

4. CHESTIUNI DE STUDIAT:

a. Modul de funcționare al schemei de comandă;

b. Studiul schemei de forță (principiul de funcționare și determinarea limitelor de reglare);
c. Dimensionarea și alegerea tiristorului T1 din circuitul principal avându-se în vedere:
capabilitatea de blocare a dispozitivului și capabilitatea în curent a dispozitivului;
d. Caracteristicile de ieșire pentru sarcina rezistivă R și pentru sarcina rezistiv-inductivă RL.
Chirita Teodora Miruna
Grupa 2301_ME

5. MODELAREA PSIM:
Datele introduse în Psim :

 Tensiunea de intrare:100+10*N= 100+10*4=140 V

 Sarcina RL: R=10 Ω ; L=5mH;
 Frecvența = 50Hz

Figura 1. Schema Psim

Chirita Teodora Miruna
Grupa 2301_ME

5.1 FORME DE UNDA:

5.2 ARMONICI FFT :

Chirita Teodora Miruna
Grupa 2301_ME

6. OBSERVATII SI CONCLUZII :

a. Deseori, găsim chopperele ca sursă de alimentare cu tensiune reglabilă pentru

invertoare.
b. Chopperele au ca avantaj randamentul ridicat si inertie redusa.
c.În intervalele de timp în care tranzistorul este blocat se observă ca tensiunea prin
sarcină este nulă, ceea ce conduce la o tensiune efectivă mai mică, de unde si numele
de “chopper” (taietor) de tensiune.
d.Deasemenea, curentul prin sarcina sufera variatii exponentiale crescatoare si
descrescatoare. Crescatoare atunci cand tranzistorul este in conductive, iar descrescatoare
atunci cand tranzistorul este blocat.
e.Tensiunea la ieşire poate fi reglată prin modificarea raportului ciclic α. În regim permanent
tensiunea medie la bornele inductivităţii L este nulă (UL=0).
