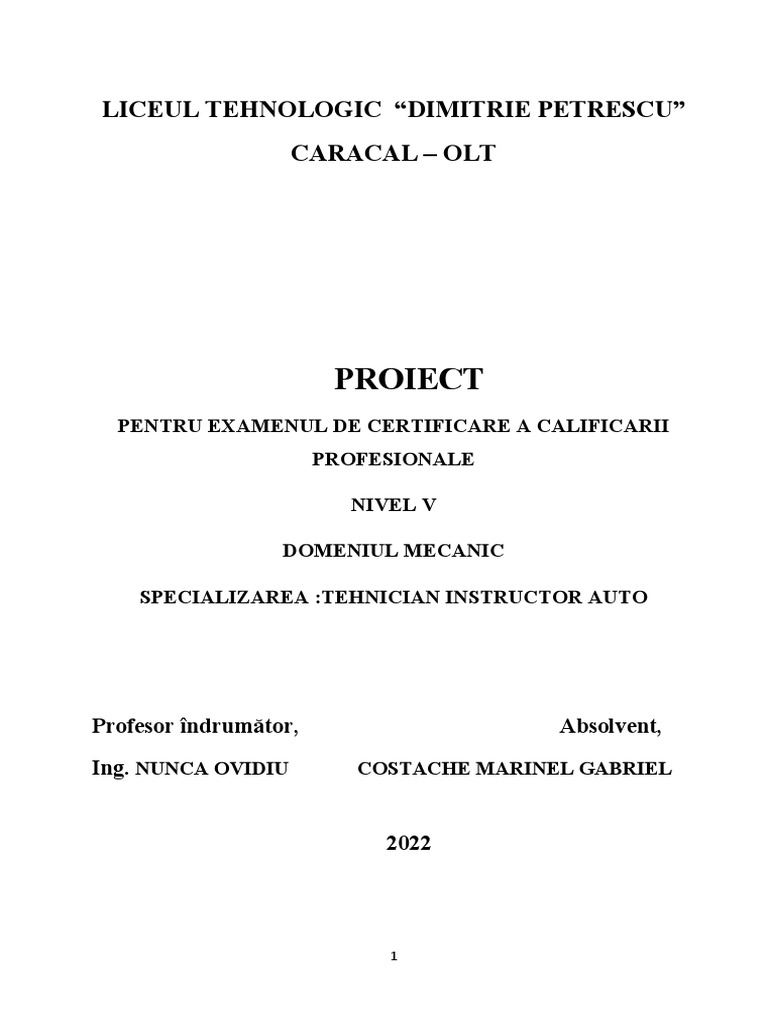

CARACAL – OLT
PROIECT
PENTRU EXAMENUL DE CERTIFICARE A CALIFICARII
PROFESIONALE
NIVEL V
DOMENIUL MECANIC
2022
1
LICEUL TEHNOLOGIC “DIMITRIE PETRESCU”
CARACAL – OLT
TEMA:
ARBORI COTIŢI
2022
2
CAPITOLUL I - MEMORIU JUSTIFICATIV
Daca una din aceste organe mobile nu ar fi, nu s-ar putea transforma
miscarea rectilinie – alternativa a pistonului in miscare de rotatie a arborelui cotit
care pune in functionare automobilul.
3
Deci aceste organe mobile au un rol foarte mare, in motor fiind parti
componente impreuna cu organele fixe cu care sunt complete.
4
CAPITOLUL II
ARBORI COTIŢI
Forma arborelui cotit depinde de: numarul si poztia cilindrilor, numarul fusurilor
manetoane. ordinea de funcionare a motorului si sistemul de echilibrare a
motorului.
Arborele cotit are un numar de fusuri paliere de obicei egal cu numarul cilindrilor
plus unul: acesta mareste rigiditatea lui, insa duce la cresterea greutatii si a
5
lungimii, iar prelucrarea este mai dificila ; fusurile paliere sunt plasate pe aceeasi
axa geometrica. Iar latimea lor este diferita. Numarul fusurilor manetoane este egal
cu cel al cilindrilor la motoarele in linie si redus lajumatate la motomele in V (SR
211: D 2156 MTN 8R si 12-1-0 V8DT). Fusul maneton impreuna cu cele doua
brate manetoane frmeaza manivela.
Diametrul fusurilor de biela este mai mic ca cel al fusurilor paliere.
Decalarea fusurilor manetoane (intre ele) se face in funcie de numarul lor.
Asigurand prin aceasta o funcționare uniforma a motorului si o echilibrare a
arborelui cotit: precum si umplerea uniforma a cilindrilor si deci succesiunea
timpilor utili.
Astfel, la motoare cu patru cilindri in linie. in patru timpi, decalarea este de 1800
intre fusurile manetoane. deci si a manivelelor (720 : -1-): manetoanele centrale
sunt decalate cu 180grade fata de cele extreme.
Ordinea de functionare (succesiunea curselor utile) este 1-3-4-2 la Cielo.
Dacia 1310 si Volkswagen: 1-2-4-3 la ARO 2-1-0 si 1-4-3-2 la OLICIT.
Motoae1e cu sase cilindri in linie, in patru timpu, au decalarea fusurilor manetoane
la 120 grade deci, ordinea de funționare este 1-5-3-6-2-4 si mai rar 1-4-2-6-3-5.
La motoarele cu opt cilindri in V, unghiul de decalare este de 90 grade (720 : 8),
dar sunt articulate doua biele pe cate un fus maneton: ordinea de functionare
(succesiunea timpilor utili) va fi 1-5-4-2-6-3-7-8.
Fig.1
6
Arborele cotit, turnat din fontă nodulară, este prevăzut cu:
- cinci fusuri paliere care formează axa arborelui;
- patru manetoane, care servesc la prinderea bielelor;
- flanşă cu şapte găuri filetate care serveşte la prinderea volantului;
- bucşă din bronz, care are rolul de a sprijini capătul arborelui de
ambreiaj;
- gaură filetată unde se înşurubează gheara de pornire manuală (racul) sau
şurubul obturator;
- canale de ungere pentru paliere şi manetoane.
Două semiinele distanţiere 10, cu grosimi cuprinse între 2,28 mm şi 2,43 mm,
au rolul de a prelua jocul longitudinal al arborelui cotit.
Date tehnice principale:
- diametrul manetonului:
cota nominală
43, 98 mm
cota de reparaţie
43, 75 mm
-0.02 mm
-0.02 mm
7
- jocul longitudinal al arborelui cotit 0.044 la 0.16 mm
8
Date tehnice principale:
-0.029 mm
- diametrul alezajului în piciorul bielei 20
-0.041 mm
+0.011 mm
- diametrul alezajului în capul bielei 47.614
+0
Arborele cotit se confectioneaza din otel aliat prin forjare sau din fonta cu
grafit prin turnare. Dupa prelucrare fusurile se trateaza termic – calire si revenire
dupa ce se rectifica pe masini de rectificare .
Materialul din care se confecționeaza arborele cotit este otel aliat (D 797-05, Fiat,
BMW, Wolkswagen), prin forjare sau din fonta cu grafit nodular (ARO, Dacia
1310, SR-211), prin turare. Dupa prelucrare, fusurile se trateaza termic-calire
superficiala cu CIF si revenire - dupa care se rectifica pe maini de rectificat arbori
cotiti.
Ovalitatea si conicitatea admisibila a fusurilor este de 0,005 mm la
autoturisme
9
Forma arborelui cotit depinde de : numarul si pozitia cilindrilor, numarul
fusurilor manetoane si ordinea de functionare a motorului. Numarul fusurilor
paliere este egal cu numarul cilindrilor plus unu.
Fusurile sunt pe aceeasi axa, iar latirea este diferita. Numarul fusurilor
manetoane este egal cu al cilindrilor. Fusul maneton cu doua brate manetoane
formeaza manivela. Decalarea fusurilor manetoane se face in functie de numarul
lor.
10
CAPITOLUL III
Arborii cotiţi se rebutează când sunt rupţi, fisuraţi şi răsuciţi peste limitele
admisibile.
11
La verificarea între vârfuri a încovoierii arborelui se are în vedere starea
orificiilor de centrare, pentru a se elimina posibilitatea introducerii de erori din
cauza găurilor de centrare, (bătaia radială a palierelor de capăt nu poate depăşi
valoarea de 0,05 mm). Odată cu verificarea încovoierii se verifică şi bătaia axială a
flanşei pentru fixarea volantei.
12
Fig. 3 Indreptarea arborilor cotiti prin ecruisare locala: a,b – zonele ecruisarii;
c,d –zonele ecruisarii la arborele intreg; 1- arbore cu cama rotativa; 2- ciocan
vibrator; 3- arbore cotit
13
între valoarea cea mai mare şi cea mai mică a diametrelor, măsurate în plane de
secţiune perpendiculare pe axele geometrice ale fusurilor paliere şi manetoane.
Valorile minime măsurate sunt cele care impun treapta de reparaţie sau
recondiţionarea prin aducerea la diametrul nominal.
CAPITOLUL IV
14
NORME DE TEHNICA SECURITĂŢII MUNCII
15
-utilajele din hala si ateliere vor fi bine fixate, legate la pamant, dotate cu
dispozitivele de protectie in buna stare
-carpele, caltii si alte materiale textile folosite la curatarea si stergerea pieselor sau
a mainilor vor fi depuse in cutii metalice cu capac si evacuate in locuri stabilite in
acest scop pentru a fi arse sau ingropate
Repararea autovehiculelor
-se interzice desfundarea conductelor de benzina sau motorina prin suflarea cu gura
17
-spalarea si degresarea pieselor mici se va face numai cu detergenti in cuve
speciale, amplasate in locuri corespunzatoare
-se interzice scoaterea din hala a autovehiculelor la care nu s-a efectuat un control
al sistemelor de siguranta rutiera(directie,frana,semnalizare luminoa-sa)
-la montarea si demontarea arcurilor se vor folosi clesti sau scule speciale
-in locurile pentru umflarea pneurilor trebuie sa se afiseze la loc vizibil tabelul cu
presiunile admise pe tipuri de automobile, precum si intructiunile specifice de
protectia muncii
18
-in incaperi cu pericol de incendii si explozii sunt interzise: fumatul, intrarea cu foc
deschis, cu piese sau materiale incandescente, producerea de scantei, lovirea a doua
scule feroase si folosirea echipamentului de lucru din materiale sintetice
CAPITOLUL V
REGLEMENTĂRI PROFESIONALE
19
Ordinul nr. 574/2005 din 01 Aprilie 2005 privind organizarea si
desfasurarea examenului pentru obtinerea permisului de conducere
(2) Fac exceptie de la prevederile alin. (1) absolventii cursurilor de pregatire pentru
obtinerea permisului de conducere pentru categoriile Tv si/sau Tb, precum si
militarii in termen, elevii si studentii institutiilor de invatamant din sistemul
national de aparare, ordine publica si siguranta nationala, care pot sustine examenul
la serviciul public comunitar pe a carui raza teritoriala isi are sediul unitatea de
invatamant respectiva.
20
2. cel putin 21 de ani, pentru categoriile D, DE, Tb si Tv si subcategoriile D1 si
D1E;
b) fisa de scolarizare (anexa nr. 2) care contine datele de stare civila ale
candidatului, forma de pregatire teoretica si practica realizata de unitatile autorizate
pentru categoriile sau subcategoriile pentru care se solicita examinarea, completata
prin dactilografiere si semnata de candidat, pe care se aplica o fotografie color a
acestuia in spatiul special destinat;
c) fisa medicala;
d) avizul psihologic;
21
i) copia permisului de conducere, in cazul persoanelor care solicita obtinerea unei
noi categorii sau subcategorii;
(4) Proba practica cuprinde testarea conducerii unui autovehicul in poligon si/sau,
dupa caz,in trafic, atat in localitati, cat si in afara acestora, inclusiv dupa lasarea
serii.
22
preventiva si a elementelor de mecanica, precum si un chestionar cu reguli
specifice pentru categoria D.
(2) Proba teoretica cuprinde in mod obligatoriu notiuni din urmatoarele domenii:
b) Conducatorul auto:
c) Drumul:
23
- riscurile de conducere legate de starea diferita a carosabilului si mai ales variatiile
acestuia in functie de conditiile atmosferice si de vizibilitate;
24
(3) Dispozitii specifice referitoare la categoria A, respectiv la subcategoria A1.
25
h) citirea unei harti rutiere, planificarea unui itinerariu, inclusiv folosirea sistemelor
de navigatie electronice (facultativ);
26
ART. 10. - (1) Examinarea persoanelor in ceea ce priveste cunoasterea
regulilor de circulatie se desfasoara in sali adecvate acestei activitati, stabilite prin
dispozitie a sefului serviciului public comunitar.
CAPITOLUL VI
27
OBIECTIVELE PEDAGOGICE ALE PREGĂTIRII ÎN
MESERIE.
Obiectivele pedagogice, dupa cum se stie, se refera la schimbarile ce
trebuie sa se produca în constiinta si conduita elevilor, la rezultatele pe care
trebuie sa le obtina acestia în activitatea didactica prin parcurgerea programelor
scolare si care finalmente, vizeaza dobândirea competentei.
Pentru a primi certificatul de calificare, un absolvent de scoala
profesionala sau de liceu tehnic, de-a lungul studiilor va trebui:
- sa-si însuseasca limbajul de specialitate si sa foloseasca termenii
corect din punct de vedere al semnificatiei si al structurii gramaticale ;
- sa cunoasca semnele conventionale, simboluri, scheme si
semnificatia acestora pentru a le identifica, interpreta si folosi corect si cu
usurinta în documentatia tehnica a domeniului pentru care se pregateste;
- sa foloseasca manuale, prospecte, tabele, diagrame, STAS-uri,
relatii de calcul, cunostinte si informatii însusite la obiectele de studiu, uzitate în
rezolvarea problemelor si îndeplinirea sarcinilor de munca;
- sa recunoasca într-o schita sau desen obiectele sau sistemele
tehnice reprezentate si sa execute el însusi aceste reprezentari atunci când este
necesar;
- sa-si formeze gândirea tehnica si imaginatia spatiala la un nivel
care sa-i permita sa înteleaga si sa explice: configuratia generala, structura si
relatiile dintre partile componente ale obiectelor si sistemelor tehnice cu care
lucreaza;
- sa mânuiasca obiectele tehnice, masini, instalatii, dispozitive,
mecanisme, scule, aparate de masura, verificare si control, cele mai frecvent
folosite în activitatea profesionala, sa le întretina si sa le pastreze corespunzator;
- sa cunoasca succesiunea operatiilor ce conduc la realizarea unui
obiect , reper, precum si materialele, utilajele ce se folosesc în acest scop si sa
stie sa execute operatiile respective;
- sa calculeze parametrii unei operatii tehnologice de care depinde
realizarea unui produs, sa-si reprezinte rezultatul pe care urmeaza sa-l realizeze;
- sa verifice si sa aprecieze calitatea rezultatelor activitatii, iar în
cazul rebuturilor, sa stabileasca atât cauzele cât si masurile ce trebuie adoptate
pentru evitarea acestora;
- sa-si formeze si sa-si consolideze obisnuinta de a respecta si
aplica regulile de munca, tehnica securitatii muncii, prevenirea si stingerea
incendiilor, protejarea mediului înconjurator .
28
SARCINILE MAISTRULUI INSTRUCTOR.
Îndeplinirea principiilor si obiectivelor din Legea învatamântului
depind si de maistrul instructor pentru pregatirea tehnico-practica a elevilor din
scolile de arte si meserii.
Maistrul - instructor este dirijorul tehnic al elevilor în scolile de arte si
meserii, în directiile :
a) cunoasterii si întelegerii bazelor stiintelor, a legaturii disciplinelor
fundamentale cu viata practica si felul cum se aplica legile lor în
principalele ramuri ale industriei ;
b) formarii la elevii a priceperilor si deprinderilor corecte a uneltelor
de munca cele mai simple, a masinilor corespunzatoare vârstei
scolare ;
c) orientarile generale asupra diferitelor profesiuni, pregatindu-i astfel
ca sa poata sa-si aleaga viitoare profesie în mod liber si constient, în
concordanta cu aptitudinile si înclinatiile lor ;
d) dezvoltarii interesului elevilor pentru tehnica, formându-le o
gândire tehnica, stiintifica.
Maistrul instructor trebuie sa-i determine sa-si însuseasca o serie de
obisnuinte de munca cum sunt :
· Obisnunta de a respecta disciplina în munca prin
punctualitatea în prezenta si încadrarea în norme de timp pentru
executarea lucrarilor planificate, prin respectarea întocmai a
dispozitiilor date si a regulilor de conduita în atelier.
29
· Obisnuinta de a respecta disciplina tehnologica adica de a
executa lucrarea conform cu desenul, fisa tehnologica si caietul
de sarcini de a folosi în mod corect si dupa destinatia lor
materialele, piesele, SDV - urile, masinile si utilajele.
· Obisnuinta de a executa lucrari de calitate, de a fi exigent si
de a sesiza greselile de executie proprie si a celor din jur.
· Obisnuinta de a tinde în permanenta spre cresterea
productivitatii muncii, prin aplicarea principiilor ergonomice,
în vederea eliminarii miscarilor inutile si reducerii oboselii.
· Obisnuinta de a respecta regulile de securitate si sanatate în
munca.
Maistrul instructor trebuie sa joace un rol de catalizator, de substanta
care înlesneste legatura între cunostintele însusite de elevi la :
-fizica ;
-tehnologie ;
-desen ;
-matematica ;
-chimie ;
-priceperile si deprinderile practice corecte de munca la orele de
practica.
Intre maistrul-instructor si elevii sai, trebuie sa se stabileasca relatii
de colaborare, de încredere si respect reciproc.
In aceste relatii maistrul instructor trebuie sa promoveze cu
consecventa, spiritul de dreptate în aprecierea rezultatelor muncii elevilor a
comportarilor, a participarii la realizarea obiectivelor de programme scolare.
Activitatea la orele de practica se desfasoara într-o forma specifica,
fata de obiectele de cultura generala si tehnologica, între 2 - 6 ore consecutiv.
In aceasta situatie maistrul instructor pe lânga faptul ca trebuie sa fie
un bun organizator, trebuie sa fie în stare sa gaseasca modalitatile de antrenare
a tuturor elevilor pe tot timpul zilei de lucru, de mentine interesul elevilor
pentru munca depusa, de a alterna cu ingeniozitate momentele de încordare
maxima cu cele de relaxare activa, de a gasi la un moment potrivit impulsul
stimulativ pentru mobilizarea la actiune, de a alterna cu grija munca cu odihna.
Succesul muncii sale pedagogice depinde si de cunoasterea elevilor
pe care îi instruieste si îi educa. Astfel, pentru un elev cu un temperament
coleric (impulsiv, cu multa energie) maistrul - instructor va trebui sa gaseasca
sarcini suplimentare spre a-i oferi posibilitatea consumarii energiei sale cu
folos, fara sa-i lase posibilitatea unor acte de indisciplina, care sa sustraga si pe
altii. În situatia ca un elev este mai lent în miscari (cu un temperament
melancolic), cu mai putina rezistenta fizica, cu un bagaj scazut de priceperi si
deprinderi practice, maistrul - instructor trebuie sa-i gaseasca sarcini pe masura
posibilitatilor sale sa-l ajute mai mult, sa-l îndrume mai atent, sa previna
efectele neputintei acestuia.
30
Daca maistrul-instructor si-ar trata elevii nediferentiat, ar ajunge la
concluzii false, ce ar determina masuri educative cu efecte negative.
De aici se desprinde concluzia ca este foarte necesar ca maistrul
instructor sa cunoasca materialul uman cu care lucreaza, pentru a aplica masuri
educative eficiente.
31
Experienta scolara a demonstrat ca nu este suficient ca un cadru
didactic sa fie pregatit numai din punct de vedere profesional al specialitatii
propriu - zise ci este necesar sa posede o buna pregatire pedagogica si metodica
în vederea instruirii si educarii elevilor.
Maistrul instructor trebuie sa cunoasca principiile învatamântului, sa
stapâneasca cele mai eficiente metode ale muncii instructiv-educative, formele
de organizare a învatamântului :
- sarcinile ;
- continutul ;
- caile de realizare a unui învatamânt de calitate.
In acest timp, activitatea practica trebuie sa fie accesibila
dezvoltarilor fizice si psihice, în conformitate cu particularitatile de vârsta.
Succesul obtinut în procesul instructiv-educativ se bazeaza foarte
mult pe cunoasterea elevilor. De obicei rezulta necesitatea cunoasterii profunde
a elevilor, pregatirea maistrilor-instructori cu metode de cunoastere a elevilor.
Se cunoaste faptul ca principala conditie a unei lectii bune este
eficienta ei pedagogica.
Aceasta presupune printre altele, determinarea justa a continutului ei
cât si a metodelor de predare, precum si a raportului just între toate partile
componente ale ueni lectii.
Toate acestea ca si alte cerinte evidentiaza necesitatea pregatirii
pedagogice si metodice a maistrilor- instructori. Pentru a umple acest gol
pedagogic si metodic din activitaea maistrilor -instructori este imperios necesar
ca o conditie esentiala:
a)Studierea manualului de pedagogie a metodicilor de specialitate,
reviste de pedagogie etc.
Un sprijin important în pregatirea pedagogica a maistrului -instructor
îl poate da activitaea în cadrul comisiilor metodice si cercurilor pedagogice.
Un larg schimb de experienta în ceea ce priveste modul de organizare
si desfasurare a unei lectii practice îl constituie interasistentele.
Aceasta participare reciproca la lectii între maistri-instructori si
profesorii de rehnologie, desen, matematica, fizica, chimie, constituie o cerinta
obiectiva pentru realizarea legaturii indisolubile dintre cunostintele teoretice si
practice.
b)În munca de pregatire a maistrului - instructor pentru lectie, se
disting doua etape:
Prima etapa trebuie sa înceapa înainte de deschiderea anului scolar.
Aceasta pregatire consta în:
v studierea amanuntita a programei scolare;
v consultarea cartilor tehnice, pedagogice si metodice;
v consultarea revistelor de specialitate;
v elaborarea planificarii calendaristice - care trebuie sa cuprinda
si lucrarile practice ce se executa.
32
În cea de a doua etapa pregatirea maistrului-instructor se refera la
munca înainte de a tine lectia practica.
Aceasta cuprinde:
Ø stabilirea scopului si continutului lectiei;
Ø alegerea metodelor si procedeelor de predare;
Ø alegerea pieselor pentru demonstrarea procedeelor de
munca si pentru lucrarile practice ale elevilor;
Ø pregatirea SDV-urilor;
Ø pregatirea documentatiei tehnice si a materialului intuitiv.
Înainte de a se trece la pregatirea lectiei noi, trebuie sa se analizeze
rezultatele lectiilor precedente, sa se clarifice în ce fel si în ce masura au fost
atinse scopurile didactice propuse, pentru a fi luate în consideratie lipsurile si
golurile în cunostintele, priceperile si deprinderile practice ale elevilor.
De regula, lectia trebuie sa înceapa cu:
-verificarea cunostintelor;
-verficarea priceperilor;
-verificarea deprinderilor practice dobândite de elevi în lectiile
precedente si cu sarcinile date pentru acasa.
O importanta deosebita o prezinta pregatirea pentru comunicarea
cunostintelor si formarea de priceperi si deprinderi noi practice, care trebuie sa
cuprinda urmatoarele:
a) stabilirea subiectului lectiei;
Acesta se ia din planificarea calendaristica.
Stabilirea subiectului este de o mare importanta întrucât determina
continutul si volumul de cunostinte, priceperi si deprinderi practice.
b)alegerea reperelor pentru aplicatii, trebuie sa se faca tinând cont
de subiectul si de scopul lectiei.
Aceste repere trebuie sa fie alese în raport cu nivelul de cunostinte
tehnice la care au ajuns elevii si cu posibilitatile tehnico-materiale existente în
atelierul-scoala.
c)continutul cunostintelor, priceperilor si deprinderilor practice noi.
Acestea urmeaza sa fie transmise în partea introductiva a lectiei si
trebuie sa fie bazate pe programa scolara, pe manual etc. Maistrul- instructor
trebuie sa studieze cu atentie:
-capitolele din manual;
-sa consulte cartile tehnice ale masinilor;
-sa cunoasca nivelul de cunostinte al elevilor legate de orele de
practica de la obiectele înrudite.
d)în timpul demonstrarii procedeelor de munca, maistrul-instructor
trebuie sa-si dea seama de eventualele greseli pe care le-ar putea comite
elevii, fapt ce îl determina sa faca unele recomandari tehnice.
Nu trebuie sa se uite respectarea instructiunilor de securitate si
sanatate în munca, în timpul demonstrarii procedeelor de munca.
33
Pregatirea exercitiilor de munca în etapa instructajului curent are o
mare importanta în cadrul lectiei.
Maistrul - instructor trebuie sa prezinte elevilor:
ü desenele;
ü fisele tehnologice;
ü piesa model;
ü SDV-urile necesare;
Pregatirea pentru partea finala a lectiei reprezinta o alta veriga
principala a lectiei în atelierul scoala.
Concluziile generale sunt determinate de modul de desfasurare a
lectiei. Dar este necesar ca ele sa fie formulate în mod precis si stiintific, pe
baza însemnarilor facute în caietul de observatii al maistrului-instructor.
34
BIBLIOGRAFIE
35
CUPRINS
BIBLIOGRAFIE……………………………………………………………..21
36
