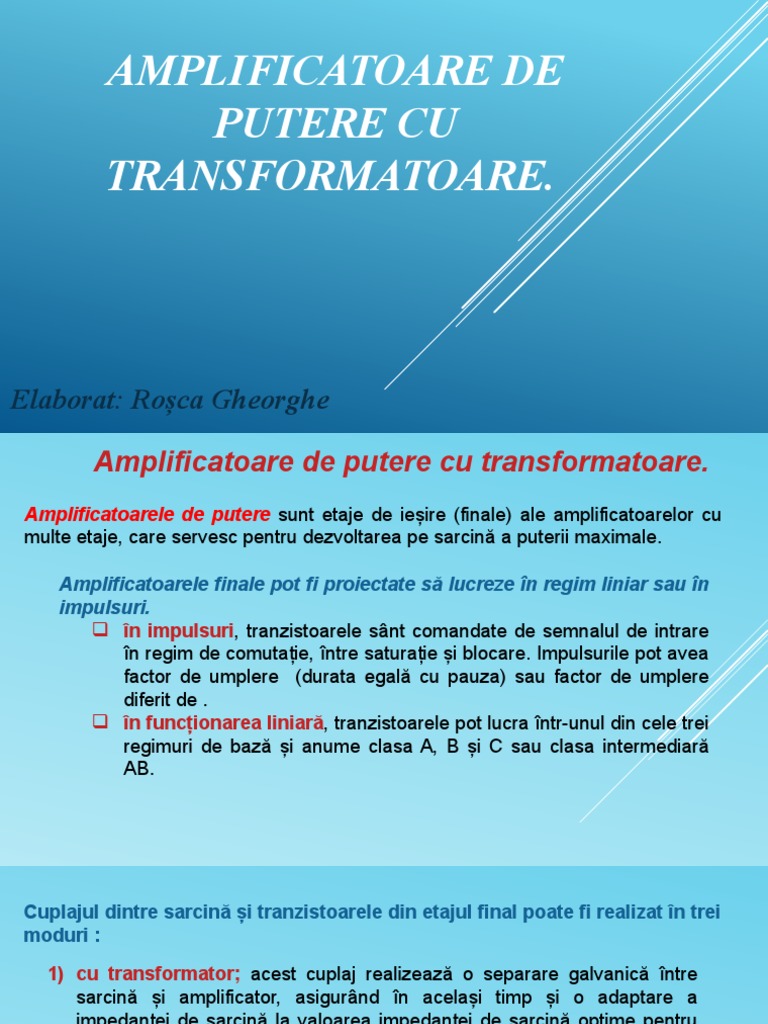

AMPLIFICATOARE DE

PUTERE CU
TRANSFORMATOARE.

Elaborat: Roșca Gheorghe

 Amplificatoare de putere cu transformatoare.
Amplificatoarele de putere sunt etaje de ieșire (finale) ale amplificatoarelor cu
multe etaje, care servesc pentru dezvoltarea pe sarcină a puterii maximale.

Amplificatoarele finale pot fi proiectate să lucreze în regim liniar sau în

impulsuri.
 în impulsuri, tranzistoarele sânt comandate de semnalul de intrare
în regim de comutație, între saturație și blocare. Impulsurile pot avea
factor de umplere (durata egală cu pauza) sau factor de umplere
diferit de .
 în funcționarea liniară, tranzistoarele pot lucra într-unul din cele trei
regimuri de bază și anume clasa A, B și C sau clasa intermediară
AB.
Cuplajul dintre sarcină și tranzistoarele din etajul final poate fi realizat în trei
moduri :
1) cu transformator; acest cuplaj realizează o separare galvanică între
sarcină și amplificator, asigurând în același timp și o adaptare a
impedanței de sarcină la valoarea impedanței de sarcină optime pentru
dispozitivul activ folosit, printr-o alegere judicioasă a raportului de
transformare;
2) cu condensator; acest cuplaj înlătură componenta continuă de tensiune
care poate apărea la ieșirea amplificatorului și care în multe cazuri este
inacceptabilă pentru sarcină ;
3) direct; acest cuplaj are avantajul de a înlătura din construcția
amplificatorului două elemente voluminoase și care introduc limitări în
banda de frecvențe a semnalelor ce pot fi amplificate. În cazul când este
necesară o componentă continuă nulă la ieșire, folosirea unor tensiuni
de alimentare simetrice față de masă este inevitabilă.
 Amplificatoare de putere clasa A cu transformator.

În fig. 1. este reprezentată schema amplificatorului de putere clasa A.

Acordarea sarcinii este efectuată folosindu-se transformatorul T. Deoarece
rezistența înfășurării primare a transformatorului de ieșire Rw1 este foarte
mică, dreapta de sarcină va fi aproape verticală. Sarcina în curent alternativ
este determinată de rezistența sarcinii raportată la înfășurarea primară:
¿ 𝑹𝒔
𝑹 =𝒓 𝒔 =
𝒔 𝟐
𝒌𝑻

unde este factorul de transformare al transformatorului de ieșire:

𝒘𝟐
𝒌𝑻 =
𝒘𝟏
 Fig.1. Amplificatoare de putere clasa A. Fig.2. Excursia punctului de funcționare
în planul caracteristicii de ișire.

Dreapta de sarcină în c.a. (caracteristica dinamică de ieșire) trece prin punctul de

repaos și intersectează axa UCE în punctul (fig.2.):
Deoarece puterea disipată pe RE poate fi trecută în pierderi, pentru a majora
randamentul va fi necesar de micșorat valoarea RE. Prin urmare, capacitatea Ce va
trebui să aibă valori foarte mari. Atunci când aceste valori sunt exagerat de mari ne
dezicem de condensatorul CE în schemă. Rezistența RE va fi aleasă de o valoare
foarte mică pentru a asigura stabilitatea funcționării amplificatorului și reducerea
zgomotului, formând reacție negativă.
Pentru amplificatoarele de putere clasa A pot fi menționate următoarele
avantaje:

 simplitatea modificării fazei tensiunii de ieșire;

 posibilitatea folosirii sursei de alimentare cu tensiune joasă, deoarece în
înfășurarea primară a transformatorului de ieșire în curent continuu căderea
de tensiune va fi foarte mică (datorită rezistenței mici) și .
Dezavantajele principale sunt:
 deoarece este folosită clasa A, randamentul maxim posibil va fi 50%;
 datorită curentului colectorului de repaos, care curge prin înfășurarea primară a
transformatorului de ieșire, regimul transformatorului este apropiat de saturație și
acest fapt aduce la distorsiuni neliniare esențiale;
 folosirea transformatorului este însoțită de:
 creșterea gabaritelor și masei,
 dependența parametrilor de frecvență, o sensibilitatea echipamentului la
câmpuri magnetice.
 Amplificatoare de putere în contratimp cu cuplaj prin
transformator.
În fig 3. este reprezentată schema amplificatorului putere în contratimp clasa В cu
cuplaj prin transformator. Schema este formată din două etaje cu punct neutru
comun și transformator de ieșire comun cu priză mediană în înfășurarea primară.
Pentru ca tensiunile de intrare pentru fiecare etaj să fie antifază, poate fi folosit un
transformator intrare cu priza mediană în secundar ( fig.3.).
Tranzistorele VT1 și VT2 funcționează pe rând în antifază amplificând câte o
alternanță a semnalului. În timpul alternanței pozitive VT1 va fi blocat și curentul iC1
va fi egal cu zero, iar VT2 va fi în regim activ direct și curentul iC2 va parcurge
semiînfășurarea primară
de jos a transformatorului de ieșire T2, și în înfășurarea secundară va fi indusă
tensiunea de ieșire. În timpul alternanței negative tranzistoarele își schimbă rolul.
Curentul înfășurării primare a transformatorului de ieșire va fi suma algebrică a
curenților colectoarelor: 𝒊𝟏 𝑻 𝟐 =𝒊 𝑪 𝟏 − 𝒊 𝑪 𝟐
 Fig.3. Amplificatoare de putere în contratimp cu cuplaj prin transformator.

în fig 4. sunt reprezentate formele de undă ale tensiunilor intrare uBE1, uBE2, ale
curenților de ieșire ale tranzistoarelor iC1, iC2 și ale transformatorului de ieșire i2T2 în
circuitul amplificatorului clasa B pentru semnal de intrare sinusoidal.
În amplificatoarele clasa B, adică fără polarizarea tranzistorelor, apar distorsiuni
neliniare datorită neliniarității caracteristicilor de intrare ale tranzistoarelor VT1 și VT2
la tensiuni mici (fig.5.). în așa mod, la nivelul zero, se formează o treaptă în
semnalul de ieșire. Pentru a exclude aceste distorsiuni, este folosită clasa AB. Prin
divizorul de tensiune R1 – R2 baza este slab polarizată. Schema amplificatorului de
putere în contratimp clasa AB este reprezentată în fig.6.
Pentru amplificatoarele de putere clasa В (AB), în comparație cu
cele de clasa A menționăm următoarele avantaje.
datorită clasei de funcționare valoarea maximă a randamentul este mult
mai mare și poate atinge 78,6%;
componentele de curent continuu ale curenților colectoarelor au sensuri
reciproc opuse prin înfășurarea primară a transformatorului T2 și
fluxurile magnetice, formate de ele, se compensează reciproc, evitând
saturația;
etajele sunt conectate în paralel în circuitul sursei de alimentare și, prin
urmare, nu este necesară sursă cu tensiune înaltă.

Dezavantajul principal este necesitatea unei perechi de tranzistoare

cu parametrii identici, la care se adaugă dezavantajele legate de
folosirea transformatoarelor (vezi fig.3.).
Sarcina de lucru:
1) Prezentați în caracteristica de ieșire a TB regimurile: de
saturație, activ normal și de blocare.
2) Care clasă de amplificare induce cele mai mari distorsiuni și de
ce? Prezentați grafic procesul de distorsionare.
3) În ce aplicații pot fi utilizate amplificatoare de putere clasa A cu
transformator? Iar cele de putere în contratimp cu cuplaj prin
transformator?
4) Care sunt principalele dezavantaje ale amplificatoarelor de
putere cu transformatoare?
