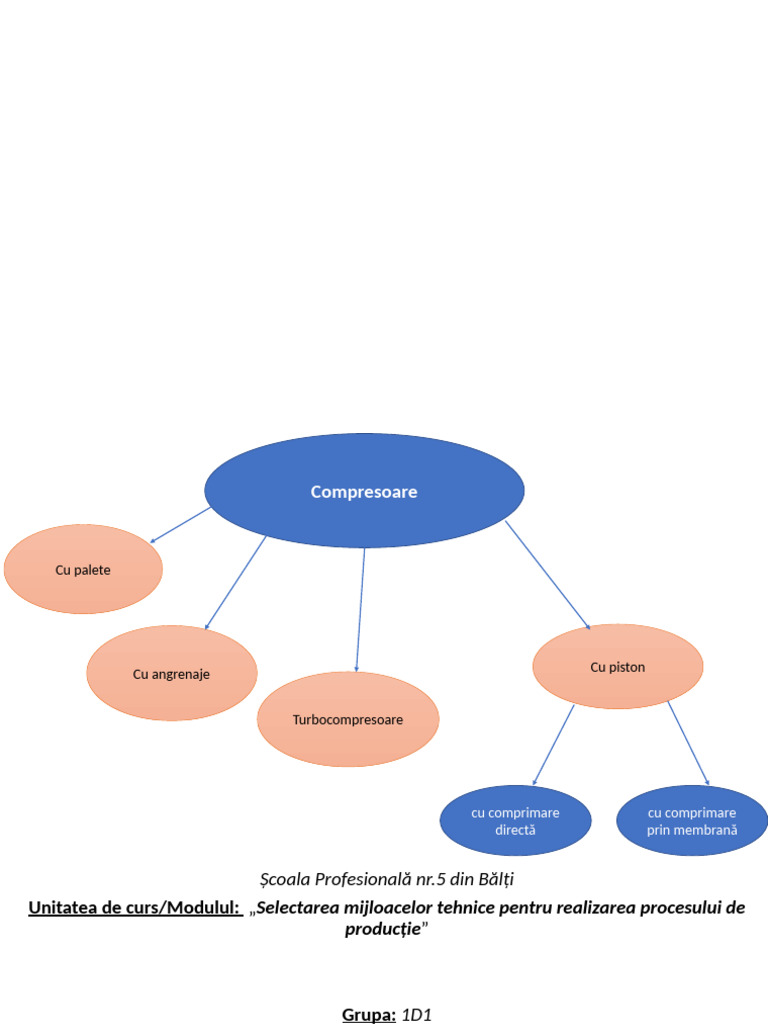

Compresoare

Cu palete

Cu angrenaje Cu piston

Turbocompresoare

cu comprimare cu comprimare
directă prin membrană
 Școala Profesională nr.5 din Bălți
Unitatea de curs/Modulul: „Selectarea mijloacelor tehnice pentru realizarea procesului de
producţie”

Grupa: 1D1

Tema: „Compresoare cu piston (cu comprimare directă).

 • Obiective:
• Să identificăm părțile componente din costrucția generală a compresorului cu piston (cu
comprimare directă);
• Să descriem principiul de funcționare a compresorului cu piston;
• Să identificăm avantajele și dezavantajele compresorului cu piston (cu comprimare
directă);
• Să identificăm aplicatiile compresoarelor cu piston (cu comprimare directă) în practica
curentă;
Analogii
• Un compresor are ca parte principală un cilindru 1 (prevăzut cu un sistem de
răcire cu aer (cu aripioare de răcire) sau cu apă (cu cămaşă de apă).
1
• În cilindru se montează pistonul 2, care este etanşat faţă de cilindru cu segmenţii
3
2 3

Cilindrul
1
• Cilindrul se termină cu carterul 4 (o cutie care închide mecanismul de antrenare)

4
• iar la cealaltă extremitate cu chiulasa 5 (un capac care închide camera de
comprimare din cilindru). galeriile de admisiune 6 şi de refulare 7

6 7

5
• În chiulasă se află supapa de admisiune 8 şi supapa de refulare 9. Supapele 8 şi 9 realizează comunicarea dintre cilindru şi
galeriile de admisiune 6 şi de refulare 7.
Supapele unui compresor cu piston sînt supape automate, adică se deschid şi se închid sub acţiunea forţelor de presiune ce acţionează pe feţele lor dinspre gazele din
cilindru şi, respectiv, din galeriile de admisiune sau refulare.

8 9
• Pistonul 2 este acţionat de un mecanism bielă-manivelă, din care pe fig. sînt
vizibile biela 10 şi manivela 11 a arborelui cotit.

10

11
• Părţile componente ale bielei sînt piciorul bielei 12 (care se articulează cu bolţul 13), tija bielei 14
(sau corpul bielei – cu lungimea între axe l) şi capul bielei 15, cu care se articulează (fixează) pe
arborele cotit (manivelă), operaţiune posibilă datorită secţionării capului bielei şi fixării capacului cu
şuruburi, după montarea pe arbore.

13
12

14

15
 5 6

4
1

2
PMS

PMI
 Principiul de funcționare al compresorului cu piston
Principiul de functionare al unui compresor cu piston, care este unul dintre cele mai populare tipuri de astfel de dispozitive, se
bazează pe transformarea energiei mecanice in energie de presiune, prin reducerea volumului unui gaz.

Procesul de funcționare
al unui compresor
implică:

absorbtia evacuarea
gazului

comprimarea
• Faza de absorbție a aerului este prezentată în Fig. a. Pistonul începe să coboare în
cilindrul din „punctul mort superior” spre „punctul mort inferior”. Când pistonul
se mișcă în jos, se creează un vid deasupra pistonului și aerul este aspirat în
cilindru prin supapa de admisie deschisă.

Supapele de aspirație și evacuare

se deschid și se închid sub
influența presiunii gazului.

Fig. a
Faza de comprimare și evacuare a aerului de înaltă presiune este prezentată în Fig. b. Pistonul se deplasează în sus din
„punctul mort inferior” spre „punctul mort superior” și comprimă aerul. Supapa de evacuare se deschide și aburul sub presiune
iese din compresor. Construcția cilindrului este astfel încât pistonul să nu atingă niciodată capul supapei, lăsând întotdeauna un
spațiu liber, numit „volum mort”.

Ultima etapă constă în evacuarea gazului

comprimat la presiunea dorită. Acesta
poate fi directionat spre rezervoare de
stocare, conducte sau echipamente care
folosesc aerul sub presiune.

Fig. b
Mișcarea pistonului este asigurată de un motor electric prin arborele cotit și bielă.
• Compresoarele cu piston se pot construi într-o treaptă de comprimare (fig. a), în
două trepte (fig. b) iar compresoarele industriale mari se construiesc cu mai multe.

În fig. b) se poate observa că

treapta a doua are un
diametru mai mic decât
treapta întâi.
Diametrul cilindrului de
comprimare este unul din
parametrii după care putem
identifica fiecare treaptă a
unui compresor cu piston în
practică.

fig. a)
Fig. b)
Compresoarele de aer cu piston sunt încă cele mai populare și sunt soluția optimă pentru
întreprinderi.
disponibilitatea compresoarelor cu
piston

ușurința de întreținere și reparații

Avantajele
compresoarelor cu
oferă o gamă largă de niveluri de
piston:
comprimare a aerului, de la 6-8
atmosfere și mai mari

Poate realiza valori de comprimare foarte

înalte (până la 1000 bar)
 Generează șocuri de presiune în
instalaii

Întroduce ulei în aerul comprimat

Dezavantajele
compresoarelor cu
piston:

Este zgomotos

datorită frecărilor înntre pise temperatura

aerului comprimat este foarte ridicată
• Compresoarele sunt preferate pentru siguranța în utilizare.
• Versiunile ce au un grad ridicat de compresie sunt utilizate cel mai frecvent in
fabricile de productie.
Industria auto, atelierele de
reparații,
vopsirea vehiculelor,

Unul dintre principalele domenii în care

compresoarele sunt utilizate în afaceri în
alimentarea uneltelor pneumatice. șlefuirea în ateliere de
producție

pentru montarea
acoperișurilor
