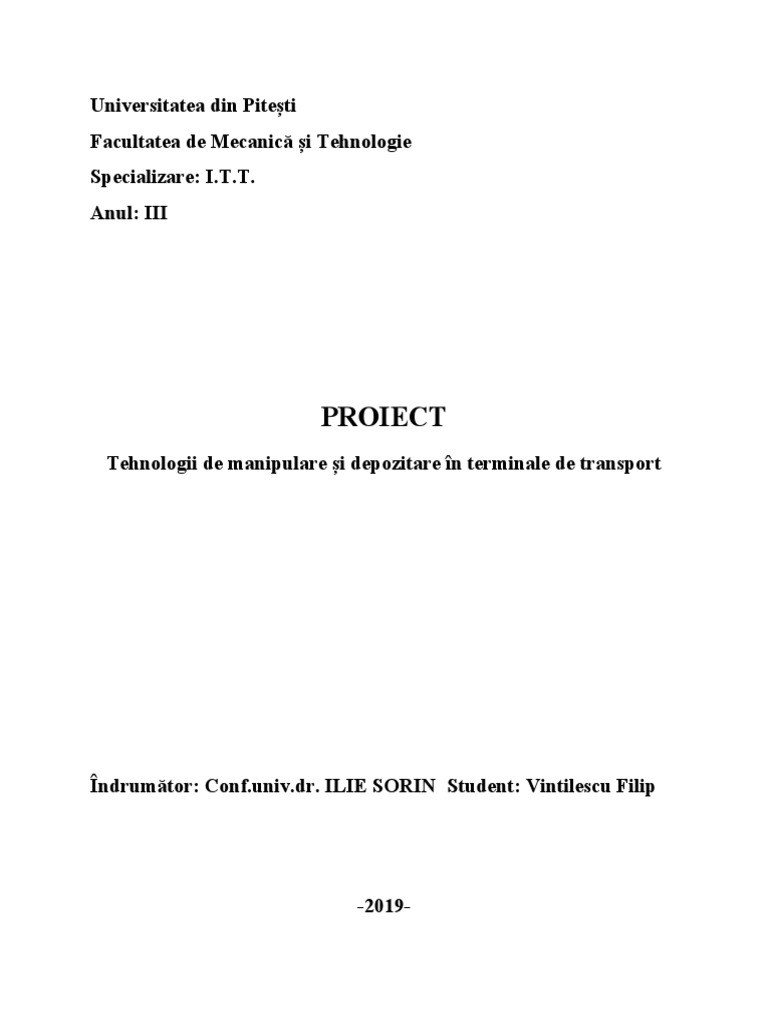

PROIECT
Tehnologii de manipulare și depozitare în terminale de transport
-2019-
2.Introducere
4 10
5 9
1 C 6 R 11
2 P 12
7
3 CCD
8 13
e a b j h
f
c d k
i
g
M1 – Zahar tos
Descriere produs
Zaharul tos are un conținut mare de zaharoză (un dizaharid solid, alb, cristalin), care îi
conferă un gust dulce pronunțat.
Caracteristici generale:
Masă ¿ 1 kg
Volum¿ L∙ l ∙h = 0,00013338 m3
m 1 3
Densitate volumetrică¿ = =7497,37591kg /m
V 0,00013338
M2 –zahar gelifiant
Dimensiuni produs:
Masă ¿ 1 kg
Lungime=0,097 m
Latime=0,053 m
Inaltime=0,0160 m
Volum ¿ L∙ l ∙h=0,000082256 m3
m 1 3
Densitate volumetrică ¿ = =12157,167 kg/m
V 0.000082256
Dimensiuni produs
Lungime: 0,092 m
Lăţime: 0,025 m
Înălțime: 0,0159 m
Descriere produs:Trestia de zahar dupa ce a fost taiata( manual in cele mai
multe parti ale lumii) este transportata rapid la centrele de prelucrare, asta pentru ca se
deterioreaza repede. Aici se sfarama si se amesteca cu apa pentru a se extrage sucul.
Se obţine astfel zahărul brut care trece în a doua etapă de prelucrare: filtrarea şi albirea
cu carbune animal.
Caracteristici generale:
Masă ¿ 1 kg
Volum ¿ L∙ l ∙h=0,00003657 m3
m 1 3
Densitate volumetrică ¿ = 27344,818 kg/ m
V 0,00003657
Dimensiuni produs: se obtine prin extragerea, filtrarea si cristalizarea siropului natural din trestie
de zahar ,fara vreun proces de rafinare. In timpul procesarii nu se adauga conservanti.
Lungime: 0,0 71 m
Lăţime:0,02 m
Înălțime: 0,0140 m
Caracteristici generale:
Masă ¿ 1 kg
Volum ¿ L∙ l ∙h=0,00001988 m3
m 1
Densitate volumetrică ¿ = = 50301,810 kg /m3
V 0,00001988
Număr pachete ¿ 1
M5 – Zahar fin
Dimensiuni produs:
Lungime:0,095 m
Lăţime:0,07 m
Înălțime: 0,0165 m
Descriere produs:Cristale de zahar fin, de marime mica, uniforme, de culoare alba,
uscate, nelipicioase, neaglomerate, liber curgatoare. Dulce, fara miros si gust strain, atat in stare
solida cat si in solutie.
Caracteristici generale:
Masă ¿ 1 kg
Volum ¿ L∙ l ∙h=0,000109725 m3
m 1
Densitate volumetrică¿ = =9113,692kg /m3
V 0,000109725
Caracteristici generale:
Masă ¿ 1 kg
Volum ¿ L∙ l ∙h=0,000126 m
m 1
Densitate volumetrică ¿ = = 7936,5079 kg /m3
V 0,000126
M7 – Zahar cuburi
Fig.3.7 Zahar cuburi
Dimensiuni produs:
Lungime: 0,0200m
Lăţime: 0,0143 m
Înălțime: 0.035 m
Descriere produs:În ceea ce priveşte zahărul cuburi este foarte des utilizat pentru
a îndulci cafeaua,ceaiul şi nu numai. Datorită dimensiunilor mici pe care le deţine este
zilnic întrebunitat.
Caracteristici generale:
Masă ¿ 1 kg
Volum ¿ L∙ l ∙h=0,0001001 m3
m 1
Densitate volumetrică ¿ = =9990,009 kg /m3
V 0.0001001
M8 – Zahar pudra
Caracteristici generale:
Masă ¿ 1 kg
Volum ¿ L∙ l ∙h=0,0000075 m3
m 1 3
Densitate volumetrică ¿ = =133333,333 kg /m
V 0,0000075
M9 – Zahar brun închis
Dimensiuni produs:
Lungime : 0,010 m
Latime : 0,035 m
Inaltime: 0,0158 m
brun. Din păcate, această melasă conţine cantităţi infime de calciu, magneziu, potasiu şi
fier, astfel încât acest produs nu e cu mult mai bun decât primul. O lingură de zahăr
Caracteristici generale:
Masă ¿ 1 kg
Volum ¿ L∙ l ∙h=0,00000553 m3
m 1 3
Densitate volumetrică ¿ = =180831,826 kg /m
V 0,00000553
Caracteristici generale:
Masă ¿ 1 kg
Volum ¿ L∙ l ∙h=0,0000169376 m3
m 1 3
Densitate volumetrică ¿ = =59040,241 kg /m
V 0,0000169376
Număr pachete ¿ 1
Pentru fiecare sortiment de zahar s-a ales ca ambalaj cutia și vor fii transportate,
depozitate și manipulate în pachete.
Pentru păstrarea zahărul în rezervele materiale de stat se utilizează depozite încălzite, precum şi
fără încălzire, într-o stare tehnică bună, uscate, curate şi bine ventilate. Înainte de depozitarea zahărului,
încăperile depozitare trebuie reparate, acordînd o atenţie deosebită acoperişului, podelelor, sistemului
de ventilare.
Pentru menţinerea umidităţii relative a aerului, încăperile depozitare, unde se păstrează zahărul,
trebuie să fie înzestrate cu dispozitive corespunzătoare (termometre de cameră, psihrometre sau
hidrometre), registre pentru ţinerea evidenţei temperaturii şi umidităţii aerului.
Măsurarea şi înregistrarea valorilor de temperatură şi umeditate relativă a aerului se efectuează
zilnic (în zilele lucrătoare). Pentru asigurarea integrităţii cantitative a zahărului aflat la păstrare, la
aerisirea încăperilor depozitare, ele trebuie să fie înzestrate cu uşi duble, cu deschidere în exterior. Uşile
exterioare trebuie să fie compacte, cele interioare - cu plasă sau gratii metalice pe toată înălţimea lor.
Geamurile încăperilor depozitare şi orificiile de ventilare trebuie să fie asigurate cu gratii metalice.
În perioada toamnă-iarnă, pentru evitarea scăderii considerabile a temperaturii, este necesară
izolarea termică a depozitelor neîncălzite, ermetizarea uşilor, ferestrelor, orificiilor de ventilare. Pentru
asigurarea funcţionării dispozitivelor de încărcare-descărcare, podeaua depozitului trebuie să fie cu
căptuşeală dură, fără crăpături, gropi, bine nivelată, potrivită pentru deplasarea mecanismelor şi
dispozitivelor nominalizate.
Încăperile depozitare trebuie să posede ieşiri principale şi de rezervă (după posibilitate), cu căi
de acces comode pentru efectuarea concomitentă a lucrărilor de încărcare - descărcare a cîtorva
automobile. Căile de acces, ieşirile principale şi de rezervă trebuie să fie libere. În încăperile depozitare şi
pe teritoriul depozitului este necesar să se efectueze sistematic lucrări de deratizare şi dezinsecţie.
Depozitarea zahărului se efectuează în încăperi depozitare ce corespund cerinţelor punctului 10
al prezentei instrucţiuni. Zahărul se depozitează conform unor scheme raţionale de amplasare, care
asigură utilizarea optimă a suprafeţelor depozitare, crează condiţii pentru deservirea bunurilor
materiale, pentru efectuarea lucrărilor de încărcare-descărcare, creează condiţii optime pentru
monitorizarea permanentă a calităţii bunurilor aflate la păstrare.
La formarea stivelor se respectă amplasarea strict verticală a sacilor şi lăzilor. Sacii şi lăzile
trebuie să fie amplasate în stive în aşa mod ca să fie uşor de calculat ( numărat) cantitatea lor.
În depozitele cu podele asfaltate sau podele din ciment, ambalajele cu zahăr (saci, lăzi, pachete)
se amplasează pe suporturi din lemn cu dimensiunile 1200 X 1500 mm şi înălţimea 25-30 cm, se acoperă
cu hîrtie, pînză de prelată curată sau cu peliculă de polietilenă. În depozitele cu podele din lemn, se
admite amplasarea ambalajelor cu zahăr pe suporturi cu înălţimea de 15 cm sau nemijlocit pe podea,
care este acoperită cu hîrtie , pînză de prelată curată sau cu peliculă de polietilenă, cu care se înfăşură
primele două rînduri de ambalaje, în scopul protejării lor de murdărie şi umiditate.
Zahărul cristal (tos) şi zahărul presat este amplasat în stive diferite (separate). Stivele sînt
formate din zahăr din aceiaşi partidă, cu aceleaşi termene de fabricare şi ambalat în saci de acelaşi fel,
cu aceiaşi greutate sau în lăzi de acelaşi fel.
În dependenţă de tipul depozitului, zahărul cristal (tos) se clădeşte în stive după cum urmează: -
în depozitele încălzite, zahărul ambalat în saci din pînză sau fire de viscoză cu căptuşeală din polietilenă,
se clădeşte în stive mari cu lăţimea pînă la18 m şi cu înălţimea pînă la 30 de rînduri, în dependenţă de
înalţimea depozitului, iar pe perimetrul depozitului pentru asigurarea stabilităţii stivelor – pînă la 27 de
rînduri;
În depozitele cu încălzire, prevăzute pentru temperaturi mai joase de +120C, se admite
depozitarea în stive mai înguste (lăţimea pînă la 6 m); - în depozitele fără încălzire, construite din
cărămidă sau lemn, cu podele din lemn şi cu subsoluri, se admite depozitarea în stive cu lăţimea pînă la
zece saci (zece lăzi), iar înălţimea lor poate să fie maxim posibilă;
În depozitele fără încălzire, construite din cărămidă sau lemn, cu podele asfaltate, fără
subsoluri, se admite depozitarea în stive cu lăţimea pînă la cinci saci (cinci lăzi), iar înălţimea lor poate să
fie maxim posibilă;
Înălţimea stivelor în depozitele fără încălzire trebuie să fie maxim posibilă, în dependenţă de
înălțimea depozitului, astfel încît încărcătura (sarcina) pe un metru pătrat să nu depăşească sarcina
prevăzută de normativele de construcţie. În depozitele încălzite zahărul rafinat se clădeşte în stive cu
lăţimea de 6-9 rînduri de lăzi (pachete), iar în depozitele fără încălzire – în stive cu lăţimea de 2 rînduri
de lăzi (pachete). Indiferent de tipul depozitului, înălţimea stivelor de zahăr rafinat trebuie să fie de cel
puţin 18 rînduri.
La formarea stivelor de-a lungul depozitului, lungimea lor depinde de distanţa de la trecerea
longitudinală centrală pînă la trecerea de lîngă pereţii depozitului sau de distanţa de la trecerea
transversală vizavi de uşi pînă la trecerea de lîngă pereţii laterali. Modul de stivuire a zahărului cristal
(tos) trebuie să asigure stabilitatea stivelor. Părţile din faţă a stivelor trebuie să fie strict orizontale sau să
fie puţin înclinate spre interiorul stivei.
Între saci (pachete), în scopul asigurării unei conexiuni durabile, pe toată înălţimea stivei, în
direcţia lungimii sau lăţimii se montează garnituri din lemn cu lăţimea pînă 100 mm şi grosimea 25 cm.
La încărcare în mijloacele de transport sacii cu zahăr se fixează în aşa mod ca în timpul transportării să
nu se deplaseze sau să cadă. Se interzice demontarea stivelor prin aruncarea sacilor de la înălţime sau
smulgerea lor din stive. Hamalii, ce lucrează la înălţime, începînd cu rîndul 20 al sacilor şi rîndul 5 al
lăzilor, trebuie să fie asiguraţi cu centuri de siguranţă.
În locurile de executare a lucrărilor de încărcare – descărcare, în zona funcţionării mecanismelor
de încărcare–descărcare se interzice accesul persoanelor ce nu participă la aceste lucrări. În scopul
asigurării lucrărilor de deservire a bunurilor aflate la păstrare, precum şi eliberării lor operative, stivele
cu zahăr se amplasează la o distanţă cel puţin 0,5 metri de la pereţi şi sursele de încălzire, trecerea între
stive trebuie să fie de 0,8-1,5 metri, iar trecerea principală de circa 2-2,5 metri.
Lucrările de încărcare-descărcare şi alte lucrări de deservire a bunurilor aflate la păstrare se
efectuează conform cărţilor tehnologice aprobate, care sînt elaborate ţinînd cont de necesitatea utilizării
maxime a mecanismelor şi utilajelor, aplicarea celor mai progresive metode de lucru, care asigură o
productivitate maximă a muncii, reducerea cheltuielilor de deservire, precum şi păstrarea cantităţii şi
calităţii bunurilor.
Lucrările de încărcare-descărcare, lucrările de deservire a bunurilor vor fi efectuate cu o
atitudine foarte grijulie faţă de sacii şi lăzile cu zahăr, respectînd regulile securităţii muncii şi normele
sanitare. Dacă lucrările de încărcare-descărcare sînt efectuate pe timp de ploaie, stivele de lîngă uşile
depozitului se acoperă cu prelată, iar între vagon şi depozit se instalează un acoperiş temporar. Stivele
trebuie să fie compuse din zahăr de aceiaşi calitate, acelaşi ambalaj, avînd aceiaşi greutate standard, de
la acelaşi producător.
La stivuirea sacilor cu zahăr, este necesară amplasarea lor cu orificiu înăuntrul stivei. Pe fiecare
stivă este necesar să fie aplicată eticheta,în care se indică denumirea bunului material, producătorul,
cantitatea, data producerii, certificatul de calitate, principalii indicatori de calitate, termenul de
valabilitate, termenul de păstrate şi termenul de împrospătare. La etichetă se anexează schema
amplasării efective a sacilor în stivă.
Etichetele se completează la recepţionarea zahărului, în baza actului de recepţionare. Eticheta
se atîrnă la fiecare stivă din partea trecerii principale.
- n s ¿=numarul de schimburi=2
¿
q med
zi =
Qan
n z ∙ ns [ ]
∙K
u.m
zi
Se adoptă: K ¿ 1.2, unde K- este coeficientul de neuniformitate
M 1 - q med
zi =
10000
226∙ 2
∙1.2=52,40 17 ≈ 52
buc
zi [ ]
M 2 - q med
zi =
15000
226∙ 2
∙1.2=78,6026 ≈ 79
buc
zi [ ]
M 3 - q med
zi =
20000
226 ∙2
∙1.2=104,8034 ≈ 105
buc
zi [ ]
M 4 - q med
zi =
25000
226 ∙2
∙1.2=131,0043≈ 131
buc
zi [ ]
M 5 - q med
zi =
30000
226 ∙2
∙1.2=157,2052≈ 157
buc
zi [ ]
M 6 - q med
zi =
35000
226 ∙2
∙1.2=183,4061≈ 183
buc
zi [ ]
M 7 - q med
zi =
40000
226 ∙2
∙ 1.2=209,6069 ≈ 210 [ ]
buc
zi
M 8 - q med
zi =
45000
226 ∙2
∙ 1.2=235,8078 ≈ 236
[ ]
buc
zi
M 9 - q med
zi =
50000
226∙ 2
∙1.2=262,0087≈ 262
buc
zi [ ]
M 10 - q med
zi =
55000
226∙ 2
∙1.2=288,2096≈ 288
buc
zi[ ]
Analiza acestor volume
În urma calcului volumului de mărfuri primite, manipulate și expediate într-o zi se
observă că din fiecare sortiment pleacă din depozit spre comerțul cu ridicata o cantitate
relativ medie, nu foarte mare, astfel ne impunându-se un număr foarte mare de operatori
și utilaje pentru manipularea acestora.
Un alt aspect esențial este că există categorii de mărfuri care intră și ies rapid din
depozit, cum ar fi:
Intră și ies foarte rapid: M 1, M 2
Zahărul cristal (tos), produs de industria alimentară, ca regulă, se ambalează în saci noi
confecţionaţi din in-jută-cînepă sau fire de viscoză, ce corespund cerinţelor actelor normative în
vigoare, cu greutatea netă 50 kg,.
Zahărul cristal (tos) destinat păstrării de lungă durată se ambalează în saci cu greutatea netă
50 kg, produşi din pînză sau fire de viscoză, cu căptuşeală din polietilenă, grosimea polietilenei
fiind de cel puţin de 0,1 mm, dimensiunea de 109X59 cm sau căptușeală din saci de hîrtie cu trei
straturi.
Gura căptuşelii din polietilenă se sudează, iar căptuşeala din hîrtie se coase la maşina de
cusut. Sacii pentru ambalarea zahărului nu trebuie să aibă mirosuri străine, pînza şi cusuturile să
fie dense şi să nu permită risipirea zăhărului.
Zahărul presat (rafinat) se ambalează în pachete cu greutatea 0,5 kg şi 1,0 kg. Pachetele
cu zahăr rafinat se ambalează în lăzi de lemn sau lăzi de carton gofrat cu greutatea de la 20 kg
pînă la 25 kg.
Prin sistemul de ambalare (ambalaj de desfacere, de transport sau manipulare) si de
depozitare, zaharil trebuie protejat impotriva apei si a vaporilor de apa.
Ambalajul de desfacere poate fi confectionat din pungi de hartie ci strat dublu, pungi din
folii de polietilena si alte materiale. Drept
ambalaje de transport se folosesc saci de tesaturi liberiene, pentru zaharul nepreambalat sau cutii
de mucava, palete - lazi metalice cu role, captusite cu hartie rezistenta, sulfat inalbita.
Pastrarea si
transportul zaharului se face in spatii curate, uscate la tempeartura constanta, racoroasa, de
maxim 20 grade celsius, si cu o umiditate relativa a aerului de cel mult 75%. Continutul de apa si
activitatea apei redusa din zahar nu favorizeaza dezvoltarea microorganismelor (bacterii,
mucegai). Totusi normele de igiena
stabilesc conditii microbiologice ce trebuie indeplinite (natura microorganismelor si gradul de
infectare) la fel ca si pentru alte produse deshidratate, deoarece pe parcursul depozitarii, prezenta
apei, umiditatea relativa a aerului ridicata si temperatura variabila din timpul pastrarii pot
favoriza degradarea microbiologica. Prezenta bacteriilor din genul Leuconostoc
in zahar, in numar mare, asociata cu cresterea activitatii apei, poate determina degradarea
zaharului. La o activitate a apei mai mare de 0,9, la care se
ajunge ca urmare a prezentei apei in spatiile de pastrare, a umiditatii relative a aerului ridicata,
pete 80% sau/si a variatiilor de temperatura, sub actiunea bacteriilor din genul Leuconostoc se
formeaza din zaharoza macromolecule de dextran ce nu sunt tolerate de anumite organisme.
Modificarea biochimica este insotita de schimbarea culorii, zaharul devenind galbui si de
siropare, zaharul devenind lipicios.
Fig.3.12 Paletele folosite in depozitarea zaharului
După ce mobila împachetată este pusă pe palete aceasta este asigurată prin:
Folie termocontractibilă
Europack este gama de ambalaje de rezistență superioară, destinată uzului industrial. Pentru
că ramurile industriei au nevoi de protecție și ambalare diverse, gama cuprinde produse de
diferite dimensiuni și forme:
Fig.3.18 Europack
Prin chingi
În cazul transportului rutier, cel mai frecvent se folosesc chingile de ancorare sau lanțurile de
ancorare. Cablurile de oțel prezintă anumite avantaje pentru anumite tipuri de încărcături.
Toate aceste tipuri de ancorări pot transfera numai forțe de tracțiune. Forța de tracțiune
maximă permisă este exprimată drept capacitate LC, mai precis drept capacitate de ancorare.
Aceasta reprezintă o parte din rezistența la rupere și este exprimată în unități de forță, mai precis
în kilonewtoni (kN) sau decanewtoni (daN).
Chingile de ancorare
Standardul EN 12195-2 descrie chingile de ancorare din fibre sintetice. Acestea pot fi
construite dintr-una sau din două bucăți. De cele mai multe ori, acestea au un sistem cu clichet
pentru a tensiona sistemul de ancorare, fie prin tragerea, fie prin apăsarea mânerului clichetului.
Clichetul trebuie să rămână întotdeauna blocat pe durata transportului.
Capetele sistemului de ancorare pot avea diferite tipuri de cârlige sau inele pentru a fixa
sistemul de ancorare în mod corespunzător în sau pe punctele de ancorare de pe vehicul sau de
pe încărcătură. (a se vedea imaginea)
Acestea trebuie folosite conform specificațiilor producătorului. În cazul majorității
încărcăturilor, materialul chingilor propriu-zise nu este important.
Trebuie să se acorde o atenție specială pentru a se evita deteriorarea chingilor de ancorare
propriu-zise, precum și a etichetei acestora. Un sistem de ancorare tensionat poate fi tăiat cu
ușurință de colțurile ascuțite ale vehiculului sau ale încărcăturii. Muchiile profilelor sau
plăcuțelor din oțel, muchiile ascuțite de beton, inclusiv muchiile unor lăzi din plastic dur etc. nu
trebuie să intre în contact direct cu o chingă de ancorare. Pe piață sunt disponibile manșoane
protectoare care sunt trecute peste sistemul de ancorare și care vor fi poziționate pe muchiile
ascuțite. Ca alternativă, se pot folosi apărători pentru colțuri.
Capacitatea de ancorare este Lc 2500 daN drept și Lc 5000 daN peste încărcătură,
etichetă ancorare – date de identificare produs.
