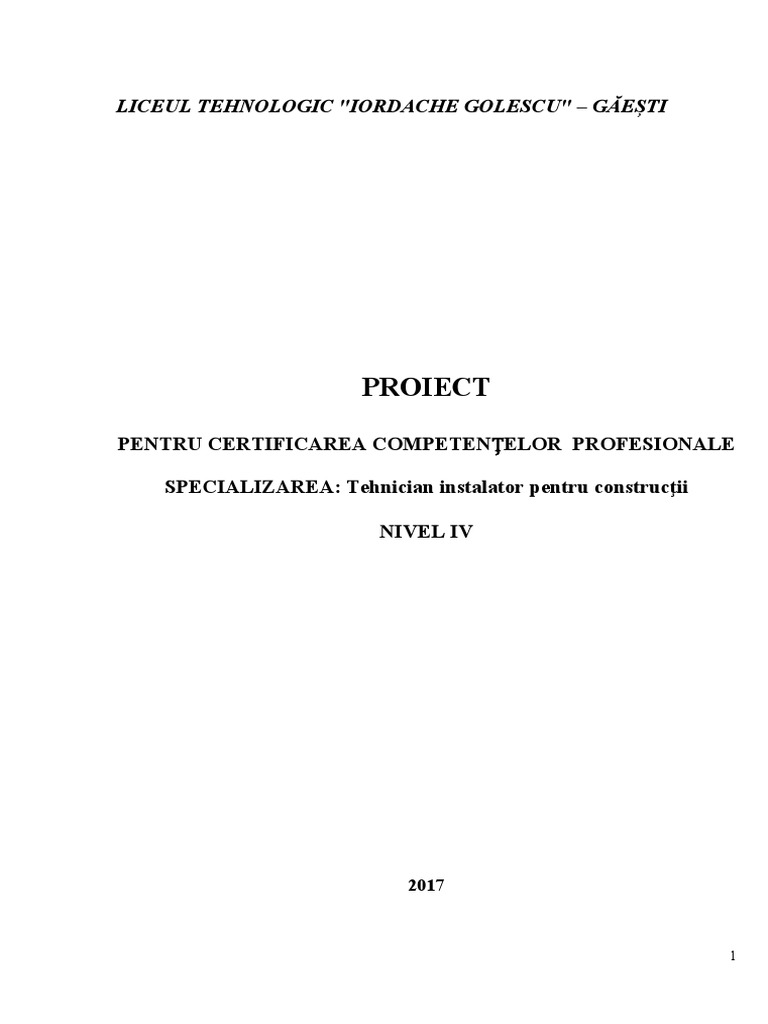

PROIECT
NIVEL IV
2017
1
INSTALATII INTERIOARE DE ALIMENTARE CU
APA POTABILA
2
Cuprins
ARGUMENT…………………………………………………………..4
7. INSTALATIA DE HIDROFOR…………………………………….14
BIBLIOGRAFIE………………………………………………………...23
Argument
3
În procesul de formare şi concentrare a aşezărilor omeneşti, dar şi în locurile cu
aglomerări pentru diverse alte activităţi, se impune aproape în exclusivitate ca
obligatorie prezenţa apei, aceasta fiind o componentă vitală a existenţei.
Cu cât procesul de organizare şi dezvoltare a acestor aşezări este mai evoluat cu cu
atât sistemele care asigură alimentarea cu apă sunt mai complexe şi mai diversificate.
Alimentarea cu apă a localităţilor se realizează pentru fiecare centru populat
ţinând seama de caracteristicile şi condiţiile de relief, mediu, poziţia şi natura sursei
de apă, structura consumurior de apă . Din acest punct de vedere se pot distinge ca
principiu de alcătuire: scheme de alimentare cu apă de izvor a unei localităţi de
munte, cu alimentare prin cădere liberă (fără instalaţii de pompare), sisteme cu apă
captată dintr-un strat subteran pentru alimetarea unui oraş de şes (fiind necesară
introducerea unui sistem de pompare), scheme cu apă captată dintr-o sursă de
suprafaţă (o localitate de deal), scheme de alimentare cu apă a unui grup de localităţi,
din mai multe surse-pentru siguranţă în funcţionare.
Situaţia concretă cu particularităţile ei, a fiecărei aşezări, conduce la adoptarea
unei scheme de alimentare sau alta. Pentru acesta însă trebuie cunoscute funcţiile şi
modul de realizare a lor, în raport cu fiecare componentă a sistemului de alimentare
cu apa.
Alimentarea cu apă a centrelor populate şi a industriilor trebuie să fie astfel
încât să poată acoperi necesarul de apă , care să satisfacă toate nevoile de apă.
Nevoile de apă ale centrelor populate se pot grupa în următoarele categorii:
- nevoi gospodăreşti (apa de băut, pentru preparat hrană, igienă, evacuarea deşeurilor,
stropit grădina);
- nevoi publice (apa distribuită clădirilor publice-şcoli, cămine, spitale, cantine,
restaurante, spălătorii, săli de spectacole);
- nevoi ale unităţilor de industrie locală (panificaţie, produse din carne, lapte, fructe,
întreţinerea vehiculelor şi utilajelor);
4
- nevoi de combatere a incendiilor;
- nevoi tehnologice de apă ale sistemului de alimentare cu apă (pregătirea soluţiilor
de reactivi, spălările de instalaţii, curăţirea periodică a rezervoarelor).
Nevoile de apă ale industriilor se pot grupa în următoarele categorii:
- nevoi de producţie cu caracter tehnologic (inclusă în produsul fabricat, producerea
aburului, spălarea materiei prime, transport hidraulic) ;
- nevoi igienico-sanitare ale muncitorilor ;
- nevoi social-gospodăreşti ale intreprinderii (curăţenia la locul de muncă, ) ;
- nevoi de combatere a incendiilor ;
- nevoi tehnologice ale sistemului de alimentare cu apă.
Nevoile de apă ale unităţilor agrozootehnice cuprind aceleaşi categorii ca şi la
întreprinderile industriale, cu deosebirea că prin nevoi de producţie cu caracter
tehnologic se înţeleg consumurile de apă pentru : grajduri, îngrăşătorii.
Instalatiile de alimentare cu apa si de canalizare aferente cladirilor sunt: retele
exterioare de distributie a apei, instalatii interioare de alimentare cu apa , instalatii
interioare de canalizare si retele exterioare de canalizare .
5
Racordarea unei clădiri la conducta publică de apă rece:
1 – instalaţia interioară
2 – bloc apometru
3 – conducta de branşament
4 – conducta publică
5 - cladire
6 – conducta principala de distributie
7 – coloane de alimentare a punctelor de consum .
Un bransament poate alimenta o cladire sau mai multe ( un ansamblu de cladiri)
Pe conducta de bransament se monteaza :
- robinet – vana de concesie – pt. intreruperea alimentarii cu apa in caz de
nevoie;
- blocul apometrului – apometru , vane - pt, inregistrarea consumului de apa .
Apometrul este un contor care măsoară debitul de apă - poate fi montat în subsol sau
într-un cămin special de apometru care se poate situa atât în interiorul clădirii, cât şi
în exterior.
6
1. conducta publica, 2. bransament , 3. vana de concesie, 4. caminul vanei de
concesie, 5. Apometru, 6. robinet de inchidere, 7. robinet de inchidere si golire ,
8.conducta de ocolire, 9. camin apometru, 10. conducta principala de distributie,
11. coloane , 12. canal tehnic , 13. canal nevizitabil , 14. cladire , 15. limita de
proprietate .
7
2. CLASIFICAREA INSTALATIILOR INTERIOARE DE ALIMENTARE
CU APA
8
3 .INSTALATIA INTERIOARA DE ALIMENTARE CU APA RECE SI
CALDA PENTRU CONSUM MENAJER
9
Ţevile din cupru sunt utilizate pe scară largă în instalaţii de alimentare cu apă
deoarece:
1. Se poate modela şi îmbina uşor, nu ocupă spaţiu mult, are un aspect plăcut;
2. Nu permite formarea crustelor pe interior, iar pierderile de presiune sunt
reduse (suprafaţă netedă);
3. Greutatea este mică, transportul şi montajul se fac uşor, durata de viaţă este
mare.
4. Se îmbină cu fitinguri, prin sudură.
Reguli pentru proiectare:
- Ţevile din cupru nu sunt recomandate dacă apa are un pH mai mic de 6.5;
- Preluarea dilatărilor termice se face la fel ca şi pentru conductele din
material plastic;
- Într-o instalaţie în care se montează atât ţevi din oţel, cât şi ţevi din cupru,
cuprul trebuie montat întotdeauna după oţel în direcţia curgerii, pentru a
evita pericolul de coroziune.
Elemente componente :
-1. conducte principale de distributie, alimentare directa din bransament sau din
instalatii de ridicarea presiunii ( instalatii de hidrofor),
-2. coloane verticale care sunt alimentate din conducta principala de distributie,
-3. conducte de legatura la punctele de utilizare a apei de unde apa ajunge la bateriile
amestecatoare de a.r. si a.c. menajera montate la punctele de consum (cada ,
chiuveta , spalator , )
-4. robinet de inchidere , golire , montate in diferite puncte ale instalatiei la baza
coloanelor ( 4 ) pe conductele de legatura (5)
-conductele de alimentare rezervor wc, cu robinet cu plutitor( 6 ),
-racordarea bateriilor obiectelor sanitare ( 7 ) .
-compensatoare de dilatatie (lire de dilatatie) din 2 in 2 etaje , pentru preluarea
dilatarilor determinate de variatiile de temperatura .
Conductele se executa din tevi de otel zincat, PVC tip G, pp-r.
Pentru fiecare robinet si baterie montata la punctele de consum se determina un debit
specific .
10
Instalatia interioara pentru
distributia apei reci in scopuri
menajere
1. conducta principala de
distributie
2. coloana
3. conducta de legatura la
punctele de consum ale apei
4. robinet de inchidere si golire
5. robinet cu ventil drept
6. robinet cu plutitor pentru
alimentarea cu apa a
rezervorului de spalare a
closetului
7. racord la bateria
amestecatoare
11
Instalatii pentru distributia
apei calde de consum
1. conducta principala de
distributie
2. coloana
3. conducta de legatura
4. lavoar
5. cada de baie
6. spalator simplu de bucatarie
7. baterie amestecatoare
8. robinet de inchidere
robinet de inchidere cu descarcare
(golire)
12
6. INSTALATII DE PREPARAREA APEI CALDE DE CONSUM
13
7. INSTALATIA DE HIDROFOR
14
Schema instalatiei de hidrofor
Parti componente :
1. conducta publica
2. bransament
3. apometru
4. conducta de ocolire
5. robinet
6. robinet de inchidere cu descarcare(golire)
7. rezervor - tampon deschis
8. distribuitor
9. robinet cu plutitor
10. conducta de aerisire
11. pompe
12. clapete de retinere
13. conducta de ocolire
14. recipient (rezervor) de hidrofor
15. compresor de aer
16. motor electric pentru antrenarea compresorului
17. filtru pentru aer
18. clapeta (ventil) de retinere pentru aer
19. ventil de siguranta
20. presostat
21. automat pentru actionarea motorului electic al pompei
22. conducta principala de distributie a apei
23. coloana
24. conducta de legatura de la obiectul sanitar la coloana
25. punct de consum al apei (obiect sanitar)
26. hidrant interior pentru incendiu
27. robinet de inchidere cu descarcare
28. sticla de nivel
15
8. Norme de S.S.M.
Activitatea de producţie, de bunuri sau servicii, ca activitate de bază trebuie
desfăşurată în condiţii de siguranţă, astfel încât să se evite, sau reducă la minim riscul
de producere a unor accidente sau îmbolnăviri.
În acest sens în activitatea din domeniul construcţiilor şi-n particular instalaţii
interioare şi exterioare de canalizare trebuie avut în vedere un set de norme tehnice,
care să asigure securitatea şi sănătatea în muncă.
Actele normative care fac reglementări în domeniu sunt : Legea securităţii şi
sănătăţii în muncă, nr. 319 din 14.07.2006, Hotărârea Guvernului nr. 1048 din
2006, privind cerinţele minime de securitate şi sănătate pentru utilizarea de către
lucrători a echipamentelor individuale de protecţie la locul de muncă, Hotărârea
Guvernului nr. 1146 din 2006 privind cerinţele minime de securitate şi sănătate
pentru utilizarea în muncă de către lucrători a echipamentelor de muncă, Hotărârea
Guvernului nr. 1091 din 2006 privind cerinţele minime de securitate şi sănătate
pentru locul de muncă.
Instruirea pentru evitarea producerii accidentelor sau îmbolnăvirilor se
consemnează în fişa individuală şi se face în timpul programului de lucru prin :
- instructajul general de protecţie a muncii;
- instructajul la locul de muncă;
- instructajul periodic.
16
Gropile, şanţurile, rigolele, golurile din planşee sau ziduri precum şi orice
denivelări situate în zonele de circulaţie vor fi după caz acoperite cu capace rezistente
şi asigurate contra deplasării, îngrădite cu balustrade şi marcate cu table indicatoare
de securitate.
Locurile de muncă de pe platforme situate la înălţime vor fi prevăzute cu
balustrade corespunzătoare, pentru evitarea pericolului de cădere în gol.
Scările vor fi astfel construite, încât să fie prevenite pericolele de cădere în gol
sau alunecarea şi să nu solicite eforturi din partea persoanelor care circulă pe ele.
Executantul răspunde de realizarea lucrărilor de construcţii-montaj în condiţii
care să asigure evitarea accidentelor de muncă şi a îmbolnăvirilor profesionale.
În timpul execuţiei lucrărilor de construcţii-montaj, se va urmări realizarea
tuturor măsurilor de siguranţă şi securitate a muncii asigurând desfăşurarea muncii în
condiţii lipsite de pericolul accidentării sau îmbolnăvirilor profesionale.
Elementelor de comandă manuală (pârghii, manete, pedale, butoane, etc.) vor
fi amplasate astfel încât să excludă posibilitatea manevrării accidentale.
Utilajele şi instalaţiile de la care rezultă în timpul lucrului aşchii sau alte
particule solide sau lichide vor fi prevăzute cu ecrane, paravane de protecţie.
Locurile periculoase vor fi semnalizate prin indicatoare de securitate.
Instalaţiile şi conductele cu temperatură ridicată vor fi izolate termic pentru a
preveni pericolul de accidentare prin arsuri a personalului cât şi pentru a proteja
materialele combustibile aflate în apropiere.
Operaţiile de încărcare, descărcare, transport, manipulare şi depozitare se vor
executa numai de muncitori instruiţi special în acest scop şi sub supravegherea unui
conducător al formaţiei de lucru, care veghează şi îndrumă la respectarea normelor
referitoare la aceste operaţii.
Se interzice folosirea tinerilor sub vârsta de 16 ani la efectuarea operaţiilor
manuale de încărcare, descărcare şi transport, iar tinerilor sub 18 ani la asemenea
operaţii cu materiale şi produse periculoase.
Podeţele orizontale sau înclinate destinate circulaţiei şi operaţiilor de transport
vor fi rezistente şi nelunecoase prevăzute cu dispozitive de prindere şi fixare sigure.
17
La depozitarea materialelor se va avea în vedere excluderea pericolului de
accidente, incendiu, explozie, etc.
Se interzice amplasarea de stive de materiale la o distanţă mai mică de
marginea unei săpături, decât cea egală cu adâncimea acesteia.
Depozitarea materialelor se face în aşa fel încât să se evite căderea lor.
La scoaterea materialelor din stivă se va evita prăbuşirea stivei.
Personalul care manipulează produse periculoase (toxice, corozive, etc.)
trebuie să cunoască proprietăţile acestora, acţiunea lor asupra organismului precum şi
măsurile de prim ajutor în caz de accident.
18
Dacă adâncimea săpăturilor este mai mare de 1 m, acestea vor fi împrejmuite şi
vor fi prevăzute cu numărul necesar de scări, care să permită evacuarea rapidă a
executanţilor în caz de pericol.
20
3. Stratul de metal intermediar asigură rigiditatea necesară împotriva
suprapresiunilor, uniformitatea profilului,
elimină dilatările termice importante pe care le prezintă materialul plastic;
4. Stratul de plastic exterior are o funcţie de protecţie;
5. Îmbinările se realizează cu fitinguri din alamă cu suprafaţa nichelată, care au
o durată de viaţă lungă;
6. Ţeava multistrat are parametri tehnici excepţionali şi se îmbină cu uşurinţă;
7. Îmbunătăţeşte parametrii acustici ai instalaţiei (stratul exterior din material
plastic are proprietăţi
absorbante).
Problemele care apar în legătură cu conductele din plastic îşi au originea în:
1. Combinarea şi amestecarea produselor de la mai mulţi producători diferiţi,
sau cu specificaţii
tehnice diferite
2. Combinarea plasticului (ţevi, fitinguri, etc.) cu alte materiale care au o
durată de viaţă mai mică (de exemplu sistemul de distribuţie al apei se execută
din plastic, iar distribuitorul din oţel);
3. Nu se respectă prescripţiile de montaj stipulate de către producător (de
exemplu distanţa dintre
elementele de susţinere) şi nu se permite deplasarea conductei (compensatori
“U”);
4. Utilizarea conductelor din plastic pentru instalaţiile de combatere a
incendiilor, fără ca acestea să
fie protejate la foc;
5. Legături/îmbinări între plastic şi metal.
Trebuie ţinut cont de faptul că producătorii ţevilor din material plastic îşi ajustează
produsele în
funcţie de cererea pieţei. În viitor se prevede că vor apărea noi materiale plastice, iar
cele clasice vor avea parametrii radical modificaţi.
21
Bibliografie
1.Vintila St: instalatii tehnico-sanitare si de gaze, manual pentru licee sis coli
profesionale cu profil de constructii, Editura Didactica si Pedagogica Bucuresti 1995
2.Vintila St : normative C56 INCERC, pentu verificarea calitatii si receptis lucrarilor
de constructii si instalatii aferente reactualizarii
3.Vintila St : colectia de cataloage, reviste pliante si proiecte de profil
4.Vintila St : manual de instalatii, editura ARTECNO Bucuresti 2002
5.Vintila St: Normele Generale si Specifice de Protectia Muncii, Prevenirea si
Stingerea incendiilor si de Protectia Muncii
22
