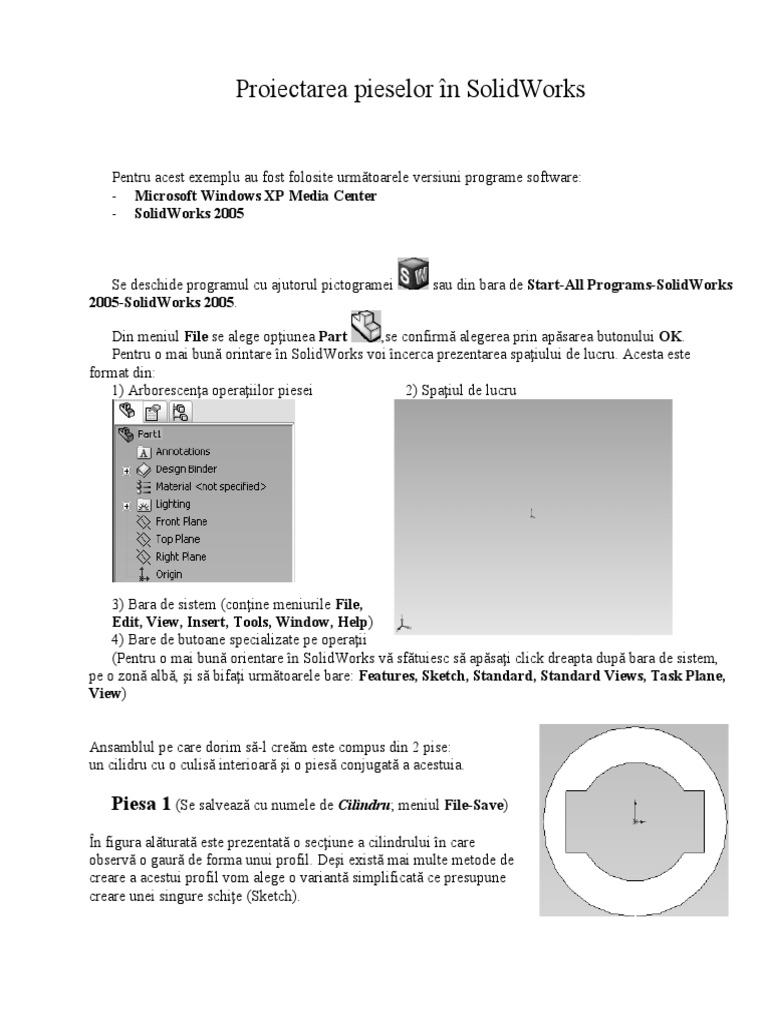

Proiectarea pieselor în SolidWorks

Pentru acest exemplu au fost folosite următoarele versiuni programe software:

- Microsoft Windows XP Media Center
- SolidWorks 2005

Se deschide programul cu ajutorul pictogramei sau din bara de Start-All Programs-SolidWorks

2005-SolidWorks 2005.

Din meniul File se alege opţiunea Part ,se confirmă alegerea prin apăsarea butonului OK.
Pentru o mai bună orintare în SolidWorks voi încerca prezentarea spaţiului de lucru. Acesta este
format din:
1) Arborescenţa operaţiilor piesei 2) Spaţiul de lucru

3) Bara de sistem (conţine meniurile File,

Edit, View, Insert, Tools, Window, Help)
4) Bare de butoane specializate pe operaţii
(Pentru o mai bună orientare în SolidWorks vă sfătuiesc să apăsaţi click dreapta după bara de sistem,
pe o zonă albă, şi să bifaţi următoarele bare: Features, Sketch, Standard, Standard Views, Task Plane,
View)

Ansamblul pe care dorim să-l creăm este compus din 2 pise:

un cilidru cu o culisă interioară şi o piesă conjugată a acestuia.

Piesa 1 (Se salvează cu numele de Cilindru; meniul File-Save)

În figura alăturată este prezentată o secţiune a cilindrului în care
observă o gaură de forma unui profil. Deşi există mai multe metode de
creare a acestui profil vom alege o variantă simplificată ce presupune
creare unei singure schiţe (Sketch).
1) Crearea schiţei pentru extrudarea cilindrului
-Din arborescentă se alege Front Plane
-Din bara laterală Sketch se apasă butonul Sketch
-Din bara laterală Sketch se alege simbolul pentru cerc Circle
- se alege ca centru al cercului Originea şi cu ajutorul mouse-ului se
alege o rază oarecare, se confirmă terminarea creării cercului cu ajutorul
butonului apărut în locul arborelui piesei.
-Din bara laterală Sketch se apasă butonul Dimension (folosit pentru
cotare), se alege cercul definit mai devreme şi i se modifică raza.
(80mm).Cercul este complet definit şi trebuie să fie desenat cu negru.
-Se confirmă închiderea schiţei
cu ajutorul butonului

2) Extrudarea cilindrului
-Din arborele schiţei se alege Sketch1 (cercul desenat mai devreme)
şi se apasă butonul (Extruded Boss/Base) din bara de butoane
Features.
-În locul arborelui piesei va apărea un meniu ca în figură. Se
bidfează Direction2. Se modifică în această subfereastră D1 şi D2 care au
valoarea 75mm.
-Se bifeaza butonul pentru confirmarea extrudării.
-Pentru o mai bună vizualizare a rezultatului se alege din bara de
butoane View butonul .(Zoom to fit)
3) Crearea schiţei profilului interior al cilindrului
-Se dă click pe una din feţele cilindrului (se face verde) şi se apasă pe butonul (Up to front)
din bara de de butoane Standard Views.
-Se apasă butonul pentru crearea unei
noi schiţe (Sketch)
-Se selectează cercul , Originea ca
centru şi raza cu ajutorul mouse-ului
-Se cotează raza cercului (50mm)
-Tot din bara de butoane Sketch se
alege butonul (Rectangle)
-Cu ajutorul funcţiei Dimension din
bara de butoane Sketch se cotează
dreptunghiul. Dimensiunile lui sunt: lungime
60 mm şi lăţime 26 mm. Schiţa ar trebui să
arate ca în figura alăturată.
-Din bara de butoane Sketch se apasă
butonul (Trim Entities).Cu ajutorul
acestei funcţii vom defini profilul dorit prin
îndepărtarea segmentelor si semicercurilor
nedorite (indicate în figură de săgeţi)
-Se închide schiţa

4) Extrudarea interioară cu ajutorul profilului

-Din bara de butoane Features se apasă butonul (Extruded Cut).
-În subfereastra apărută în locul arborelui piesei se înlocuieşte Blind cu Through All şi se
confirmă extrudarea cu ajutorul butonului .

5) Teşirea feţelor cilindrului

- Un lucru la fel de important pentru o piesă sunt teşiturile, necesare pentru o bună manipulare a
acesteia. Cu ajutorul butonului (Fillet) din bara de butoane Features se realizează teşiturile piesei,
singurul câmp ce trebuie completat fiind raza de racordare Items to fillet (în subfereastra apărută în stânga,
în locul arborelui piesei) (Raza=2mm)
- După completarea razei se aleg muchiile feţelor cilindrului (selectarea multiplă se face prin
ţinerea apăsată a tastei Control), ele trebuiesc teşite.Atenţie nu se selectează întreaga faţă, căci astfel se va
face teşitură şi profilului interior.

6) Alegerea materialului
-Din arborele piesei click dreapta pe Material-Edit Material
-Din lista de materiale se alege un material, spre exemplu Oţel Aliat (Steel-Alloy Steel)
Se salvează piesa File-Save.
Acesta este modul de creare al primei piese. Piesa a doua va avea o parte conjugată a primeia (o bara
profilată ce va trece prin culisa cilindrului) şi o flanşă pentru prindere. Nu voi mai explica pas cu pas
crearea schiţei profiluli conjugat întrucat acesta este identic cu cel din interior cilindrului.

Piesa 2 (Din meniul File-New-Part. Se salvează cu numele de BaraProfilata; meniul File-Save )

1) Se crează schiţa profilului barei. (Vezi Piesa1 3))

2) Extrudarea barei profilate

-Se alege din arborele piesei schiţa profilului (Sketch1) şi cu ajutorul funcţiei de extrudare
(Extruded Boss/Base) din bara de butoane Features se realizează o extrudare după origine de 200mm
(Schimbarea direcţiei de extrudare se face prin apăsarea butonului în subfereastra apărută în locul
arborelui piesei)
-Pentru o mai bună vizualizare a rezultatului se alege din bara de butoane View butonul .(Zoom
to fit)

3) Schiţarea cercului pentru flanşa barei profilate

- Se alege planul de schiţare ca fiind una din feţele barei profilate (click cu mouse-ul pe faţă şi ea
se înverzeşte)
- Se apasă pe butonul (Up to front) din bara de de butoane Standard Views pentru a aduce în
prim-plan faţa selectată.
- Prin apăsarea butonului (Sketch) vom începe crearea unei noi schiţe
- Se selectează cercul , Originea ca centru şi raza cu ajutorul mouse-ului (Diametrul de 80mm)
- Se închide schiţa

4) Extrudarea flanşei
- Se alege din arborele piesei schiţa creata la 3) şi cu
ajutorul funcţiei de extrudare (Extruded Boss/Base) din
bara de butoane Features se realizează o extrudare în faţa
originii cu 10 mm.

5) Găurirea flanşei circulare

- Se alege planul de schiţare ca fiind faţa flanşei (Click
stînga pe el)
- Prin apăsarea butonului
(Sketch) vom începe
schiţarea
- Se selectează cercul şi se vor desena 3 cercuri în interiorul
flanşei
- Se cotează cercurile (Ø6) şi la
30mm faţă de origine.
- Se ţine apăsată tasta Control şi se
selectează centrele cercurilor de pe
orizontală şi Originea
 - Din subfereastra apărută în stânga (în locul arborelui piesei),numită Properties, se apasă butonul
Horizontal
- Identic se procedează cu centrele cercurilor de pe verticală şi cu originea, apăsându-se Vertical.
- Se închide schiţa
- Se alege din arborele piesei schiţa mai devreme creată şi din bara Features funcţia
(Extruded Cut).
-În subfereastra apărută în locul arborelui piesei se înlocuieşte Blind cu Through All şi se
confirmă extrudarea cu ajutorul butonului .

6) Teşirea feţelor flanşei

- Cu ajutorul butonului (Fillet) din bara de butoane Features se realizează teşiturile piesei,
raza de racordare este 2 mm.
- După completarea razei se aleg muchiile feţelor flanşei cât şi laturile întregului profil (selectarea
multiplă se face prin ţinerea apăsată a tastei Control), ele trebuiesc teşite.Atenţie nu se selectează întreaga
faţă, căci astfel se va face teşitură şi găurilor flanşei.

7) Alegerea materialului
-Din arborele piesei click dreapta pe Material-Edit Material
-Din lista de materiale se alege un material, spre exemplu Oţel Aliat (Steel-Alloy Steel)

Se salvează piesa File-Save.

Crearea ansamblului celor două piese (Din meniul File-New-Assembly )

În meniul Insert Component apărut în stânga se apasă Browse.

Se caută pe disc piesa Cilindru (piesa1) şi se inserează undeva în spaţiul de
lucru. Pentru inserarea piesei cu numele BaraProfilata (piesa2) se
accesează din bara de sistem meniul Insert-Component-Existing
Part/Assembly.Va apărea meniul Insert Component în stânga spaţiului de
lucru şi vom insera piesa. O vom plasa aleator în spaţiul de lucru.
Partea cea mai importantă într-un ansamblu de componente o reprezintă

îmbinarea pieselor . După apăsarea acestui buton se vor selecta câte

două feţe ce vor trebui unite (Prin ţinerea apăsată a tastei Control)

1 2
 1) Faţa cilindrului interior cu cilindrul barei profilate
2) Faţa plană a culisei cu faţa plană din profilul interior al cilindrului

Acum ansamblul celor două piese a fost complet realizat.

Se salvează ansamblul (File-Save) sub numele AnsCulisant.
