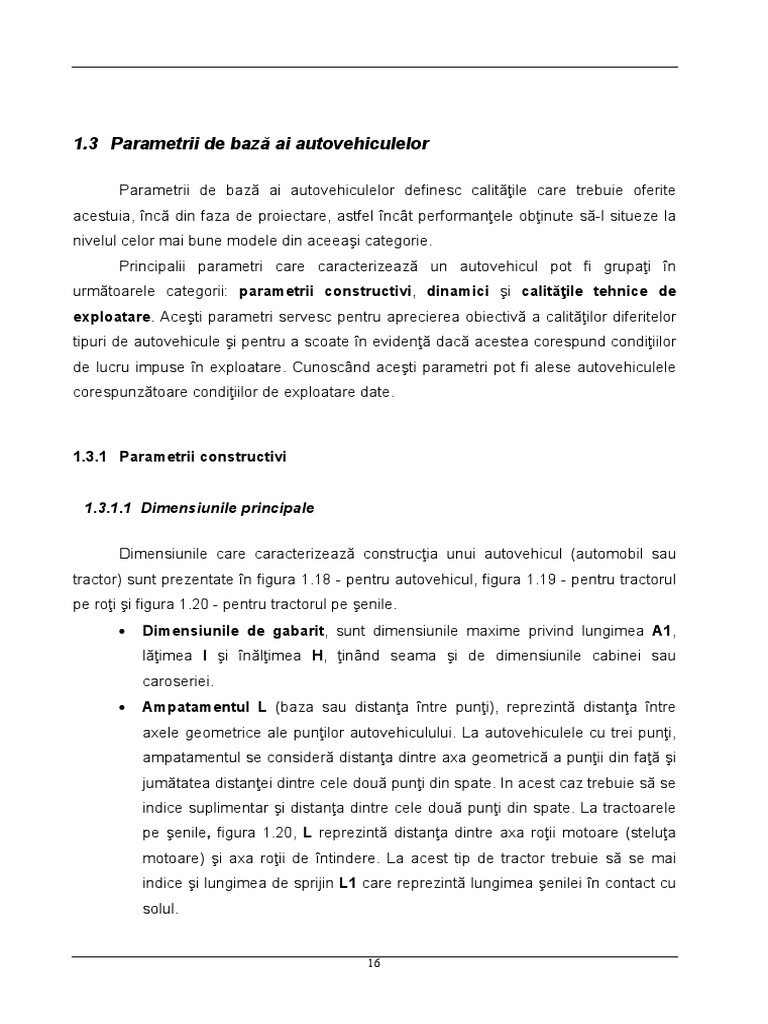

16
Figura 1-18 Dimensiunile principale ale autovehiculelor.
• Garda la sol, sau lumina c, reprezintă distanţa dintre sol şi punctul cel mai
de jos; la puntea din faţă c1, la carterul ambreiajului c şi la puntea din spate
17
c2. In general c1 < c pentru a proteja carterul motorului şi ambreiajului, iar c2
< c1 datorită construcţiei reductorului central şi a diferenţialului.
18
Figura 1-21 Unghiurile de stabilizare ale roţilor de direcţie şi pivoţilor.
Tot din categoria dimensiunilor principale fac parte şi unghiurile de stabilizare ale
roţilor de direcţie şi pivoţilor roţilor acestora prezentate în figura 1.21 şi anume unghiul
de cădere a roţii α, unghiul de înclinare transversală a pivotului β, unghiul de înclinare
longitudinală a pivotului γ şi unghiul de convergenţă al roţilor (a-b). Din categoria
dimensiunilor principale fac parte şi mărimile prezentate în figura 1.22, care reprezintă:
raza minimă de virare a roţii din interiorul virajului Rmin, raza maximă de virare a roţii din
exteriorul virajului Rmax, raza exterioară de gabarit a virajului R1, raza interioară de
gabarit a virajului R2 şi lăţimea fâşiei de gabarit Bg.
19
1.3.1.2 Greutatea autovehiculului şi capacitatea de încărcare
20
Unele caracteristici orientative de greutate pentru autoturisme sunt sintetizate în
[9] şi prezentate în tabelul 1.2.
21
Repartizarea greutăţii autovehiculului (greutatea totală în cazul autovehiculelor
Ga şi greutatea de exploatare în cazul tractoarelor Gc) se poate determina în funcţie de
greutatea totală Ga (Gc) şi coordonatele centrului de masă (greutate) a şi b după cum
este prezentat în figura 1.23.
Notând cu G1 greutatea pe puntea din faţă şi G2 cea care revine punţii din
spate, conform figurii 1.23 se poate scrie:
b a
Ga = G1 + G2 , G1 = G2 ⋅
şi G2 = G1 ⋅ 1-6
a b
Greutatea admisă pe punte este limitată de calitatea drumului, distanţa dintre
punţi şi numărul punţilor autovehiculului.
Pentru îmbunătăţirea calităţilor de trecere şi de tracţiune, precum şi pentru
obţinerea unei conduceri mai uşoare a autovehiculului este de dorit ca G2>G1, iar pe de
altă parte, în scopul măririi confortabilităţii şi al stabilităţii G1>G2. Din punct de vedere al
uniformităţii uzurii anvelopelor ar trebui ca G1=G2 pentru autoturisme, iar la
autocamioane şi autobuze să fie o treime pe puntea din faţă şi două treimi pe puntea
din spate. Rezolvarea acestei probleme se face în funcţie de posibilităţi, de tipul şi de
destinaţia autovehiculului.
Coordonatele centrului de masă al autovehiculului (a, b şi înălţimea hg) se
determină experimental conform schemei din figura 1.24.
Pentru determinarea distanţelor a şi b se cântăreşte succesiv autovehiculul
încărcat (Ga), apoi puntea din faţă (G1) şi puntea din spate (G2), după care cunoscând
aceste mărimi se poate scrie:
22
G2 a G2 G1
= ; a= ⋅ L; b= ⋅L. 1-7
G1 b Ga Ga
sau:
hg =
L
Ga
( )
⋅ G2' − G2 ⋅ ctgα + r , 1-12
24
centrului de masă pentru diferite tipuri de autovehicule sunt date în [9], [14], [60] şi [61]
şi prezentate în tabelul 1.3.
Tabelul 1.3.
Coordonatele centrului de masă după [9], [14], [60] şi [61]
Tipul a b Înălţimea centrului de
autovehiculului L L masă, hg [m]
gol încărcat
Autoturisme 0,45 …0,55 0,45 … 0,55 0,5…0,6 0,6…0,8
Autocamioane 0,55…0,75 0,25 … 0,45 0,7… 1,0 0,9…1,1
Autobuze 0,40…0,55 0,45 … 0,60 0,7 … 1,2 0,8…1,3
25
Garda la sol sau lumina este parametrul care indică obstacolele maxime peste
care poate trece autovehiculul fără să le atingă. Cu cât garda la sol este mai
mare, cu atât capacitatea de frecare a autovehiculului este mai bună, însă se
înrăutăţeşte stabilitatea, deoarece se ridică centrul de masă.
26
Factorul dinamic D, este folosit pentru aprecierea calităţilor dinamice ale
autovehiculelor şi este determinat de raportul:
FR − Fa
D= , 1-15
Ga
unde: FR este forţa tangenţială de tracţiune la roata sau roţile motoare; Fa este
forţa de rezistenţă a aerului; Ga este greutatea totală a autovehiculului.
După cum rezultă din relaţia (1.15) factorul dinamic D, reprezintă o forţă
tangenţială de tracţiune specifică disponibilă, care poate fi folosită pentru
învingerea rezistenţelor care se opun deplasării autovehiculului. Acest parametru
îşi modifică valoarea în funcţie de viteză, deoarece atât FR cât şi Fa variază în
funcţie de viteza de deplasare.
Variaţia factorului dinamic în funcţie de viteză poartă denumirea de caracteristică
dinamică a autovehiculului.
Forţa maximă de tracţiune la cârlig, este forţa maximă dezvoltată la cârligul de
remorcare al autovehiculului şi poate fi folosită pentru tractarea remorcilor,
semiremorcilor sau maşinilor agricole. Această forţă se determină experimental
cu ajutorul dinamometrelor, a dinamografelor, pe cale tensometrică, etc.
Viteza maximă a autovehiculului, este viteza reală în m/s sau km/h cu care se
poate deplasa autovehiculul pe un drum orizontal, în condiţii normale, la treapta
superioară din cutia de viteze şi cu sarcină maximă utilă. Viteza teoretică a unui
autovehicul se poată calcula cu relaţia:
ωe ⋅ r
vt = ω ⋅ r = , 1-16
itr
unde: r - este raza de rulare a roţii motoare, respectiv raza de angrenare a
steluţei motoare în cazul autovehiculelor pe şenile; ω - este viteza ungiulară a
roţii motoare; ωe este viteza unghiulară a motorului; itr - este raportul total de
transmitere al autovehiculului.
Viteza medie tehnică, este viteza obţinută prin împărţirea spaţiului parcurs de
autovehicul la timpul de mers efectiv.
Viteza de exploatare (comercială), este viteza obţinută prin împărţirea spaţiului
parcurs de autovehicul la timpul total de utilizare în cursă (mersul efectiv,
încărcare-descărcare, urcarea sau coborârea pasagerilor, etc.)
Viteza economică, este viteza de deplasare uniformă la care consumul de
combustibil al autovehiculului este minim.
27
Timpul de demarare, este timpul necesar ca autovehiculul să atingă 0,9 din
viteza maximă, pornind pe loc, cu schimbarea treptelor de viteză, pe un drum
orizontal şi rectiliniu, cu greutatea totală în condiţii meteorologice stabilite prin
standarde.
Distanţa de frânare efectivă, este distanţa parcursă de un autovehicul frânat de
la o viteză dată, din momentul intrării în acţiune a frânelor până la oprirea sa
completă.
Distanţa de oprire, este distanţa parcursă de un autovehicul frânat de la o
viteză dată, începând din momentul sesizării de către conducătorul auto a
necesităţii frânării şi până la oprirea completă.
Spaţiul de rulare liberă, este distanţa parcursă de autovehicul datorită energiei
acumulate, de la o viteză dată, începând din momentul decuplării motorului de
transmisie până la oprirea completă, fără intervenţia asupra sistemului de
frânare, pe un drum orizontal rectiliniu, în condiţii meteorologice stabilite prin
standarde. Spaţiul de rulare liberă este un indicator privind mărimea frecărilor din
transmisia autovehiculului.
Rampa maximă, este valoarea maximă a pantei, exprimată în grade sau în
procente, pe care o poate urca autovehiculul cu sarcină maximă utilă şi ea indică
posibilitatea autovehiculului de a învinge rezistenţele suplimentare ce apar la
urcarea pantei. De obicei, panta maximă se indică pentru fiecare autovehicul la
treapta inferioară şi la cea superioară din cutia de viteze.
Stabilitatea autovehiculului, prin care se înţelege capacitatea acestuia de a se
deplasa pe pante, drumuri înclinate, curbe etc fără a se răsturna sau derapa.
Stabilitatea autovehiculului se apreciază în funcţie de condiţiile în care are loc
deplasarea (viteza de deplasare, valoarea pantei, înclinarea transversală a
drumului, razele de curbură ale drumului) precum şi de anumiţi parametri
constructivi (ecartament, ampatament, coordonatele centrului de masă etc.).
28
Calităţile de tracţiune sunt determinate de performanţele autovehiculului
(viteza maximă, acceleraţia, timpul şi spaţiul de demaraj, intensitatea frânării,
deceleraţia maximă şi spaţiul de frânare) care depind de caracteristicile
motorului, de parametrii transmisiei şi de rezistenţele ce se opun la
deplasarea autovehiculului.
Durabilitatea este dată de calitatea autovehiculului de a funcţiona timp
îndelungat fără defecţiuni în limita uzurilor admise. Ea este determinată de
factori constructivi (calitatea materialelor folosite la fabricarea pieselor, de
tehnologia de fabricaţie a pieselor, de montaj, felul ungerii etc.) şi de factori
de exploatare (starea drumului, condiţiile meteorologice, calitatea
combustibilului şi lubrifiantului, calitatea şi punctualitatea reviziilor tehnice şi
periodice, calificarea conducătorului auto etc.).
Manevrabilitatea este determinată de posibilitatea autovehiculului de a
efectua cu uşurinţă schimbări de direcţie şi de a menţine constantă direcţia
mişcării dorite şi depinde de construcţia autovehiculului, de parametrii
mecanismului de direcţie, de elasticitatea transversală a pneurilor şi de
poziţia centrului de masă.
Confortabilitatea este calitatea autovehiculului de a putea circula cu viteze
mari pe drumuri de calitate bună şi cu viteze mai reduse pe drumuri de
calitate proastă, fără a supune caroseria la şocuri sau oscilaţii prea mari, care
să provoace obosirea excesivă a pasagerilor, deteriorarea mărfurilor
transportate sau avarierea organelor şi agregatelor proprii.
Cheltuielile de întreţinere şi reparaţii, sunt determinate de simplitatea şi
uşurinţa cu care se pot executa. De asemenea ele depind de uşurinţa cu care
se poate ajunge la punctele de ungere şi reglare, de simplitatea montării şi
demontării agregatelor, de uşurinţa cu care acestea pot fi scoase de pe
autovehicul şi de gradul de unificare şi interschimbabilitate a pieselor şi
agregatelor autovehiculului.
Calităţile tehnice ale unui autovehicul nu se pot aprecia în afara legăturii care
există între acestea şi condiţiile de exploatare. Deci, gradul de concordanţă dintre
calităţile tehnice ale autovehiculului şi condiţiile de exploatare constituie indicele
principal de apreciere a unei construcţii sau a alteia.
29
2. Cum se clasifică autovehiculele?
3. Cum este organizată transmisia autoturismelor?
4. Cum este organizată transmisia autobuzelor?
5. Cum este organizată transmisia autocamioanelor?
6. Definiţi şi indicaţi pe o schemă dimensiunile principale ale autovehiculelor.
7. Definiţi greutatea proprie şi greutatea utilă a autovehiculului.
8. Determinaţi analitic coordonatele centrului de masă al autovehiculului.
9. Enumeraţi şi definiţi calităţile tehnice si de exploatare ale autovehiculelor.
10. Definiţi factorul dinamic.
11. Să se determine poziţia centrului de masă al unui autovehicul care are un
ampatament de 2600 mm şi masa totală de 1400 kg, distribuită în procentaj
60/40%, la staţionarea pe un drum orizontal. Se va considera că la ridicarea
autovehiculului pe o rampă de 10 grade, masa distribuită pe puntea spate este
de 580 kg, iar raza roţii de automobil este de 0.3 m.
