Amplificator PP cu EL34 sau 6P3S

O caracteristică distinctivă a acestui amplificator în design simplu, repetabilitate ușoară și funcționare a fazei de ieșire în două moduri
- ultra-liniară și triodă. Autorul acestei scheme este Anatoly Manakov.
Etapa de intrare a amplificatorului este construit pe o lampă 6N9S off - pe lămpi EL34 sau 6P3S . amplificator de putere de ieșire cu
EL34 lămpi de 16 W ultralinear de incluziune și 8 wați conexiune triodă. Cu lămpile 6P3S, puterea amplificatorului este mai mică și
este de 12 W și 6 W în comutație ultra-liniară și triodă. Coeficientul de denaturare neliniară este mai mic de 0,5%. Sensibilitatea
amplificatorului la intrare este de aproximativ 0,65 V.
Circuitul unuia dintre canalele amplificatorului este prezentat în Fig.

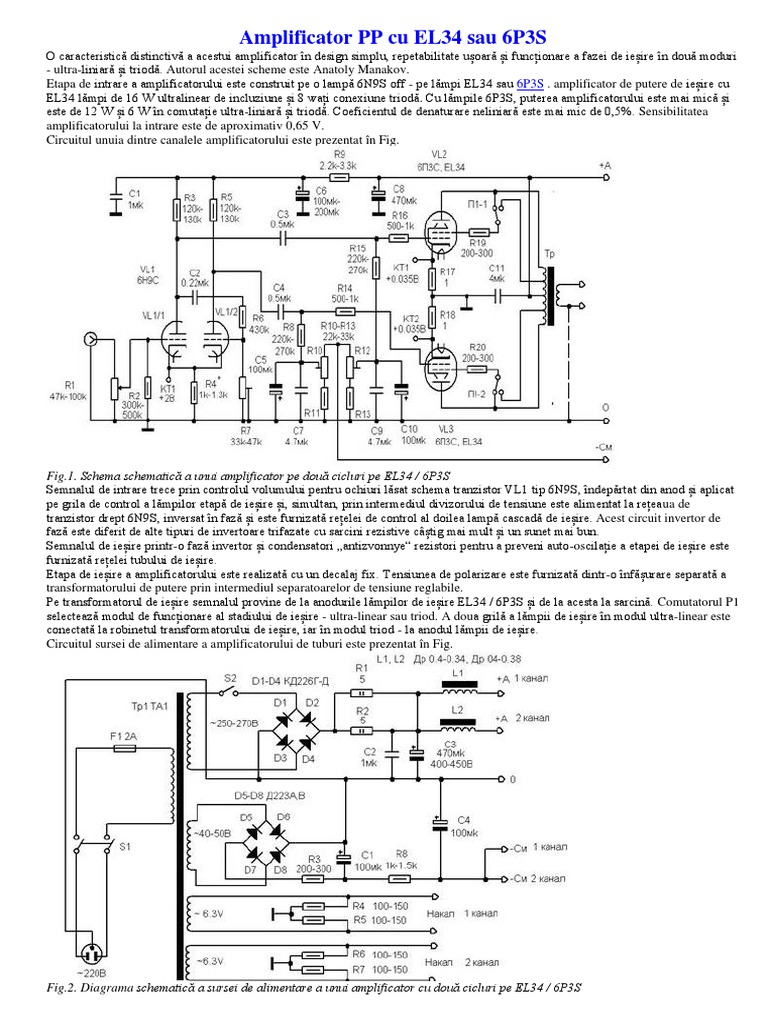

Fig.1. Schema schematică a unui amplificator pe două cicluri pe EL34 / 6P3S

Semnalul de intrare trece prin controlul volumului pentru ochiuri lăsat schema tranzistor VL1 tip 6N9S, îndepărtat din anod și aplicat
pe grila de control a lămpilor etapă de ieșire și, simultan, prin intermediul divizorului de tensiune este alimentat la rețeaua de
tranzistor drept 6N9S, inversat în fază și este furnizată rețelei de control al doilea lampă cascadă de ieșire. Acest circuit invertor de
fază este diferit de alte tipuri de invertoare trifazate cu sarcini rezistive câștig mai mult și un sunet mai bun.
Semnalul de ieșire printr-o fază invertor și condensatori „antizvonnye“ rezistori pentru a preveni auto-oscilație a etapei de ieșire este
furnizată rețelei tubului de ieșire.
Etapa de ieșire a amplificatorului este realizată cu un decalaj fix. Tensiunea de polarizare este furnizată dintr-o înfășurare separată a
transformatorului de putere prin intermediul separatoarelor de tensiune reglabile.
Pe transformatorul de ieșire semnalul provine de la anodurile lămpilor de ieșire EL34 / 6P3S și de la acesta la sarcină. Comutatorul P1
selectează modul de funcționare al stadiului de ieșire - ultra-linear sau triod. A doua grilă a lămpii de ieșire în modul ultra-linear este
conectată la robinetul transformatorului de ieșire, iar în modul triod - la anodul lămpii de ieșire.
Circuitul sursei de alimentare a amplificatorului de tuburi este prezentat în Fig.

Fig.2. Diagrama schematică a sursei de alimentare a unui amplificator cu două cicluri pe EL34 / 6P3S
Detalii. Lămpile de ieșire etapă EL34 / 6P3S este de dorit să alegeți în perechi. Lămpile din stadiul de intrare 6Н9С sunt, de
asemenea, de dorit să se aleagă divergența minimă a căderii de tensiune la anodurile tranzistorilor.
Condensatoarele de separare C2-C4 folosesc seria K78-2 la 250 volți. Condensatorul de manevră C11 cu o capacitate de 4 μF - hârtie
sau film pentru o tensiune de 400 V. Condensatoarele de șunt rămase - seria de film K73-17. Condensatoare electrolitice pot fi
aplicate firme "Samsung", "Rubicon", "Elna".
Rezistențele în lanțurile de anozi și rețelele de control sunt de dorit pentru a aplica seria VS, restul - seria de MLT, rezistoare trimmer
- serie de SP. Controlul volumului este din Alpi.
Transformatoarele de la radioul "Symphony" au fost folosite ca transformatoare de ieșire. Este, de asemenea, posibilă utilizarea altor
transformatoare de ieșire proiectate pentru utilizarea lămpilor EL34 sau 6P3S, de exemplu, Hammond 1620 .
Ca transformator de putere folosit TAN107 . În locul acestuia puteți utiliza și alți transformatori din seria TAN sau TC. Atunci când
alegeți un transformator de putere, trebuie să fii ghidată de faptul că transformatorul trebuie să producă o tensiune alternativă la 250-
270 volți, cu un curent de cel puțin 0,3 A pentru lămpile 6P3S și cel puțin 0,4 A pentru lămpile EL34. Pentru tensiunea de polarizare,
înfășurarea transformatorului trebuie să dea o tensiune alternativă de 40-50 volți. În cazul lămpilor 6P3S, înfășurările de înfășurare ale
transformatorului trebuie să fie de cel puțin 3 A, iar pentru lămpile EL34 să nu fie mai mici de 4 A.
Redresoarele sursei de alimentare sunt realizate pe diode de circuitul podului. Diodele sunt evitate prin condensatoare de film (care nu
sunt prezentate în diagramă). Pentru redresoarele anodice sunt utilizate condensatoare de 10 nF x 400 V, iar pentru deplasare, 1,5 nF x
160 V.
Drogurile filtrului de putere sunt utilizate de la televizoarele ULPTST. De asemenea, puteți utiliza șuruburile seria D standardizate .
Reglați amplificatorul. Reglați amplificatorul în mod silențios. În acest caz, înfășurarea secundară a transformatorului de ieșire al
amplificatorului trebuie încărcată la o rezistență activă de putere suficientă, apropiată de valoarea nominală a sistemului acustic.
Etapa de intrare este setată prin setarea tensiunii la punctul de referință KT1 la 1.8-2 Volți prin selectarea valorii rezistorului R4.
Pentru etapa de ieșire prin ajustarea tensiunii de polarizare de rezistoare R10 și R12 la tensiunea de grilă de control este setat 0,035-
0,04 volți (la punctele de control KT1 și KT2). Această cădere de tensiune pe rezistențele catodice R17 și R18 corespunde curentului
anodic al fiecărei lămpi de ieșire de 35-40 mA.
Tensiunea Fazoinversny cascadă AC ajustate instalarea aceeași în tensiune magnitudine alternativ la supapa de intrare anod 6N9S
rezistor reglabil R7 atunci când o tensiune alternativă de aproximativ 0,5 V, cu o frecvență de 3 kHz la lampa 6N9S stânga grilă
triodă. Pentru măsurare, este necesar un voltmetru cu o rezistență de intrare de cel puțin 1 mOhm.
