Proiectarea amplificatorului push-pull EL34

Traducere cu Google sursa: http://www.augustica.com/designing-el34-pushpull-amplifier-ezp-33

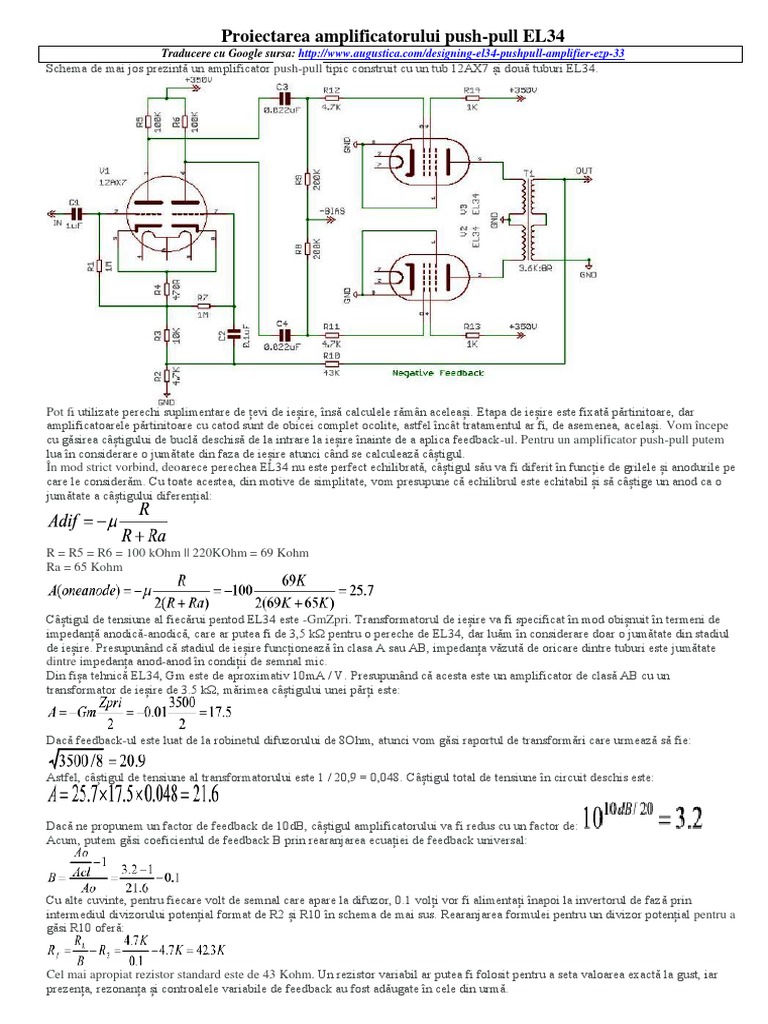

Schema de mai jos prezintă un amplificator push-pull tipic construit cu un tub 12AX7 și două tuburi EL34.

Pot fi utilizate perechi suplimentare de țevi de ieșire, însă calculele rămân aceleași. Etapa de ieșire este fixată părtinitoare, dar
amplificatoarele părtinitoare cu catod sunt de obicei complet ocolite, astfel încât tratamentul ar fi, de asemenea, același. Vom începe
cu găsirea câștigului de buclă deschisă de la intrare la ieșire înainte de a aplica feedback-ul. Pentru un amplificator push-pull putem
lua în considerare o jumătate din faza de ieșire atunci când se calculează câștigul.
În mod strict vorbind, deoarece perechea EL34 nu este perfect echilibrată, câștigul său va fi diferit în funcție de grilele și anodurile pe
care le considerăm. Cu toate acestea, din motive de simplitate, vom presupune că echilibrul este echitabil și să câștige un anod ca o
jumătate a câștigului diferențial:

R = R5 = R6 = 100 kOhm || 220KOhm = 69 Kohm

Ra = 65 Kohm

Câștigul de tensiune al fiecărui pentod EL34 este -GmZpri. Transformatorul de ieșire va fi specificat în mod obișnuit în termeni de
impedanță anodică-anodică, care ar putea fi de 3,5 kΩ pentru o pereche de EL34, dar luăm în considerare doar o jumătate din stadiul
de ieșire. Presupunând că stadiul de ieșire funcționează în clasa A sau AB, impedanța văzută de oricare dintre tuburi este jumătate
dintre impedanța anod-anod în condiții de semnal mic.
Din fișa tehnică EL34, Gm este de aproximativ 10mA / V. Presupunând că acesta este un amplificator de clasă AB cu un
transformator de ieșire de 3.5 kΩ, mărimea câștigului unei părți este:

Dacă feedback-ul este luat de la robinetul difuzorului de 8Ohm, atunci vom găsi raportul de transformări care urmează să fie:

Astfel, câștigul de tensiune al transformatorului este 1 / 20,9 = 0,048. Câștigul total de tensiune în circuit deschis este:

Dacă ne propunem un factor de feedback de 10dB, câștigul amplificatorului va fi redus cu un factor de:
Acum, putem găsi coeficientul de feedback B prin rearanjarea ecuației de feedback universal:

Cu alte cuvinte, pentru fiecare volt de semnal care apare la difuzor, 0.1 volți vor fi alimentați înapoi la invertorul de fază prin
intermediul divizorului potențial format de R2 și R10 în schema de mai sus. Rearanjarea formulei pentru un divizor potențial pentru a
găsi R10 oferă:

Cel mai apropiat rezistor standard este de 43 Kohm. Un rezistor variabil ar putea fi folosit pentru a seta valoarea exactă la gust, iar
prezența, rezonanța și controalele variabile de feedback au fost adăugate în cele din urmă.
