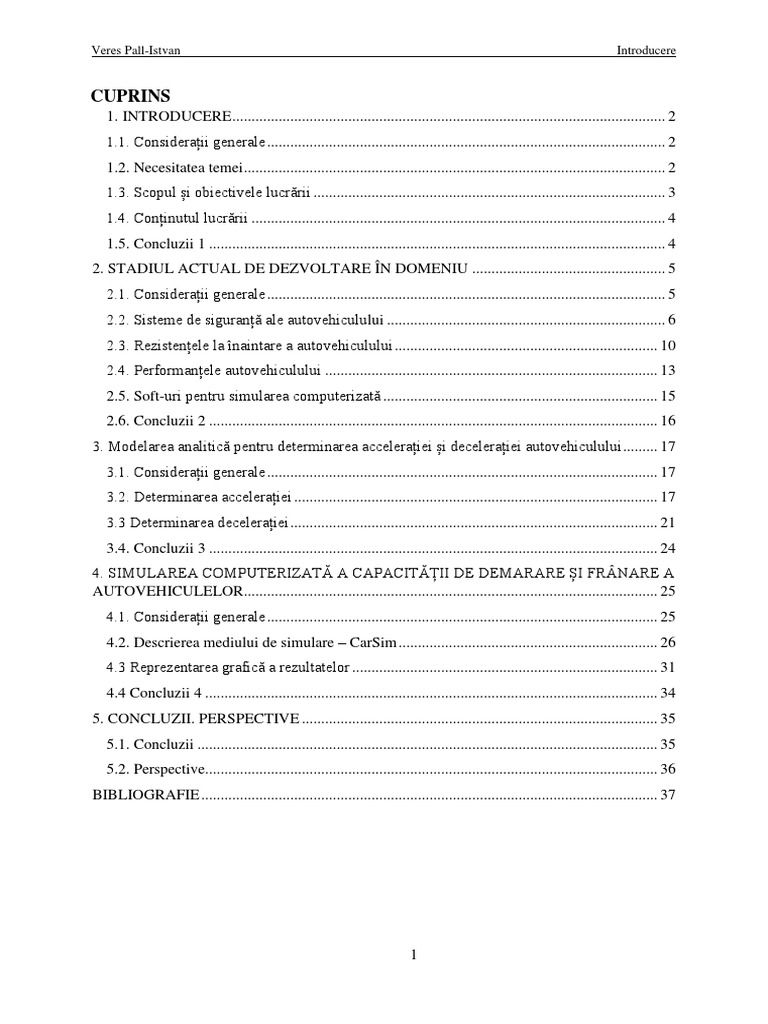

CUPRINS
1. INTRODUCERE ................................................................................................................ 2
1.1. Considerații generale ....................................................................................................... 2
1.2. Necesitatea temei ............................................................................................................. 2
1.3. Scopul și obiectivele lucrării ........................................................................................... 3
1.4. Conținutul lucrării ........................................................................................................... 4
1.5. Concluzii 1 ...................................................................................................................... 4
2. STADIUL ACTUAL DE DEZVOLTARE ÎN DOMENIU .................................................. 5
2.1. Considerații generale ....................................................................................................... 5
2.2. Sisteme de siguranță ale autovehiculului ........................................................................ 6
2.3. Rezistențele la înaintare a autovehiculului .................................................................... 10
2.4. Performanțele autovehiculului ...................................................................................... 13
2.5. Soft-uri pentru simularea computerizată ....................................................................... 15
2.6. Concluzii 2 .................................................................................................................... 16
3. Modelarea analitică pentru determinarea accelerației și decelerației autovehiculului ......... 17
3.1. Considerații generale ..................................................................................................... 17
3.2. Determinarea accelerației .............................................................................................. 17
3.3 Determinarea decelerației ............................................................................................... 21
3.4. Concluzii 3 .................................................................................................................... 24
4. SIMULAREA COMPUTERIZATĂ A CAPACITĂȚII DE DEMARARE ȘI FRÂNARE A
AUTOVEHICULELOR........................................................................................................... 25
4.1. Considerații generale ..................................................................................................... 25
4.2. Descrierea mediului de simulare – CarSim ................................................................... 26
4.3 Reprezentarea grafică a rezultatelor ............................................................................... 31
4.4 Concluzii 4 ..................................................................................................................... 34
5. CONCLUZII. PERSPECTIVE ............................................................................................ 35
5.1. Concluzii ....................................................................................................................... 35
5.2. Perspective..................................................................................................................... 36
BIBLIOGRAFIE ...................................................................................................................... 37
1
Veres Pall-Istvan Introducere
1. INTRODUCERE
2
Veres Pall-Istvan Introducere
Scopul principal al acestei lucrări este de a analiza rezultatele obținute prin simulare
computerizată cu privire la procesele dinamice ale automobilului luat în studiu (caracterizarea
din punct de vedere dinamic al acestuia). Fisa tehnica a automobilului luat in studiu se regaseste
in Anexa 1.
3
Veres Pall-Istvan Introducere
1.5. Concluzii 1
4
Veres Pall - Istvan Stadiul actual de dezvoltare în domeniu
5
Veres Pall - Istvan Stadiul actual de dezvoltare în domeniu
După cum reiese din cele prezentate, metodele de analiză, criteriile de apreciere și
relațiile de calcul stabilite, acestea au un rol important în proiectarea generală a autovehiculului,
ele permițând stabilirea forțelor, momentelor și caracteristicilor cinematice. Tot odată cu
ajutorul lor se stabilește metodologia de efectuare a încercărilor și se creează suportul pentru
interpretarea rezultatelor obținute în urma acestor încercări. Utilizând rezultatele obținute se
poate efectua o evaluare comparativă a calităților tehnice de exploatare ale autovehiculelor, ceea
ce oferă posibilitatea să se aleagă tipul cel mai adecvat în anumite condiții de exploatare. De
asemenea permit și aprecierea modificării acestor calități alea unui anumit autovehicul în timpul
exploatării sale sau după efectuarea unor reparații. Dinamica autovehiculelor aplică metodele
mecanicii aplicate, ea fiind o disciplină cu caracter teoretic, care folosește rezultatele
experimentale obținute în practică cu privire la comportarea în exploatare a autovehiculelor. Pe
măsura perfecționării cercetărilor experimentale și a acumulării de date are loc perfecționarea
metodelor de studiu teoretic, după cum și folosirea
de noi metode teoretice implică adâncirea cercetării experimentale.
Siguranța rutieră reprezintă o problemă majoră, fiind un aspect de interes general care
necesită mobilizarea permanentă a autorităților publice precum și a tuturor cetățenilor, fiecare
putând contribui la îmbunătățirea siguranței pe drumurile publice. Măsurile concrete luate în
acest domeniu și-au dovedit eficiența, dar cu toate acestea, la nivel european, numărul
accidentelor rutiere continuă să fie destul de mare. 1,3 milioane de accidente anual, soldate cu
43000 de decese și rănirea a 1,7 milioane de persoane.
Principalele cauze ale mortalității ridicate pe drumurile publice sunt: viteza, consumul
de băuturi alcoolice sau de droguri, oboseala, neutilizarea centurii de siguranță sau a căștii de
protecție, într-un cuvânt comportamentul inadecvat al participanților la trafic cât și al pietonilor.
În prezent, există multiple sisteme electronice de securitate pentru vehicule și altele noi
continuă să apară pe piață. Ca exemplu, sisteme care permit evitarea unei coliziuni, sisteme de
asistență la frânare sau sisteme de avertizare la schimbarea direcției de mers.
Acestea sunt oarecum intruzive, față de cele de înregistrare a datelor și măsurile de prevenire a
furtului.
6
Veres Pall - Istvan Stadiul actual de dezvoltare în domeniu
7
Veres Pall - Istvan Stadiul actual de dezvoltare în domeniu
ABS - Anti-lock Braking System este un sistem de siguranță provenit din industria
aeronautica pe care îl putem numi deja clasic (primul automobil dotat cu astfel de echipament
fiind produs in anii `70), sistemul de prevenire a blocării roților la frânare a fost îmbunătățit
considerabil de la momentul apariției sale servind drept bază pentru sisteme de siguranță activă
suplimentare precum ESP, EBA, EDL. Funcționarea ABS constă în prevenirea blocării roților
la frânare (în special pe carosabil cu aderență scăzută) permițând astfel conducătorului auto să
mențină traiectoria aleasă în timpul manevrei de frânare. În lipsa acestui sistem, cele 2 manevre
sunt de cele mai multe ori incompatibile întrucât roțile autoturismului se blochează la frânare,
traiectoria urmată fiind una rectilinie, cu consecințe negative evidente. Datorită contribuției
evidente la creșterea nivelului de siguranță rutieră, sistemul ABS a fost impus la nivel european
ca echipare obligatorie pentru toate autoturismele și vehiculele comerciale ușoare noi începând
cu data de 1 noiembrie 2014 si 01 aprilie 2015 pentru celelalte vehicule (comerciale grele).
8
Veres Pall - Istvan Stadiul actual de dezvoltare în domeniu
Centura de siguranță este cel mai banal și mai simplu element de siguranță pasivă,
prezent încă din anii `60 pe diverse autoturisme, este unul dintre cele mai importante
echipamente de siguranță pasivă cu care sunt dotate autovehiculele moderne. Inițial având
prindere în două puncte, majoritatea centurilor de siguranță moderne sunt în 3 puncte, inclusiv
cele pentru locurile din spate și sunt completate de dispozitive ce le amplifica eficiența precum
pretensionatorul pirotehnic sau airbag-ul integrat. Martorul luminos (dublat în anumite cazuri
9
Veres Pall - Istvan Stadiul actual de dezvoltare în domeniu
10
Veres Pall - Istvan Stadiul actual de dezvoltare în domeniu
Rezistența totală la rulare a unui autovehicul reprezintă suma dintre rezistența la rulare a punți
față și a punți spate.
Rr = Rrf + Rrs = f ∙ Ga ∙ cos α (2.1)
Rezistența la rulare, respectiv coeficientul de rezistență la rulare este influențat de
construcția pneului, viteza de deplasare a autovehiculului, presiunea aerului din pneu, momentul
aplicat la roți și calea de rulare. Construcția pneului. Pierderile prin histerezis sunt determinate
în principal de deformațiile pneului în timpul rulării și de caracteristica de histerezis a
materialului din care este construit pneul și de cantitatea de material care este supusă deformării.
Ca urmare, pneurile cu număr mai mare de pânze prezintă pierderi mai mari la rulare datorită
frecării puternice între aceste pânze, cum ar fii, pneurile care au în construcție 6 pliuri au în
medie coeficientul de rezistență la rulare mai mare cu 5% decât pneurile cu 3 pliuri. Datorită
faptului că 60% din rezistența la rulare este pusă în legătura cu histerezisul cauciucului alegerea
acestuia este importantă. Utilizarea în construcția pneului a unui cauciuc care prezintă pierderi
prin histerezis reduse poate sa reducă coeficientul de rezistență la rulare cu pana la 40% pentru
domeniul vitezelor uzuale. La viteze mari diferența devine insesizabilă, chiar negativă.
Viteza de deplasare. Influența vitezei de deplasare asupra coeficientului de rezistență la
rulare poate fi împărțită în 3 cazuri:
• cazul 1: pentru viteze foarte mici de deplasare, sub 10 km/h pierderile prin
rulare sunt determinate de deformațiile în regim static;
• cazul 2: pentru viteze de deplasare cuprinse între 10…60 km/h are loc o creștere
aproximativ liniară a coeficientului de rezistență datorită forțelor de inerție care
solicită pneul și datorită dependenței proprietăților mecanice ale cauciucului de
viteza proceselor;
• cazul 3: pentru viteze mai mari de 60 km/h rezistența la rulare crește brusc
datorită forțelor de inerție care cresc o data cu viteza de deplasare.
Presiunea aerului din pneu. La mărirea presiunii aerului rezistența la rulare scade, acest
lucru datorându-se faptului că la o presiune ridicată deformațiile pneului cresc. Ca urmare și
efectul forțelor de inerție este mai redus și viteza critică a pneului crește. Momentul aplicat la
roții. La mărirea momentului aplicat roții deformațiile tangențiale cresc, ca urmare cresc și
pierderile prin histerezis, acest lucru determinând creșterea coeficientului de rezistență la rulare.
La valori mari ale momentului au loc patinări care contribuie la mărirea pierderilor. Calea de
rulare. Deformațiile pneului sunt direct proporționale cu neregularitățile căii de rulare. La
11
Veres Pall - Istvan Stadiul actual de dezvoltare în domeniu
creșterea înălțimii acestora crește și rezistența la rulare. În cazul în care drumul este umed,
alunecările dintre pneu și cale cresc și tot odată crește și rezistența la rulare.
Rezistența aerului Ra, reprezintă acea forță care se opune deplasării autovehiculului.
Aceasta se manifestă ca rezultanta unor forțe paralele cu planul căii de rulare, de sens opus
direcției de deplasare. Din totalul puterii consumate de către un autovehicul pentru a rula cu o
viteză de aproximativ 100km/h, aproape două treimi se datorează rezistenței aerului, motiv
pentru care în construcția automobilelor se acordă o importanță deosebită cauzelor ce
provoacă creșterea acestei rezistențe. Rezistența aerului se compune din rezistența la presiune
și la formarea turbioanelor, din rezistența la frecare dintre aer, suprafața caroseriei și celelalte
părți ale autovehiculului precum și din rezistențele curenților interiori (răcire a motorului și
aerisirea interiorului caroseriei). Relația de calcul pentru determinarea rezistenței aerului este
următoare, în care k ‒ coeficient aerodinamic, S ‒ aria secțiunii transversale a autovehiculului,
vr ‒ viteza de deplasare.
Ra = k ∙ S ∙ vr2 (2.2)
Rp = ± Ga ∙ sin α (2.3)
Unde semnul (+) se folosește la urcarea pantei, iar semnul (-) la coborârea pantei.
12
Veres Pall - Istvan Stadiul actual de dezvoltare în domeniu
în care Rdt reprezintă rezistența datorită inerției masei totale în mișcare de translație si
Rdr reprezintă rezistența datorită inerției organelor în mișcare de rotație [4].
13
Veres Pall - Istvan Stadiul actual de dezvoltare în domeniu
14
Veres Pall - Istvan Stadiul actual de dezvoltare în domeniu
atingerea acestei valori, creșterea momentului de frânare are efect negativ, acesta blochează
roata iar rularea ei cu patinare parțială se transformă în alunecare totală fără rulare.
Aprecierea și compararea capacității de frânare a autovehiculelor se realizează cu
ajutorul decelerației maxime absolute, a timpului de frânare tf și a spațiului de frânare minim Sf
min. Acești parametri se pot determina în intervalul a doua viteze dintre care una poate să fie
egala cu zero în cazul frânării până la oprirea autovehiculului.
Spațiul de frânare minim este un parametru important de apreciere a performanțelor de
frânare ale autovehiculului și afectează direct siguranța în deplasare.
CarSim este un software care oferă cele mai precise date și metode pentru simularea
performanțelor autovehiculelor. Acest program execută teste virtuale și înlocuiește testul real
cu un model matematic computerizat. Cu ajutorul acestui program se poate simula virarea,
accelerare sau frânarea autovehiculului pe diferite cai de rulare și la viteze diferite, precum și
multe alte încercări.
Analiza performanțelor autovehiculului urmărește analiza mișcării, a forțelor și
momentelor ce apar în timpul accelerării, virajului si frânării. CarSim prelucrează aceleași date
de ieșire ca și cele care se pot determina pe cale experimentală. Acest lucru este benefic în
procesul de proiectare deoarece se poate intervenii asupra unor parametri înainte de construcția
prototipului.
Softul CarSim este ușor de utilizat, prezintă o interfață grafică intuitivă, nu necesită un
calculator special pentru rularea programului, este rapid, include o baza de date variată și oferă
rezultatele simulării sub forma grafică și animație computerizată. Luând în considerarea
ușurința de utilizare și viteza se pot executa simulări mult mai rapid decât testarea fizică propriu-
zisă.
BikeSim este utilizat de OEM și de furnizori pentru a proiecta, dezvolta și testa noi
motociclete, scutere, sisteme de șasiu și comenzi electronice. Inginerii pot lua decizii mai bune
care implică schimbări ale vehiculelor care afectează dinamica și minimizează timpul de
dezvoltare a produsului.
BikeSim poate fi folosit pentru a testa noile concepte, a selecta frânele, pneurile și
componentele sistemului de suspensie, a evalua algoritmii de control electronic pentru ABS sau
15
Veres Pall - Istvan Stadiul actual de dezvoltare în domeniu
ESC și a efectua analize dinamice avansate ale motocicletelor pre-concepute sau existente.
Acest lucru face utilizarea eficientă a timpului petrecut pentru testarea finală a pistei și reduce
timpul de dezvoltare și costurile.
2.6. Concluzii 2
Pe parcursul acestui capitol s-au studiat doi factori importanți pentru performanțele
autovehiculelor, rezistențele la înaintare și performanțele autovehiculelor pe roți. În capitolul
următor pe baza studiului efectuat cu privire la performanțele autovehiculelor se va întocmi un
model matematic cu ajutorul căruia se vor determina parametri capacității de demarare și
parametri capacității de frânare a autovehiculelor.
16
Veres Pall - Istvan Modelarea analitică
17
Veres Pall - Istvan Modelarea analitică
(3.1)
în care Dj reprezintă factorul dinamic al autovehiculului care are cutia de viteze cuplată
în treapta j de viteze, ψ ‒ coeficientul de rezistență totala a drumului, g ‒ accelerația
gravitațională, δrotj ‒ coeficientul de influență a maselor autovehiculului aflate în rotație.
Dependența accelerației în funcției de viteză pentru fiecare treaptă a cutiei de viteză a
autovehiculului, este prezentată în figura 3.2
18
Veres Pall - Istvan Modelarea analitică
Durata de demarare (td) reprezintă intervalul de timp în care autovehiculul, pornind din
loc, atinge viteza vn care reprezintă 90% din vmax a autovehiculului. În zona (0.9∙vmax…vmax)
accelerația este foarte mică, iar creșterea vitezei nu mai este perceptibilă
La un autovehicul care are k trepte în cutia de viteze, durata totală de demarare se
determina conform relației:
(3.2)
unde:
(3.3)
19
Veres Pall - Istvan Modelarea analitică
(3.4)
Curba variației spațiului de demarare a autovehiculului, în funcție de viteza acestuia, se
poate urmări în figura 3.4.
20
Veres Pall - Istvan Modelarea analitică
(3.5)
(3.6)
21
Veres Pall - Istvan Modelarea analitică
După cum se observă în graficul alăturat, cu cât coeficientul de aderență este mai mic,
cu atât decelerația este mai mica. Dacă autovehiculul se deplasează pe un drum cu beton asfalt
uscat, la care coeficientul de aderență este mare 0.8, autovehiculul are decelerația cea mai mare
6-8 m/s^2.
(3.7)
22
Veres Pall - Istvan Modelarea analitică
(3.8)
Variația spațiului de oprire în funcție de viteza autovehiculului este prezentată în figura
3.7.
În graficul alăturat se poate observa că autovehiculul se deplasează pe beton-asfalt uscat,
unde coeficientul de aderenta este 0.8, iar spațiul de frânare de la viteza maxima până la oprire
este de aproximativ 250 m .
23
Veres Pall - Istvan Modelarea analitică
3.4. Concluzii 3
S-a constatat de-a lungul acestui capitol că modelele numerice au un rol important în
calcularea parametrilor capacității de demarare/frânare a autovehiculelor. Aceste modele pot fi
dezvoltate și adaptate în funcție de starea căii de rulare, rezistențele la înaintarea și
performanțele autovehiculelor.
24
Veres Pall - Istvan Simularea computerizată
25
Veres Pall - Istvan Simularea computerizată
26
Veres Pall - Istvan Simularea computerizată
27
Veres Pall - Istvan Simularea computerizată
28
Veres Pall - Istvan Simularea computerizată
Prin apăsarea butonului „1)” se deschide un nou ecran de lucru unde pot fi introduse
datele de gabarit ale autovehiculului. Acest ecran este prezentat în figura 4.4.
Pentru alegerea dimensiunilor pneurilor se apasă butonul „3)” (v. figura 4.5) după care
se va deschide un nou ecran de comandă prezentat în figura 4.5, de unde se pot modifica
dimensiunile pneului.
29
Veres Pall - Istvan Simularea computerizată
După introducerea noilor parametri este necesar să se apese butonul „Run Math model”
prezentat în figura 4.6. După apăsarea butonului softul începe sa ruleze modelul cu noi parametri
introduși de noi.
30
Veres Pall - Istvan Simularea computerizată
31
Veres Pall - Istvan Simularea computerizată
Analizând graficul din figura 4.8 observăm faptul ca accelerația maxima este de
aproximativ 0,44g și decelerația maximă de -0,52g. Aproximativ în secunda 17 s-a produs
frânarea și în secunda 27 autovehiculul simulat s-a oprit. Din prima parte a graficului putem
observa că s-au produs 2 schimbări a treptelor de viteză, în secunda 4 și 7.
În graficul din figura 4.9 putem observa faptul că variația accelerației și decelerației
autovehiculului este asemănătoare cu cea prezentată în figura 4.8. Valorile maxime sunt
aproximativ aceleași, diferă timpul în care se schimbă din treapta a doua de viteză în treapta a
treia și momentul când începe frânarea.
32
Veres Pall - Istvan Simularea computerizată
Analizând graficul prezentat în figura 4.10 observăm faptul că accelerația maximă este
de aproximativ 4,6g, iar decelerația maximă este aproximativ -0,55g. Frânarea
autovehiculului începe aproximativ în secunda 18 și oprirea totală a acestuia se produce în
secunda 27. Autovehiculul atinge viteza de 100 km/h în aproximativ 18s.
Suprapunerea variațiilor accelerațiilor și decelerațiilor pentru încărcare diferită a
autovehiculului sunt prezentate în figura 4.11.
33
Veres Pall - Istvan Simularea computerizată
4.4 Concluzii 4
Utilizarea analizei prin simulare computerizată, aduce beneficii deoarece scade atât
costul cât și timpul necesar efectuării proiectării. Complexitatea programului permite simularea
și rularea unor teste a căror realizare practică implică mult timp de pregătire și necesită utilizarea
unui echipament complex cu costuri ridicate. Rezultatele obținute sunt folosite ca și sursă pentru
îmbunătățirea autoturismului, pentru sporirea performantelor de demarare și frânare înainte ca
autoturismul să fie fabricat, rezultând astfel o economie materială importantă.
34
Veres Pall - Istvan Concluzii. Perspective.
5. CONCLUZII. PERSPECTIVE
5.1. Concluzii
35
Veres Pall - Istvan Concluzii. Perspective.
5.2. Perspective
36
Veres Pall - Istvan Concluzii. Perspective.
BIBLIOGRAFIE
1). Burnete, N., ș.a., Automobile construcție uzare evaluare. Cluj-Napoca, Edit. Todesco,
2000.
2). Ghiulai, C., Dinamica autovehiculelor. București, Edit. Didactică și pedagogică București,
1975.
3). Macarie, T., Automobile dinamica. Pitești, Edit. Universității din Pitești, 2003.
5). Tabacu, S., ș.a., Dinamica autovehiculelor îndrumător de proiectare. Pitești, Edit.
6). Todoruț, A., Bazele dinamicii autovehiculelor algoritmi de calcul, teste. ClujNapoca, Edit.
Sincron, 2005.
7). Todoruț, A., Posibilități de evaluare a parametrilor capacității de demarare a autovehiculelor. A XII-
Sebeș, 2012.
37
Veres Pall - Istvan Concluzii. Perspective.
Anexa 1. – Caracteristicile tehnice ale automobilului
Marcă Volkswagen
Model Golf
Volumul rezervorului 55 l
Număr de scaune 5
Tractiune Faţă
Numărul de viteze (cutie manuală) 6
ABS da
38
Veres Pall - Istvan Concluzii. Perspective.
39
