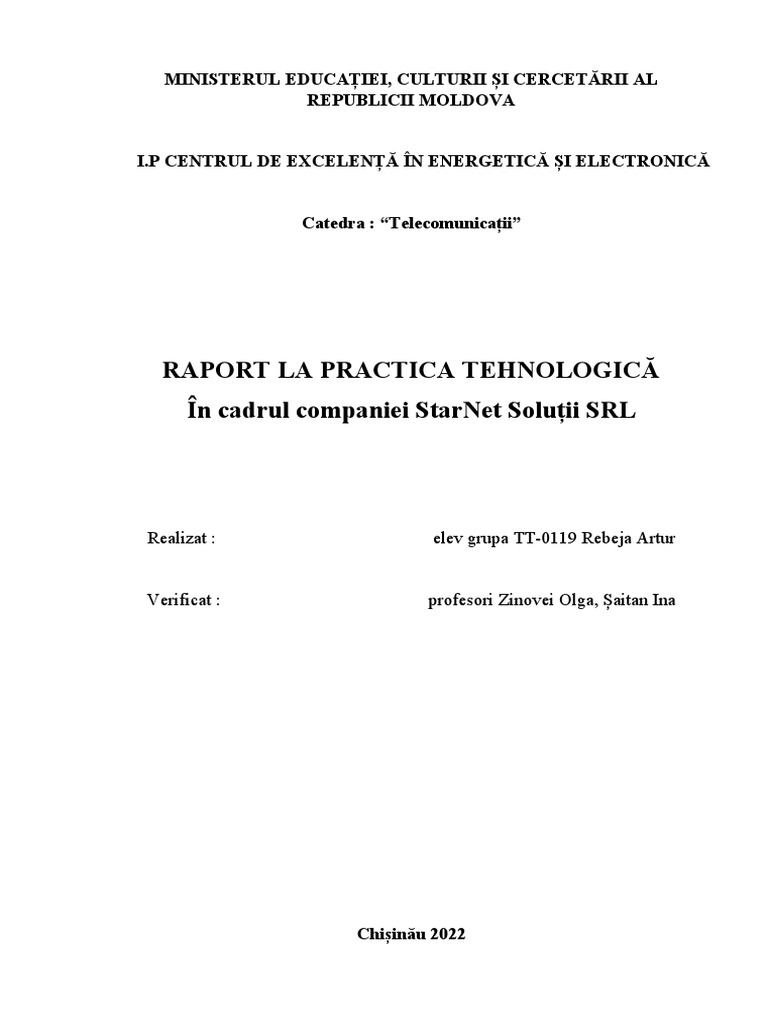

REPUBLICII MOLDOVA
Catedra : “Telecomunicații”
Chișinău 2022
CUPRINS
1.Studiul organizării întreprinderilor de telecomunicații
2.Studiul centralelor telefonice utilizate în Republica Moldova
3.Studiul cablurilor telefonice.
4.Studiul și măsurarea parametrilor liniilor de transmisiuni
5.Studiul parametrilor cablurilor cu fibră optică
6. Pozarea cablului în canalizația telefonică. Joncționarea cablurilor telefonice
7. Instalarea dispozitivelor terminale. Instalarea cutiei de distribuție, cutie de cablu.
Cablul coaxial este un cablu electric care are un conductor interior (D în fig.
alăturată) înconjurat de un strat izolator tubular (C), înconjurat de o tresă
conductivă tubulară (B). Multe cabluri coaxiale au, de asemenea o manta
exterioară izolatoare (A). Termenul de coaxial provine de la conductorul interior
unic și tresa exterioară, rezultând o axă de simetrie. Cablul coaxial a fost inventat
de inginerul și matematicianul englez Oliver Heaviside, care a brevetat designul în
1880.Cablul coaxial diferă de cel al altor cabluri ecranate folosite pentru
transportarea semnalelor de frecvențăinferioară, prin aceea că dimensiunile
cablului sunt controlate pentru a oferi o distanțare precisă a conductorilor, care este
necesară pentru ca acesta să funcționeze eficient ca o linie de transmisie pentru
semnale de bandă largă.
RG -59.
Un cablu de fibră optică este un cablu care conține una sau mai multe fibre optice
care servesc conducerii luminii. Cablurile optice au o largă utilizare, mai ales în
telecomunicații. Fibrele optice sunt în general acoperite individual cu straturi de
plastic și conținute într-un tub de protecție adecvat mediului în care va fi montat
cablul. Fibrele optice sunt alcătuite dintr-un miez si un înveliș, selectat pentru o
reflexie internă totală, datorată diferenței indicelui de refracție între cele două
medii. În practică, învelișul este acoperit cu un strat de acrilat sau poliamidă. Acest
înveliș protejează fibra de eventuale daune, dar nu contribuie la proprietățile sale
de ghid de undă. Fibrele cu înveliș individual (sau cele formate din panglici sau
fascicule) sunt apoi acoperite cu un strat dur de rășină și/sau un tub de extrudat in
jurul lor, pentru a forma miezul cablului. Pentru a forma cablul, sunt adăugate apoi
mai multe straturi de învelis protector, în funcție de aplicație. Ansamblurile de
fibră rigide conțin, uneori, între fibre sticlă absorbantă de lumină ("sticlă neagră"),
pentru a preveni "scurgerile" de lumină între fibre. Acest lucru reduce diafonia
între fibre, sau pâlpâirile în aplicatiile de imagistică.
1. Miez: 8 µm diametru
2. Teacă: 125 µm dia.
3. Tampon: 250 µm dia.
4. Înveliș: 400 µm dia
FTTH - instalarea cutiei de distribuție
Rețelele FTTH în forma de stea sunt, în acest moment, cele mai folosite moduri de
instalare a fibrei optice în clădiri și cartiere rezidențiale. Cele mai mari avantaje al
acestei soluții sunt prețul redus și ușurința instalării echipamentului.
Alte avantaje:
Cel mai folosit cablu pentru aceste echipamente este ULTIMODE ILB-2SM-
A L7102. Structura specială a învelișului cablului cu o secțiune dreptunghiulară pe
diagonală, alături de tija de fixare incorporată, limitează capacitatea de îndoire într-
un singur plan pentru menținerea razei de îndoire în limite sigure. Bine că G.657
are o rază minimă de îndoire. Fibra optică single-mode, cablurile și fibrele
individuale pot fi modelate în bobine strânse (raza minimă de îndoire este doar de
7.5 mm)
ISDN este acronimul expresiei engleze Integrated Services Digital Network, care
se traduce „Rețea cu servicii digitale integrate”.ISDN este o normă internațională
specifică rețeleitelefonice cu comutație de circuite, fiind proiectat să asigure
transmisia simultană de voce și de date printr-un cablu de cupru obișnuit, rezultând
o îmbunătățire substanțială a calității sunetelor și a vitezei de transport a datelor
față de cele oferite în sistemele analogice.Vorbind mai pe larg, ISDN este un
set de protocoale folosite atât pentru stabilirea și întreruprea conexiunilor
telefonice, cât și pentru alte funcții complexe cum ar fi videoconferințe, DATEX-
L, DATEX-P, Telex sau Teletex. Canalele B sunt folosite pentru transmisiile de
date (pot include și voce). Canalele D sunt folosite pentru semnalizare și control
(dar nu este exclus să fie folosite și pentru date).Există două tipuri de interfețe
ISDN. Basic rate interface (BRI) — numit și Basic rate access (BRA) — constă în
două canale de tip B, fiecare cu o bandă de 64 kbit/s, și un canal D cu o bandă de
16 kbit/s. Împreună aceste trei canale pot fi descrise de notația 2B+D. Primary rate
interface (PRI) — numită și Primary rate access (PRA) — au un numar mai mare
de canale de tip B precum și de un canal D cu o lățime a benzii de 64 kbit/s.
Numărul de canale B dintr- un PRI variază de la țară la țară: în America de Nord și
Japonia este de 23B+1D, cu o bandă însumată de 1.544 Mbit/s (T1); în Europa și
Australia numărul de canale este de 30B+1D, având o bandă totală de 2.048 Mbit/s
(E1).Folosind tehnica codării cu marcarea inversărilor, datele apelului telefonic se
transmit pe canale de tip (B), iar canalele de tip (D) sunt folosite pentru stabilirea
apelului și administrarea legăturii create. Dupa ce apelul a fost stabilit, între cele
două parți ale apelului există o simplă legătură sincronă bidirecțională de 64 kbit/s
care este menținută până la terminarea apelului. Pot coexista un număr maxim de
apeluri câte canale de date sunt. Canalele Bearer pot fi și ele multiplexate într-un
canal unic de capacitate mare printr-un proces numit "bonding" (grupare).
Un set de puncte de referință sunt definite în standardul ISDN pentru a descrie
anumite puncte dintre telco și echipamentul terminal ISDN al utilizatorului.
